Проект бани 3х6м

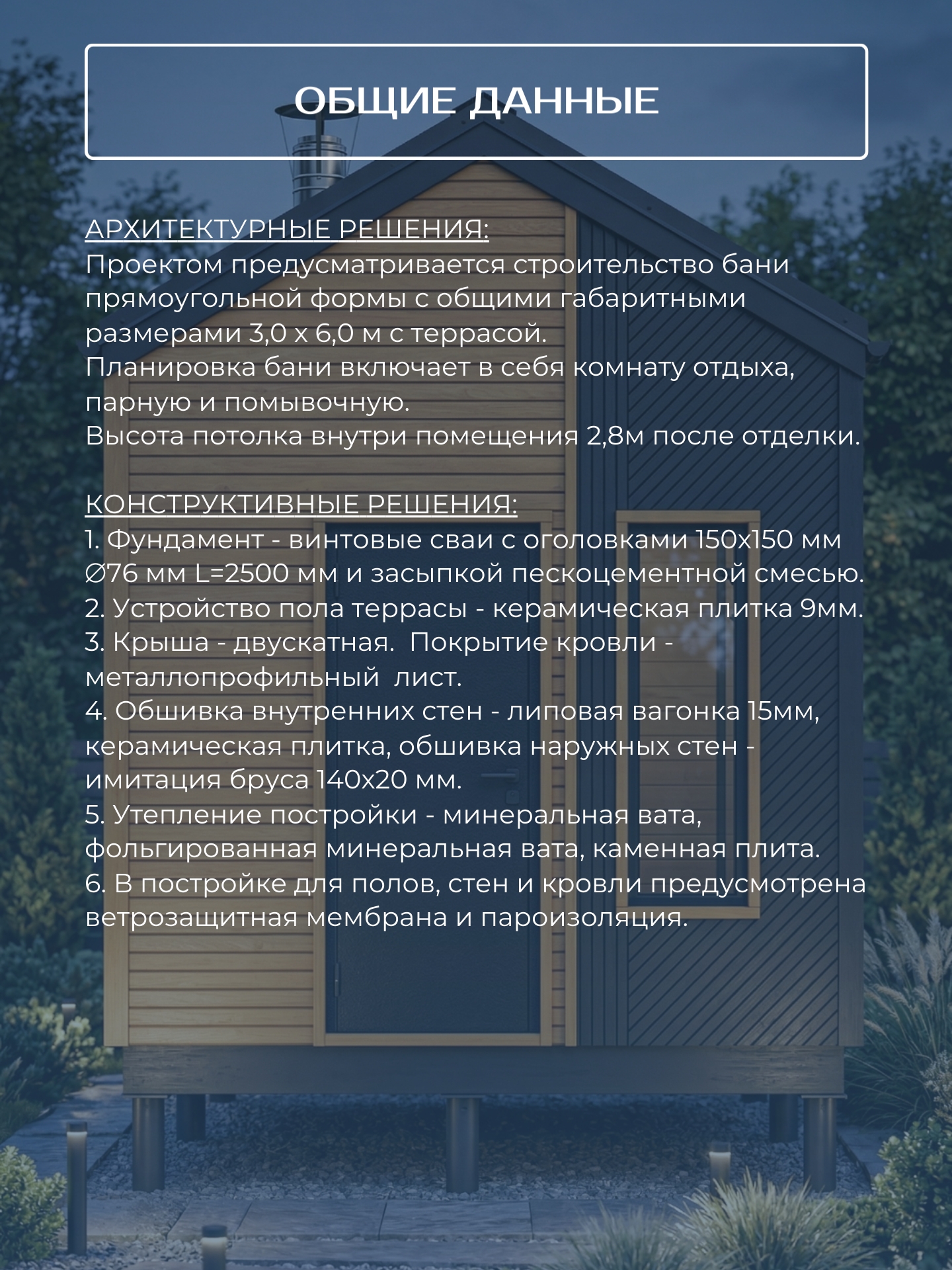

Общие данные

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 3,0 х 6,0 м. Высота потолка внутри помещения составляет 2,8 метра после отделки.

Архитектурные решения

Планировка бани включает в себя комнату отдыха, парную и помывочную. Предусмотрена терраса. Внешняя отделка выполнена имитацией бруса. Крыша двускатная, покрытая металлопрофильным листом.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 150х150 мм, диаметром 76 мм и длиной 2500 мм, с засыпкой пескоцементной смесью. Каркас стен выполнен из сухой доски. Крыша двускатная. Обшивка внутренних стен выполнена липовой вагонкой 15 мм и керамической плиткой. Обшивка наружных стен — имитация бруса 140х20 мм. Утепление постройки выполнено минеральной ватой, фольгированной минеральной ватой и каменной плитой. Предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола террасы выполнено из керамической плитки 9 мм.

Объемно-планировочные решения

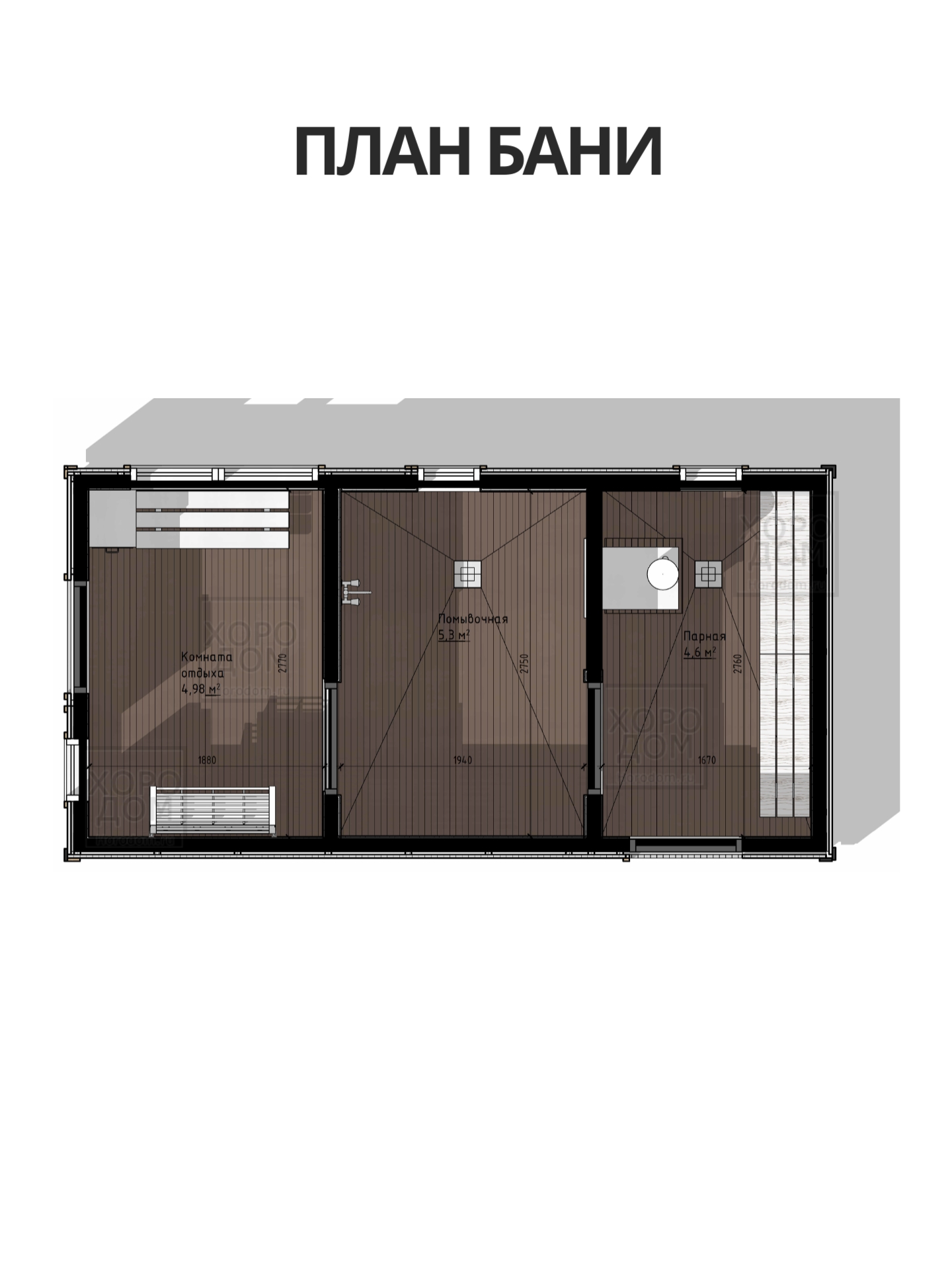

Планировка включает комнату отдыха площадью 4,98 квадратных метра, помывочную площадью 5,3 квадратных метра и парную площадью 4,6 квадратных метра.

Состав рабочей документации

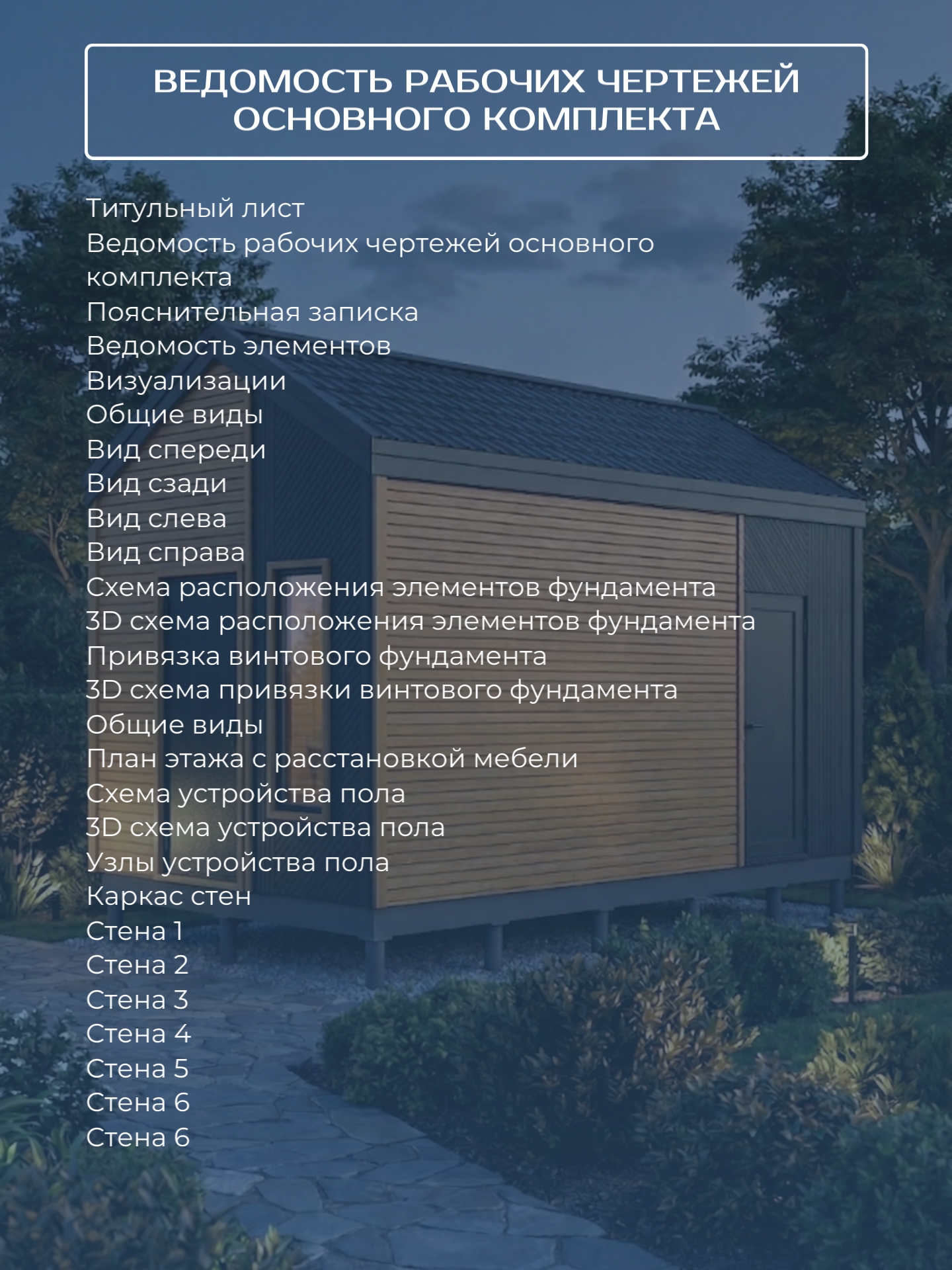

Рабочая документация включает титульный лист, ведомость рабочих чертежей основного комплекта, пояснительную записку и ведомость элементов. В состав входят визуализации и общие виды со всех сторон (вид спереди, сзади, слева и справа). Предусмотрены схемы расположения элементов фундамента, 3D схемы элементов фундамента, привязка винтового фундамента и 3D схема привязки винтового фундамента. Документация содержит план этажа с расстановкой мебели, схемы и 3D схемы устройства пола, а также узлы устройства пола. Раздел каркаса стен включает чертежи стен 1, 2, 3, 4, 5 и 6. В разделе кровли содержатся схема расположения элементов стропильной системы, 3D схема расположения элементов стропильной системы, узлы устройства стропил. Предусмотрены схемы и 3D схемы устройства контробрешетки и обрешетки кровли, план кровли, общий вид кровли и узел кровли в теплом контуре. Также включены чертежи обрешетки стен постройки, узел устройства стен постройки и этапы строительства. Дополнительно предоставляются пошаговая схема сборки, оптимизация раскроя пиломатериалов, 3D узлы, визуально понятные чертежи и рекомендации по установке печи.
