Проект бани с дровником 6х4,3м

Общие данные

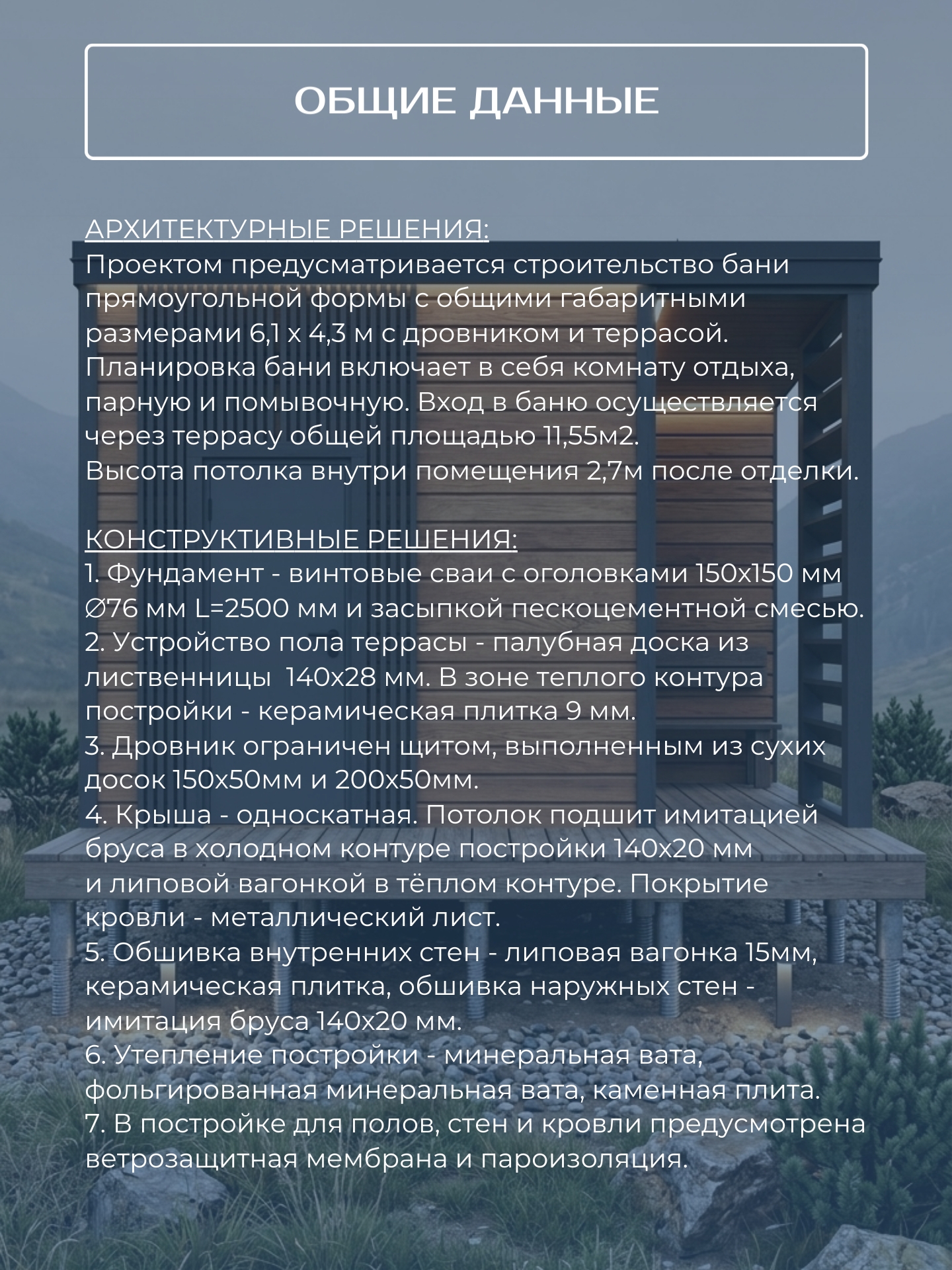

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 6,1 на 4,3 метра. Здание включает в себя дровник и террасу. Высота потолка внутри помещения после отделки составляет 2,7 метра. Вход в баню осуществляется через террасу общей площадью 11,55 квадратных метра.

Архитектурные решения

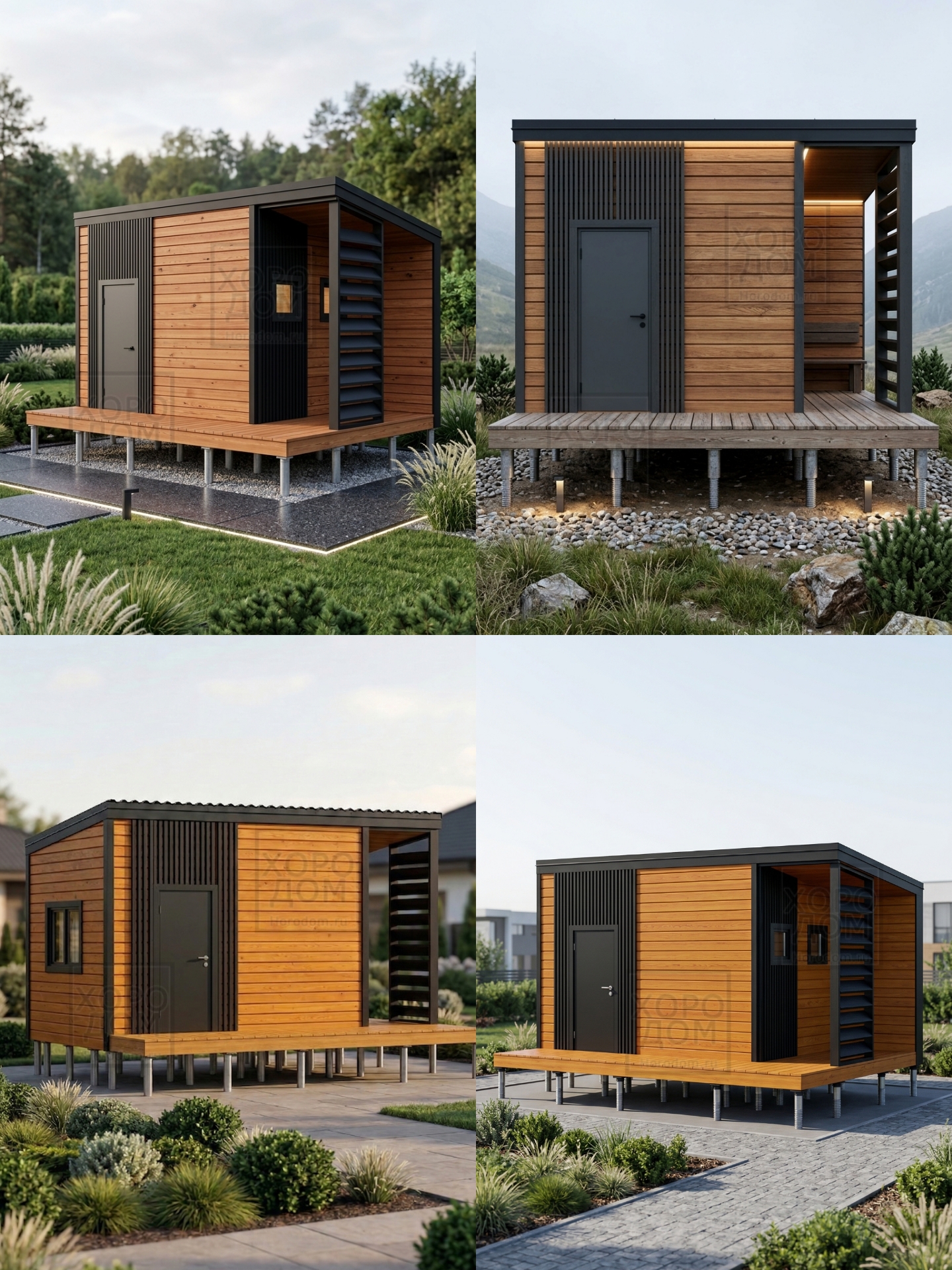

Архитектурное решение отличается функциональностью и современным дизайном. Планировка бани включает комнату отдыха, парную и помывочную. Внешняя отделка выполнена имитацией бруса, что обеспечивает эстетичный внешний вид. Кровельное покрытие предусмотрено из металлопрофильного листа.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 150х150 мм диаметром 76 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Каркас выполнен из сухой доски. Крыша односкатная, потолок подшит имитацией бруса в холодном контуре и липовой вагонкой в теплом контуре. Обшивка внутренних стен выполнена липовой вагонкой 15 мм и керамической плиткой, наружных стен — имитацией бруса 140х20 мм. Утепление постройки выполнено из минеральной ваты, фольгированной минеральной ваты и каменной плиты. В конструкции предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола террасы выполнено из палубной доски из лиственницы, в зоне теплого контура — из керамической плитки. Дровник ограничен щитом, выполненным из сухих досок.

Объемно-планировочные решения

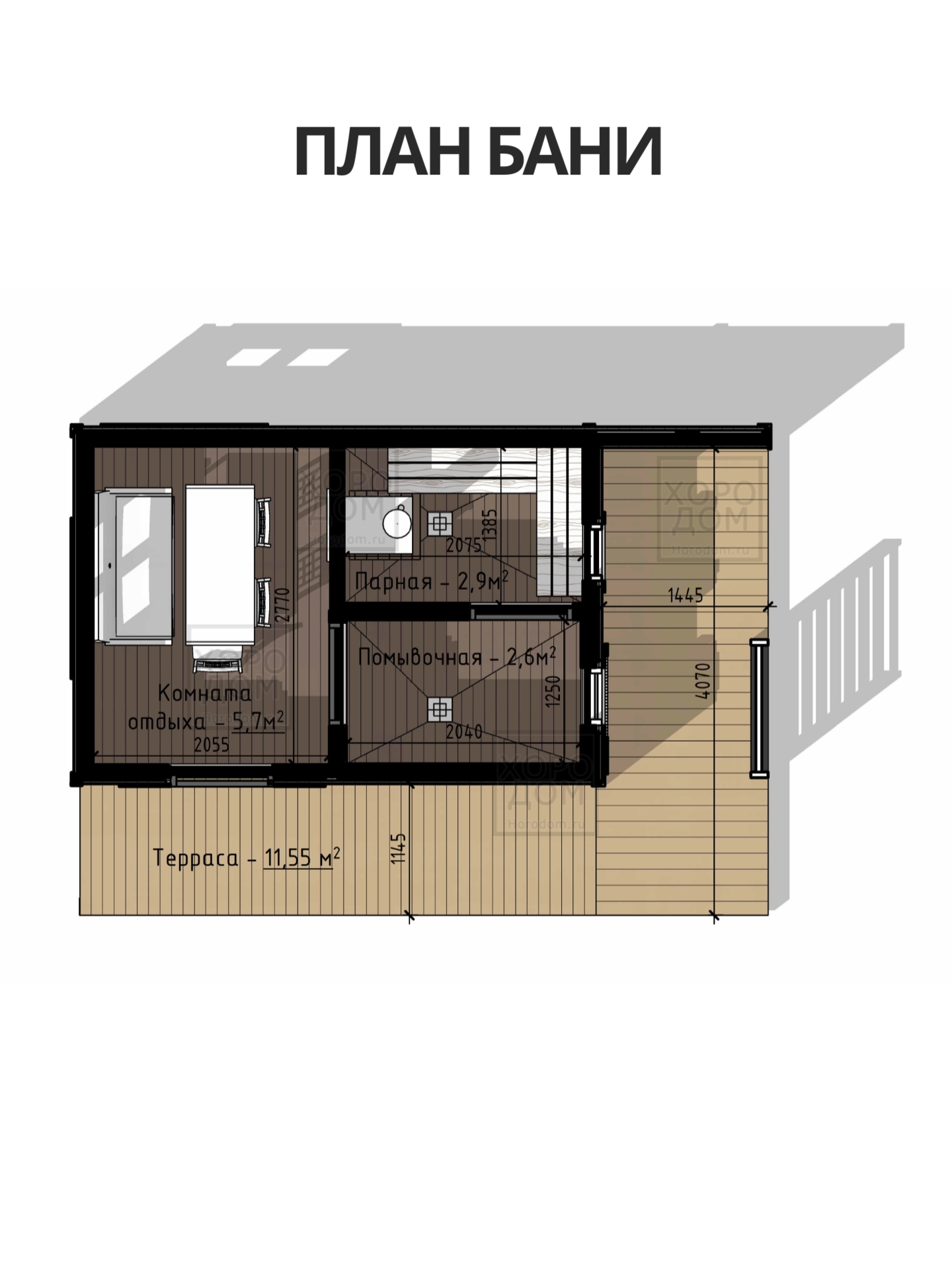

Планировка включает комнату отдыха площадью 5,7 квадратных метра, парную площадью 2,9 квадратных метра и помывочную площадью 2,6 квадратных метра. К основному объему примыкает терраса площадью 11,55 квадратных метра.

Состав рабочей документации

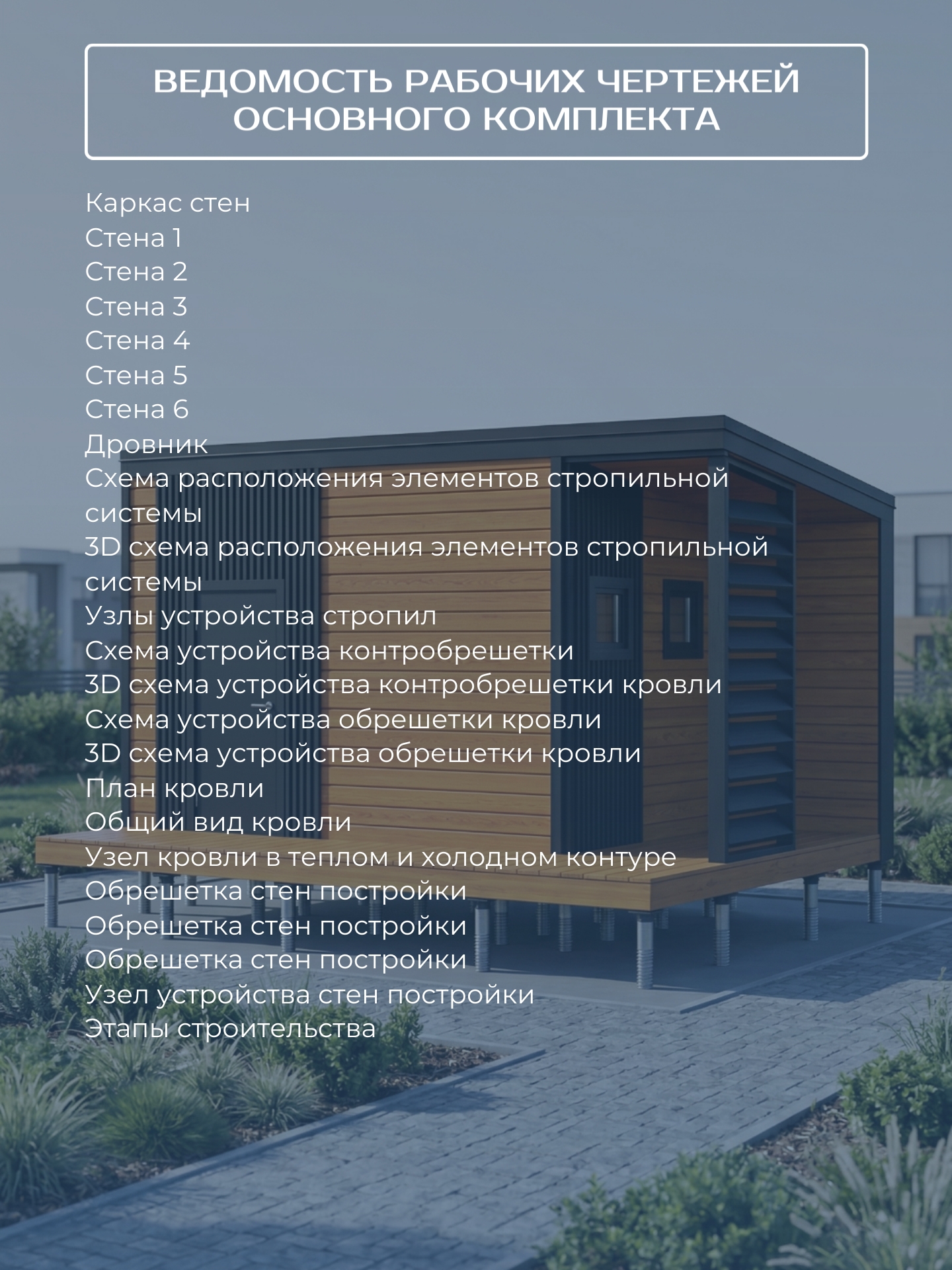

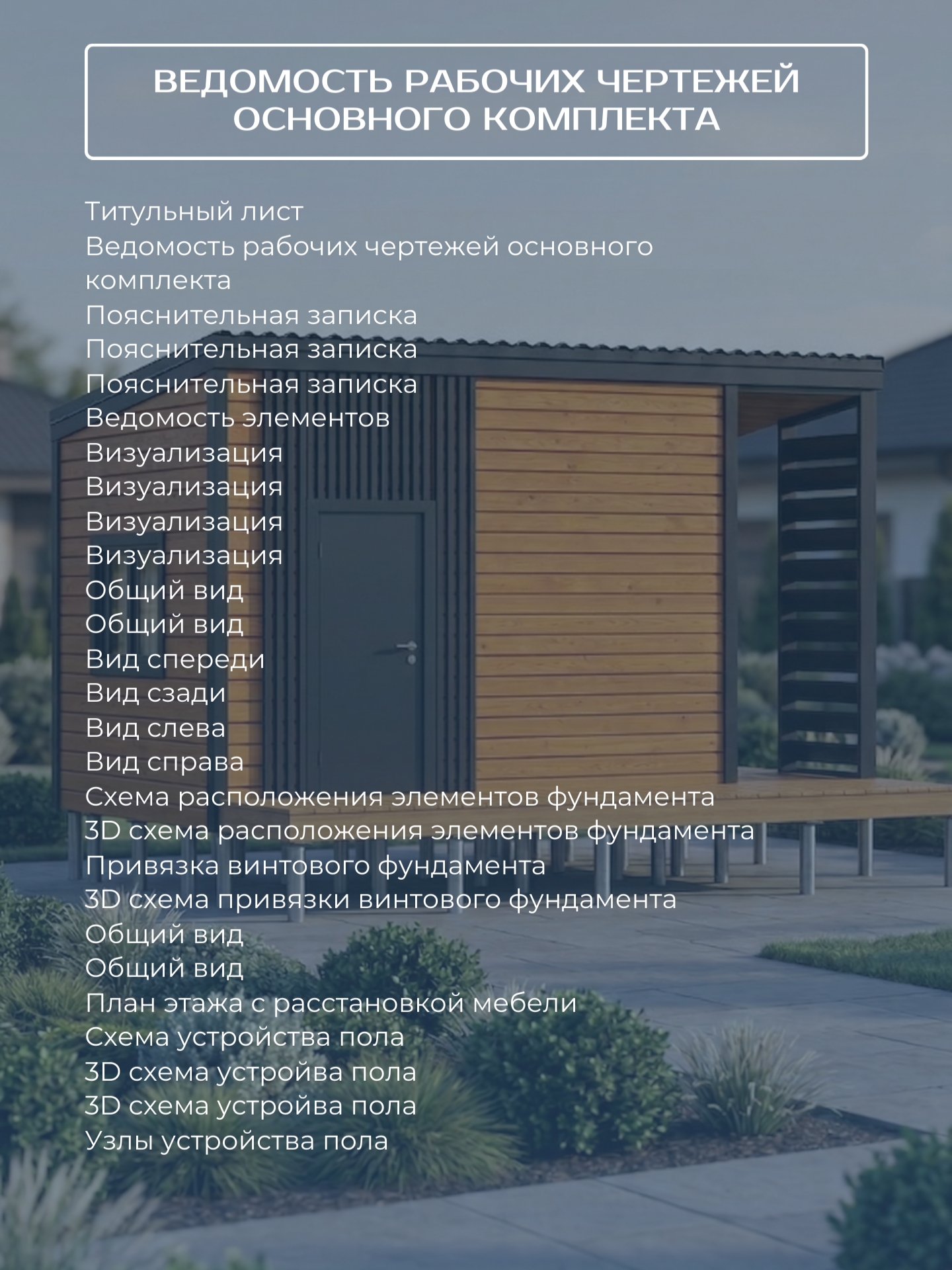

Рабочая документация представляет собой пошаговый проект для строительства с подробным описанием. В комплект входят титульный лист, ведомость элементов, пояснительная записка, визуализации и общие виды со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и привязкой винтового фундамента. Документация включает план этажа с расстановкой мебели, схемы и 3D схемы устройства пола, узлы устройства пола. В состав входят чертежи каркаса стен (стены 1-6), дровника, схемы расположения элементов стропильной системы с 3D схемами, узлы устройства стропил. Раздел кровли включает схемы устройства контробрешетки и обрешетки с 3D схемами, план кровли, общий вид кровли, узел кровли в теплом и холодном контуре. Также предусмотрены чертежи обрешетки стен, узлы устройства стен и этапы строительства. Дополнительно включены оптимизация раскроя пиломатериалов, пошаговая схема сборки, 3D узлы, визуально понятные чертежи и рекомендации по установке печи.
