Проект бани с навесом 3х6м

Общие данные

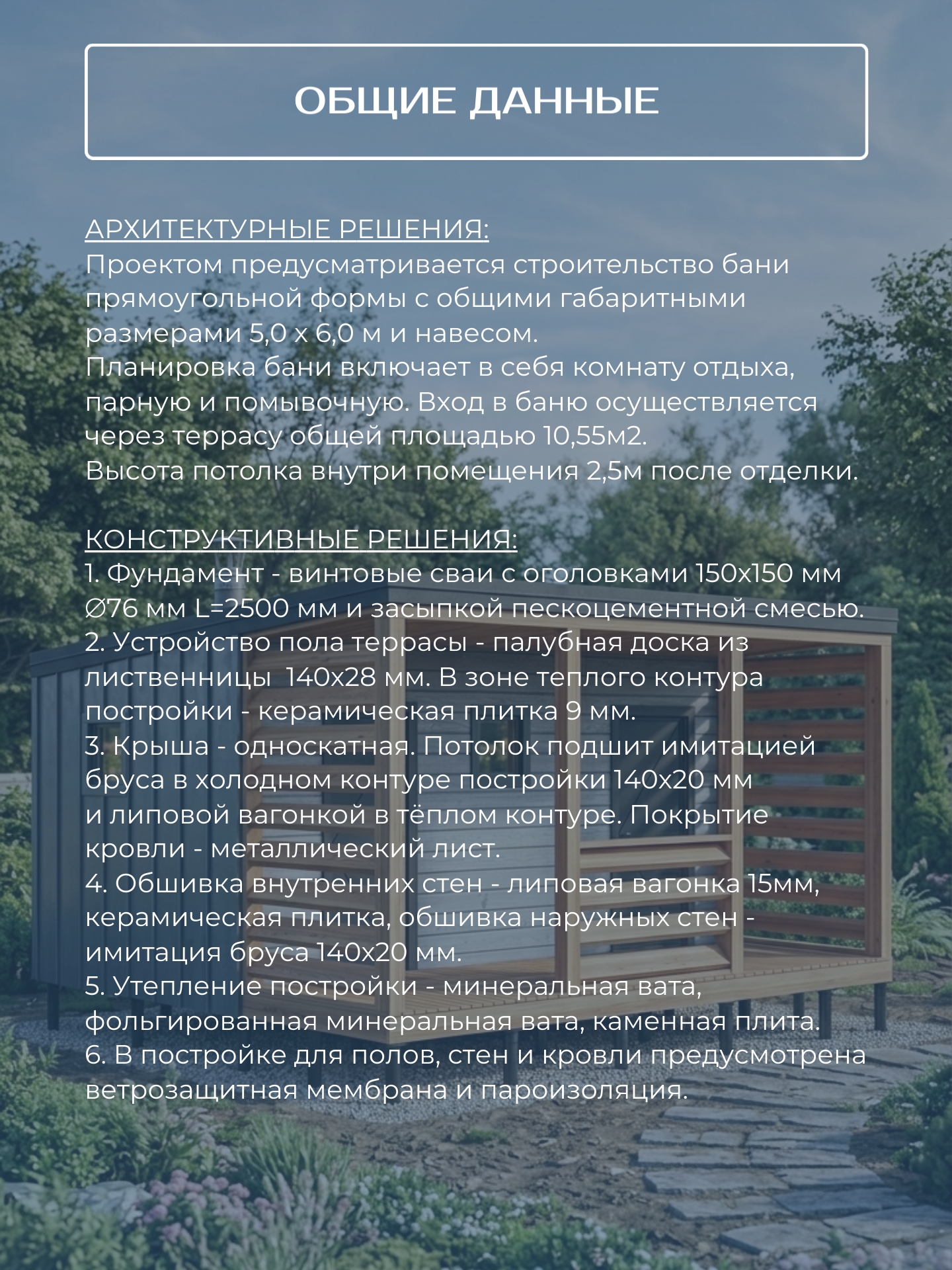

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 3,0 х 6,0 м с навесом. Высота потолка внутри помещения после отделки составляет 2,5 метра. Фундамент выполнен на винтовых сваях.

Архитектурные решения

Планировка бани включает в себя комнату отдыха, парную и помывочную. Вход в баню осуществляется через террасу общей площадью 10,55 м². Наружная отделка фасада выполнена имитацией бруса. Крыша односкатная, покрытие кровли — металлический лист.

Конструктивные решения

Фундамент — винтовые сваи с оголовками 150х150 мм, диаметром 76 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Каркас выполнен из сухой доски. Крыша односкатная. Потолок подшит имитацией бруса в холодном контуре и липовой вагонкой в теплом контуре. Обшивка внутренних стен — липовая вагонка 15 мм и керамическая плитка. Обшивка наружных стен — имитация бруса 140х20 мм. Утепление постройки выполнено минеральной ватой, фольгированной минеральной ватой и каменной плитой. В конструкции предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола террасы выполнено из палубной доски из лиственницы 140х28 мм, в зоне теплого контура — из керамической плитки 9 мм.

Объемно-планировочные решения

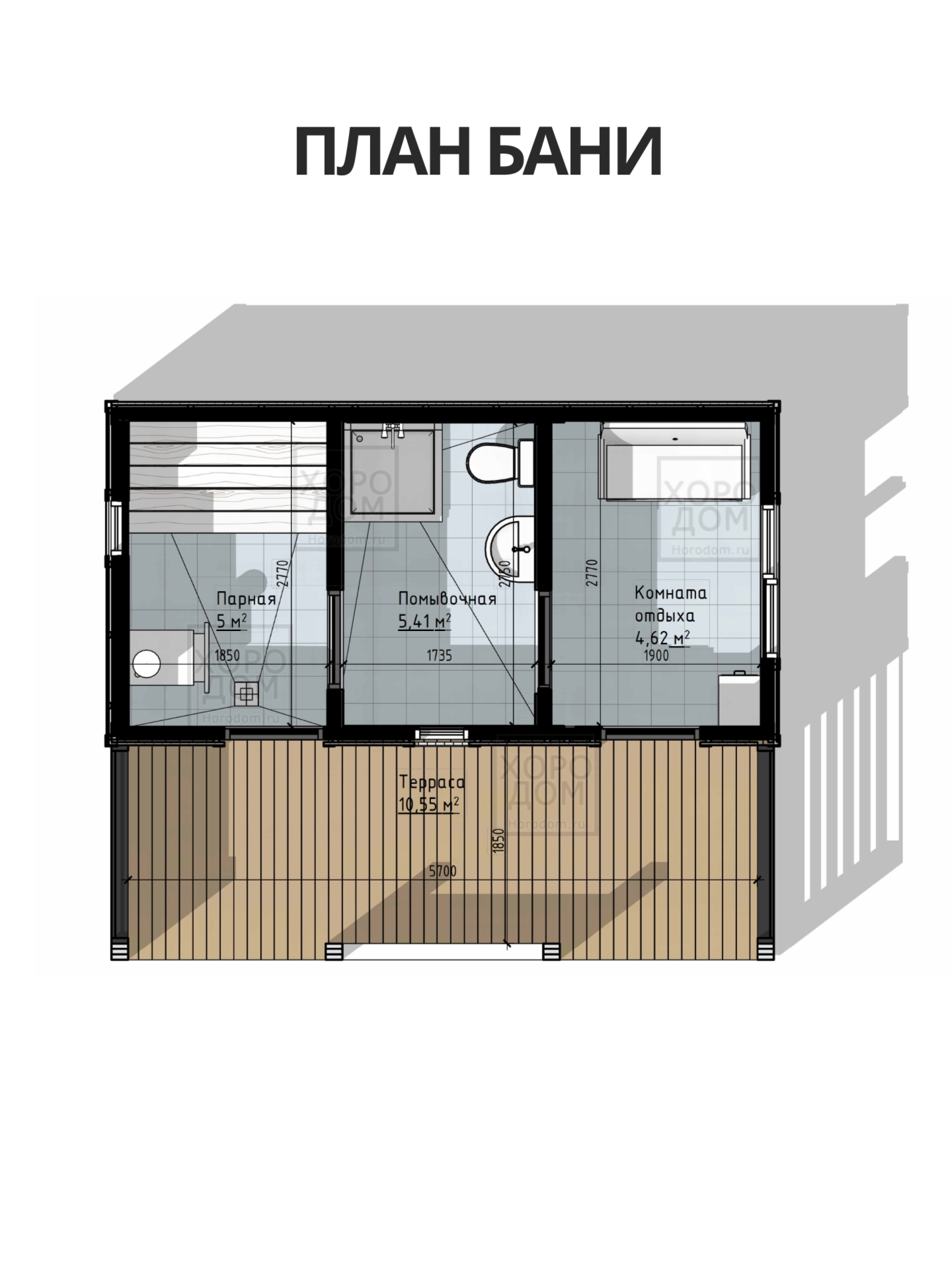

Планировка включает парную площадью 5 м², помывочную площадью 5,41 м² (совмещенную с санузлом) и комнату отдыха площадью 4,62 м². К основному объему примыкает открытая терраса площадью 10,55 м².

Состав рабочей документации

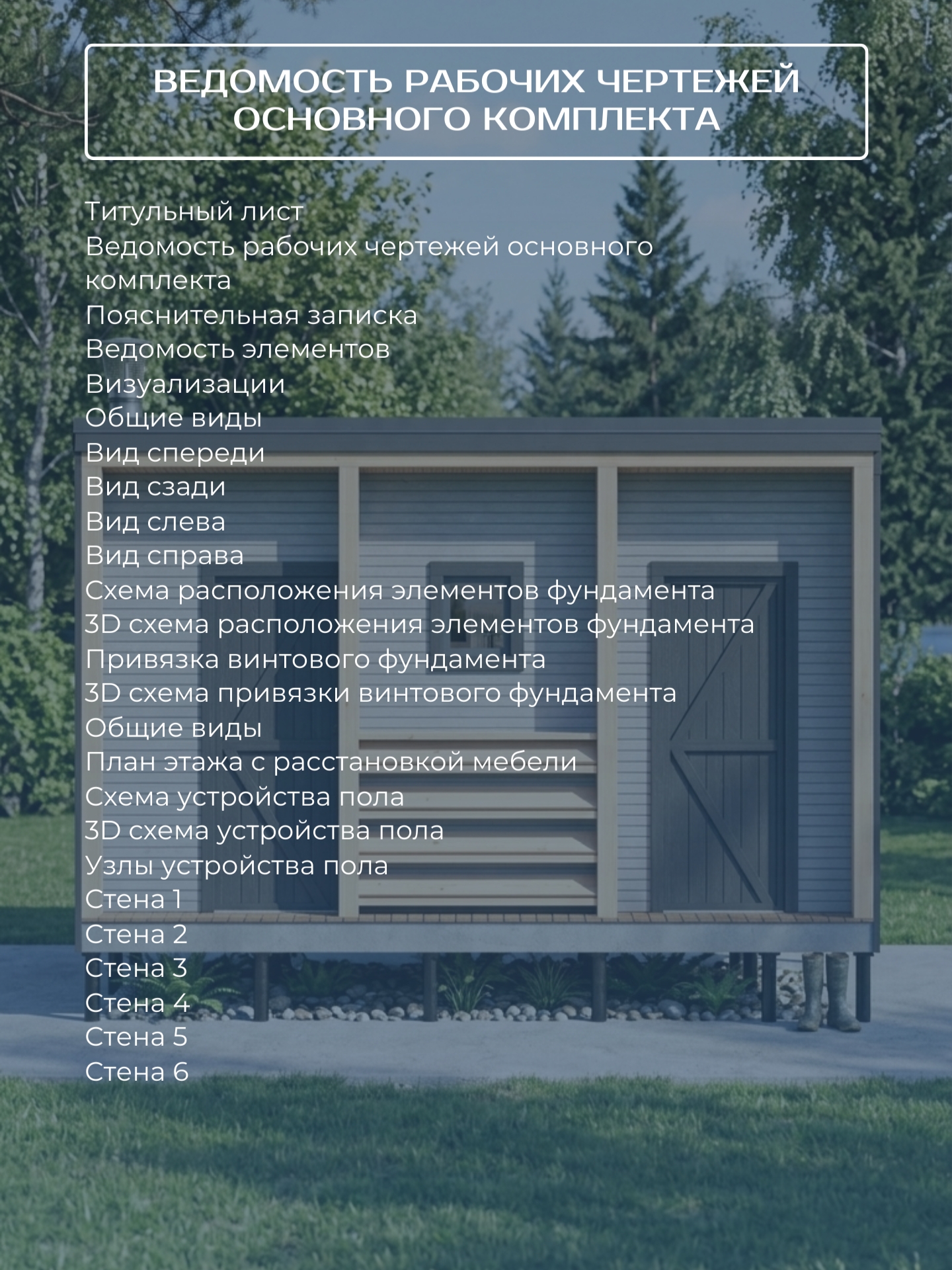

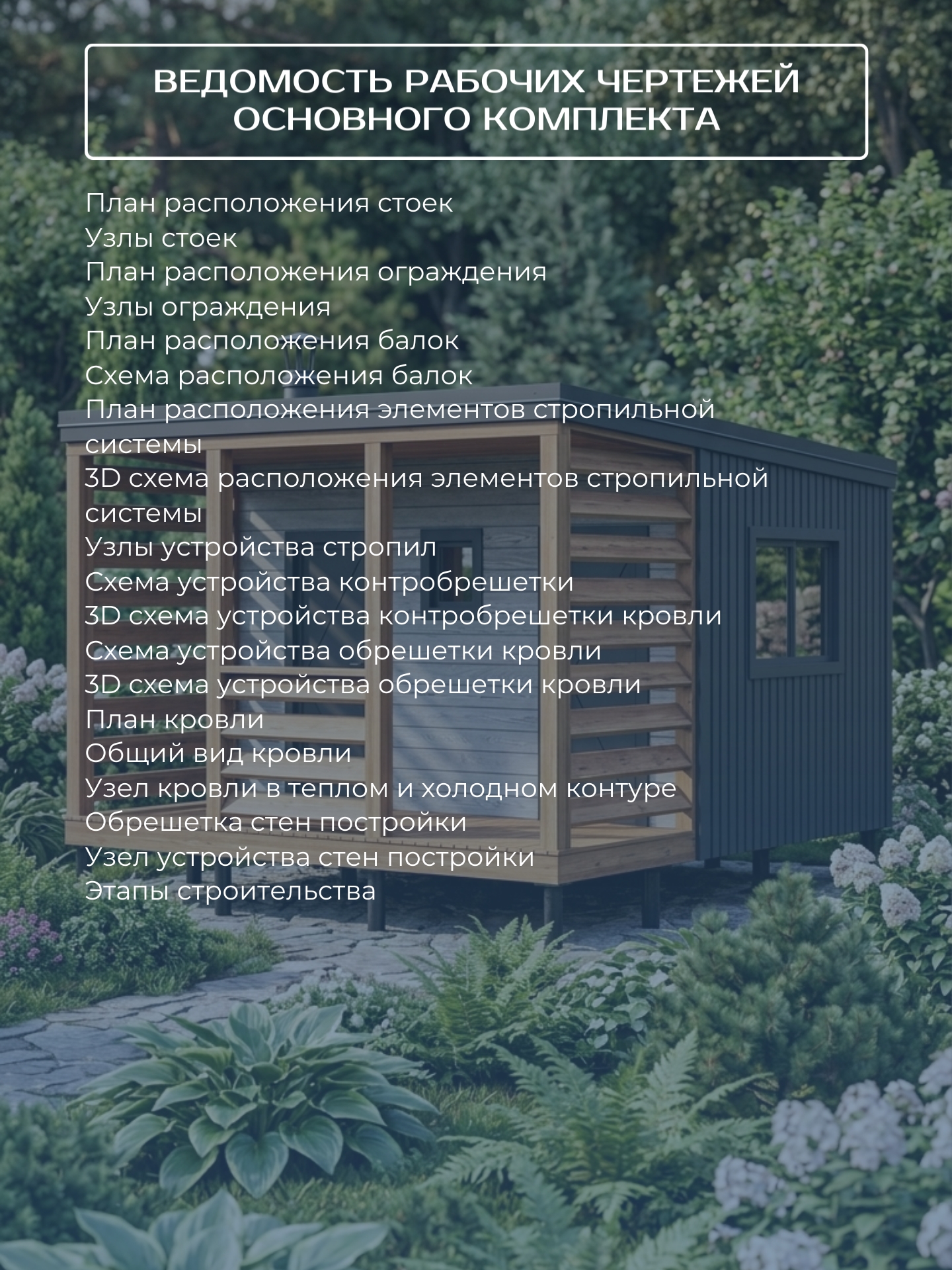

Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и ведомость элементов. В комплект входят визуализации и общие виды бани со всех сторон (спереди, сзади, слева, справа). Предусмотрены схемы расположения элементов фундамента с 3D схемами и привязкой винтового фундамента. Документация содержит план этажа с расстановкой мебели, схемы и 3D схемы устройства пола, узлы устройства пола. Раздел каркаса включает чертежи стен 1-6. Раздел кровли и навеса содержит план расположения стоек и балок, узлы стоек и ограждения, схемы расположения элементов стропильной системы с 3D схемами, узлы устройства стропил, схемы устройства контробрешетки и обрешетки кровли с 3D визуализацией, план кровли, общий вид кровли и узел кровли в теплом и холодном контуре. Также предусмотрены чертежи обрешетки стен, узел устройства стен и этапы строительства. Дополнительно в документацию входят пошаговая схема сборки, оптимизация раскроя пиломатериалов, 3D узлы, визуально понятные чертежи и рекомендации по установке печи.
