Проект бани с навесом 5х6м

Общие данные

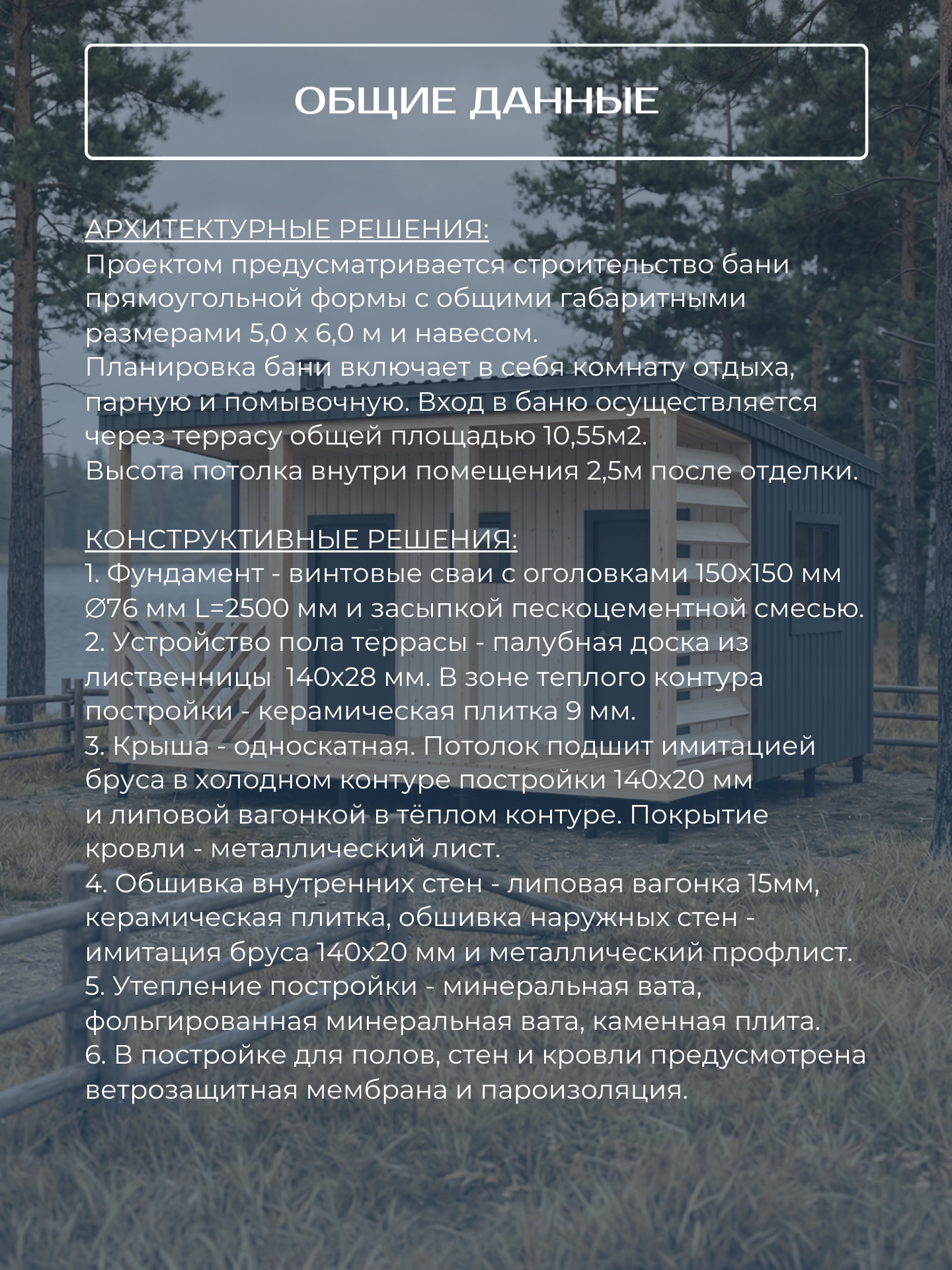

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 3,0 х 6,0 м и навесом. Высота потолка внутри помещения составляет 2,5 метра после отделки. Здание представляет собой каркасную постройку.

Архитектурные решения

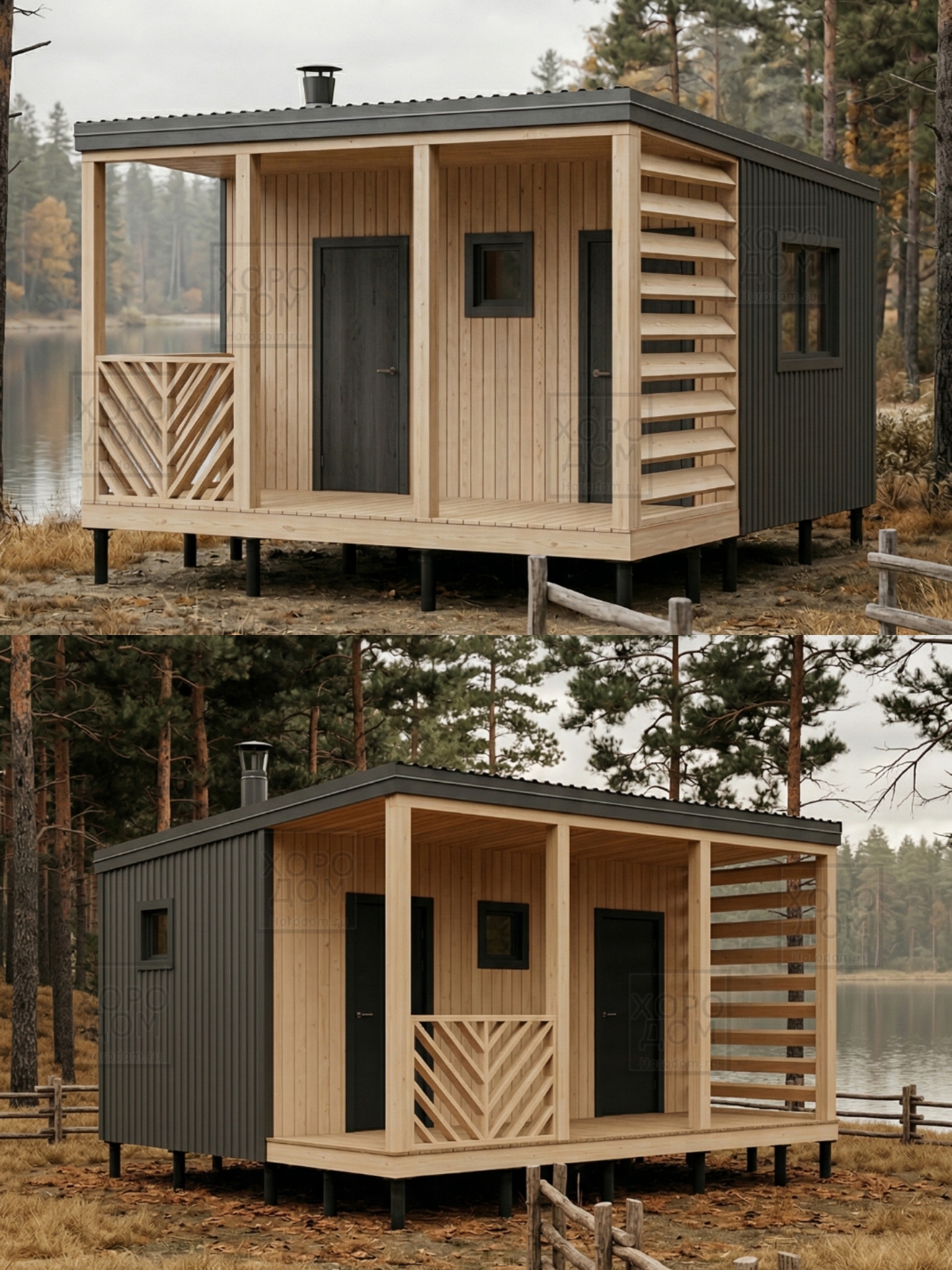

Планировка бани включает в себя комнату отдыха, парную и помывочную. Вход в баню осуществляется через террасу общей площадью 10,55 м². Наружная отделка фасада выполнена имитацией бруса (сочетание темных и светлых тонов). Крыша односкатная, покрытая металлическим листом.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 150х150 мм диаметром 76 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Каркас выполнен из сухой доски. Крыша односкатная. Потолок подшит имитацией бруса в холодном контуре постройки 140х20 мм и липовой вагонкой в тёплом контуре. Обшивка внутренних стен — липовая вагонка 15 мм и керамическая плитка. Обшивка наружных стен — имитация бруса 140х20 мм. Утепление постройки выполнено минеральной ватой, фольгированной минеральной ватой, каменной плитой. В постройке для полов, стен и кровли предусмотрена ветрозащитная мембрана и пароизоляция. Устройство пола террасы — палубная доска из лиственницы 140х28 мм. В зоне теплого контура — керамическая плитка 9 мм.

Объемно-планировочные решения

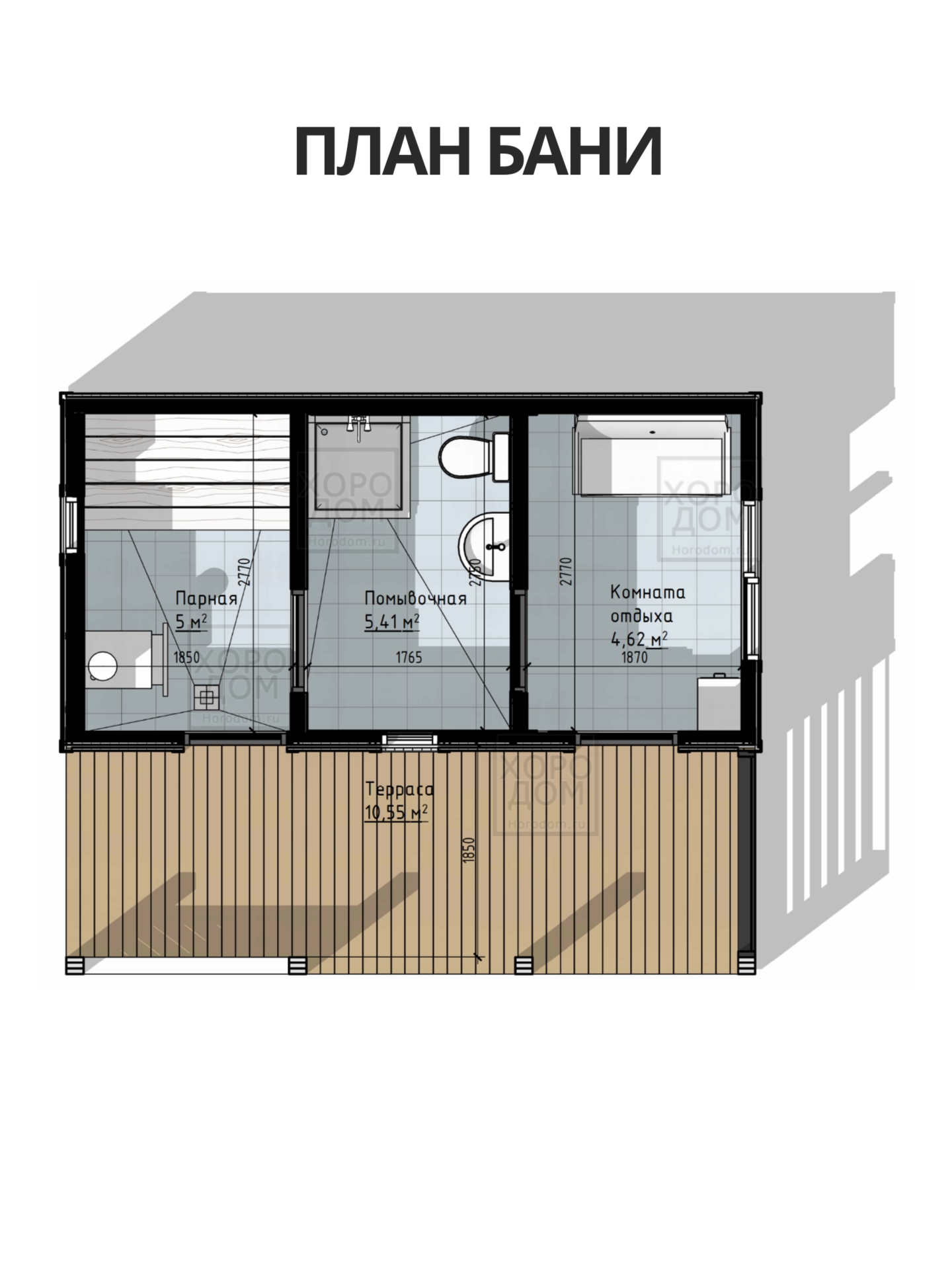

Планировка включает парную площадью 5 м², помывочную площадью 5,41 м² и комнату отдыха площадью 4,62 м². К основному объему примыкает терраса площадью 10,55 м².

Состав рабочей документации

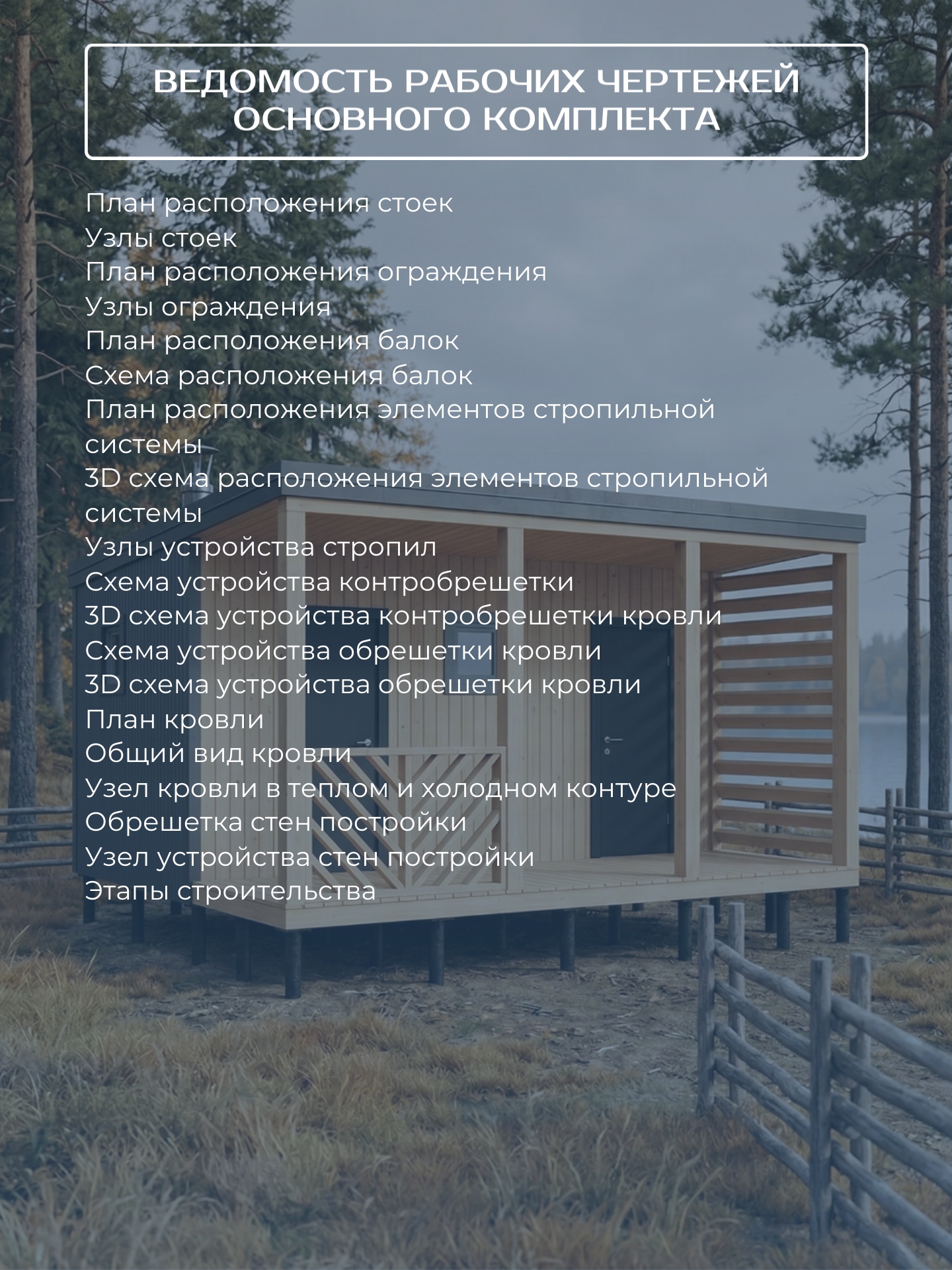

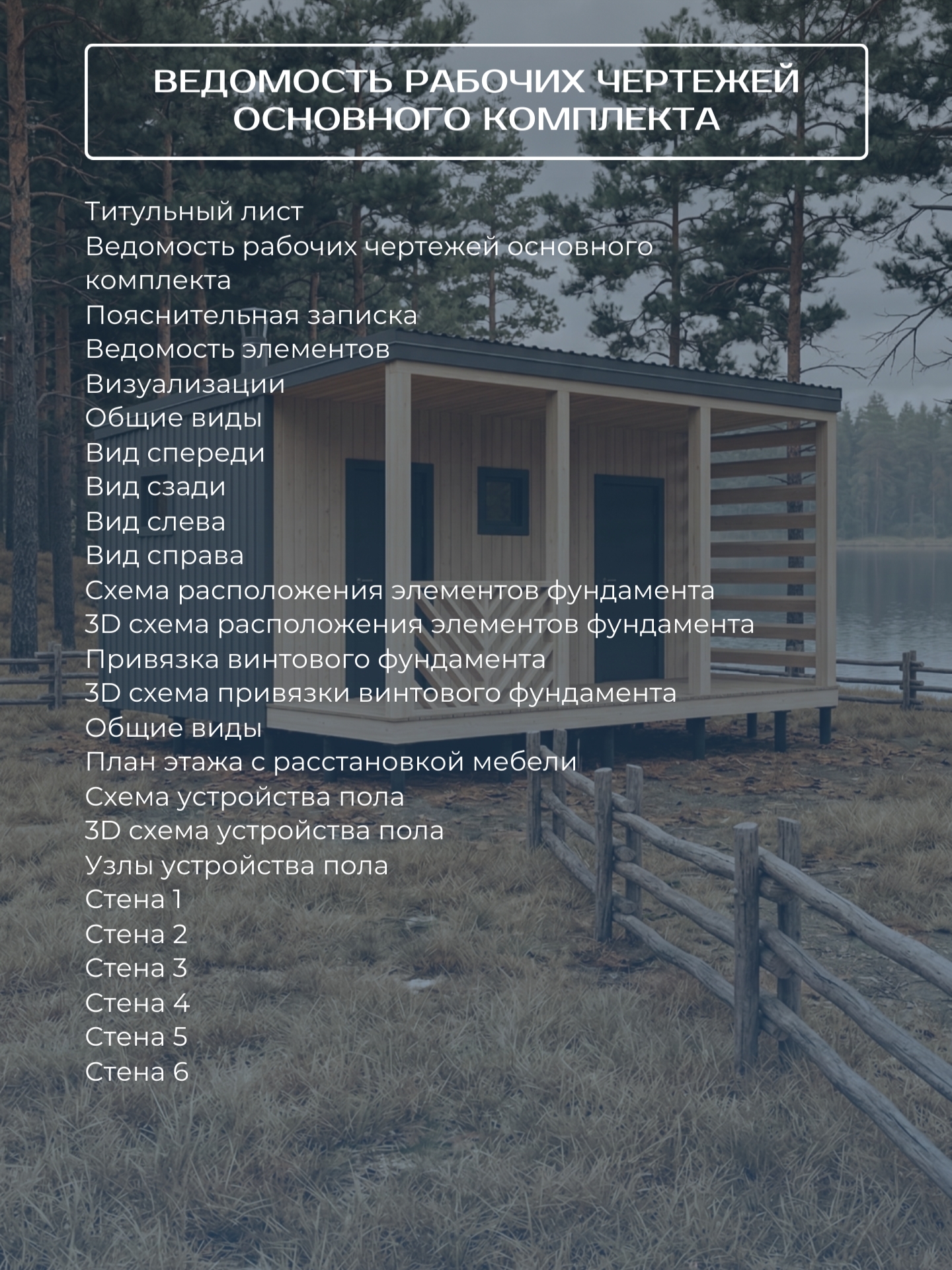

Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и ведомость элементов. Предусмотрены визуализации и общие виды со всех сторон (спереди, сзади, слева, справа). Документация содержит план этажа с расстановкой мебели. Раздел фундамента включает схемы расположения элементов и привязку винтового фундамента (2D и 3D). Раздел полов содержит схемы устройства пола (2D/3D) и узлы. Раздел каркаса включает чертежи стен (Стена 1-6), план расположения стоек и балок, узлы стоек, план расположения ограждения и узлы ограждения. Раздел кровли содержит план расположения элементов стропильной системы (2D/3D), узлы устройства стропил, схемы устройства контробрешетки и обрешетки кровли (2D/3D), план кровли, общий вид кровли, узел кровли в теплом и холодном контуре. Также предусмотрены чертежи обрешетки стен, узел устройства стен и этапы строительства. Дополнительно в комплект входят оптимизация раскроя пиломатериалов, пошаговая схема сборки, 3D узлы, визуально понятные чертежи и рекомендации по установке печи.
