Проект бани с навесом 6х2,3м / Баня/ Каркас / 69 листов / HDBA12

Проект бани с навесом 6х2,3м

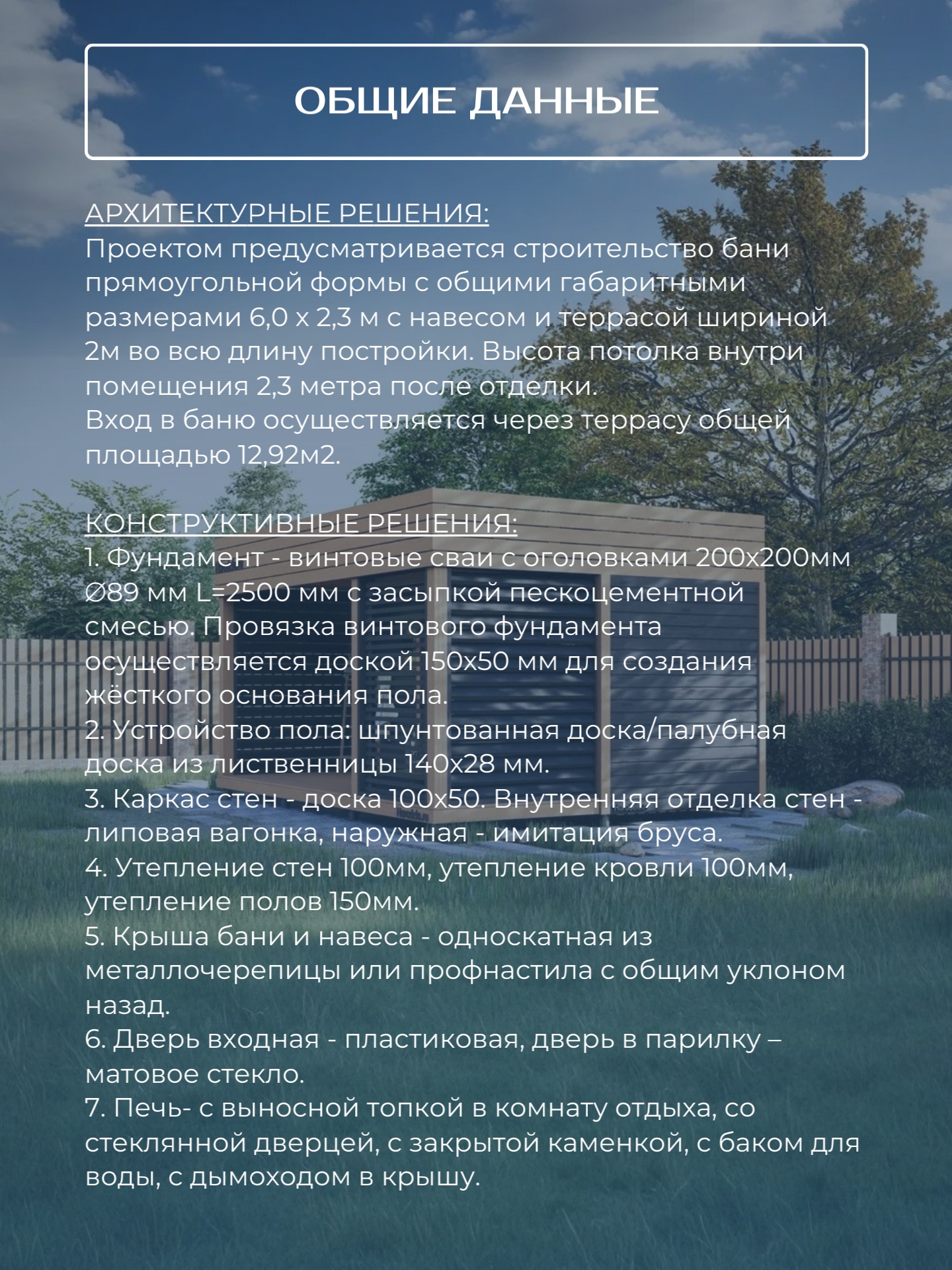

Общие данные

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 6,0 х 2,3 м. К основному объему примыкает навес и терраса шириной 2 метра во всю длину постройки. Высота потолка внутри помещения после отделки составляет 2,3 метра. Вход в баню осуществляется через террасу общей площадью 12,92 квадратных метра.

Архитектурные решения

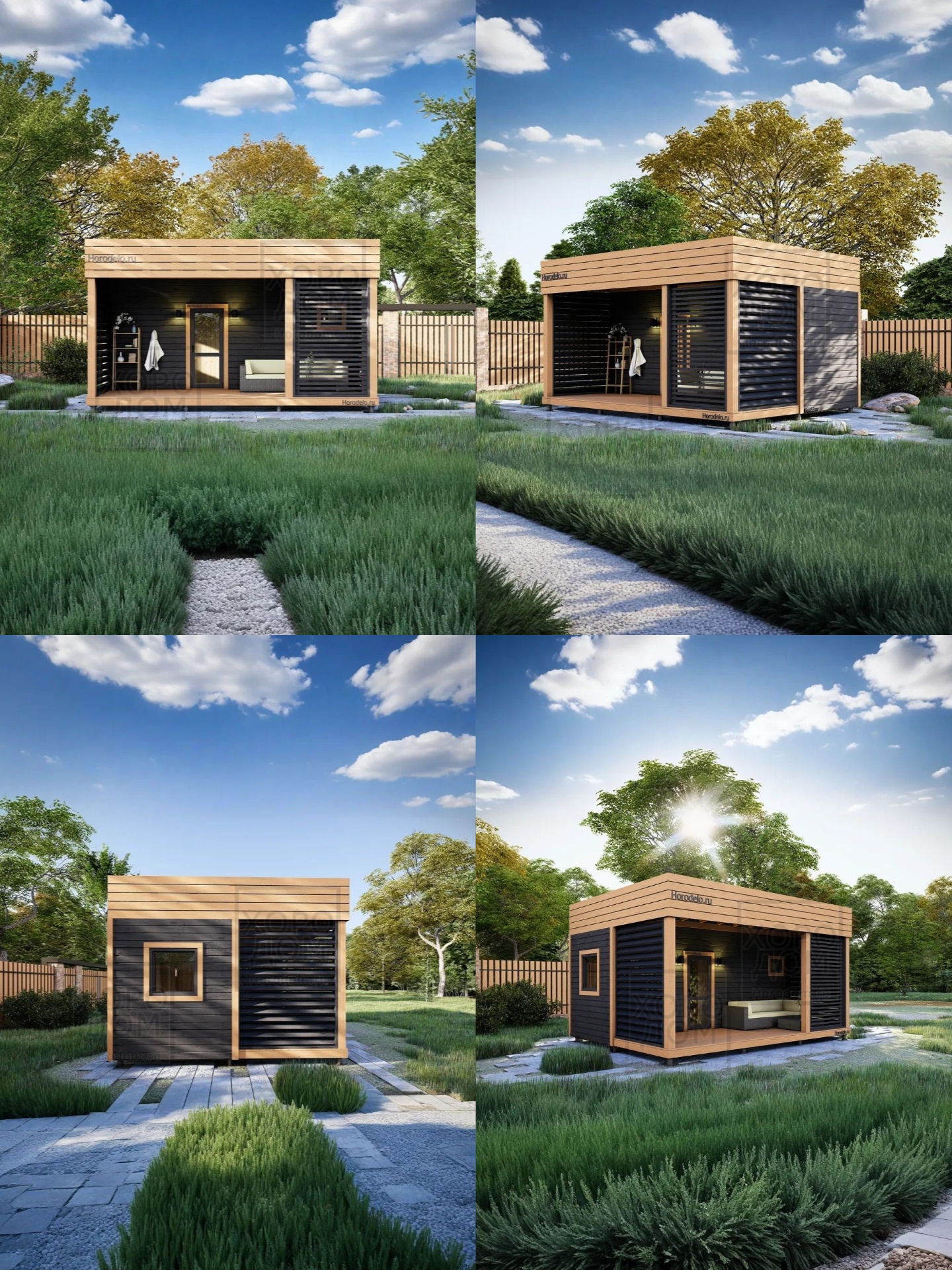

Архитектурное решение отличается функциональностью и современным дизайном. Наружная отделка выполнена имитацией бруса. Кровельное покрытие предусмотрено из металлочерепицы или профнастила с общим уклоном назад. Дизайн включает декоративные рейки и ограждение террасы.

Конструктивные решения

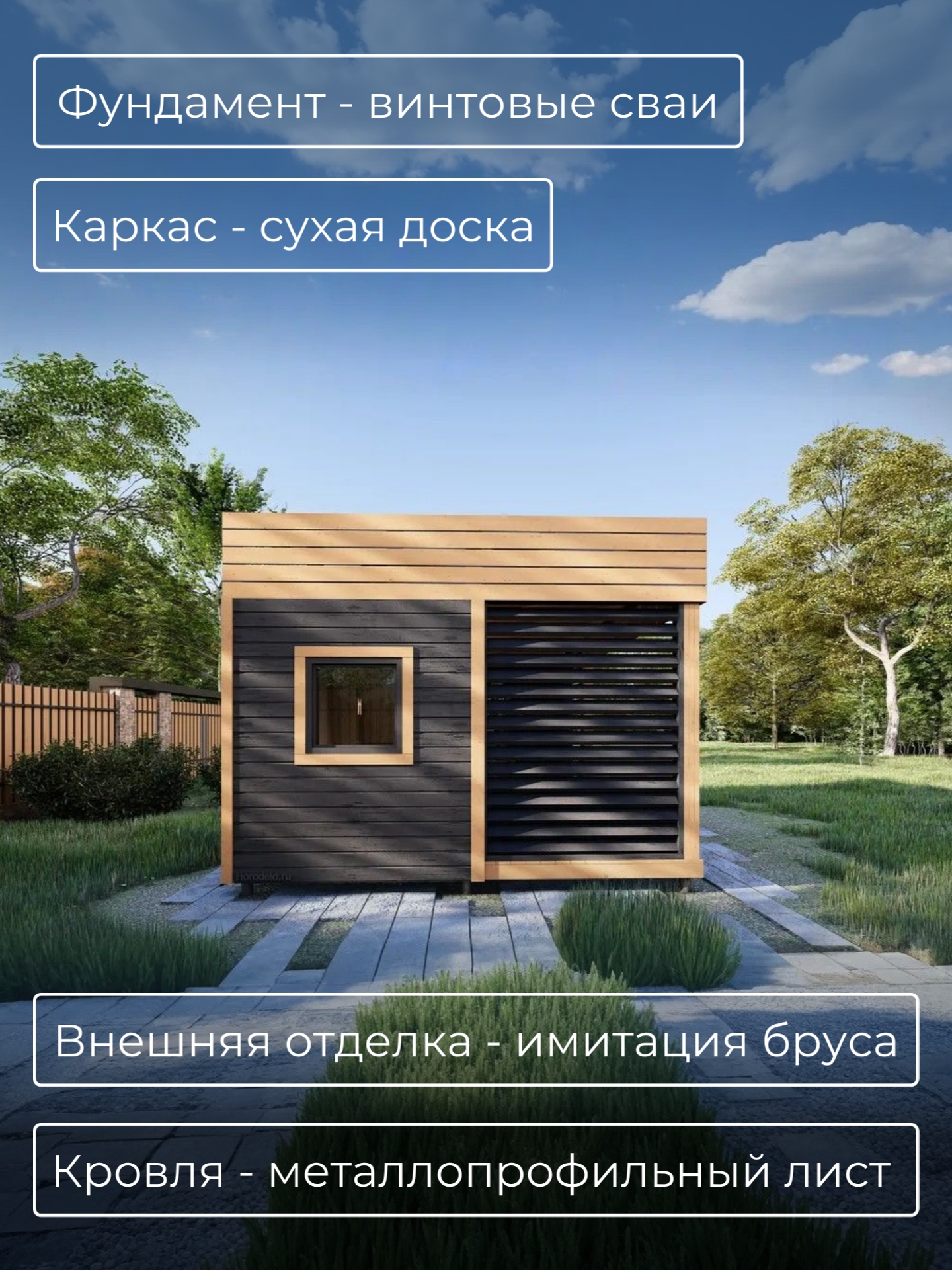

Фундамент выполнен на винтовых сваях диаметром 89 мм и длиной 2500 мм с оголовками 200х200 мм и засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется доской 150х50 мм для создания жесткого основания пола. Каркас стен выполнен из доски 100х50 мм. Утепление стен и кровли составляет 100 мм, утепление полов — 150 мм. Устройство пола выполнено из шпунтованной или палубной доски из лиственницы 140х28 мм. Внутренняя отделка стен — липовая вагонка. Предусмотрена пластиковая входная дверь и дверь в парилку из матового стекла. Печь имеет выносную топку в комнату отдыха со стеклянной дверцей, закрытую каменку, бак для воды и дымоход в крышу.

Объемно-планировочные решения

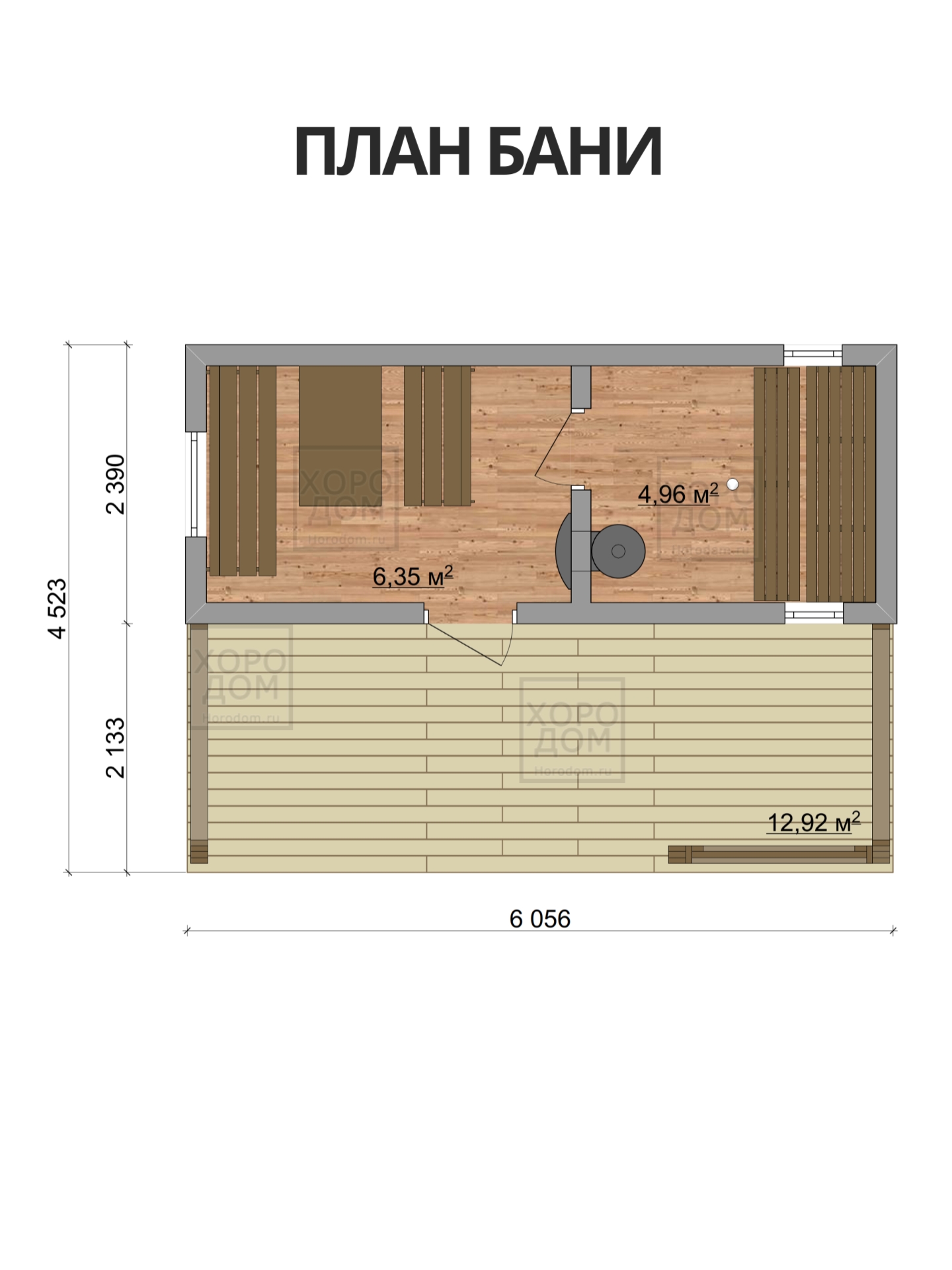

Планировка включает парную площадью 6,35 квадратных метра и комнату отдыха площадью 4,96 квадратных метра. К основному объему примыкает просторная терраса площадью 12,92 квадратных метра.

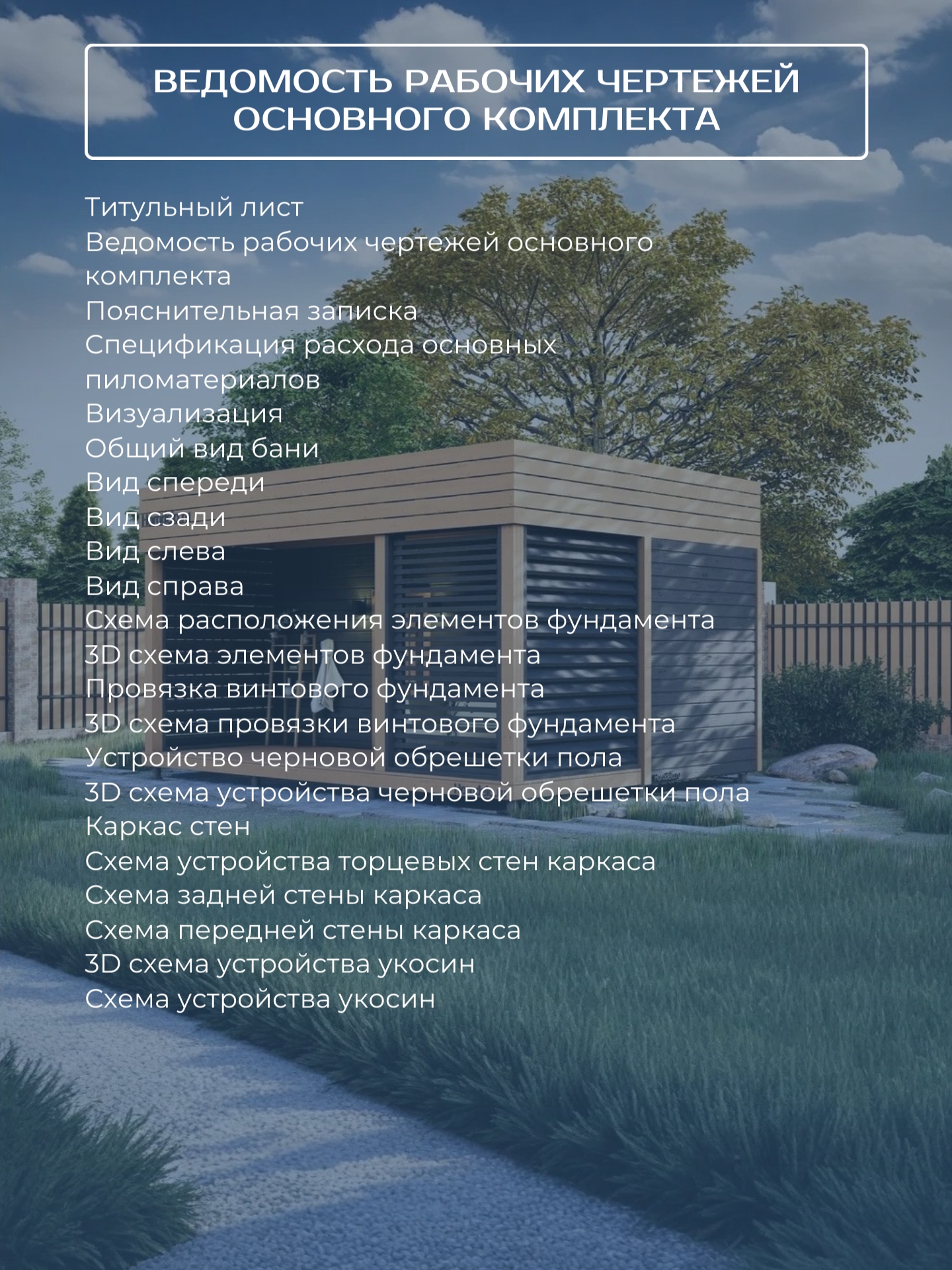

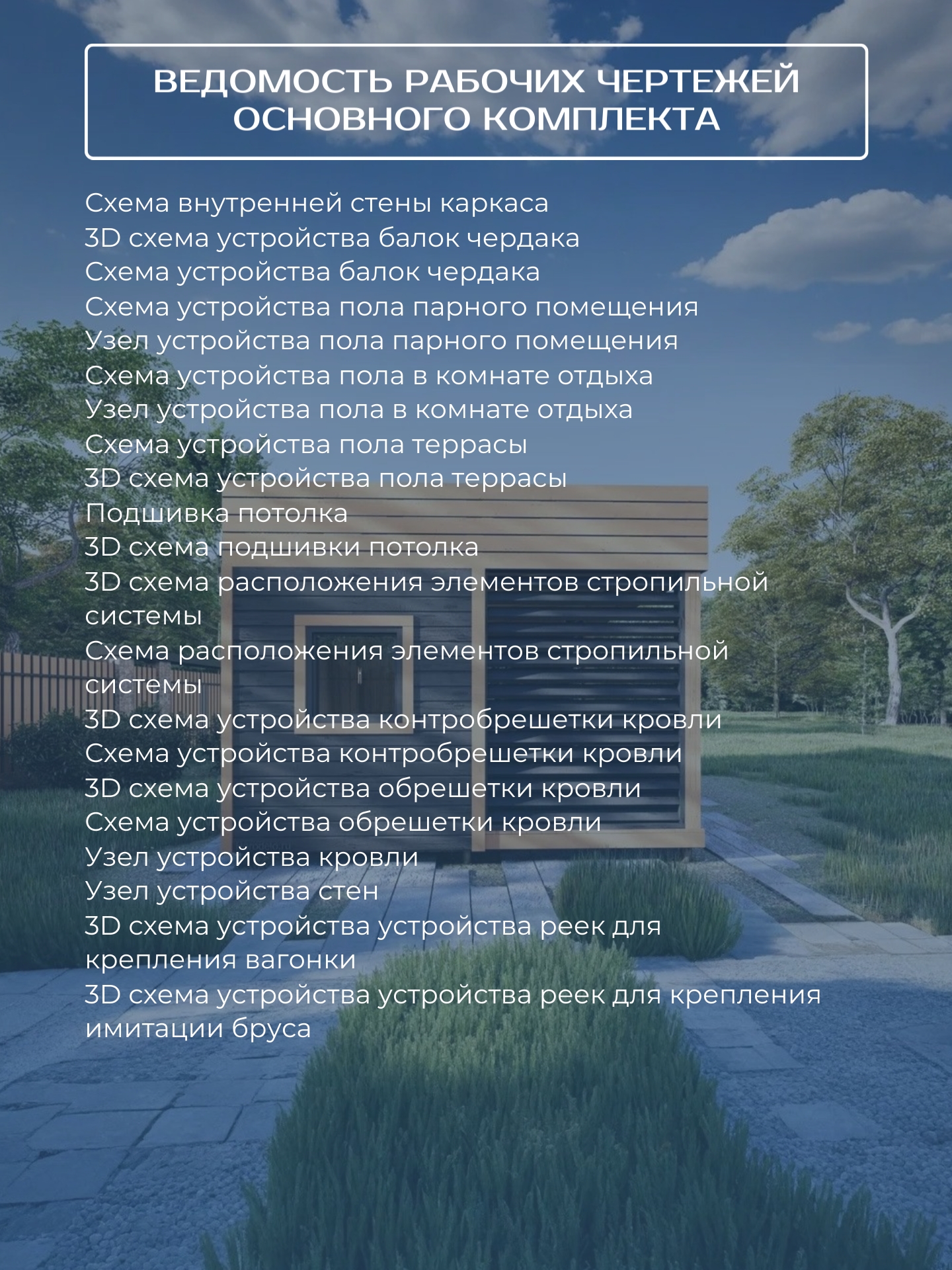

Состав рабочей документации

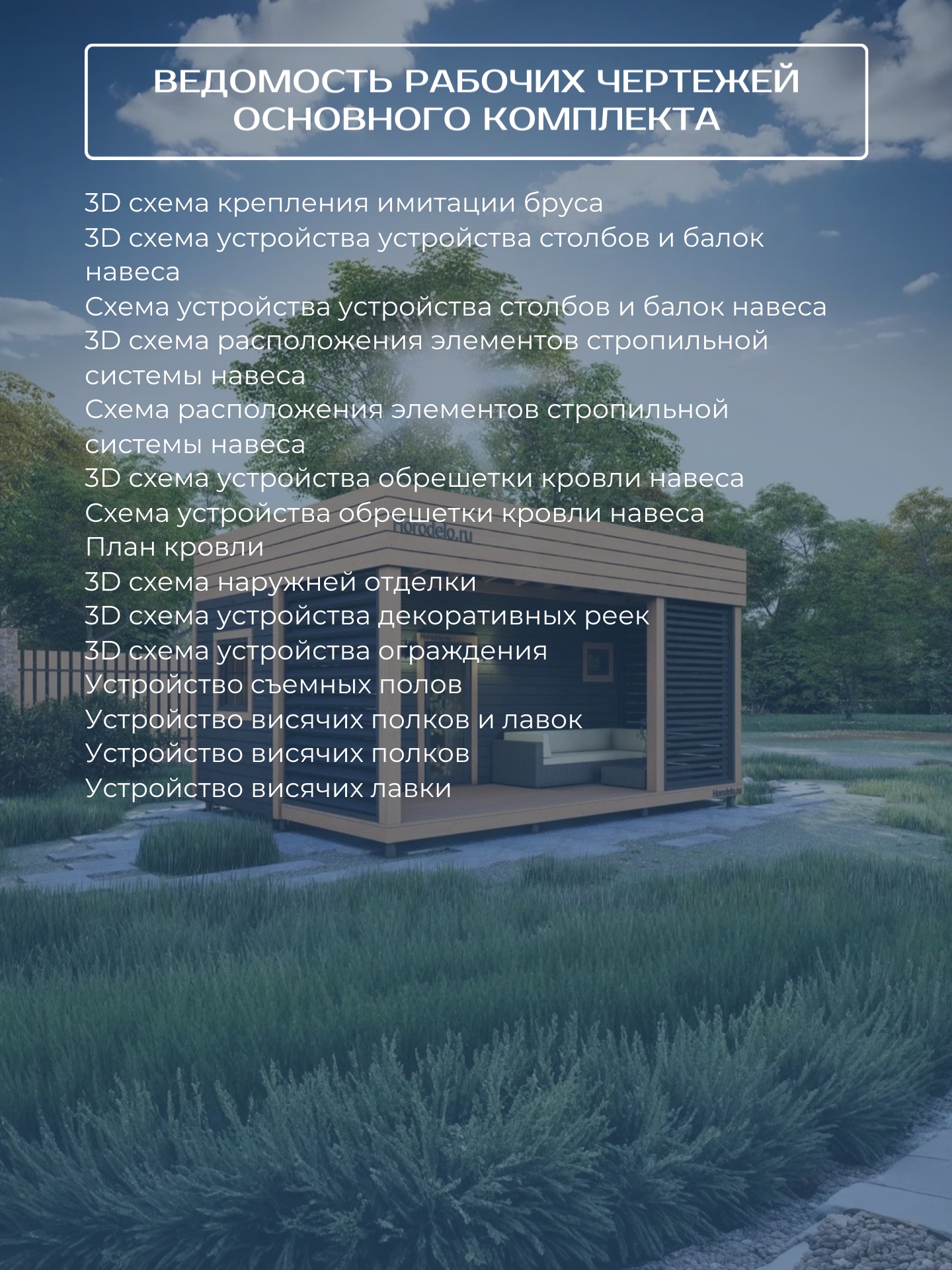

Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и спецификацию расхода основных пиломатериалов. В комплект входят визуализации, общий вид бани и фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает чертежи устройства черновой обрешетки пола с 3D схемами. В состав входят чертежи каркаса стен: торцевых, задней, передней и внутренней стен, а также схемы устройства укосин и балок чердака с 3D визуализацией. Детализированы узлы и схемы устройства пола для парного помещения, комнаты отдыха и террасы с 3D схемами. Раздел кровли включает схемы расположения элементов стропильной системы для бани и навеса с 3D схемами, схемы устройства контробрешетки и обрешетки кровли. Предусмотрены 3D схемы наружной отделки, декоративных реек, ограждения террасы, устройства съемных полов, висячих полков и лавок. Также в комплект входят узлы крепления имитации бруса и металлпрофильного листа, узел устройства кровли и подшивки потолка с 3D визуализацией, а также рекомендации по установке печи.
