Проект бани с террасой 6х5,1м / Баня/ Каркас / 57 листов / HDBA15

Проект бани с террасой 6х5,1м

Общие данные

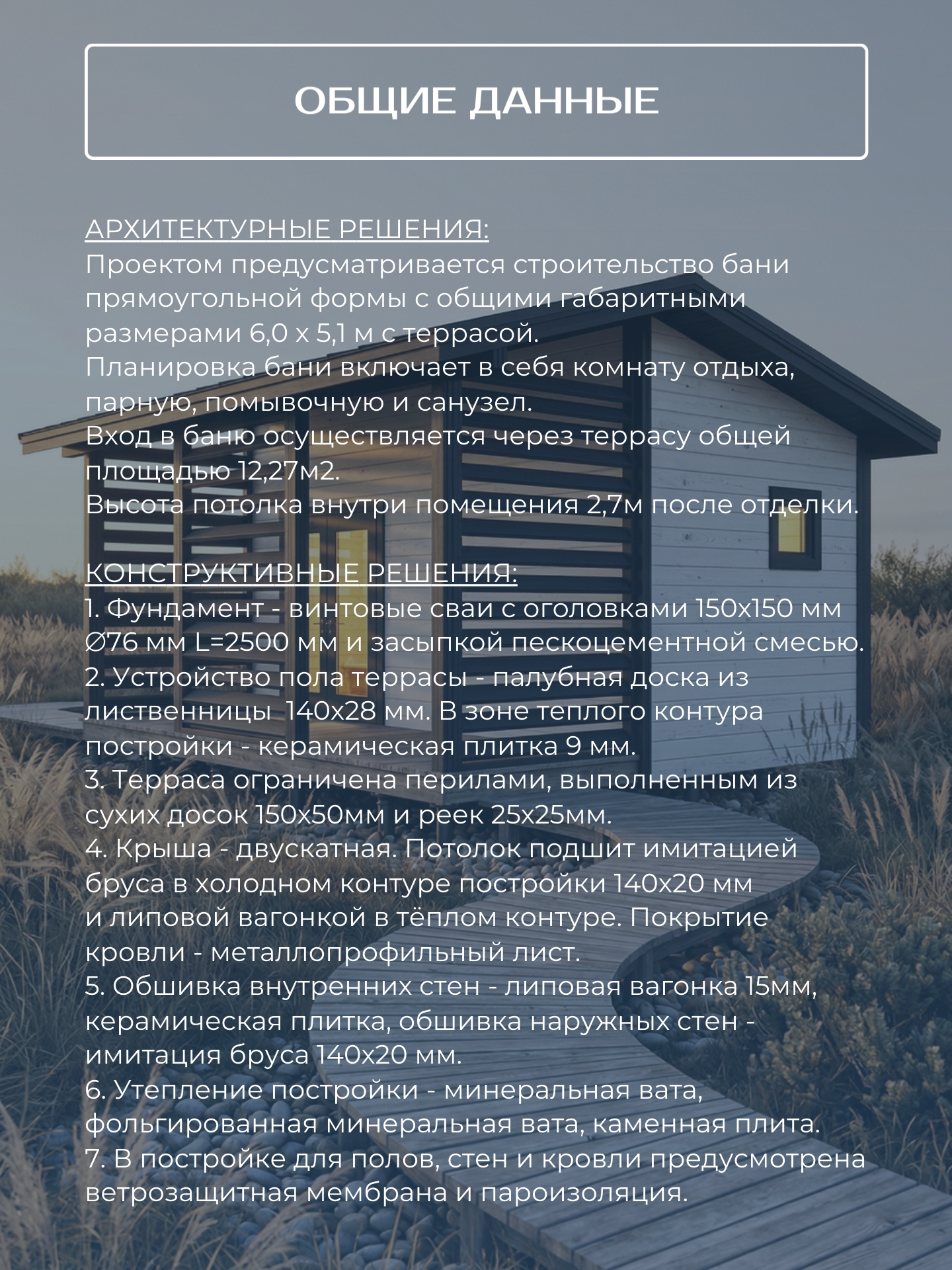

Проектом предусматривается строительство бани прямоугольной формы с общими габаритными размерами 6,0 на 5,1 метра. Высота потолка внутри помещения после отделки составляет 2,7 метра. Вход в баню осуществляется через террасу общей площадью 12,27 квадратных метра.

Архитектурные решения

Архитектурное решение отличается функциональностью и современным дизайном. Планировка бани включает в себя комнату отдыха, парную, помывочную и санузел. Наружная отделка фасада выполнена имитацией бруса. Крыша двускатная, покрытая металлопрофильным листом. Конструкция включает просторную открытую террасу с перилами.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 150х150 мм диаметром 76 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Каркас выполнен из сухой доски. Стены утеплены минеральной ватой, фольгированной минеральной ватой и каменной плитой. В конструкции предусмотрены ветрозащитная мембрана и пароизоляция. Обшивка внутренних стен выполнена липовой вагонкой толщиной 15 мм и керамической плиткой. Наружные стены обшиты имитацией бруса 140х20 мм. Потолок в теплом контуре подшит липовой вагонкой, в холодном — имитацией бруса. Устройство пола террасы выполнено из палубной доски из лиственницы 140х28 мм, в зоне теплого контура — из керамической плитки толщиной 9 мм. Терраса ограничена перилами, выполненными из сухих досок и реек.

Объемно-планировочные решения

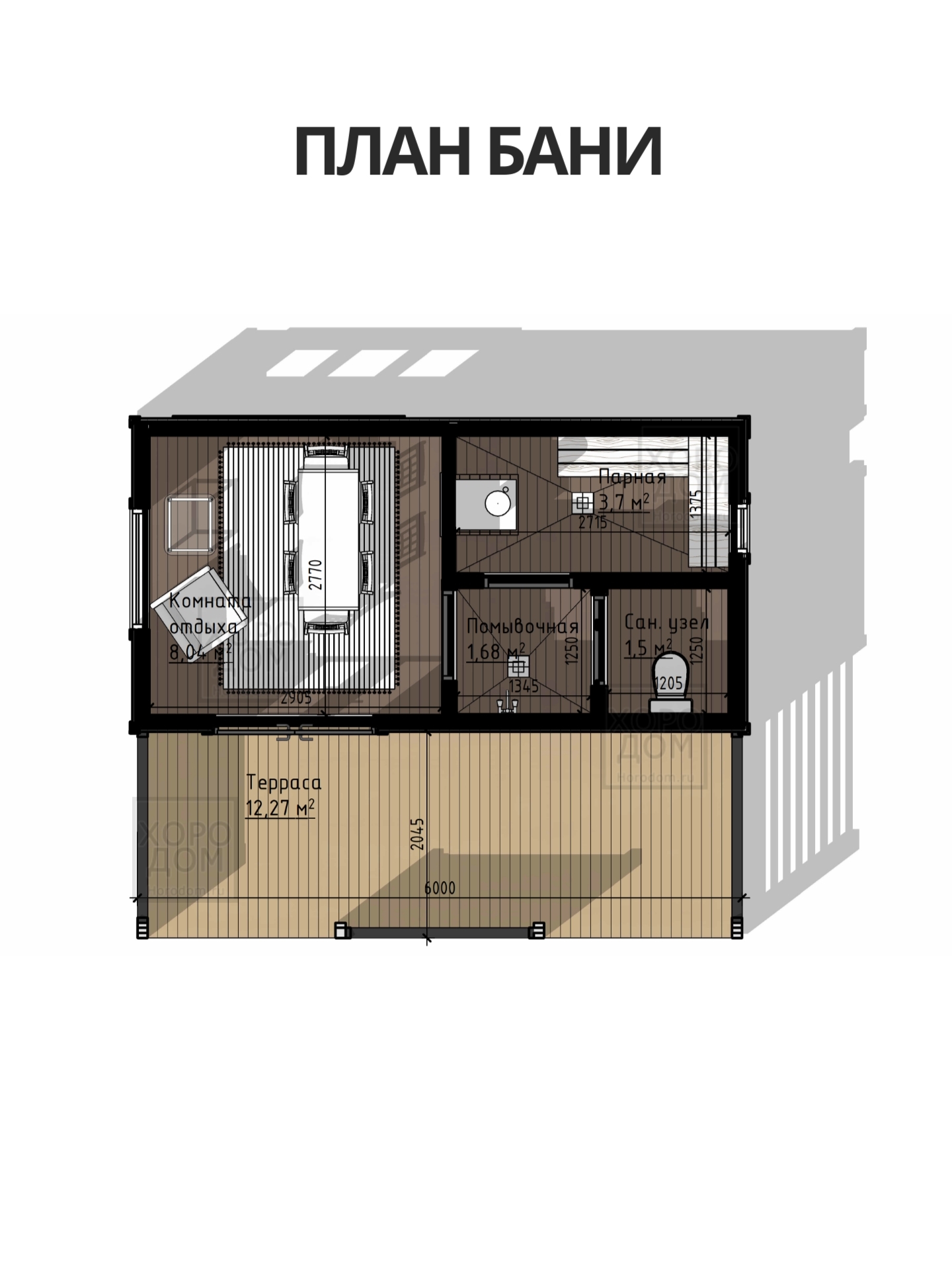

Планировка включает комнату отдыха площадью 8,04 квадратных метра, парную площадью 3,7 квадратных метра, помывочную площадью 1,68 квадратных метра и санузел площадью 1,5 квадратных метра. К основному объему примыкает терраса площадью 12,27 квадратных метра.

Состав рабочей документации

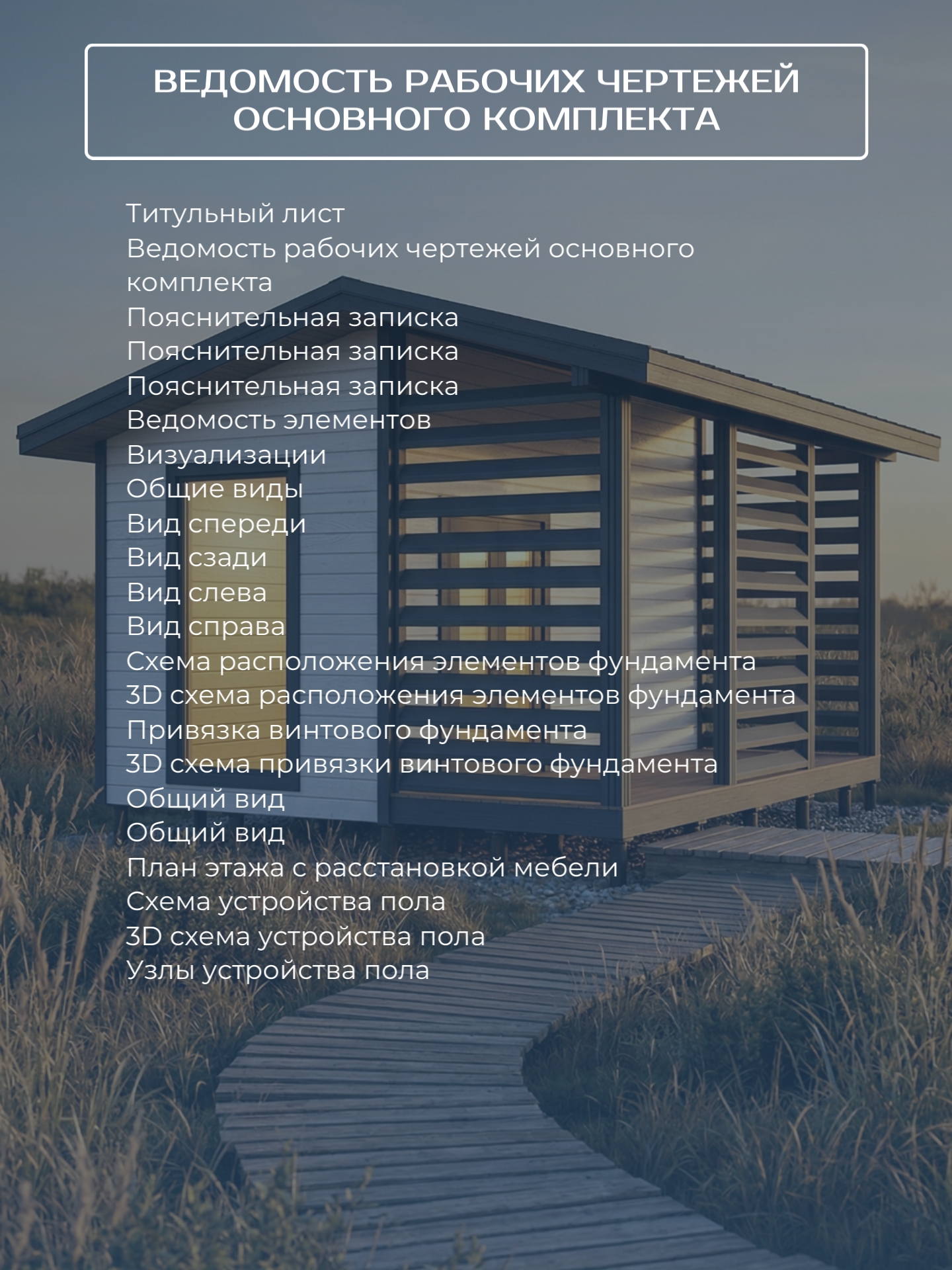

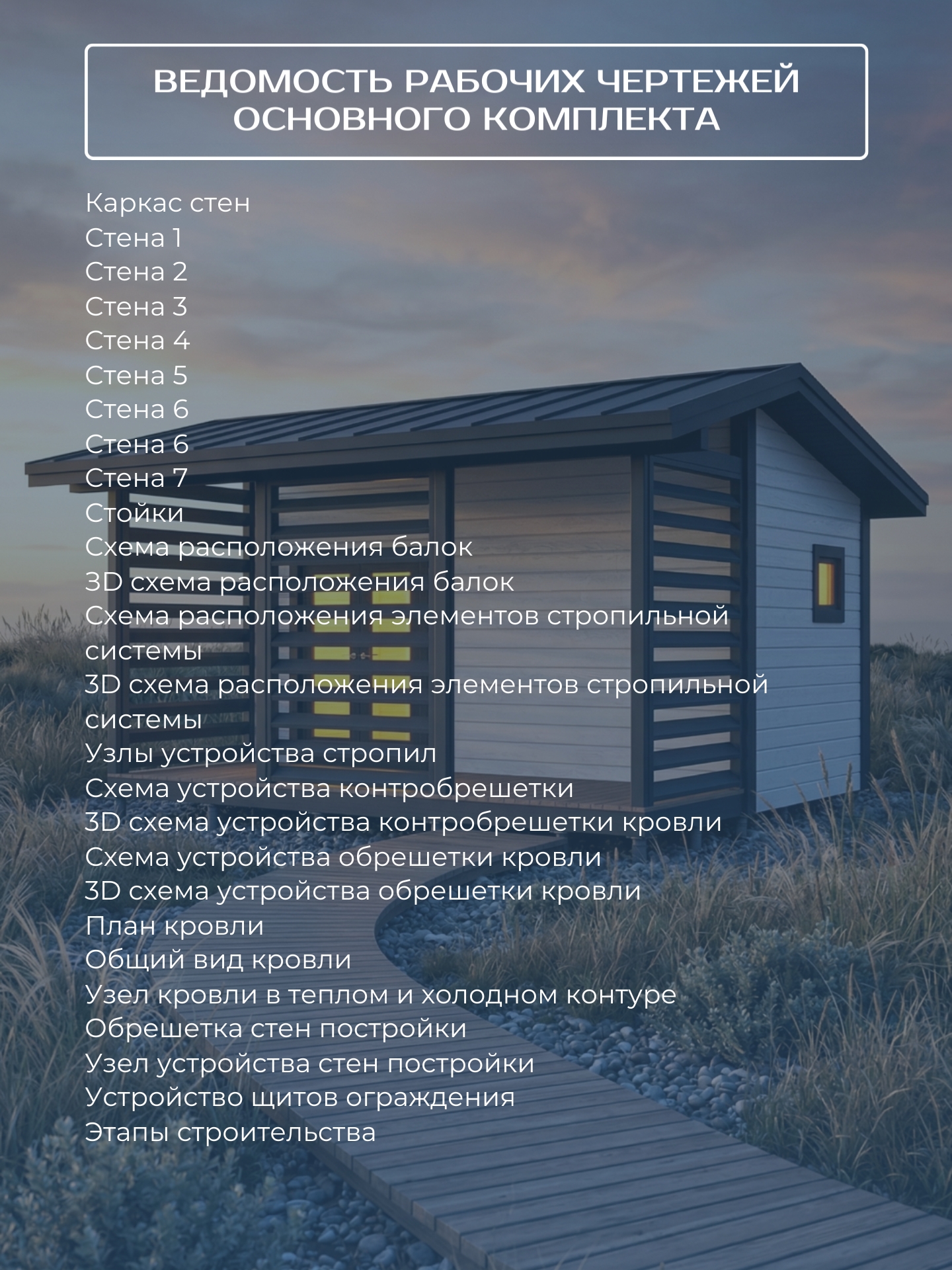

Рабочая документация представляет собой пошаговый проект для строительства с подробным описанием. В комплект входят титульный лист, ведомость рабочих чертежей, пояснительная записка и ведомость элементов. Предусмотрены визуализации и общие виды бани со всех сторон (спереди, сзади, слева, справа). Документация включает схемы расположения элементов фундамента с 3D схемами и привязкой винтового фундамента. В состав входят план этажа с расстановкой мебели, схемы и 3D схемы устройства пола, узлы устройства пола. Раздел каркаса стен включает чертежи стен 1-7 и стоек. Раздел кровли содержит схемы расположения балок и элементов стропильной системы с 3D схемами, узлы устройства стропил, схемы устройства контробрешетки и обрешетки с 3D визуализацией, план кровли, общий вид кровли и узел кровли в теплом и холодном контуре. Также предусмотрены чертежи обрешетки стен, узлы устройства стен, устройство щитов ограждения и этапы строительства. Дополнительно включены оптимизация раскроя пиломатериалов, пошаговая схема сборки, 3D узлы, визуально понятные чертежи и рекомендации по установке печи.
