Проект беседки 3,5×3,0 м / HDBD22

Общий метраж 10,5 м2

ПРОЕКТ БЕСЕДКИ

Размеры сооружения в плане составляют 3,5 × 3,0 м.

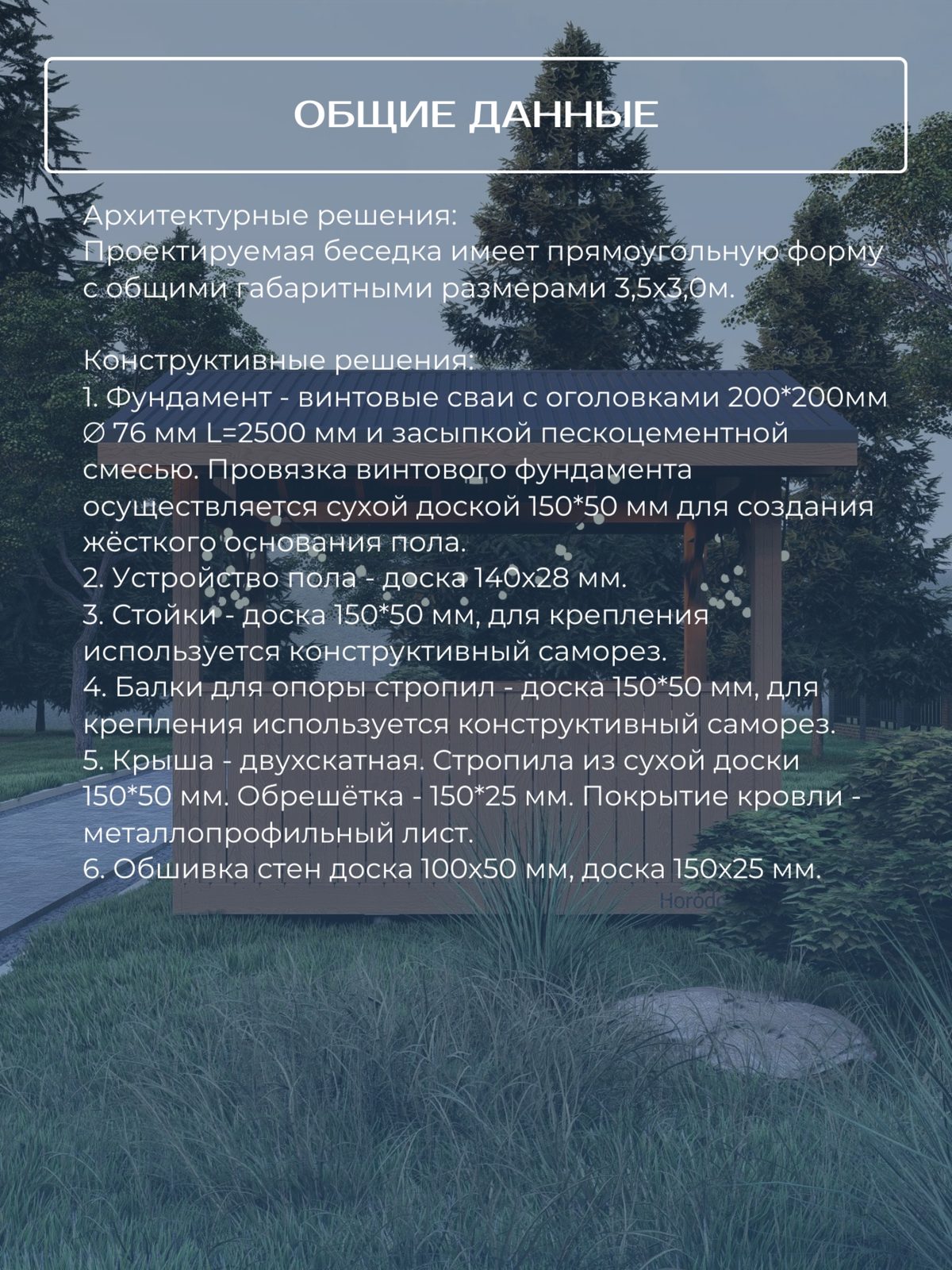

Проектируемая беседка имеет прямоугольную форму с общими габаритными размерами 3,5х3,0 м.

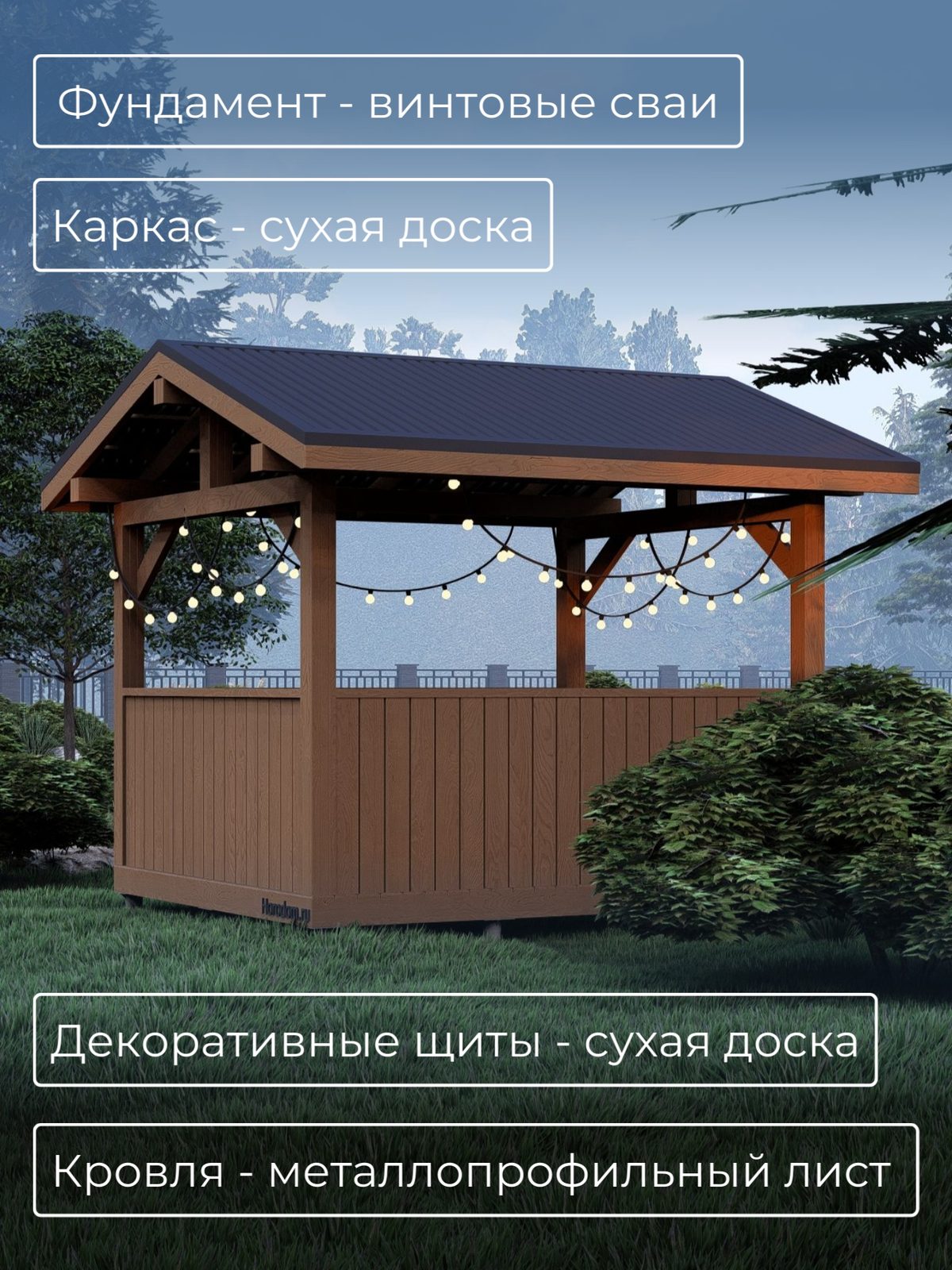

Фундамент — винтовые сваи с оголовками 200×200 мм (диаметр 76 мм, длина 2500 мм) с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150×50 мм для создания жёсткого основания пола. Пол — доска 140×28 мм. Каркас — стойки и балки для опоры стропил выполнены из сухой доски 150×50 мм. Для крепления используется конструктивный саморез. Кровля — двухскатная. Стропила из сухой доски 150×50 мм. Обрешётка — 150×25 мм. Покрытие кровли — металлопрофильный лист. Отделка — обшивка стен выполнена доской 100×50 мм и доской 150×25 мм (декоративные щиты из сухой доски).

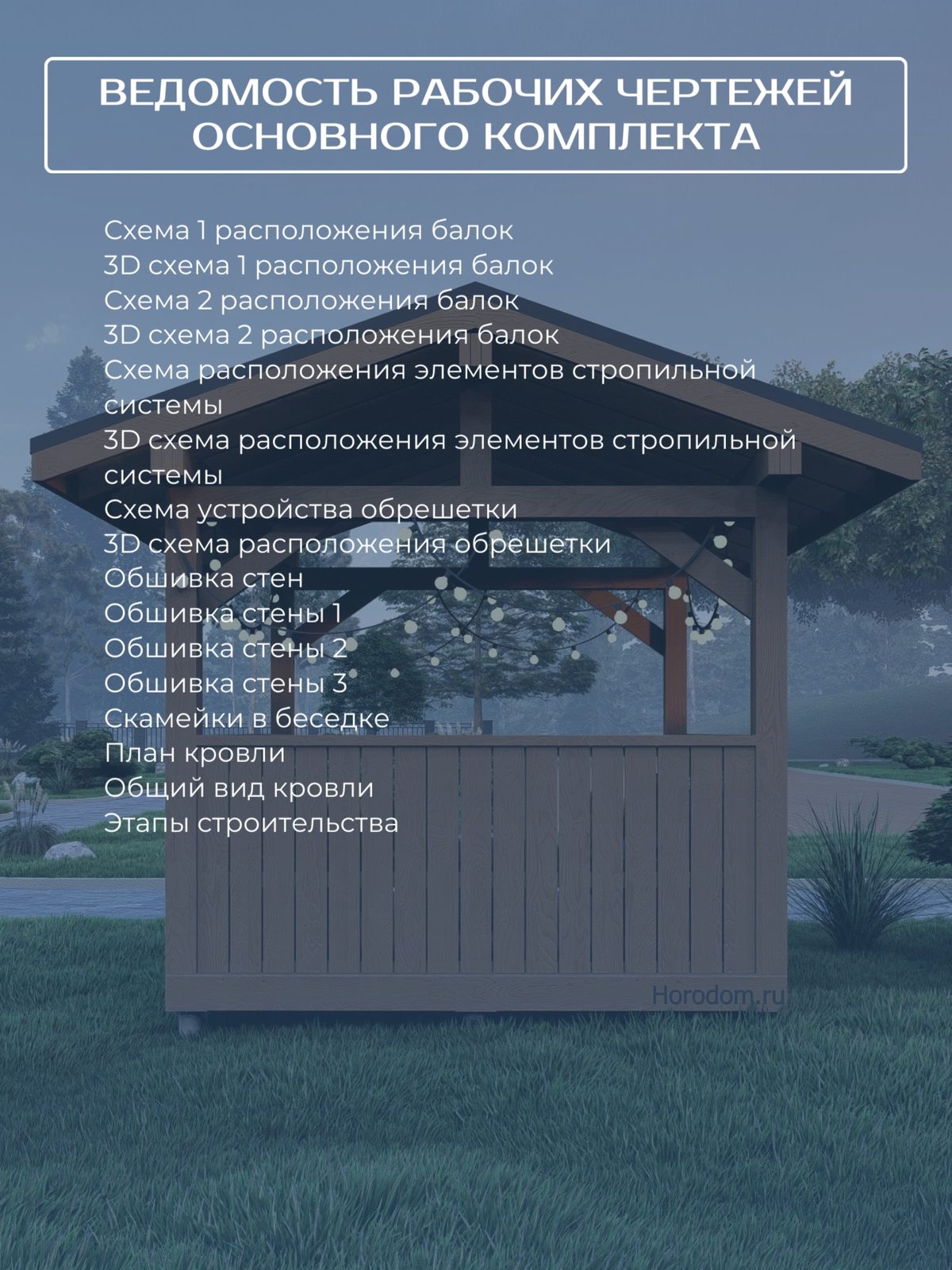

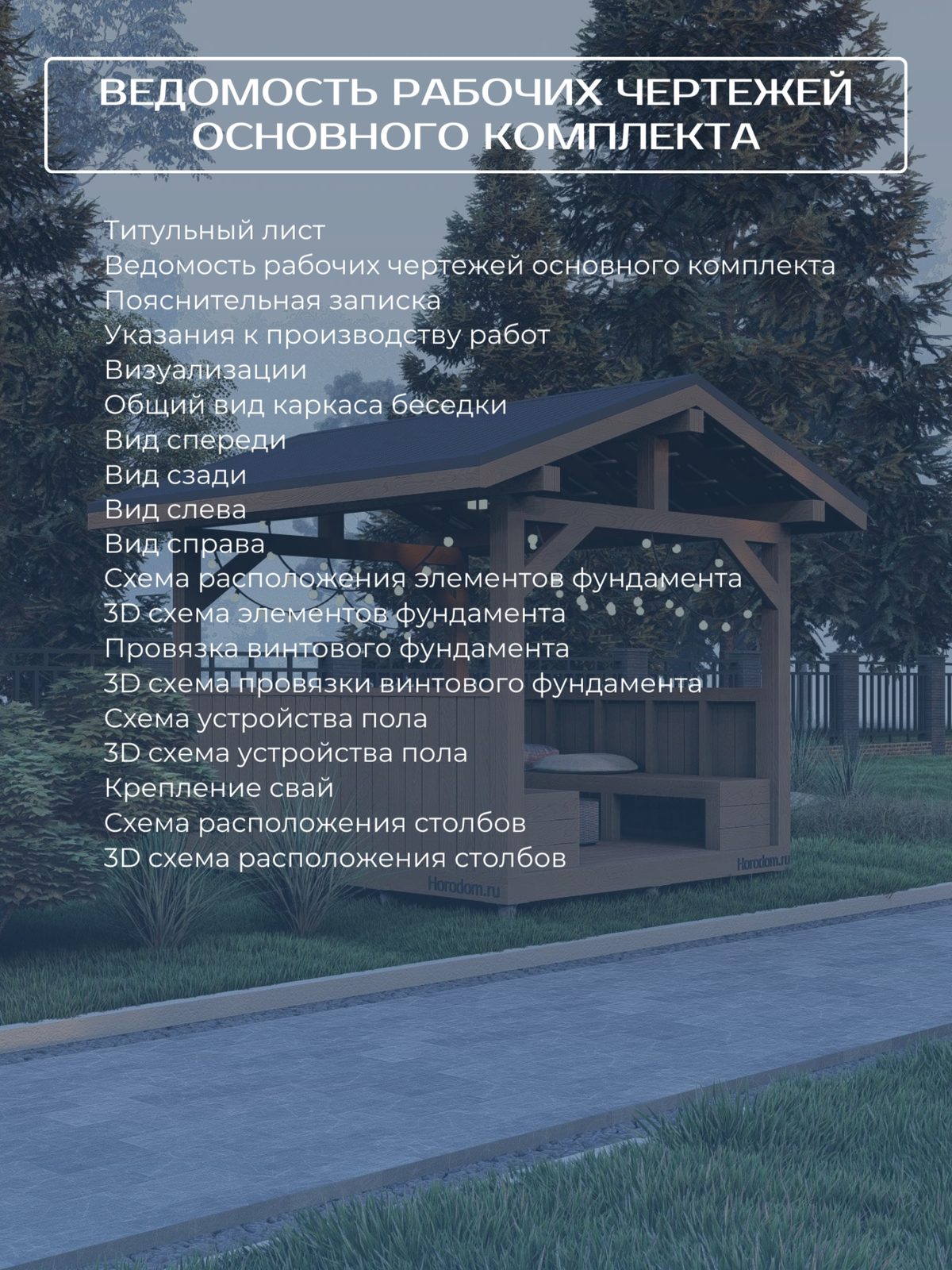

Проект включает титульный лист, ведомость рабочих чертежей, пояснительную записку, указания к производству работ, визуализации, общий вид каркаса беседки, виды спереди, сзади, слева и справа, схемы расположения элементов фундамента (в том числе 3D схемы), провязку винтового фундамента (в том числе 3D схемы), схему устройства пола (в том числе 3D схемы), крепление свай, схему расположения столбов (в том числе 3D схемы), схемы расположения балок (Схема 1 и Схема 2, в том числе 3D схемы), схему расположения элементов стропильной системы (в том числе 3D схемы), схему устройства обрешетки (в том числе 3D схемы), обшивку стен (общую и по стенам 1-3), скамейки в беседке, план и общий вид кровли, этапы строительства, оптимизацию раскроя пиломатериалов и пошаговую схему сборки.
