Проект беседки 4,0×3,0 м / HDBD10

Общий метраж 9 м2

ПРОЕКТ БЕСЕДКИ

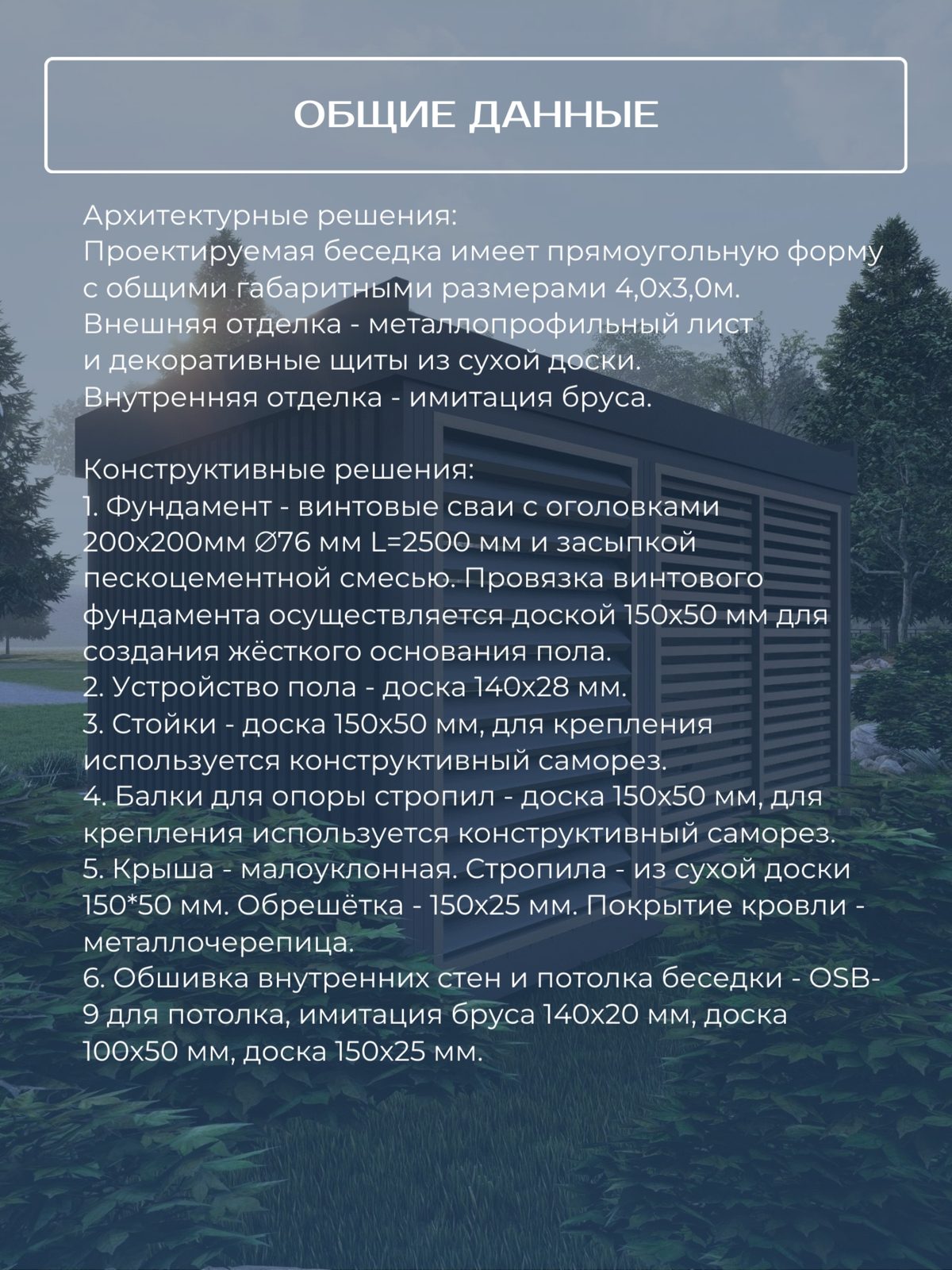

Размеры сооружения в плане составляют 4,0 × 3,0 м. Проектируемая беседка имеет прямоугольную форму.

Внешняя отделка выполнена из металлопрофильного листа и декоративных щитов из сухой доски. Внутренняя отделка — имитация бруса.

Фундамент — винтовые сваи с оголовками 200×200 мм (диаметр 76 мм, длина 2500 мм) с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется доской 150×50 мм для создания жёсткого основания пола. Пол — доска 140×28 мм. Каркас — стойки и балки для опоры стропил выполнены из доски 150×50 мм. Для крепления используется конструктивный саморез. Кровля — малоуклонная. Стропила из сухой доски 150×50 мм. Обрешётка — 150×25 мм. Покрытие кровли — металлочерепица (или металлопрофильный лист). Отделка — обшивка внутренних стен и потолка беседки выполнена из OSB-9 (для потолка), имитации бруса 140×20 мм, доски 100×50 мм и доски 150×25 мм.

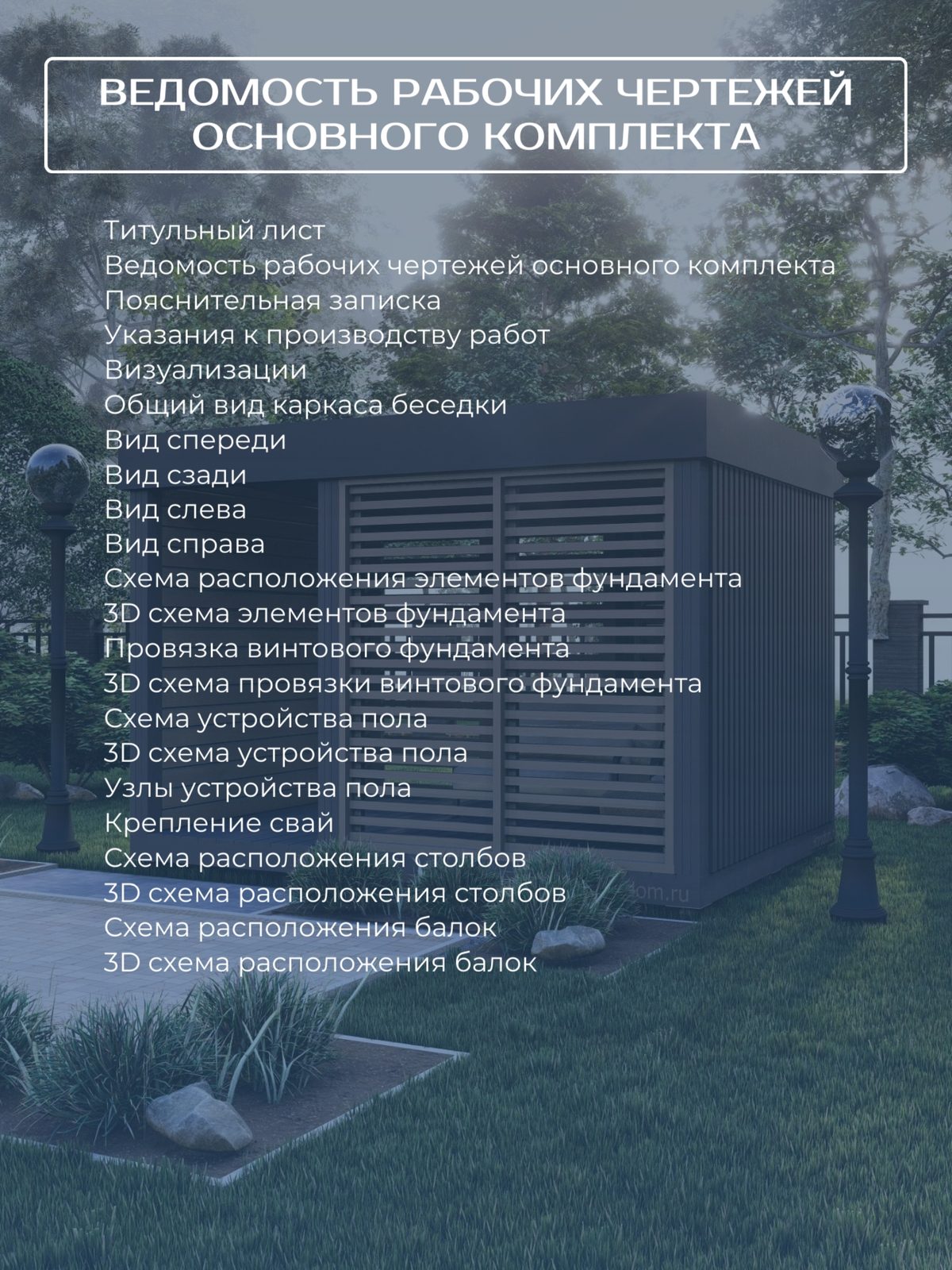

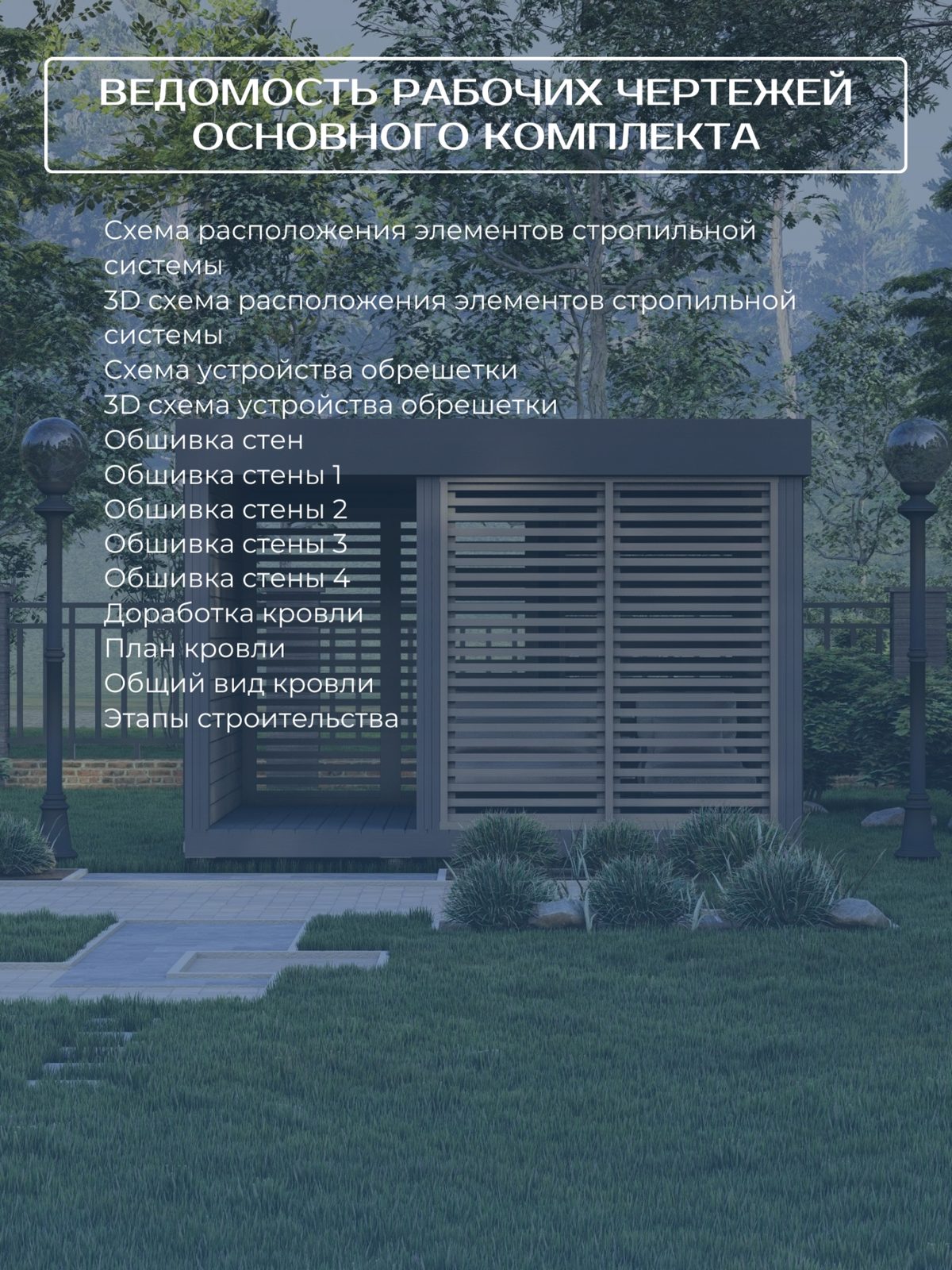

Проект включает титульный лист, ведомость рабочих чертежей, пояснительную записку, спецификацию расхода основных материалов, визуализации, общие виды каркаса, виды спереди, сзади, слева и справа, схемы расположения элементов фундамента, пола, стоек, столбов и балок (в том числе 3D схемы), узлы устройства пола и крепления свай/стоек, схемы стропильной системы и обрешетки (в том числе 3D схемы), чертежи обшивки стен, планы и общие виды кровли, доработку кровли и этапы строительства. Также предусмотрены оптимизация раскроя пиломатериалов и пошаговая схема сборки.
