Проект беседки 6,0×6,0 м / HDBT1

Общий метраж 9 м2

ПРОЕКТ КАРКАСНОЙ БЫТОВКИ/БЕСЕДКИ

Размеры строения в осях составляют 6,0 × 6,0 м.

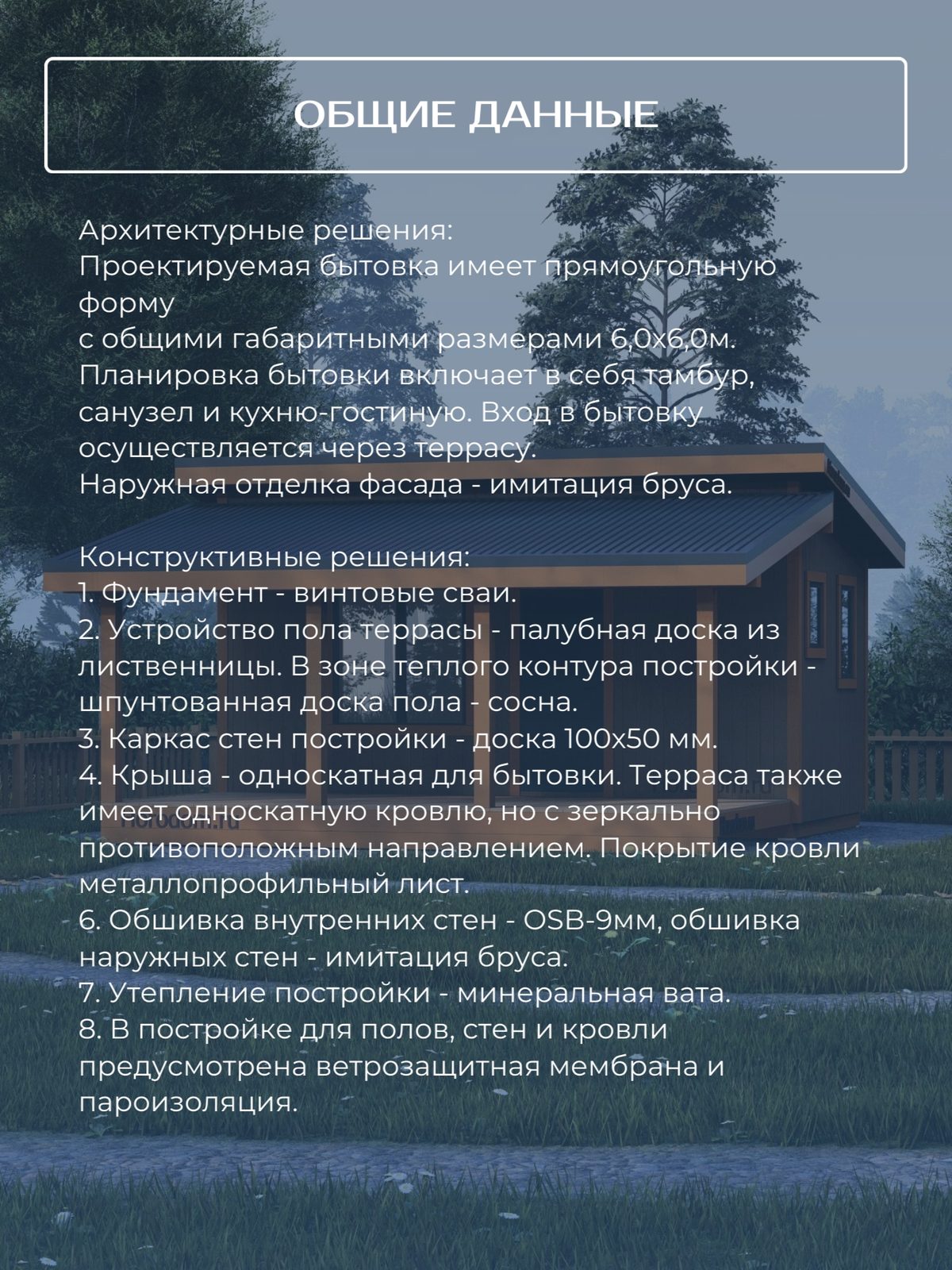

Проектируемая постройка имеет прямоугольную форму. Наружная отделка фасада выполнена из имитации бруса. Покрытие кровли — металлопрофильный лист (односкатная крыша). Вход в постройку осуществляется через террасу.

Фундамент — винтовые сваи. Каркас стен выполнен из сухой доски сечением 100×50 мм. Утепление постройки — минеральная вата. Обшивка внутренних стен — OSB-9мм, наружных стен — имитация бруса. Устройство пола террасы — палубная доска из лиственницы, в зоне теплого контура — шпунтованная доска пола из сосны. Предусмотрена ветрозащитная мембрана и пароизоляция.

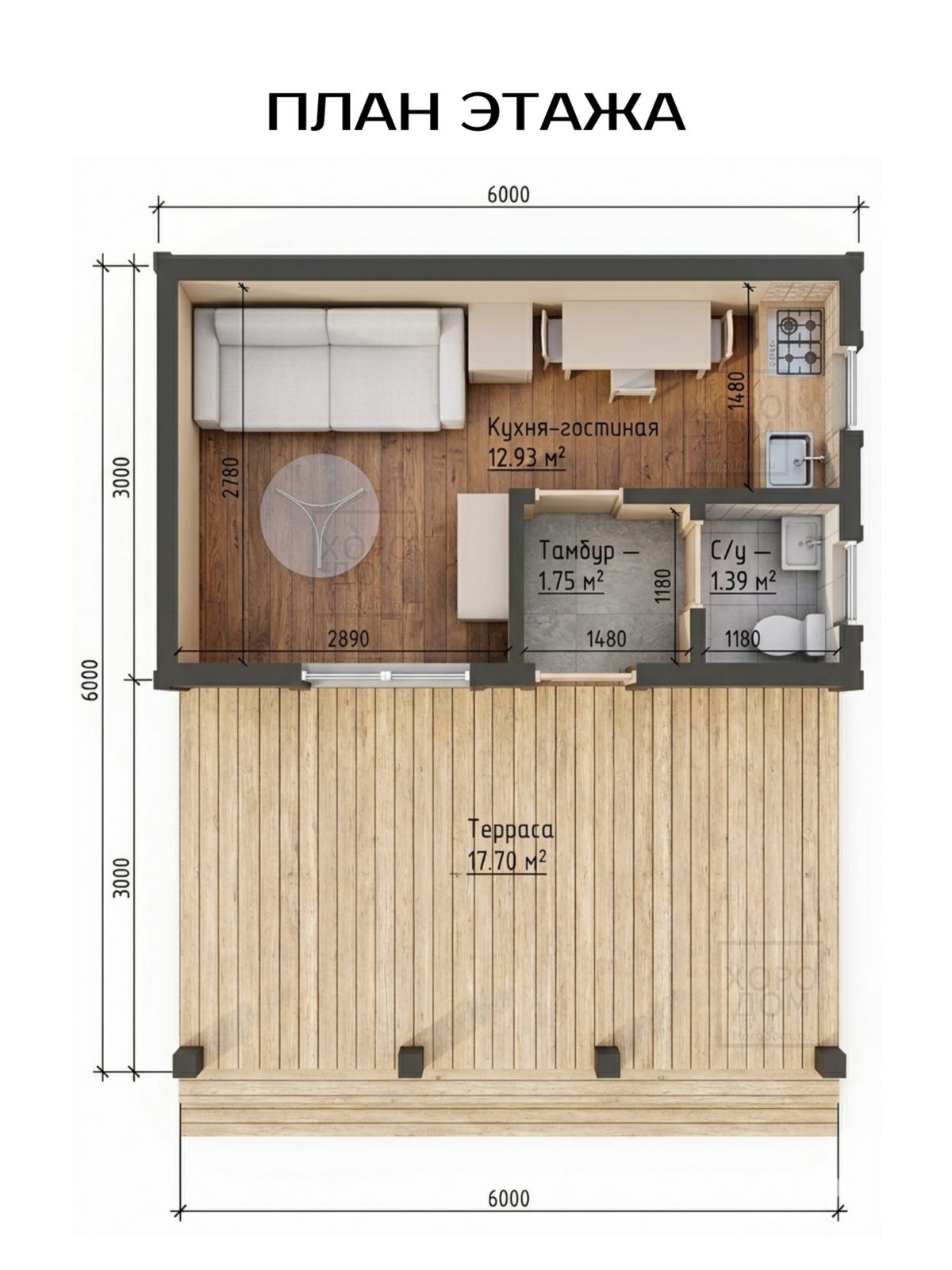

Планировка включает в себя: кухню-гостиную площадью 12,93 м², тамбур 1,75 м², санузел 1,39 м² и террасу площадью 17,70 м².

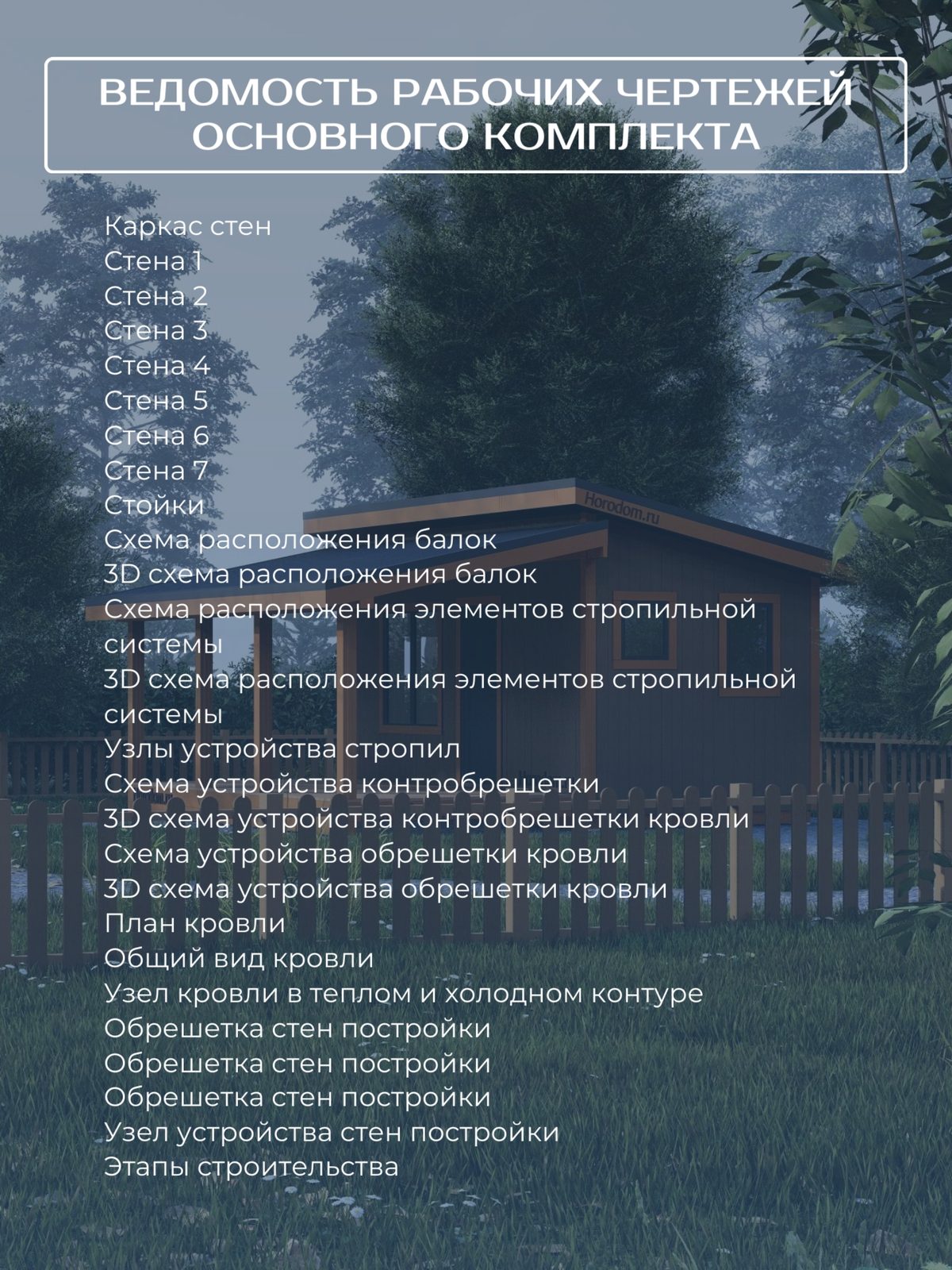

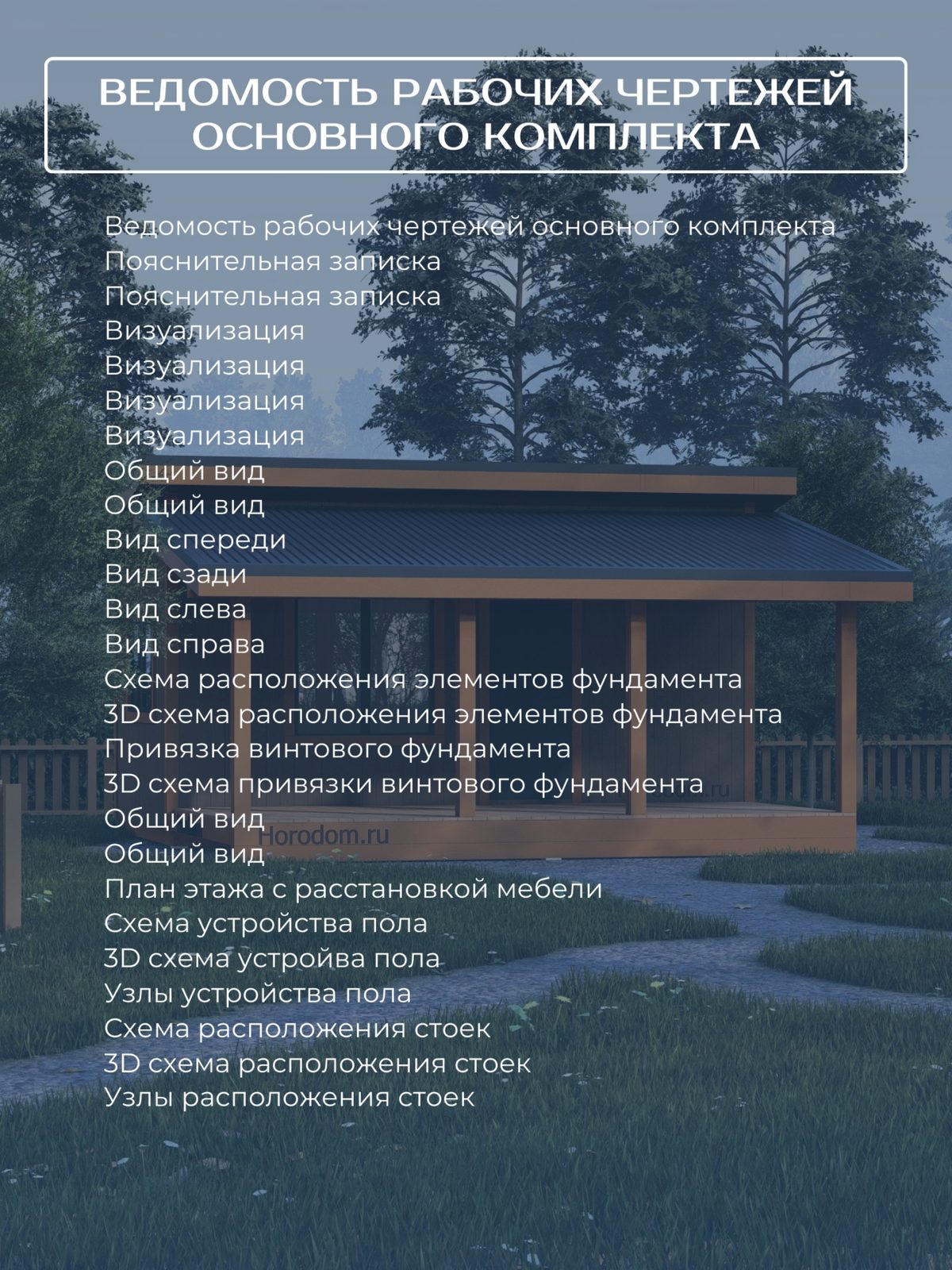

Проект включает: ведомость рабочих чертежей, пояснительную записку, визуализации, общие виды со всех сторон, каркас стен (7 стен), стойки, схемы и 3D схемы расположения балок, стропильной системы и элементов фундамента, привязку винтового фундамента, узлы устройства стропил, контробрешетки и обрешетки кровли, план и общий вид кровли, узел кровли в теплом и холодном контуре, обрешетку и узлы устройства стен, схему устройства пола с узлами, план этажа с расстановкой мебели, этапы строительства и 3D узлы.
