Проект беседки / HDB3X3D

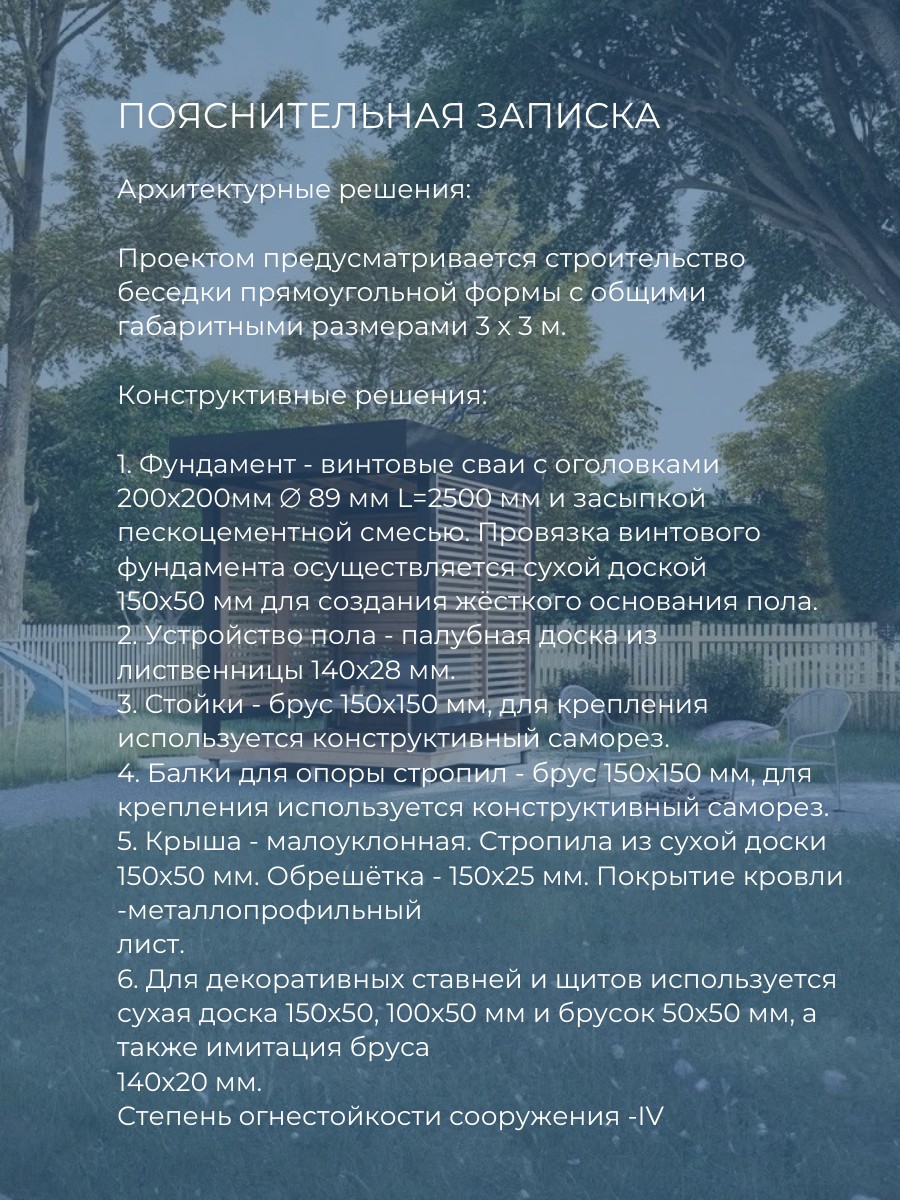

Архитектурные решения:

Проектом предусматривается строительство беседки прямоугольной формы с общими габаритными размерами 3 х 3 м.

Конструктивные решения:

1. Фундамент - винтовые сваи с оголовками 200х200мм ⌀ 89 мм L=2500 мм и засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской

150х50 мм для создания жёсткого основания пола.

2. Устройство пола - палубная доска из лиственницы 140х28 мм.

3. Стойки - брус 150х150 мм, для крепления

используется конструктивный саморез.

4. Балки для опоры стропил - брус 150х150 мм, для крепления используется конструктивный саморез.

5. Крыша - малоуклонная. Стропила из сухой доски 150х50 мм. Обрешётка - 150х25 мм. Покрытие кровли -металлопрофильный лист.

6. Для декоративных ставней и щитов используется сухая доска 150х50, 100х50 мм и брусок 50х50 мм, а также имитация бруса140х20 мм.

Степень огнестойкости сооружения -IV
