Проект бытовки с дровником 4,2х7,5м / OPBT2

Проект бытовки с дровником 4,2х7,5м

Общие данные:

Размеры здания в осях составляют 4,20 × 7,50 м.

Архитектурные решения:

Проектируемое здание — каркасная бытовка прямоугольной формы. Наружная отделка фасада выполнена из имитации бруса. Покрытие кровли — металлопрофильный лист (односкатная крыша). Вход в постройку осуществляется через террасу. На террасе также предусмотрен дровник, ограниченный щитом.

Конструктивные решения:

Фундамент — винтовые сваи. Каркас стен выполнен из доски сечением 100×50 мм. Утепление постройки — минеральная вата. Обшивка внутренних стен — OSB-9мм, наружных стен — имитация бруса. Устройство пола террасы — палубная доска из лиственницы, в зоне теплого контура — шпунтованная доска пола (сосна). Предусмотрена ветрозащитная мембрана и пароизоляция.

Объемно-планировочные решения:

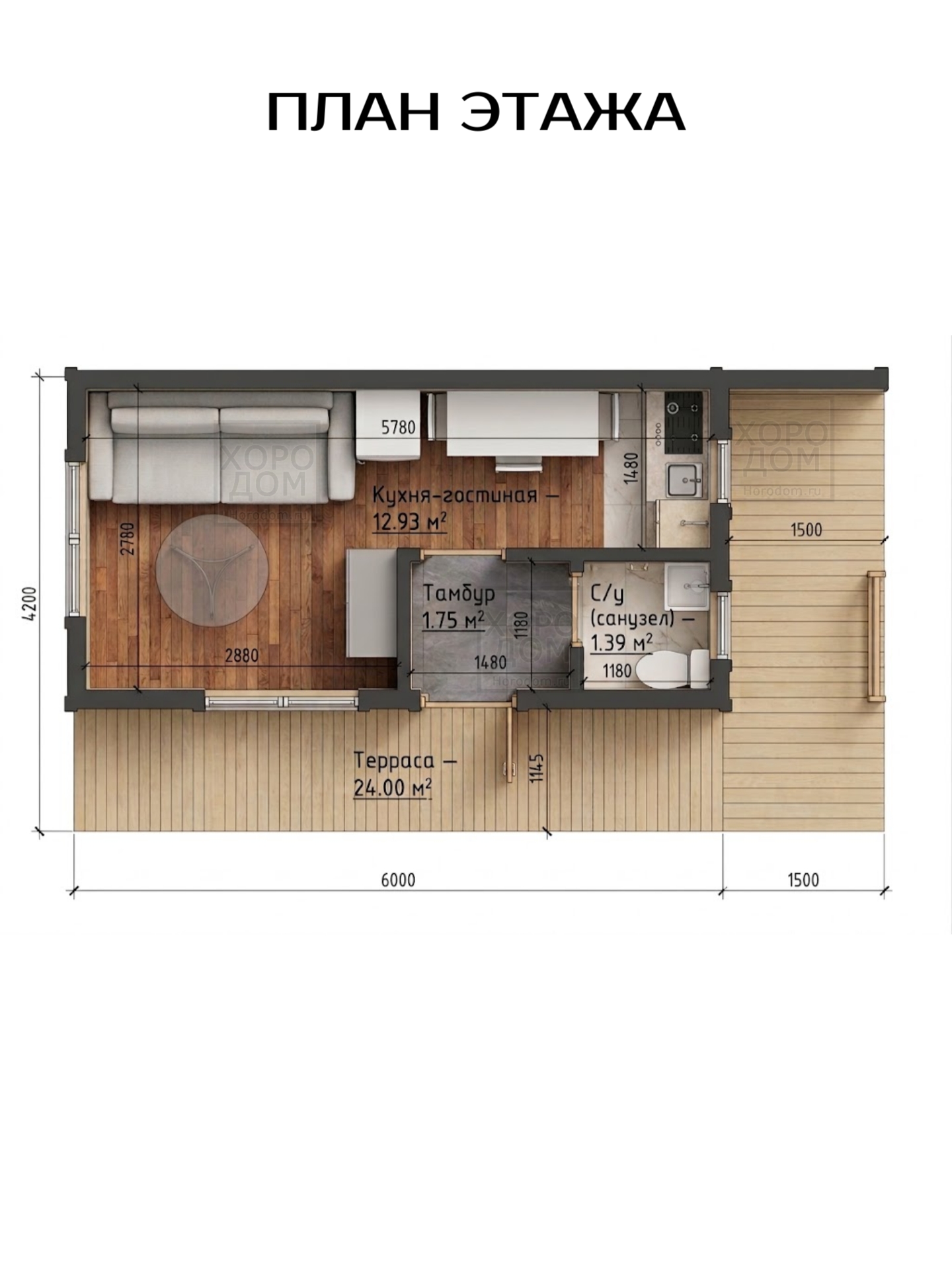

Планировка включает в себя кухню-гостиную площадью 12,93 м², тамбур 1,75 м², санузел 1,39 м² и террасу площадью 24,00 м² с дровником.

Состав рабочей документации:

Проект включает: ведомость рабочих чертежей, пояснительную записку, ведомость элементов, визуализации, общие виды со всех сторон, план этажа с расстановкой мебели, схему и 3D схему расположения элементов фундамента, привязку винтового фундамента, схему и 3D схему устройства пола, узлы устройства пола, каркас стен (7 стен), дровник, схему и 3D схему расположения стоек, узлы расположения стоек, схему и 3D схему стропильной системы, узлы устройства стропил, схему и 3D схему устройства контробрешетки и обрешетки кровли, план и общий вид кровли, узел кровли в теплом и холодном контуре, обрешетку и узлы устройства стен, этапы строительства.
