Проект дома 101 м2 / Керамзитобетон / 1 этаж / 12.15×9.55 м / OPGD136

Проект одноэтажного дома из керамзитобетона с 3 спальнями 101м2

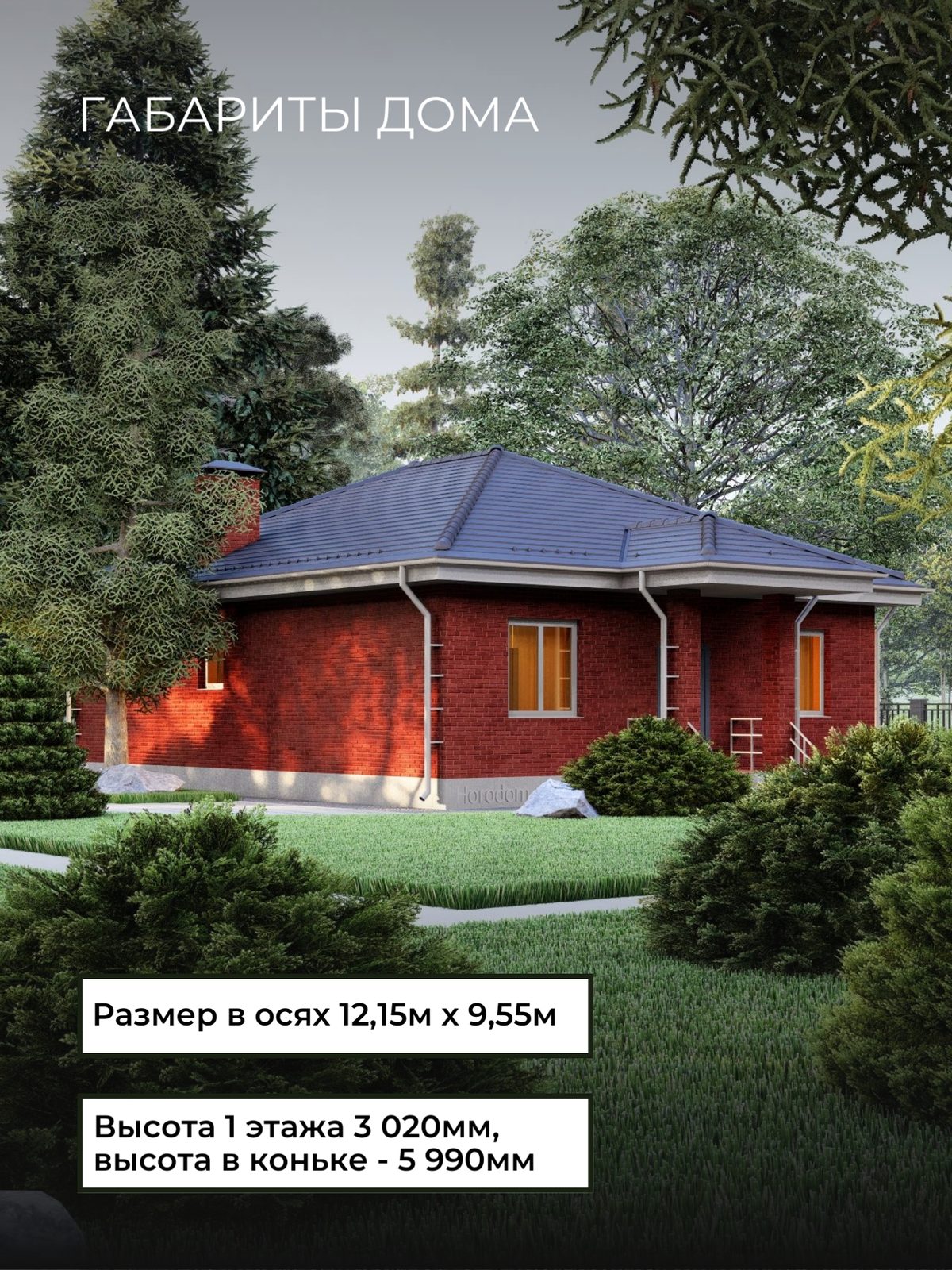

Общие данные: Размеры здания в осях составляют 12,15 × 9,55 м. Высота этажа — 3 020 мм. Высота в коньке — 5 990 мм.

Архитектурные решения: Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.

Конструктивные решения: Фундамент — свайно-ростверковый. Стены выполнены из керамзитобетона толщиной 190 мм с утеплением 100 мм.

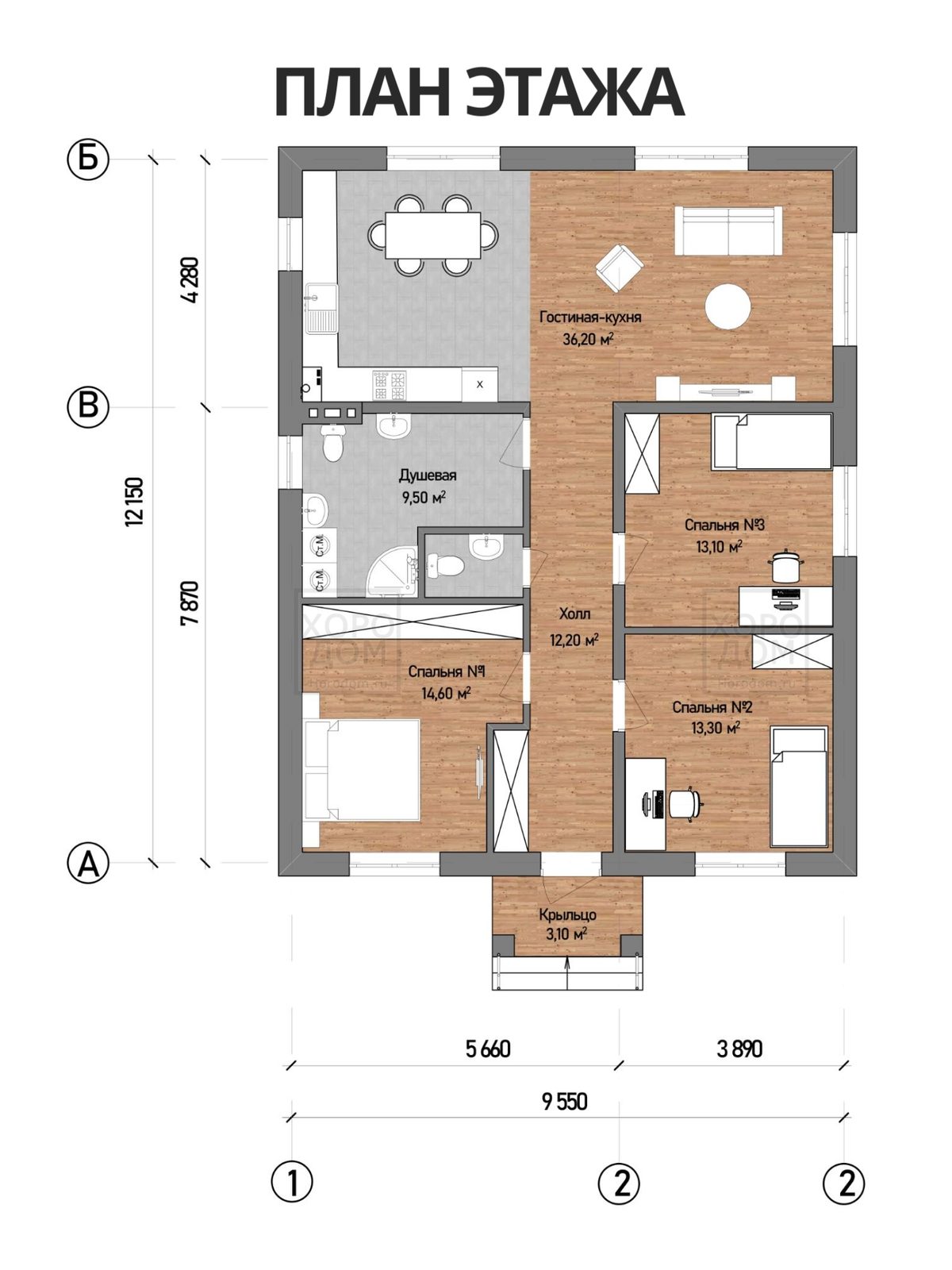

Объемно-планировочные решения: Планировка дома включает: кухню-гостиную площадью 36,20 м², три спальни (14,60 м², 13,30 м², 13,10 м²), холл 12,20 м², душевую 9,50 м², крыльцо 3,10 м², а также второй совмещенный санузел.

Состав рабочей документации: Архитектурный раздел (АС) включает: общие данные, общие указания, схему расположения свай, сваю СБН1, схему расположения ростверка, схемы расположения свай и ростверка (зеркальный вариант), архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочный план на отм. 0.000, архитектурный и кладочный планы на отм. 0.000 (зеркальный вариант), ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия, схему расположения стропил.
