Проект дома 102,4 м2 / Керамзитобетон / 1 этаж / 12,20×9,47 м / HD82

Общий метраж 102,4 м2

3 спальни

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

Размеры здания в осях составляют 12,20 × 9,47 м. Высота этажа — 2 850 мм. Высота в коньке — 5 760 мм.

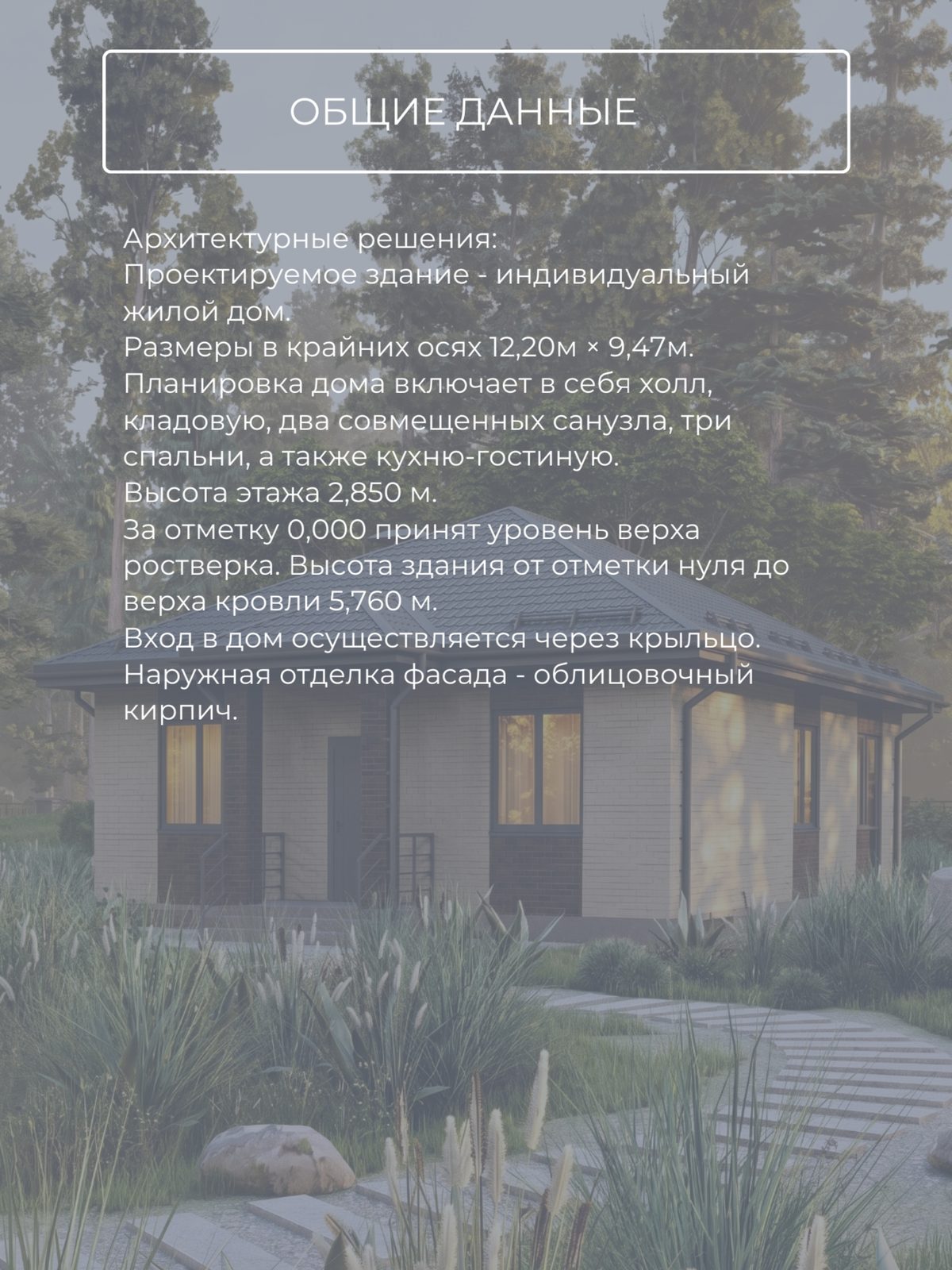

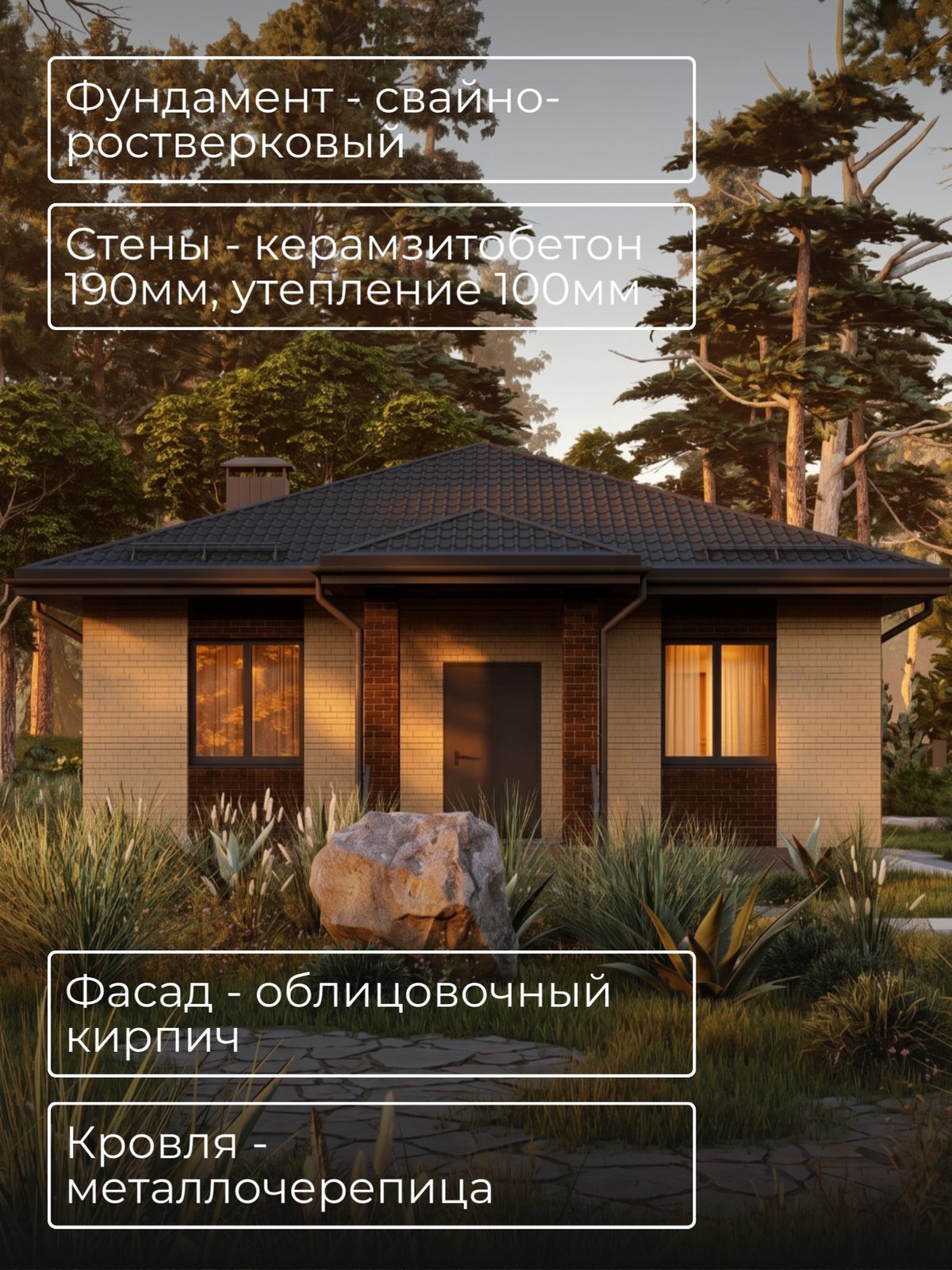

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.

Фундамент — свайно-ростверковый. Стены выполнены из керамзитобетона толщиной 190 мм с утеплением 100 мм.

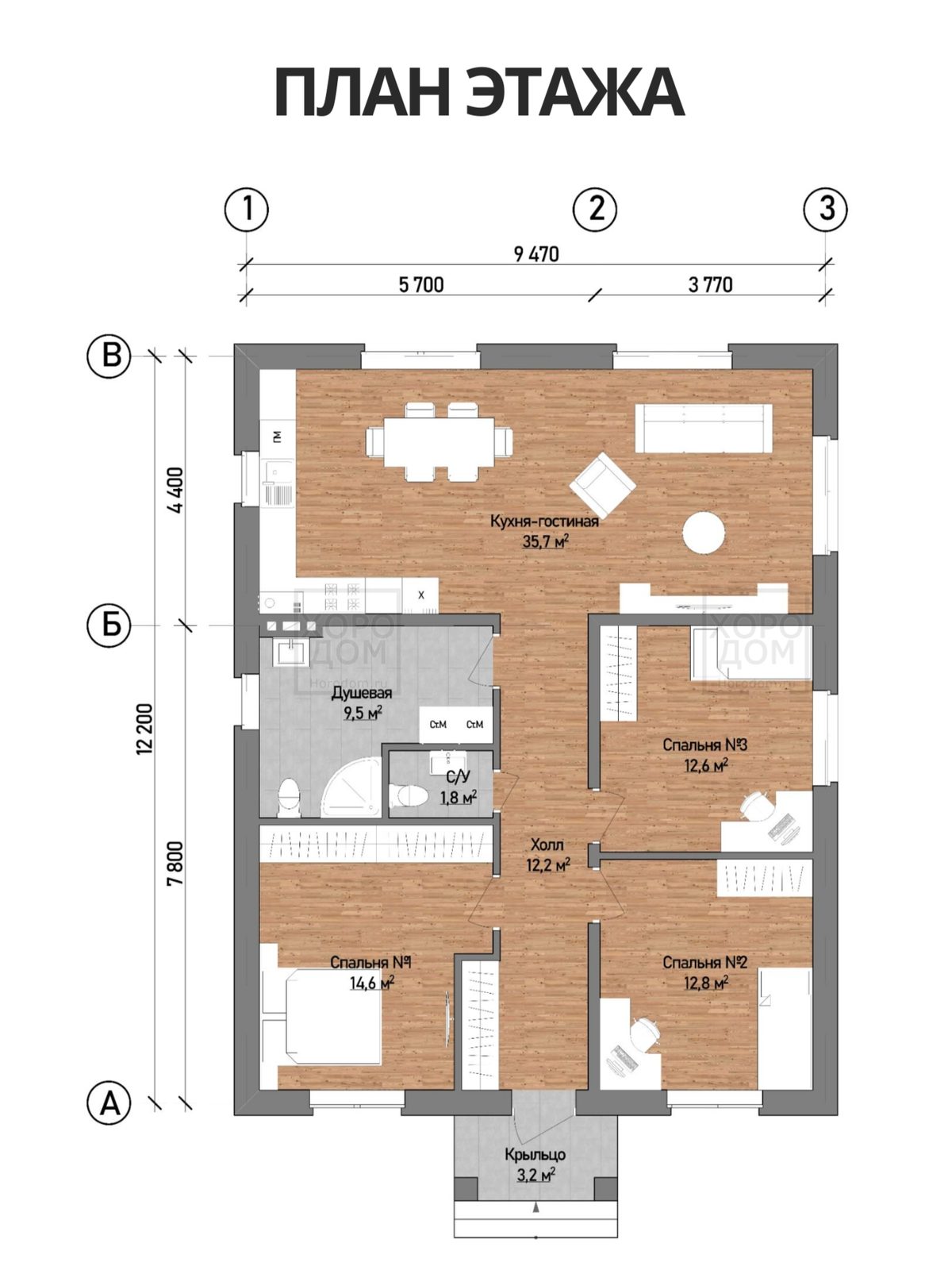

Планировка дома включает: кухню-гостиную площадью 35,7 м², холл 12,2 м², три спальни (14,6 м², 12,8 м², 12,6 м²), душевую 9,5 м², санузел 1,8 м² и крыльцо 3,2 м².

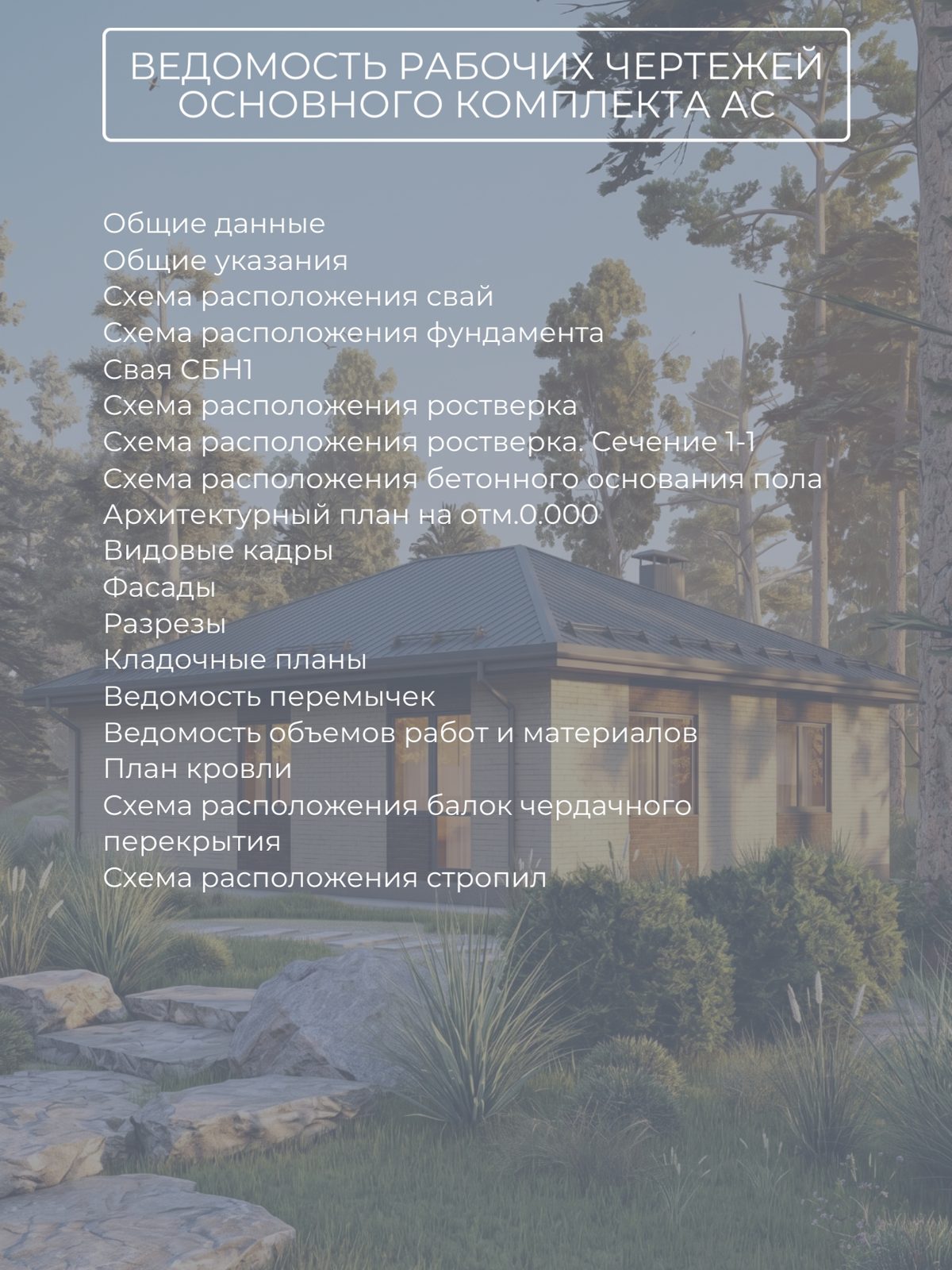

Архитектурно-строительный раздел (АС) включает: общие данные и указания, схему расположения свай (свая СБН1) и ростверка (с сечением 1-1), схему бетонного основания пола, архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочные планы, ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
