Проект дома 103,5 м2 / Кирпич / 2 этажа / 9,50×6,90 м / HD91

Общий метраж 103,5 м2

3 спальни

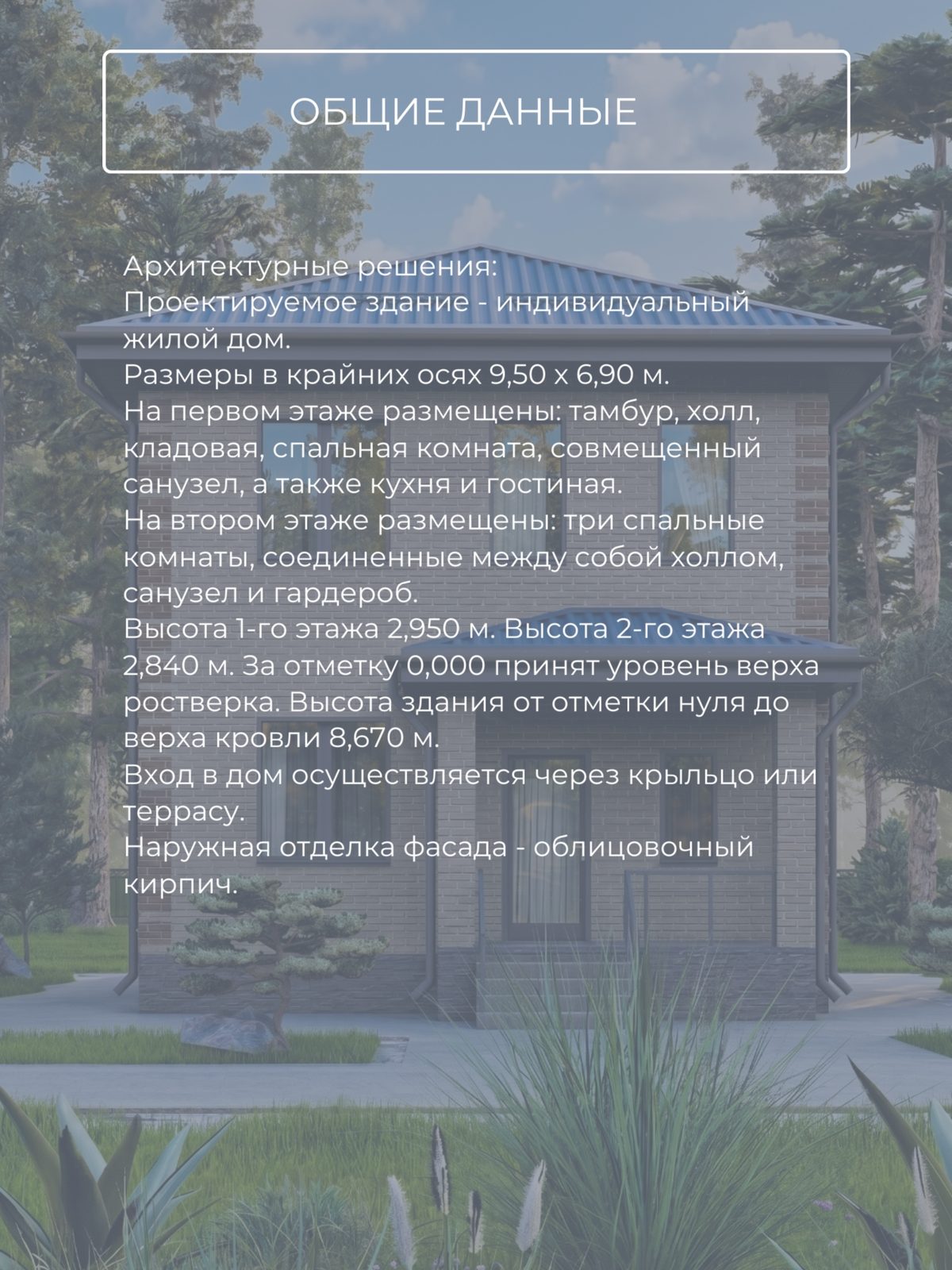

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

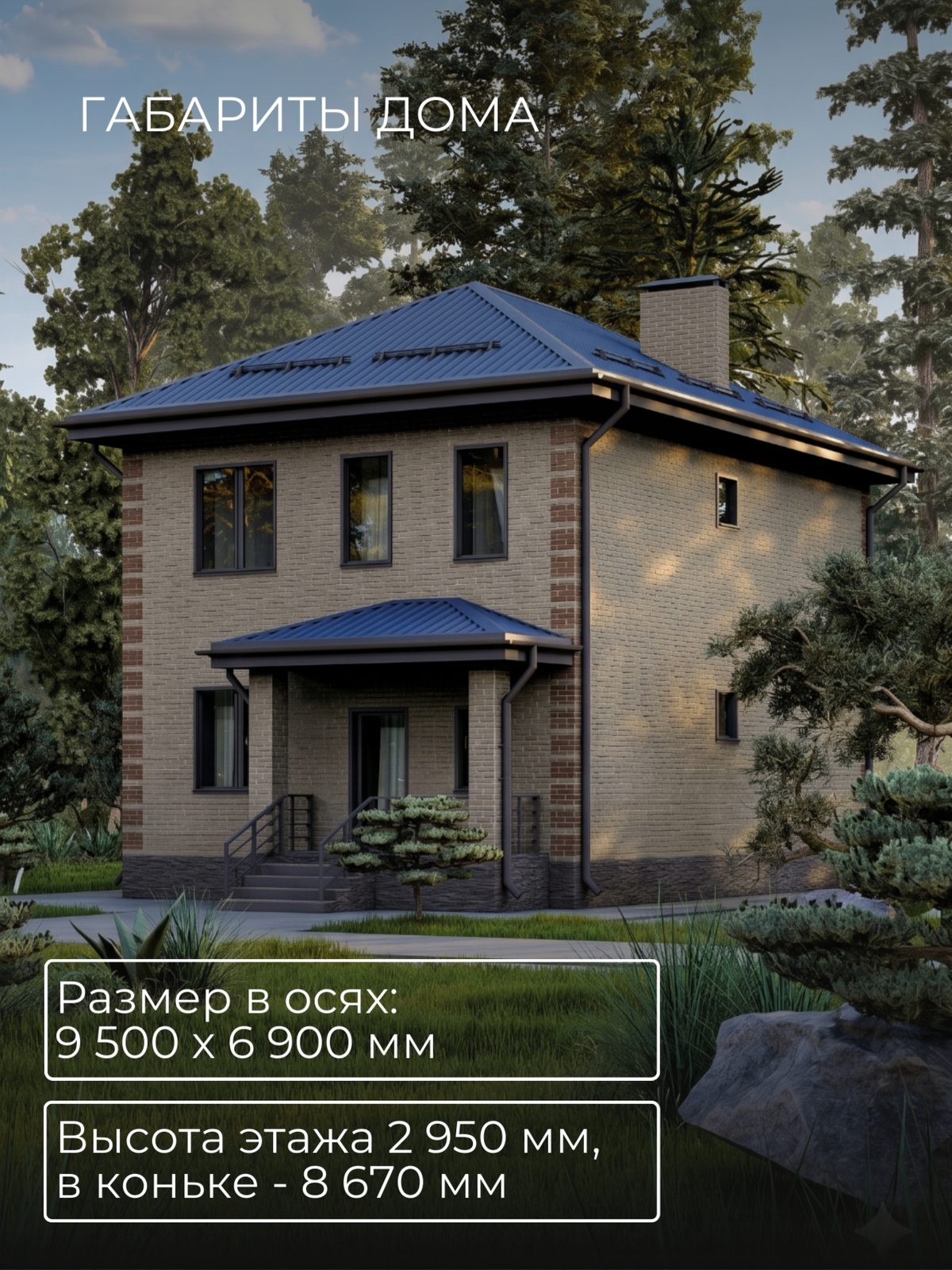

Размеры здания в осях составляют 9,50 × 6,90 м. Высота 1-го этажа — 2 950 мм. Высота в коньке — 8 670 мм.

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.

Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.

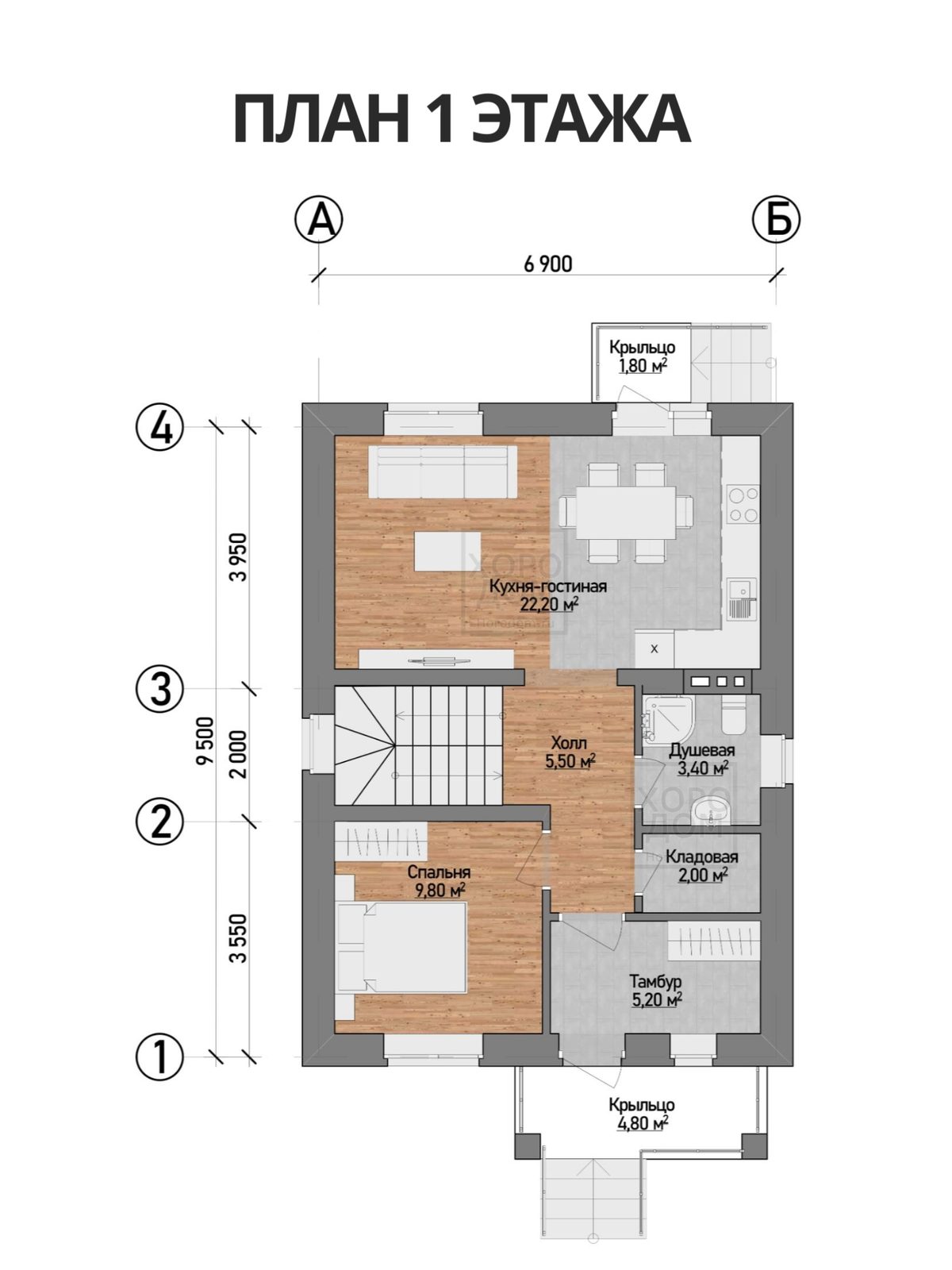

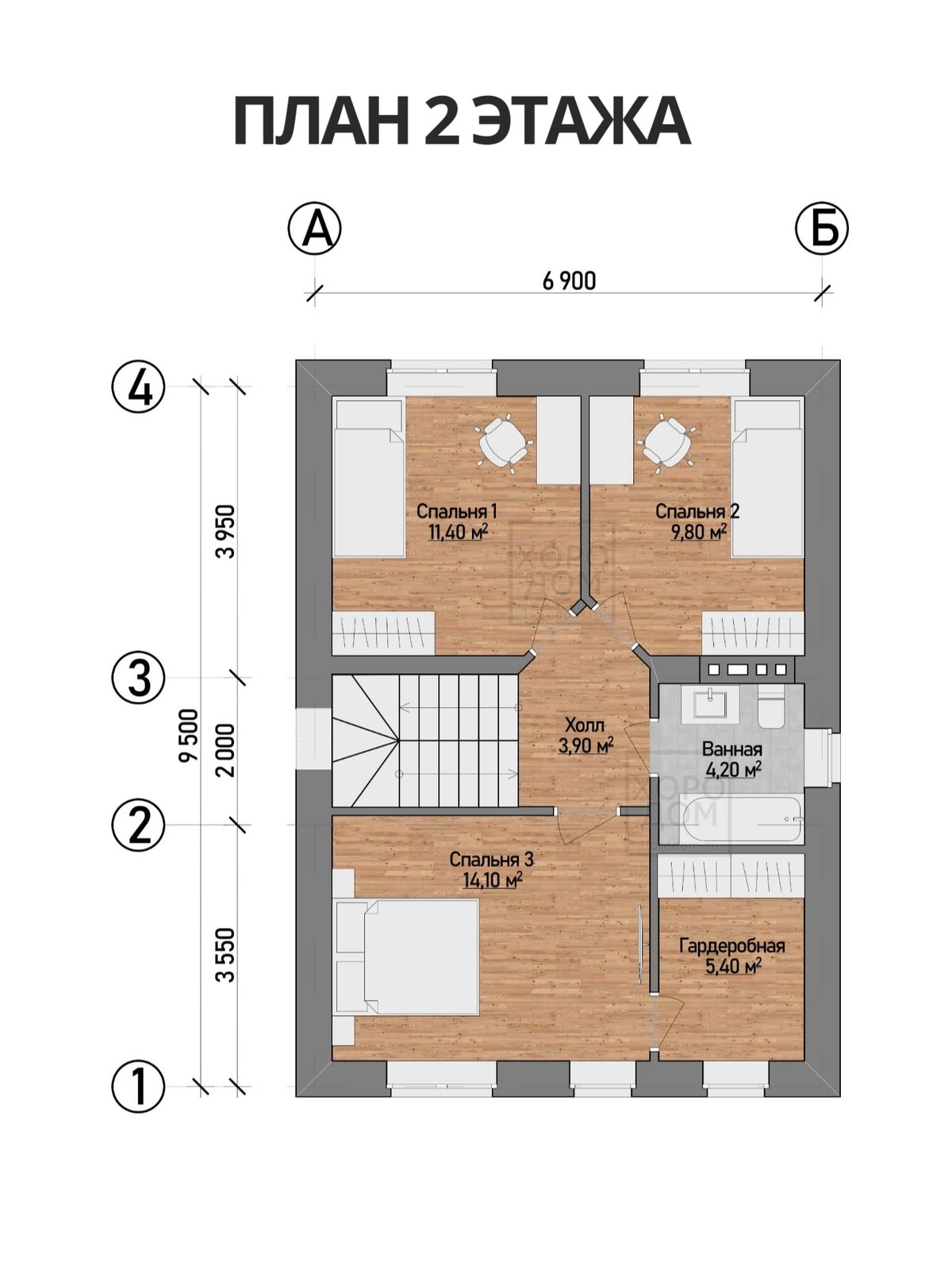

Планировка дома включает на первом этаже: кухню-гостиную площадью 22,20 м², спальню 9,80 м², холл 5,50 м², тамбур 5,20 м², душевую 3,40 м², кладовую 2,00 м² и крыльца (4,80 м² и 1,80 м²). На втором этаже расположены: три спальни (14,10 м², 11,40 м², 9,80 м²), гардеробная 5,40 м², ванная комната 4,20 м² и холл 3,90 м².

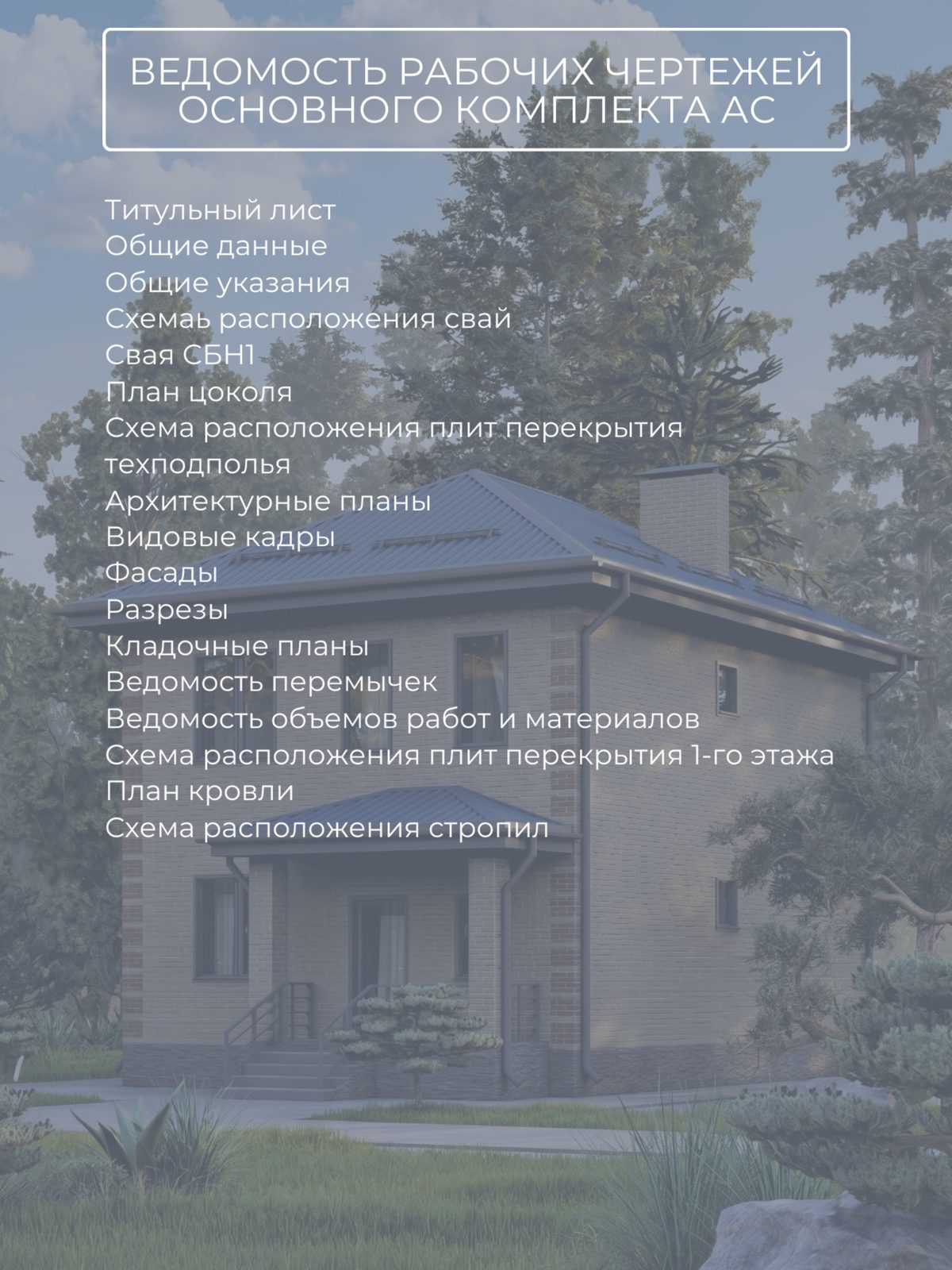

Архитектурный раздел (АС) включает: общие данные, общие указания, схемаь расположения свай, свая СБН1, общие указания по изготовлению и монтажу монолитных железобетонных конструкций, схему расположения ростверка, стойку Ст1, схему расположения бетонного основания пола, архитектурный план 1-го этажа, архитектурный план 2-го этажа, видовые кадры, фасады, разрезы, кладочные планы, ведомость перемычек, ведомость объемов работ и материалов, схему расположения плит перекрытия 1-го этажа, план кровли, схему расположения стропил и разрез А-А схемы расположения стропил.
