Проект дома 103 м2 / Газобетон / 2 этажа / 8,7×7,5 м / 71 лист / ХДП26

Общий метраж 103 м2

4 спальни

2 санузла

Проект дома ХДП26 с общим метражом 103 м2, вмещает 4 спальни, 2 санузла и кухню-гостиную, что является оптимальным вариантом для семьи с детьми. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.

Архитектурные решения:

Проектируемое здание - индивидуальный жилой дом.

Размеры в крайних осях 8,7 х 7,5 м.

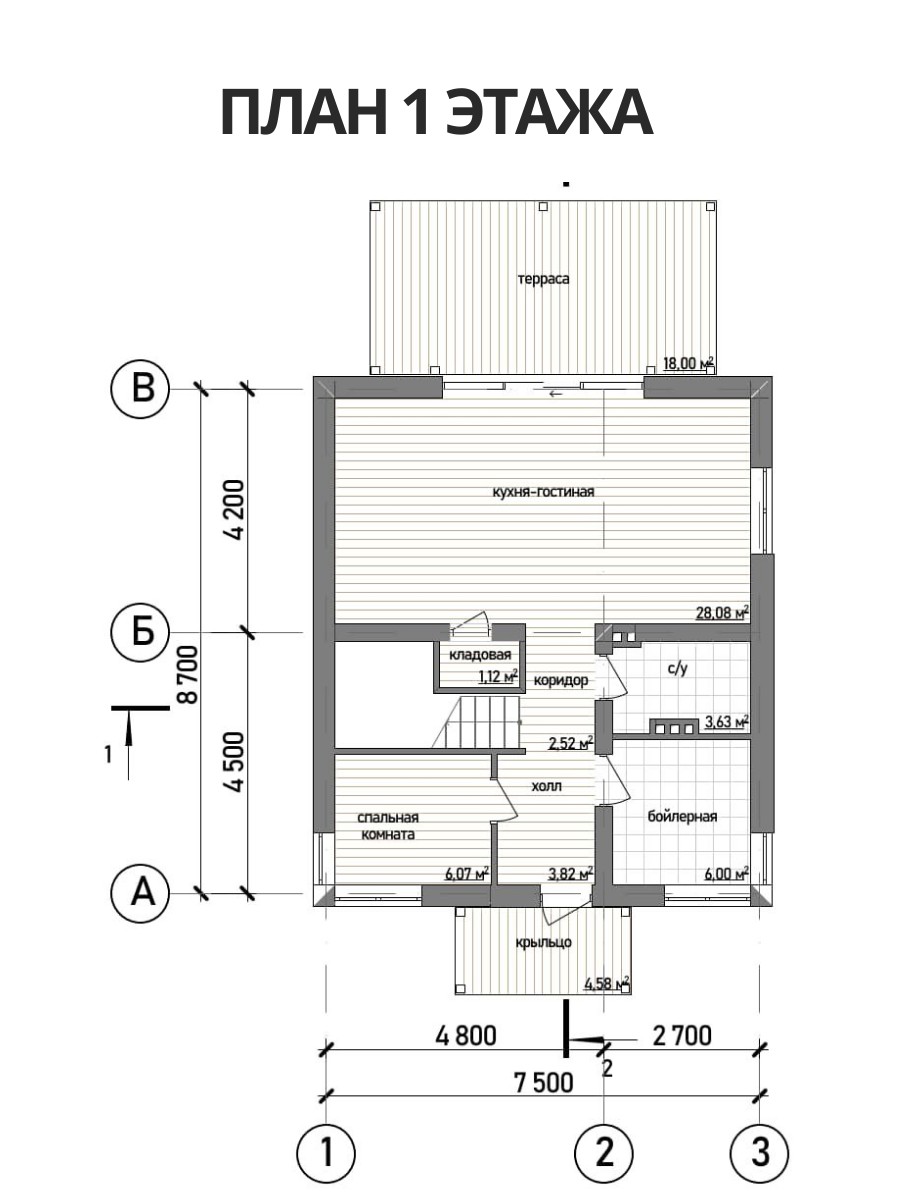

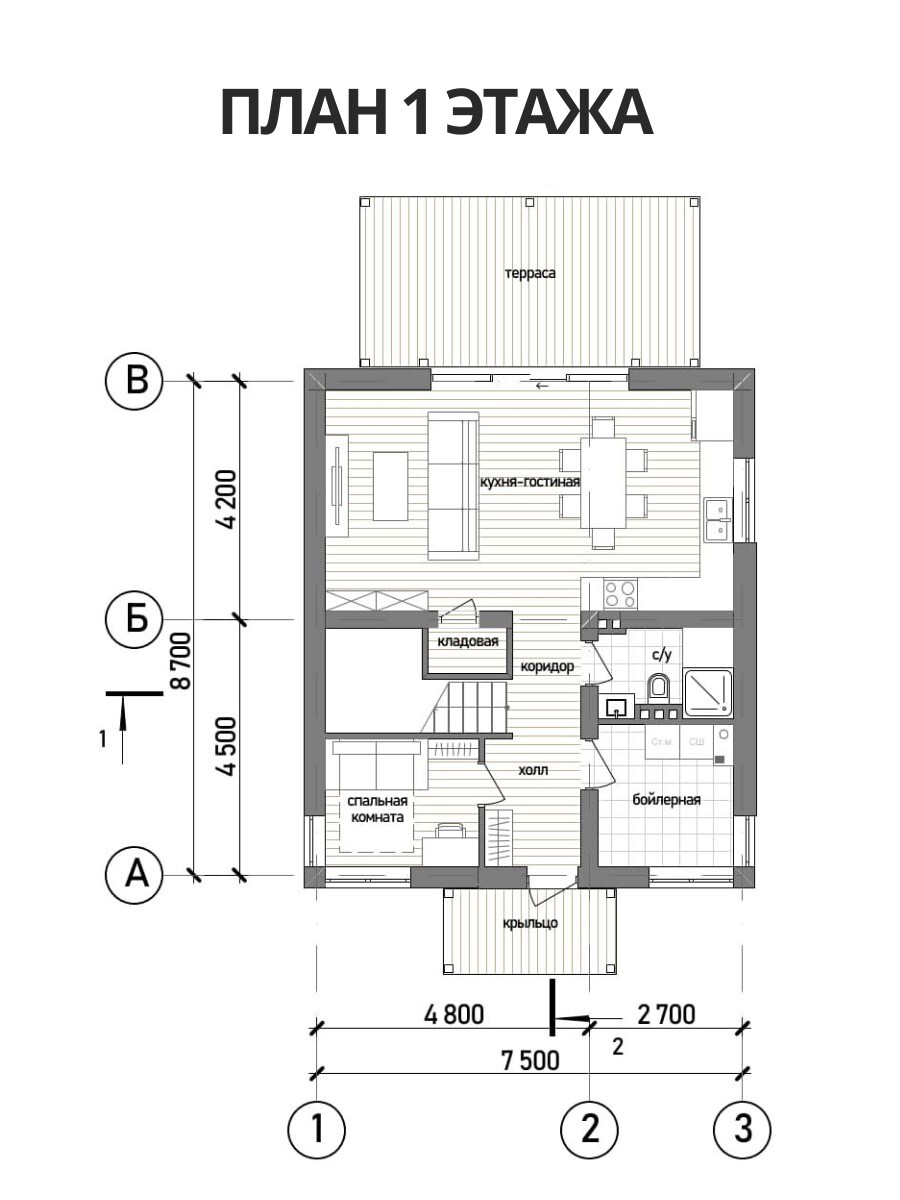

На первом этаже размещены: холл, коридор, бойлерная, небольшая спальная комната, совмещенный санузел и кухня-гостиная с кладовой.

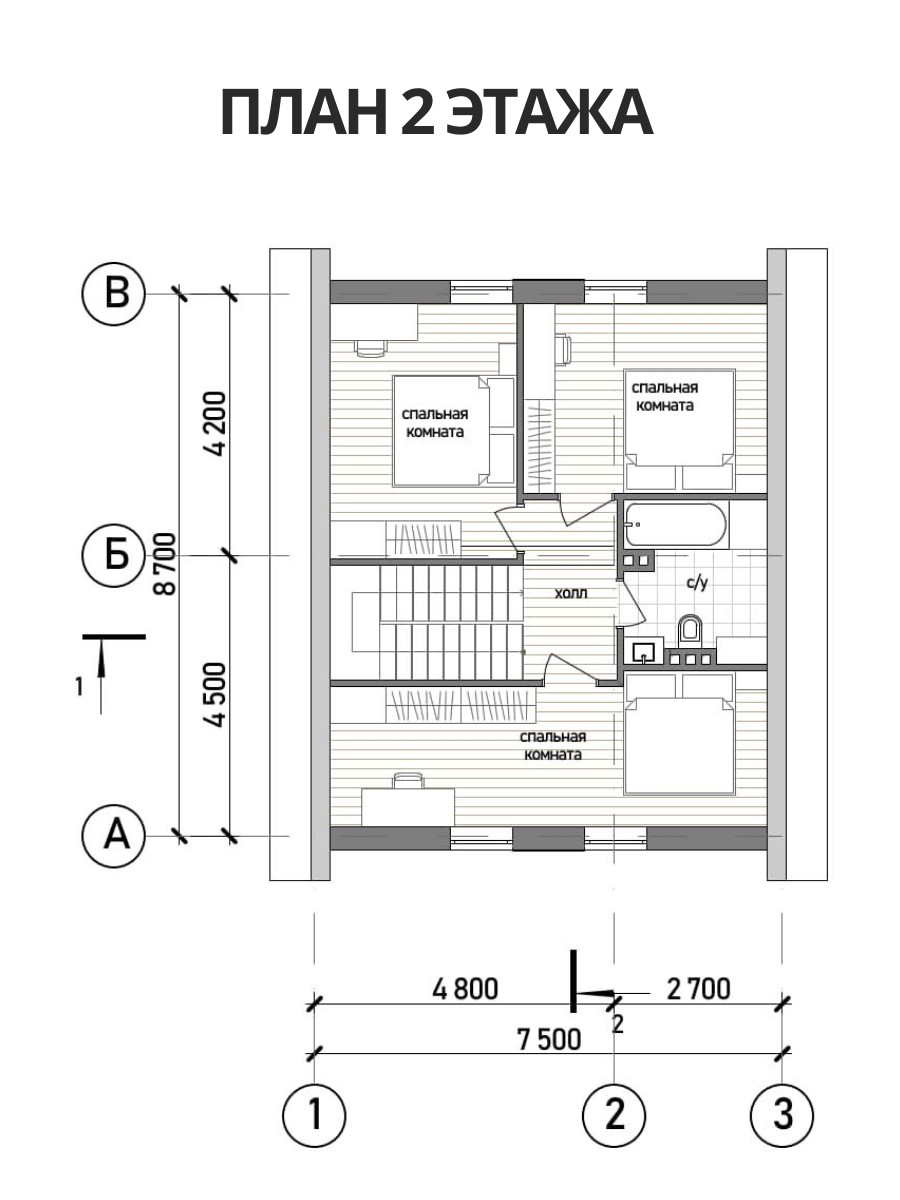

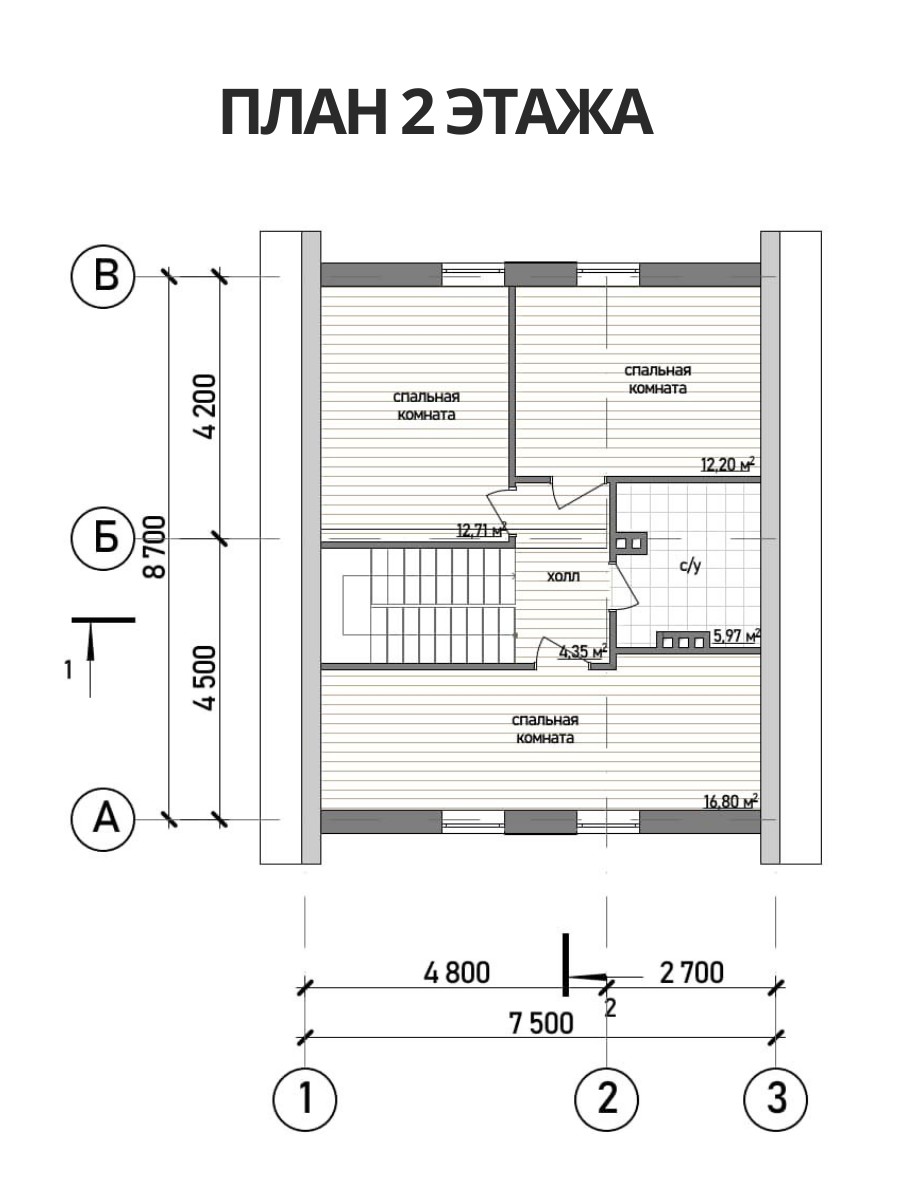

На втором этаже размещены: три спальные комнаты, соединенные между собой холлом, и санузел.

Высота 1-го этажа 3,000 м. Высота 2-го этажа 2,700 м. За отметку 0,000 принят уровень верха ростверка. Высота здания от отметки нуля до верха кровли 8,325 м.

В дом предусмотрено два входа - через крыльцо и террасу.

Наружная отделка фасада - сочетание обшивки деревом и штукатурки.

Основные разделы Рабочих чертежей

Общие данные

Общие виды

Фасад 1-3 М 1:100 (цветовое решение)

Фасад 3-1 М 1:100 (цветовое решение)

Фасад А-В М 1:100 (цветовое решение)

Фасад В-А М 1:100 (цветовое решение)

Фасад 1-3 М 1:100

Фасад 3-1 М 1:100

Фасад А-В М 1:100

Фасад В-А М 1:100

Общий вид планировочных решений первого этажа

Общий вид планировочных решений второго этажа

Общий план этажа на отм. 0,000 М 1:100

Общий план этажа на отм. +3,300 М 1:100

Общий план этажа на отм. 0,000 с расстановкой мебели М 1:100

Общий план этажа на отм. +3,300 с расстановкой мебели М 1:100

Маркировочный план на отм. 0,000 М 1:100

Маркировочный план на отм. +3,300 М 1:100

Схема элементов заполнения дверных и оконных проемов

Ведомость заполнения дверных и оконных проемов

План кровли М 1:100

Разрез 1-1 М 1:100

Разрез 2-2 М 1:100

Схема расположения элементов фундамента М 1:100

Схема элементов фундамента

Спецификация свайно-ростверкого фундамента

Армирование фундамента

Кладочный план на отм. 0,000 М 1:100

Кладочный план на отм. +3,300 М 1:100

Спецификация элементов перемычек и схема их устройства

Схема раскладки первого ряда блоков на отм. 0,000 М 1:100

Схема раскладки ряда блоков на отм. +3,400 М 1:100

Схема армирования кладки

Схема устройства армопояса МП1 на отм. +2,800 М 1:100

Схема устройства армопояса МП1 на отм. +3,800 М 1:100

Спецификация армопоясов МП1 и МП2. Армирование армопоясов

План террасы с навесом. Схема устройства жеского каркаса террасы

Схема устройства террасы с навесом

Схема устройства крыльца. План крыльца. Схема жесткого каркаса крыль

Схема каркаса крыльца М 1:150

Схема расположения элементорв перекрытия М 1:100

Спецификация плит перекрытия

Схема расположения элементов стропильной системы М 1:100

Спецификация элементов стропильной системы

3D вид стропильной системы

План кровли М 1:100

Конструктивный разрез 1-1 М 1:100

Конструкция стены с отделкой из штукатурки

Конструкция стены с отделкой из планкена
