Проект дома 105 м2 / Газобетон / 1 этаж / 9,00×12,74 м / HD41

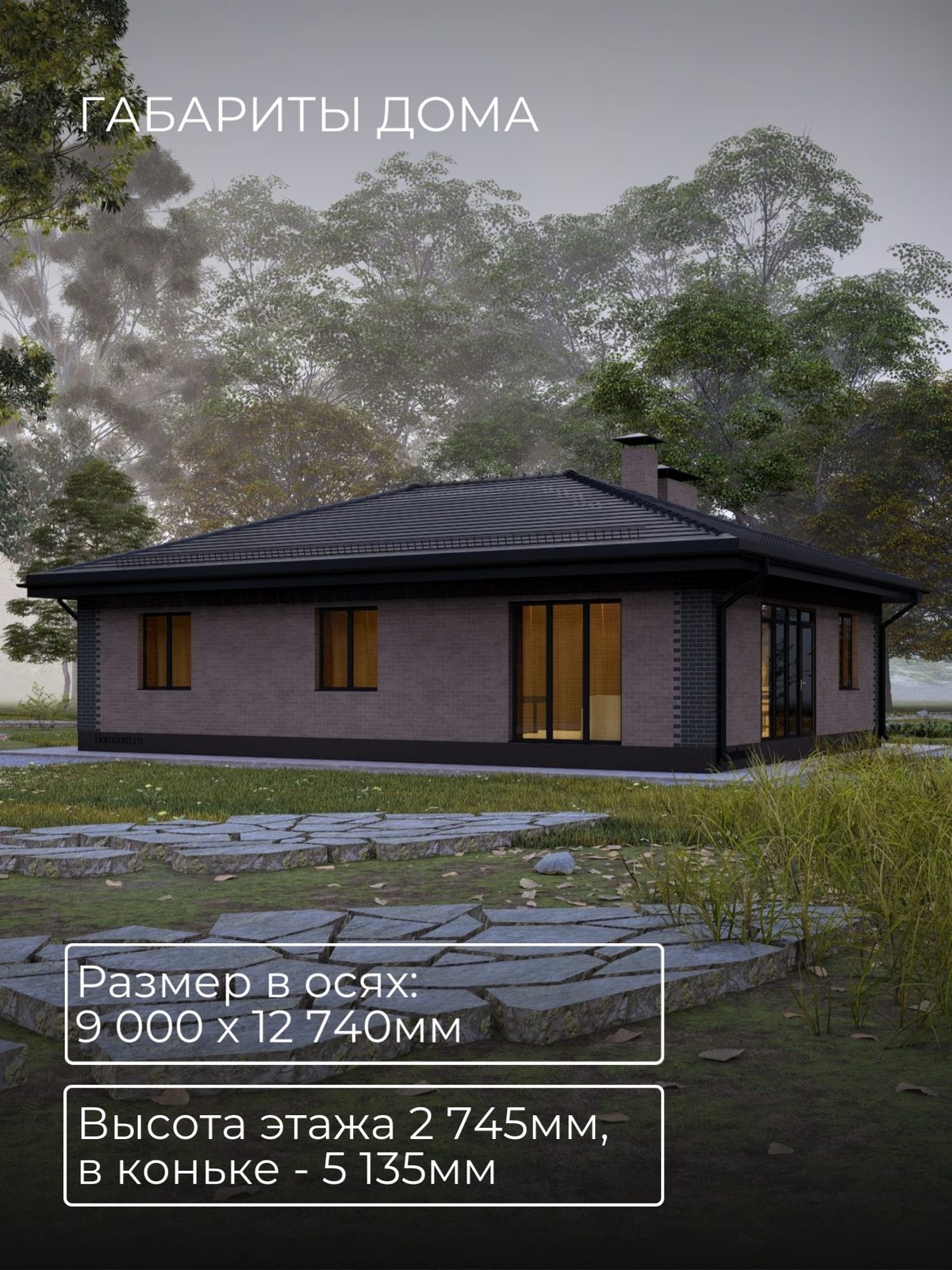

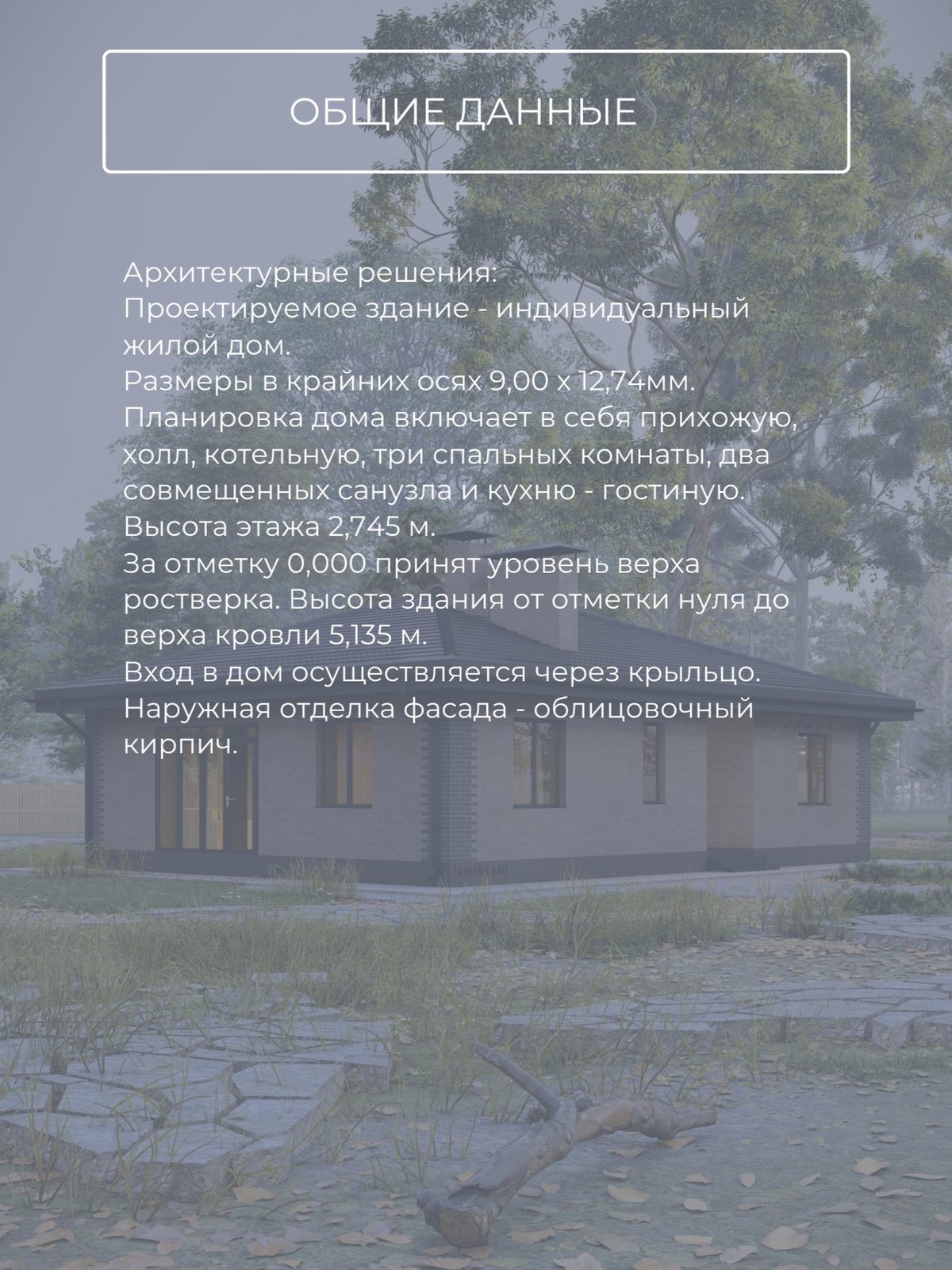

Размеры здания в осях составляют 9,00 × 12,74 м. Высота этажа — 2 745 мм. Высота в коньке — 5 135 мм.

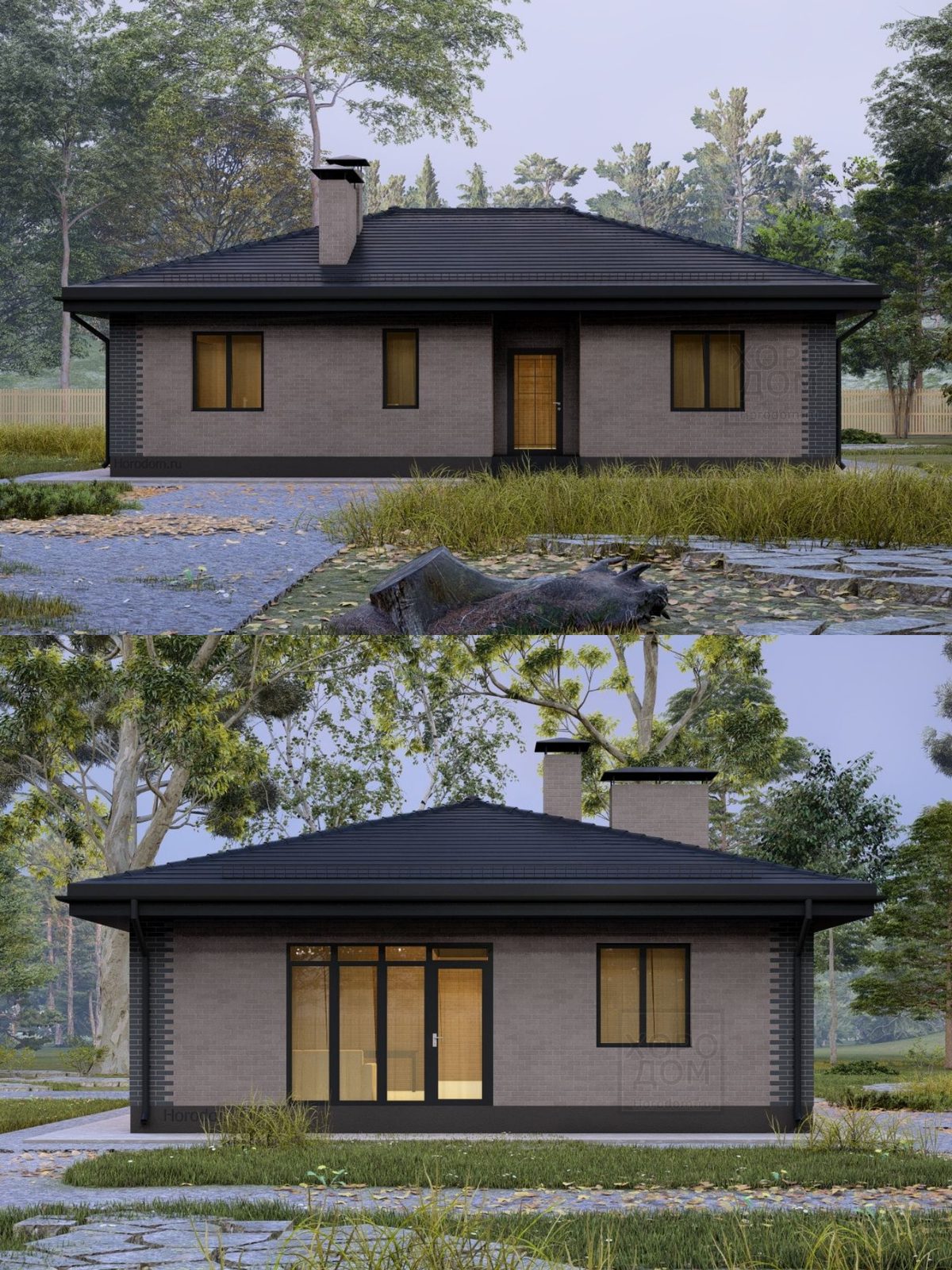

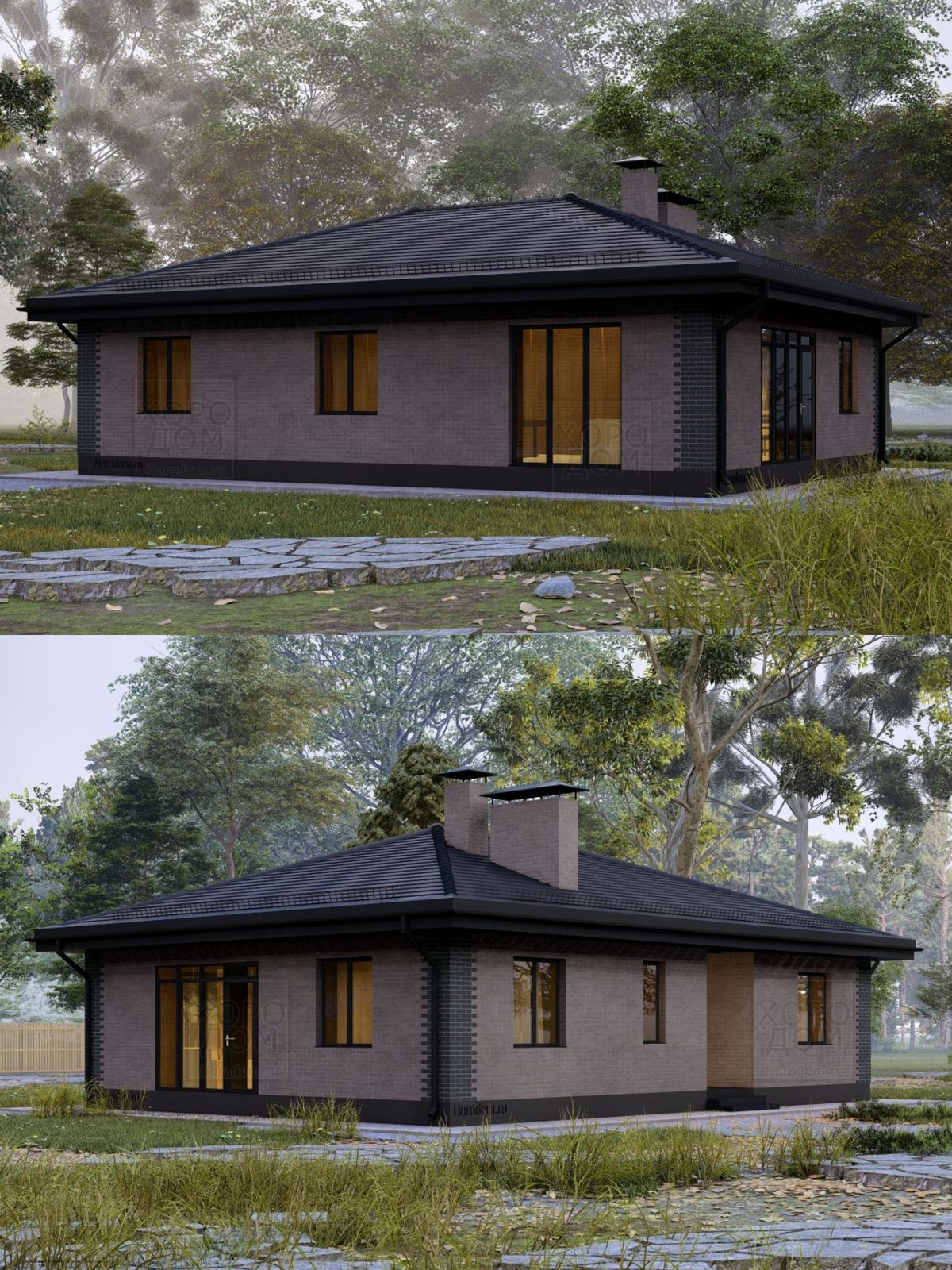

Проектируемый дом — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — гибкая черепица. Вход в дом осуществляется через крыльцо.

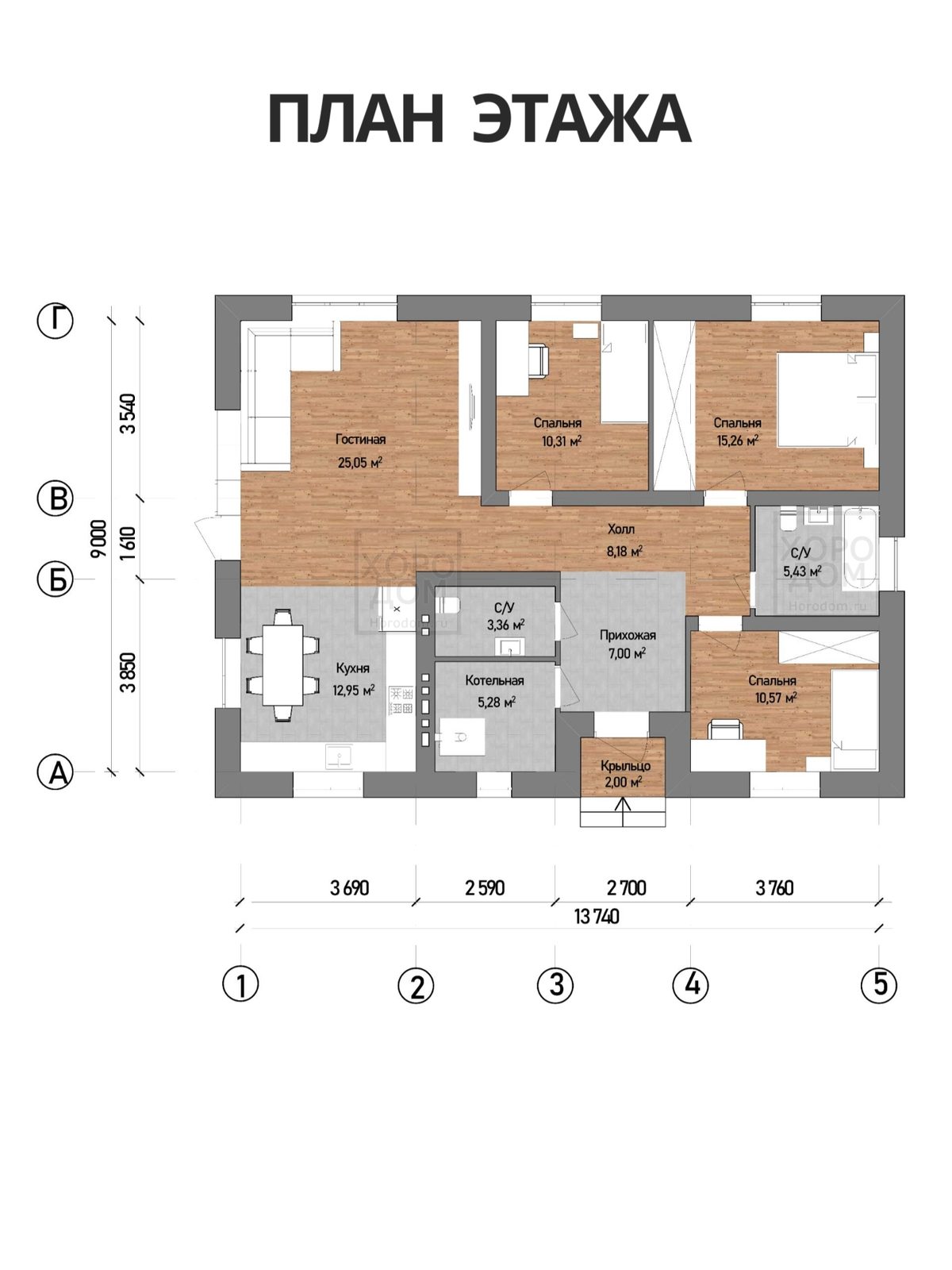

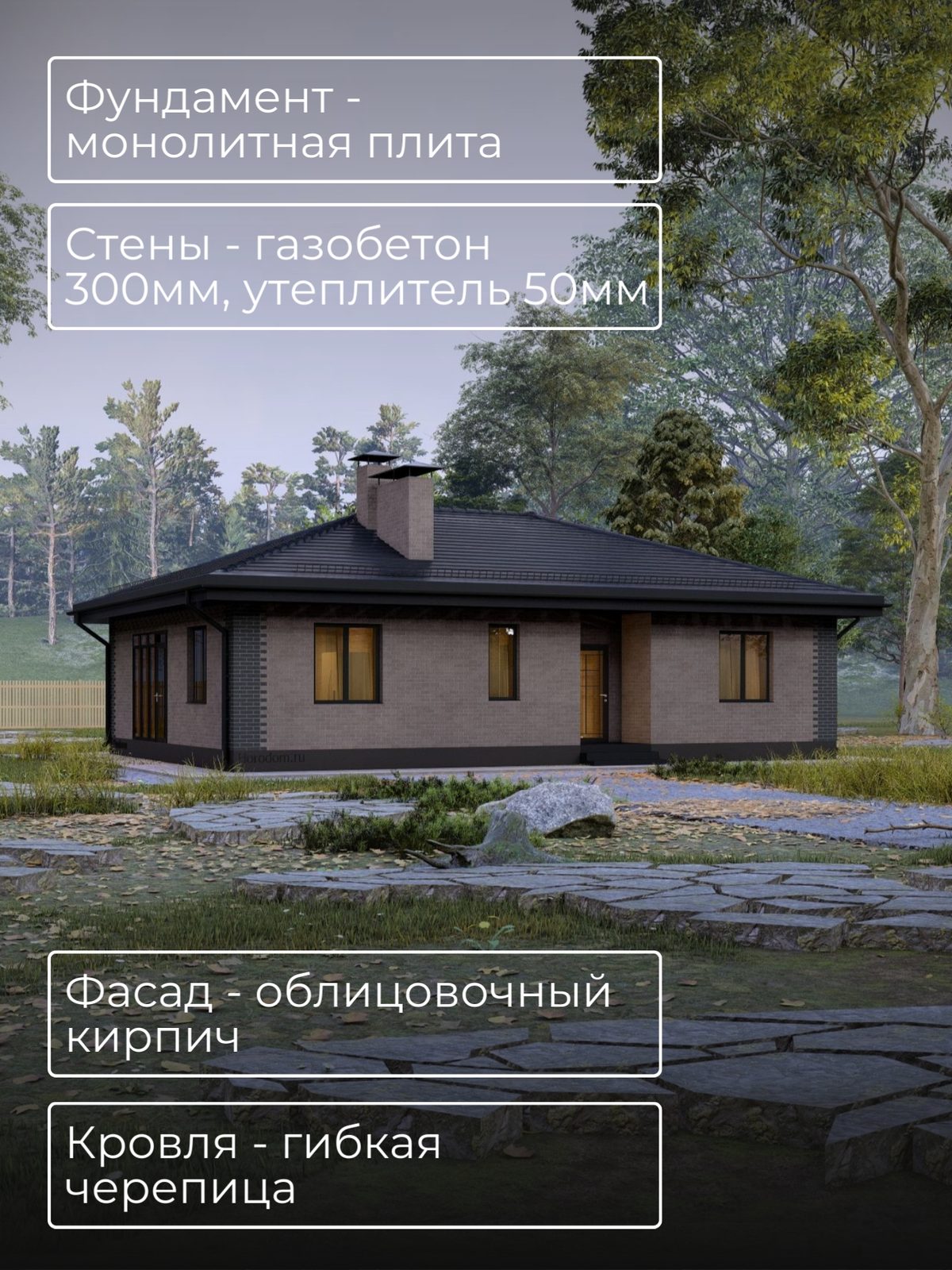

Фундамент — монолитная плита. Стены выполнены из газоблока толщиной 300 мм с утеплителем 50 мм. Планировка дома включает гостиную площадью 25,05 м², кухню 12,95 м², три спальни (10,31 м², 15,26 м², 10,57 м²), холл 8,18 м², два санузла (5,43 м² и 3,36 м²), котельную 5,28 м², прихожую 7,00 м² и крыльцо 2,00 м².

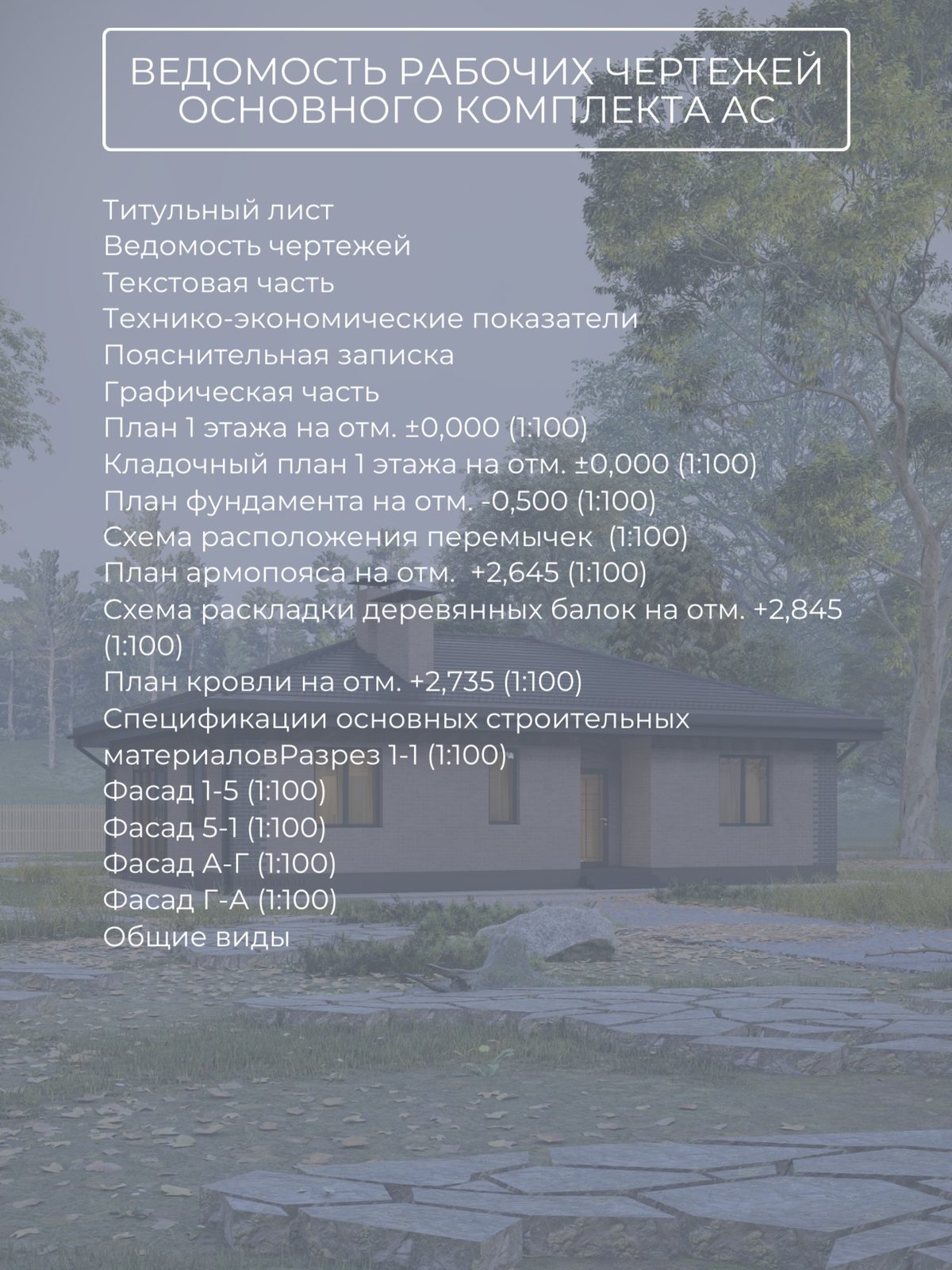

Проект включает титульный лист, ведомость чертежей, текстовую часть, технико-экономические показатели, пояснительную записку. Графическая часть содержит: план 1 этажа на отм. ±0,000 (1:100), кладочный план 1 этажа (1:100), план фундамента на отм. -0,500 (1:100), схему расположения перемычек (1:100), план армопояса на отм. +2,645 (1:100), схему раскладки деревянных балок на отм. +2,845 (1:100), план кровли на отм. +2,735 (1:100), спецификации основных строительных материалов, разрез 1-1 (1:100), фасады 1-5, 5-1, А-Г, Г-А (1:100) и общие виды.
