Проект дома 111 м2 / Брус / 1 этаж / 10,10×15,60 м / HDK62

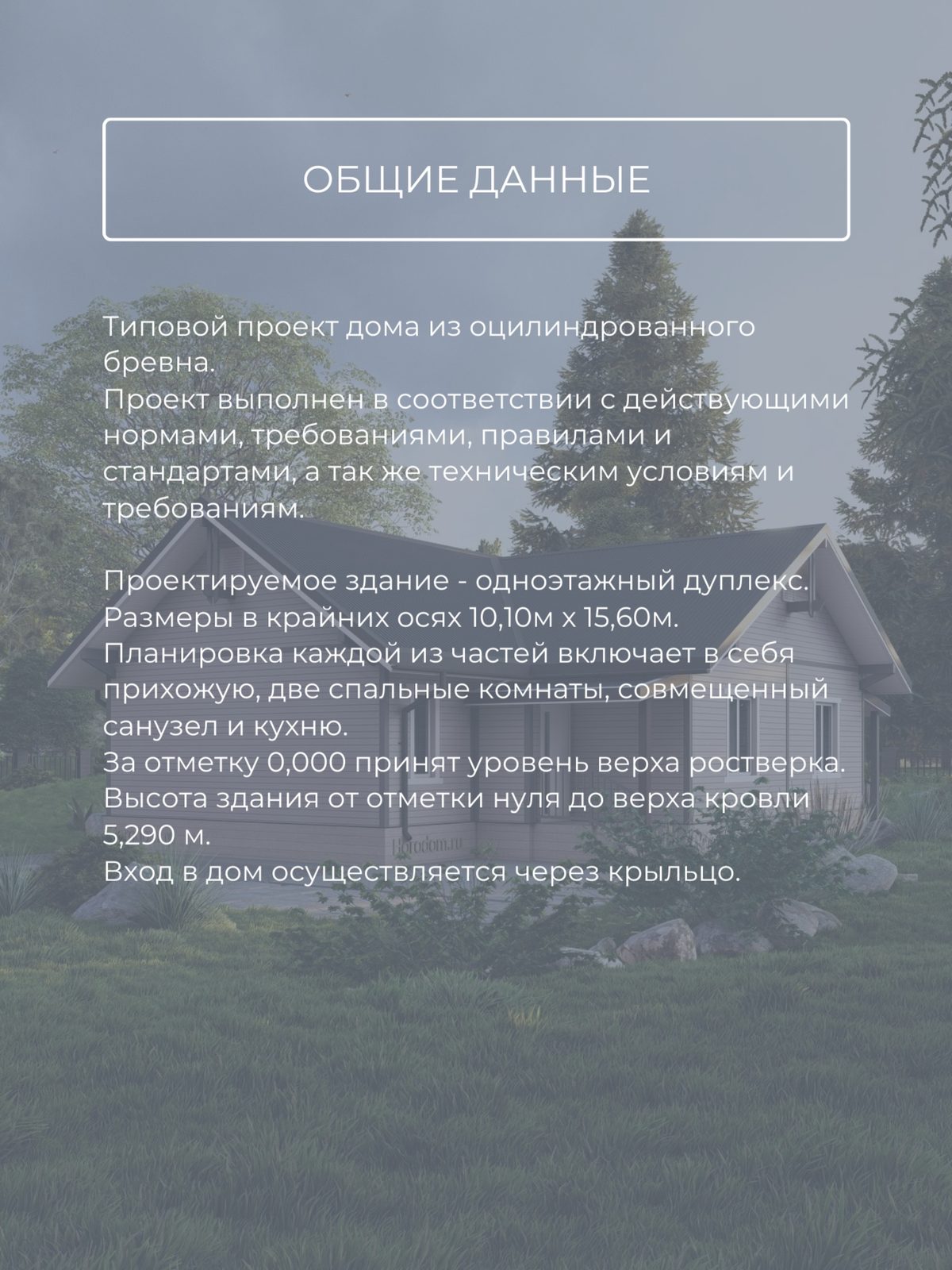

Типовой проект одноэтажного дуплекса из оцилиндрованного бревна. Размеры сооружения в крайних осях составляют 10,10 × 15,60 м. Высота этажа составляет 2,790 м, высота здания от отметки нуля до верха кровли (в коньке) — 5,290 м. За отметку 0,000 принят уровень верха ростверка. Вход в дом осуществляется через крыльцо. Планировка каждой из двух частей дуплекса включает в себя прихожую, две спальные комнаты, совмещенный санузел и кухню. Общая площадь дома — 111 м².

Фундамент — свайно-ростверковый. Стены выполнены из оцилиндрованного бревна. Фасад отделан металлическим сайдингом. Кровля выполнена из металлочерепицы.

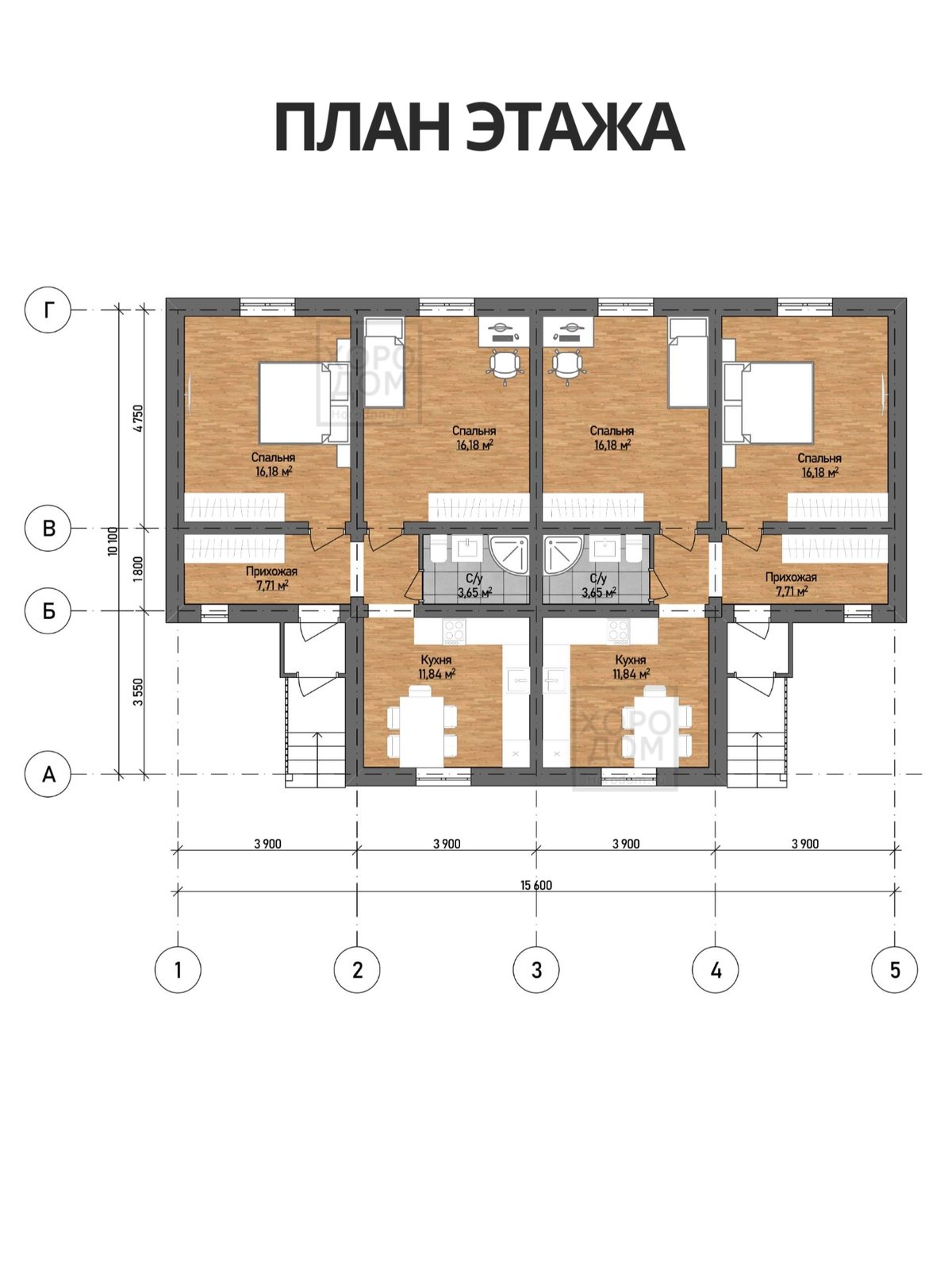

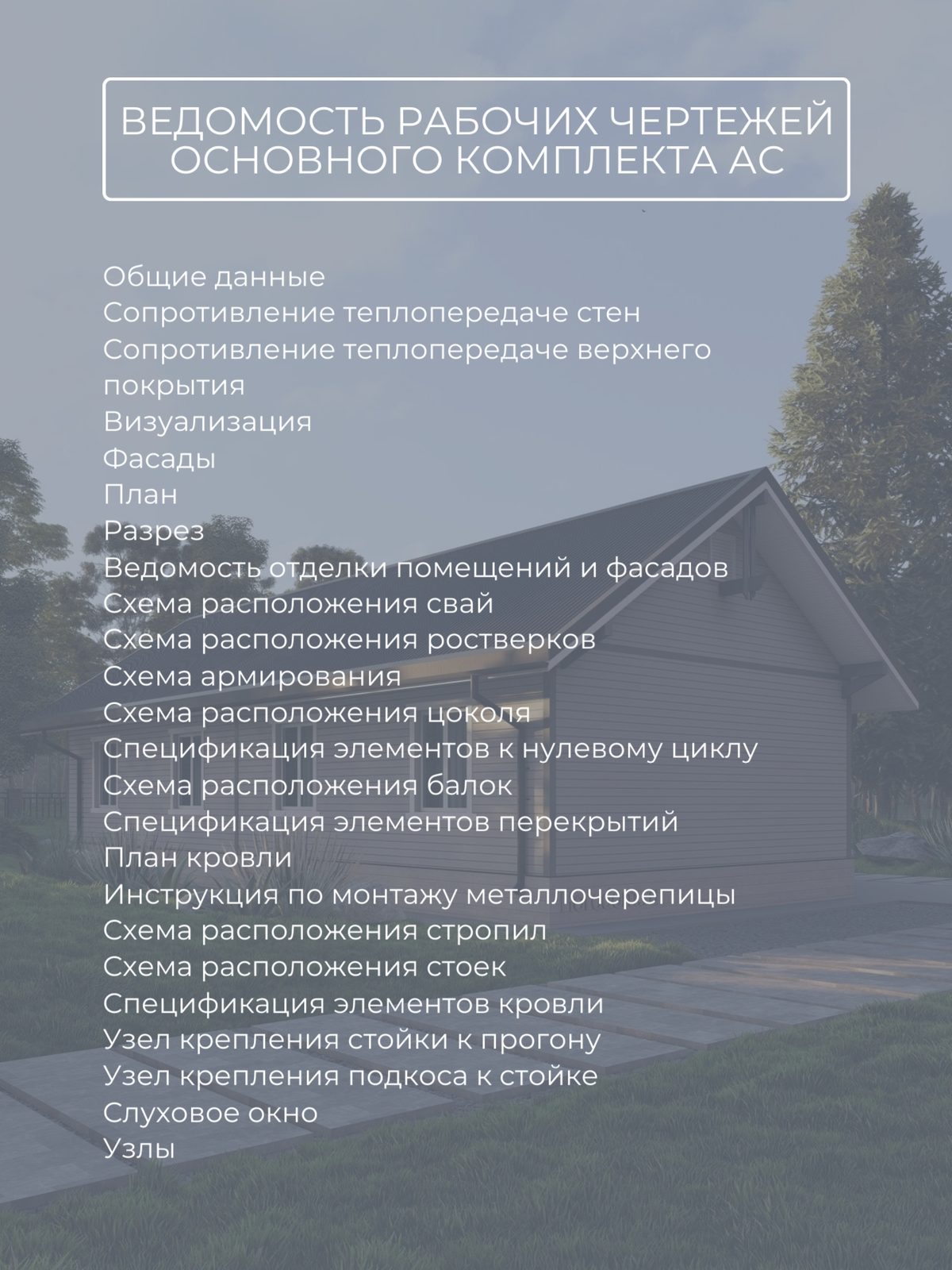

Проект включает титульный лист, ведомость чертежей и общие данные. В альбоме представлены расчеты сопротивления теплопередаче стен и верхнего покрытия, а также визуализация, фасады, план этажа и разрезы. Фундаментальная часть содержит схемы расположения свай, ростверков и цоколя, схему армирования, а также спецификации элементов к нулевому циклу. Конструктив перекрытий включает схемы расположения балок и спецификации элементов перекрытий. Кровельная часть состоит из плана кровли, схемы расположения стропил, спецификации элементов кровли, инструкции по монтажу металлочерепицы, узлов крепления стойки к прогону и подкоса к стойке, а также чертежа слухового окна. Стены и отделка включают схемы крепления каркаса наружной обшивки со спецификациями, схему обшивки стен гипсокартоном, ведомость отделки помещений и фасадов, ведомость заполнения проемов и схему постановки уголка в проем. Инженерные решения представлены схемами вентиляции и чертежом дымохода. Входная группа детализирована в чертежах деталей, фасада и разреза входной лестницы со спецификацией элементов. Также в проект входят экспликация полов и общие узлы.
