Дом из газобетона 111 м² — проект OPGD34
- Архитектурный и конструктивный разделы
- Рабочие чертежи в PDF
- Отправка на email после оплаты
Полное техническое описание
Общий метраж 111 м2
3 спальни
1 санузел
Проект дома ОПГД34 с общим метражом 111 м2, вмещает 3 спальни, 1 санузел и кухню-гостиную, что является оптимальным вариантом для семьи с детьми. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.
Основные разделы Рабочих чертежей
Общие данные
Фасад в осях 1-4
Фасад в осях 4-1
Фасад в осях Е-А
Фасад в осях А-Е

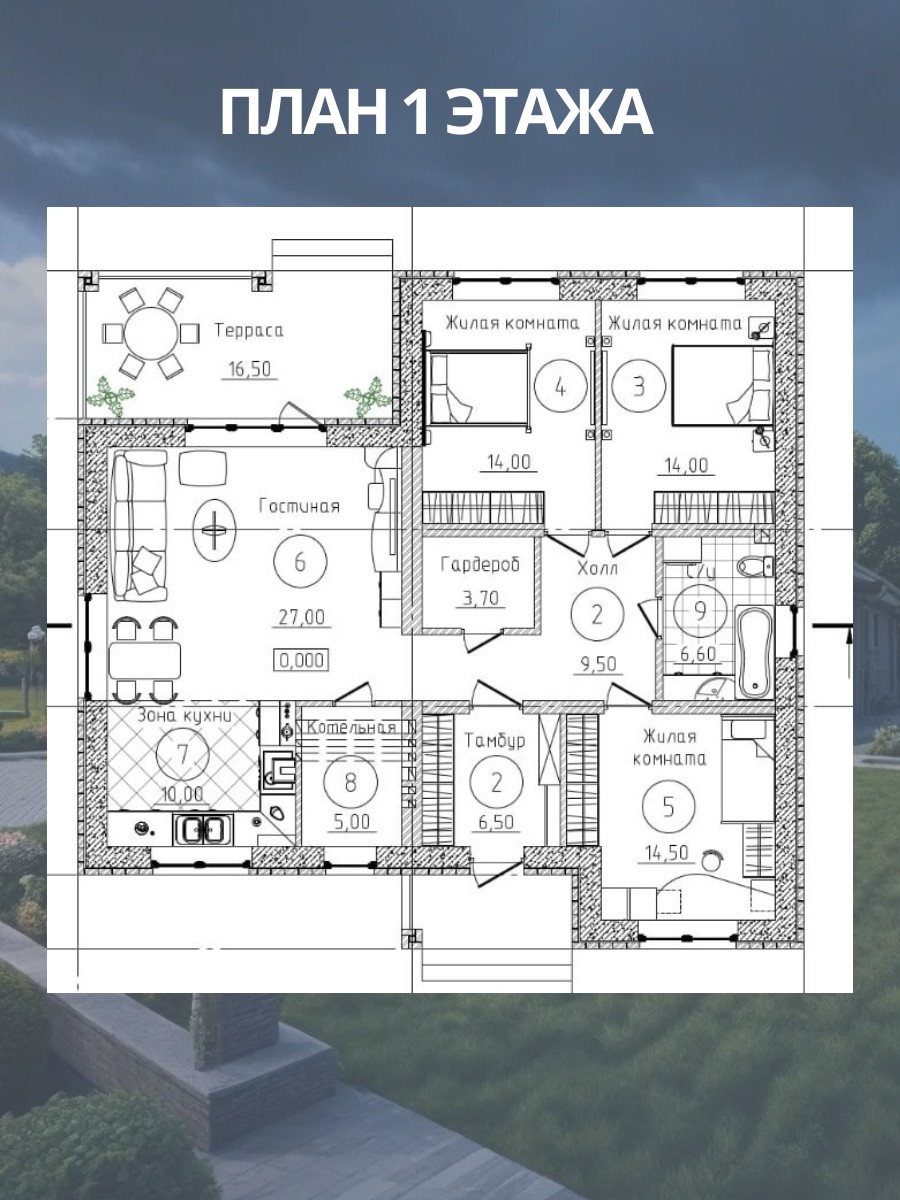

Маркировочный план 1 этажа
Кладочный план 1 этажа
Разрез 1-1
Узлы, детали
Узлы, детали крепления перегородок
Двуслойная стена с облицовкой из кирпича. Узлы
Схема ростверка
Схема расстановки свай
Свая СБ-1
Узел сопряжения стены и фундамента.
План перемычек
Ведомость перемычек. Спецификация элементов перемычек
Развертки каналов по оси "1", сечение а-а
Схема перекрытия
Схема стропил
Узлы деревянных перекрытий кровли
План кровли
Спецификация стен и перегородок
Цветовые решения фасада
Визуализации
