Проект дома 113 м2 / Газобетон / 1 этаж / 15,01×7,99 м / 25 листов / OPGD2

Общий метраж 113 м2

3 спальни

1 санузел

Проект жилого дома представляет собой одноэтажное здание.

Размеры объекта в осях - 15,010 х7,990 м.

Высота дома в коньке - 6,090 м.

За относительную отметку 0,000 принят уровень чистого пола 1 этажа дома.

Фундамент здания - свайно-ростверковый.

Стены дома - Газосиликатный блоки 400мм, вентзазор 30мм, облицовочный кирпич 120мм.

Перекрытия - Плита пустотная 1-й этаж, балка потолок 1-го этажа

Конструкция кровли - деревянная.

Уровень ответственности здания - II (нормальный).

Участок строительства относится к II климатическому району.

Влажностный режим помещения здания нормальный, условия эксплуатации ограждающих конструкций Б.

Степень огнестойкости здания - III.

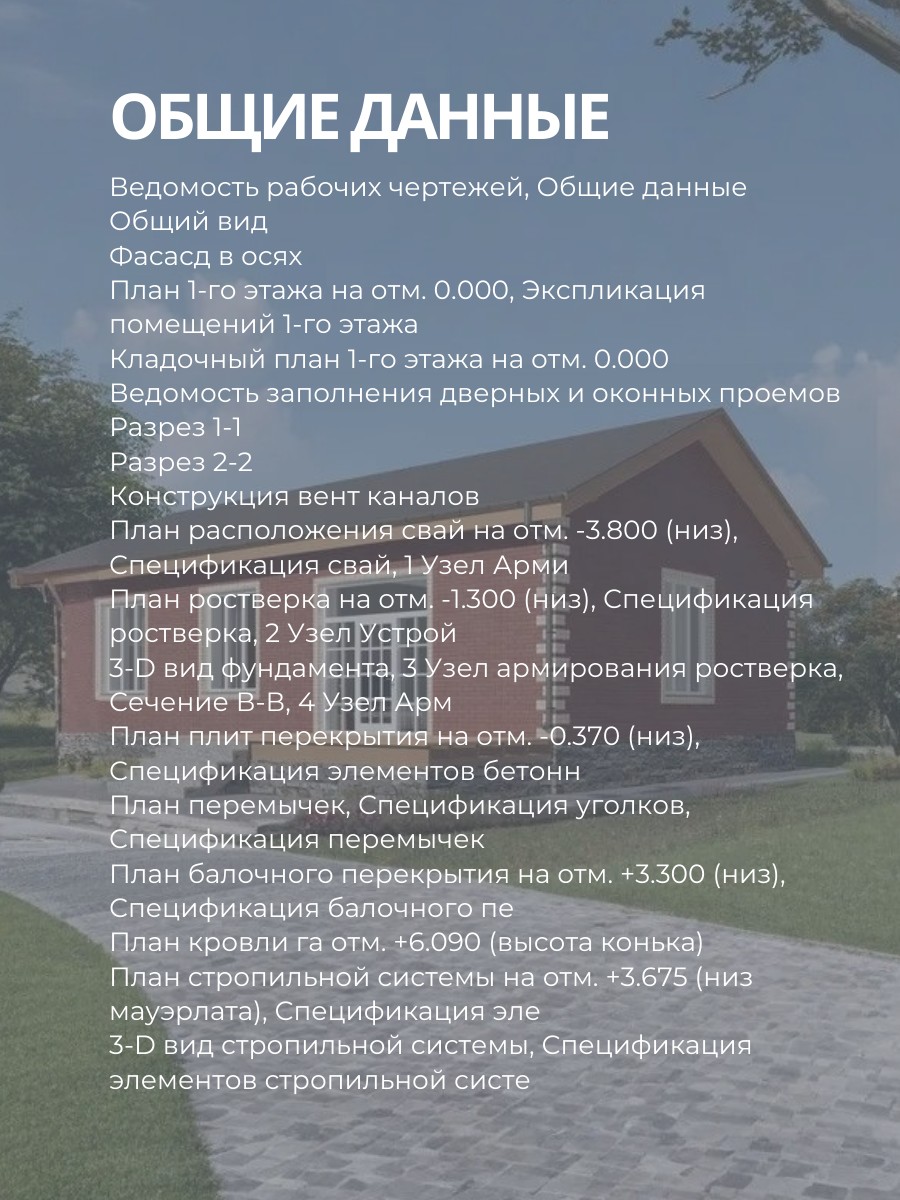

СОСТАВ ПРОЕКТА

Ведомость рабочих чертежей, Общие данные

Общий вид

Фасасд в осях 1-2

Фасасд в осях 2-1

Фасасд в осях А-Б

Фасасд в осях Б-А

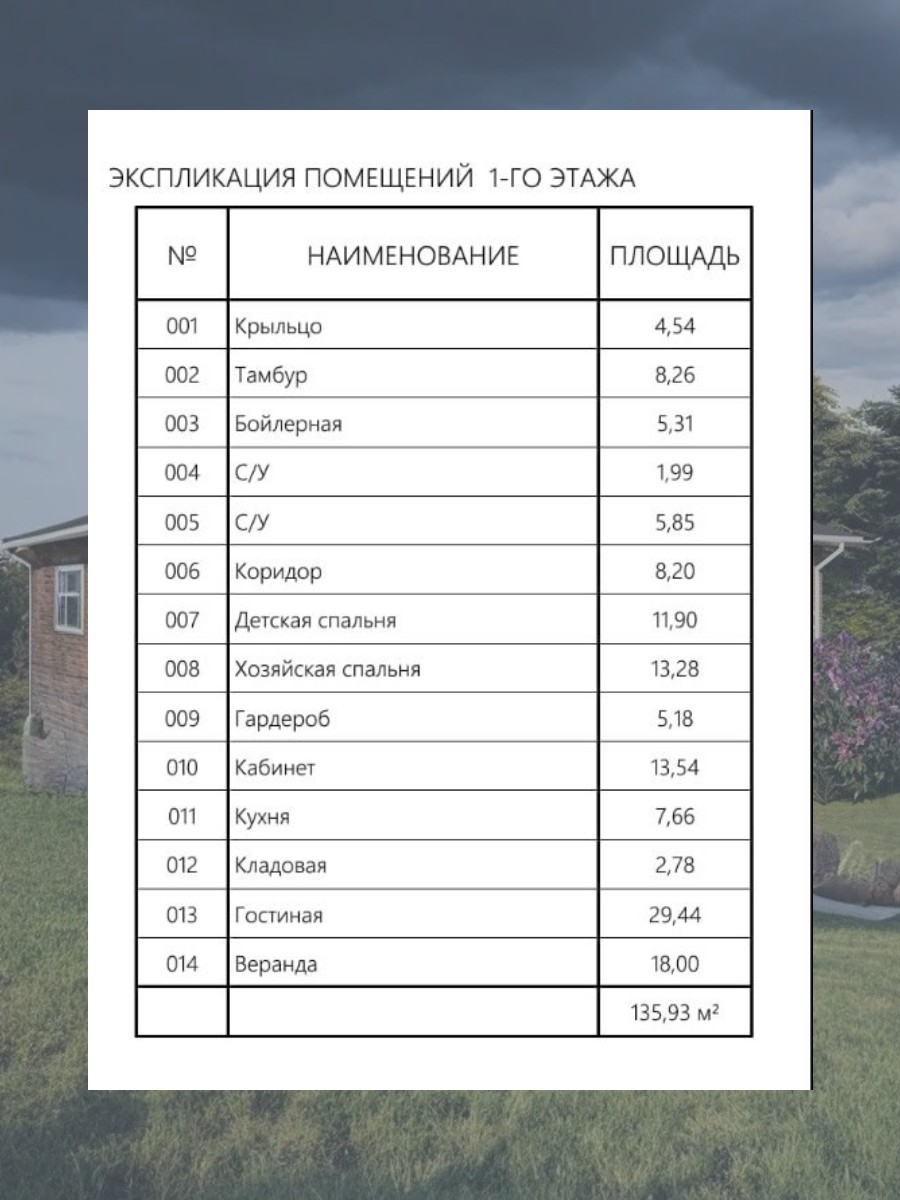

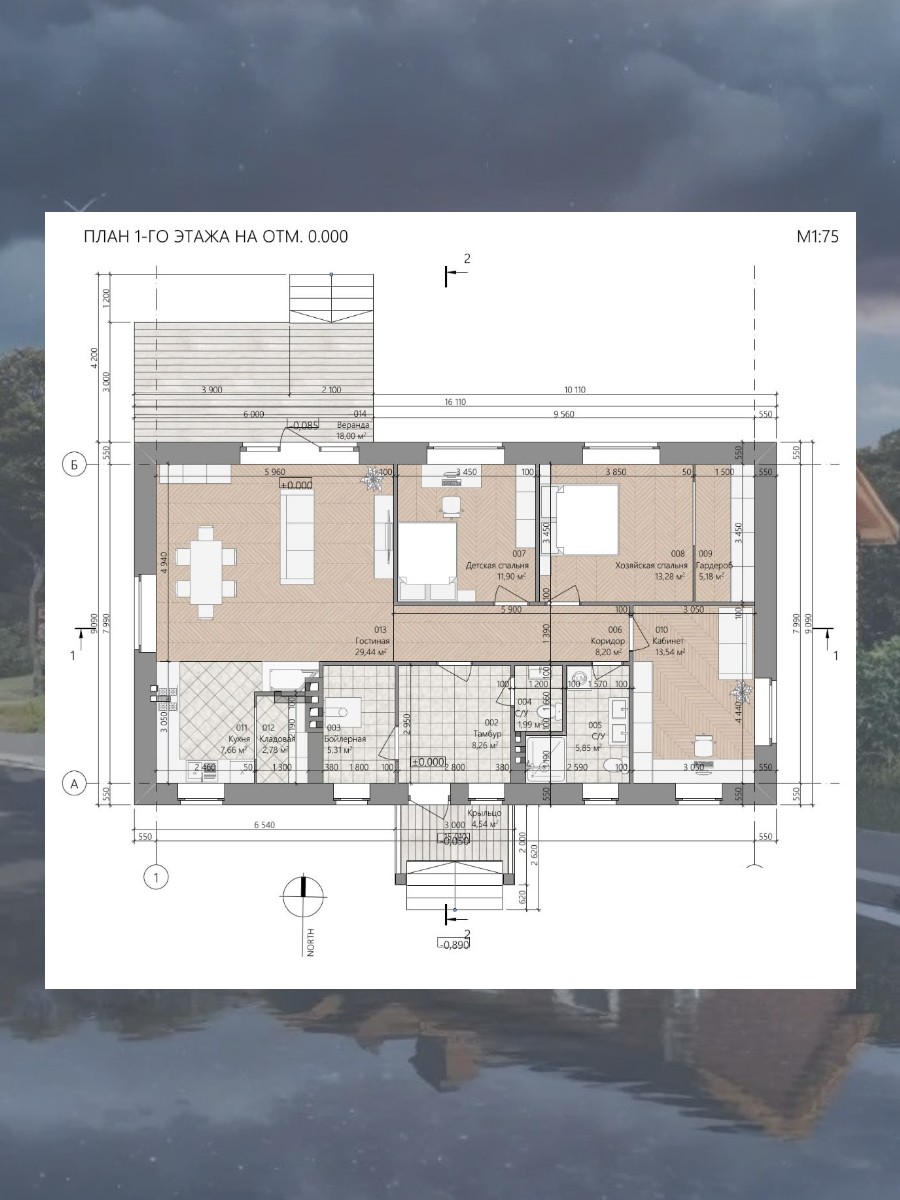

План 1-го этажа на отм. 0.000, Экспликация помещений 1-го этажа

Кладочный план 1-го этажа на отм. 0.000

Ведомость заполнения дверных и оконных проемов

Разрез 1-1

Разрез 2-2

Конструкция вент каналов

План расположения свай на отм. -3.800 (низ), Спецификация свай

План ростверка на отм. -1.300 (низ), Спецификация ростверка

3-D вид фундамента, 3 Узел армирования ростверка, Сечение В-В

План плит перекрытия на отм. -0.370 (низ)

План перемычек, Спецификация уголков, Спецификация перемычек

План балочного перекрытия на отм. +3.300 (низ), Спецификация балочного перекрытия

План кровли га отм. +6.090 (высота конька)

План стропильной системы на отм. +3.675 (низ мауэрлата), Спецификация элементов

3-D вид стропильной системы, Спецификация элементов стропильной системы
