Проект дома 115 м2 / Керамзитобетон (Газобетон) / 2 этажа / 7,24×9,3 м / 37 листов / OPGD63

Общий метраж 115 м2

4 спальни

2 санузла

Двухэтажный дом из керамзитобетонных блоков

Фундамент - свайно-ростверковый

Наружные стены - керамзитобетонные блоки 390 мм

Фасад - декоративная штукатурка

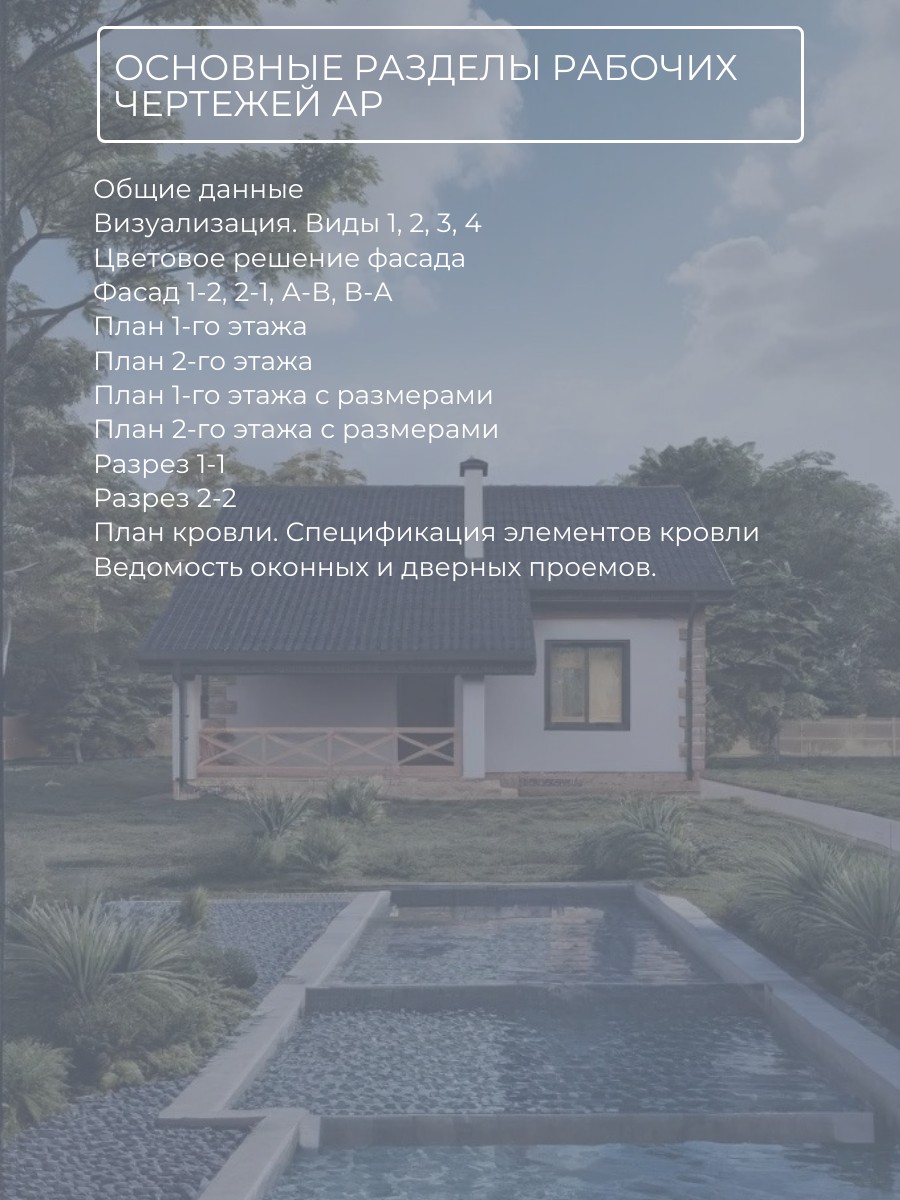

Основные разделы Рабочих чертежей АР:

Общие данные

Визуализация. Виды 1, 2, 3, 4

Цветовое решение фасада

Фасад 1-2, 2-1, А-В, В-А

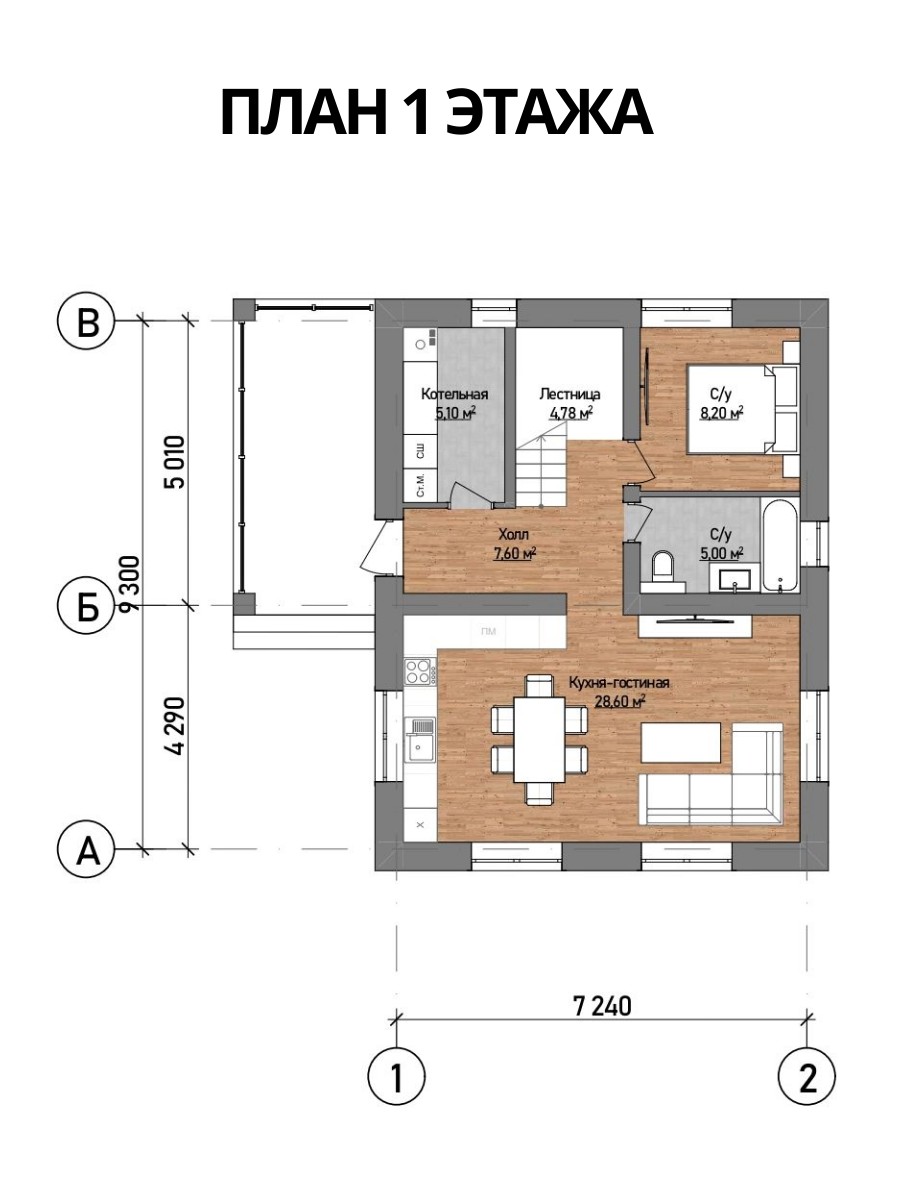

План 1-го этажа

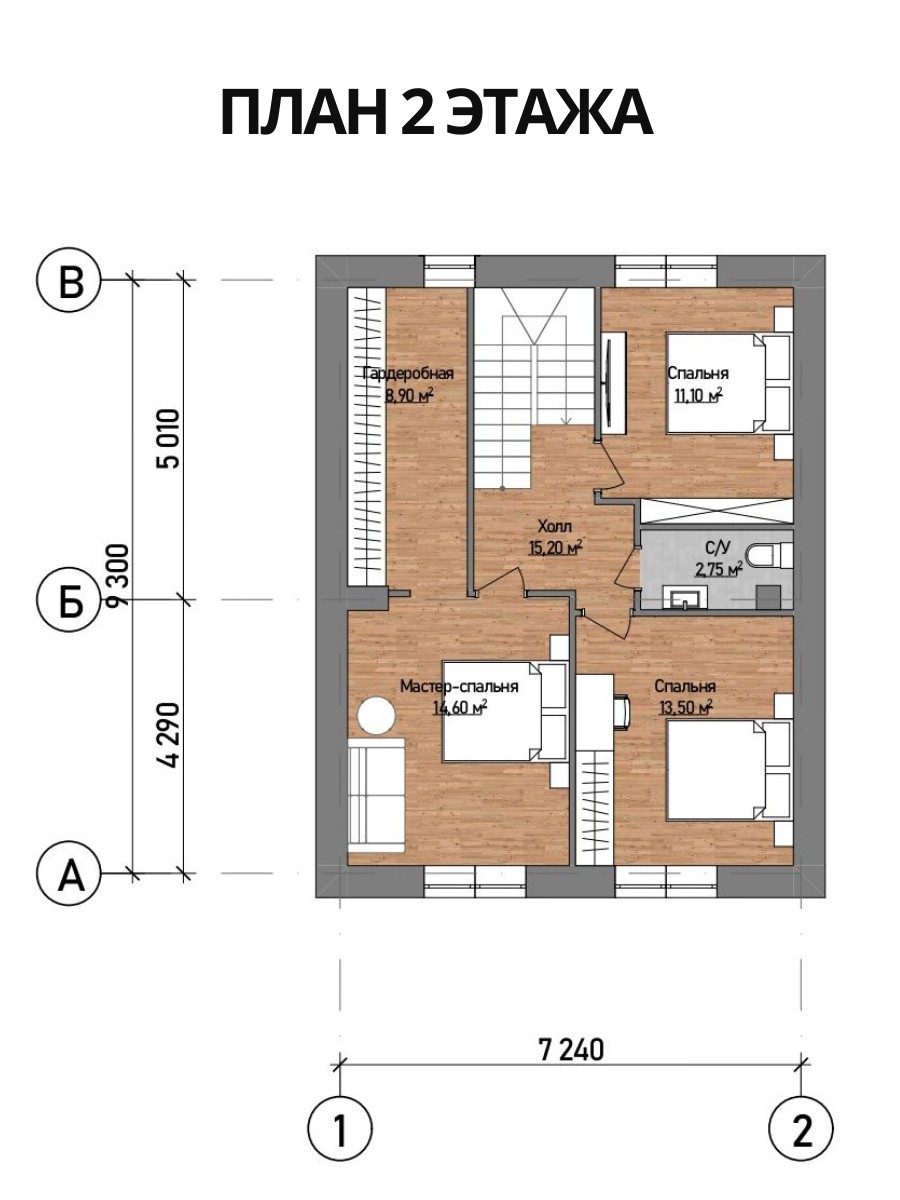

План 2-го этажа

План 1-го этажа с размерами

План 2-го этажа с размерами

Разрез 1-1

Разрез 2-2

План кровли. Спецификация элементов кровли

Ведомость оконных и дверных проемов.

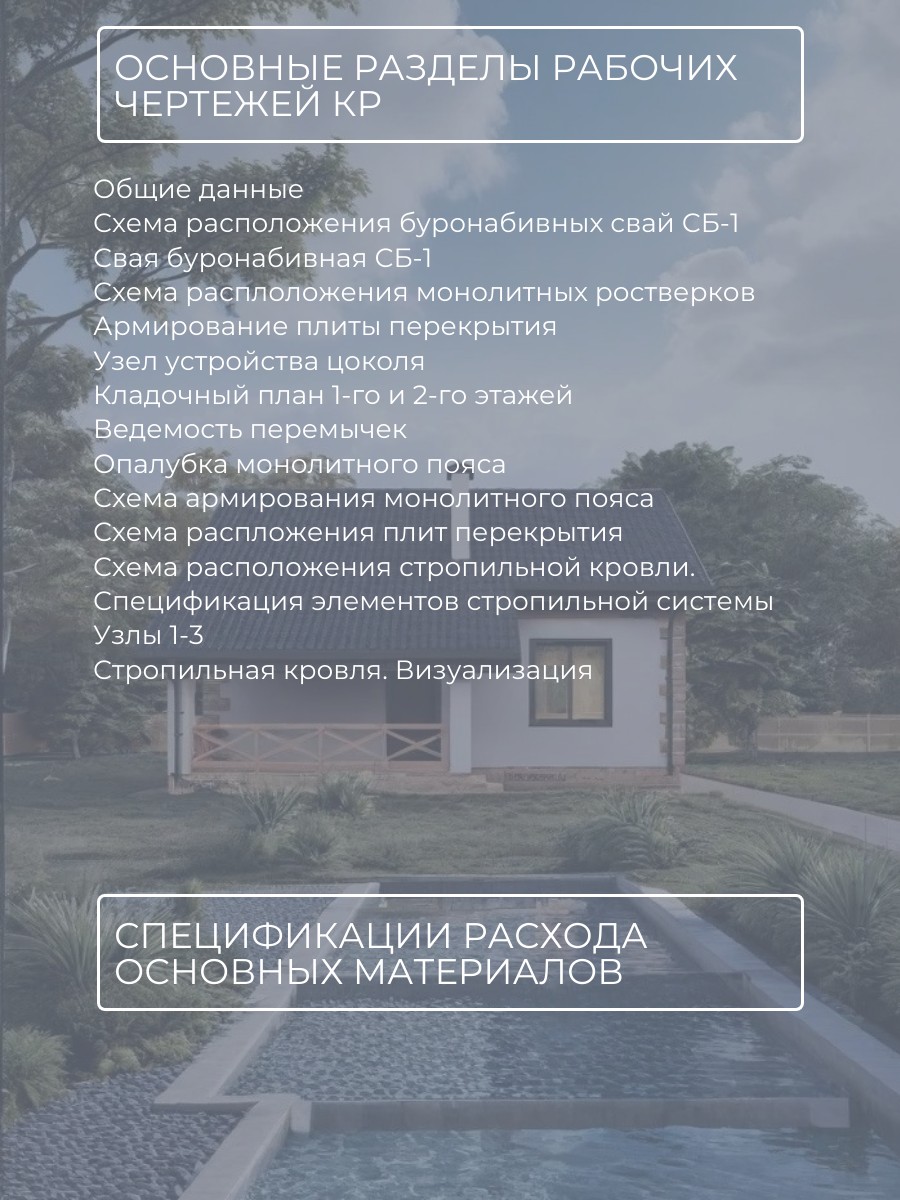

Основные разделы Рабочих чертежей КР

Общие данные

Схема расположения буронабивных свай СБ-1

Свая буронабивная СБ-1

Схема расположения монолитных ростверков

Армирование плиты перекрытия

Узел устройства цоколя

Кладочный план 1-го и 2-го этажей

Ведомость перемычек

Опалубка монолитного пояса

Схема армирования монолитного пояса

Схема расположения плит перекрытия

Схема расположения стропильной кровли. Спецификация элементов стропильной системы

Узлы 1-3

Стропильная кровля. Визуализация
