Проект дома 125,6 м2 / Кирпич / 1 этаж / 10,90×13,11 м / HD69

Общий метраж 125,6 м2

3 спальни

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

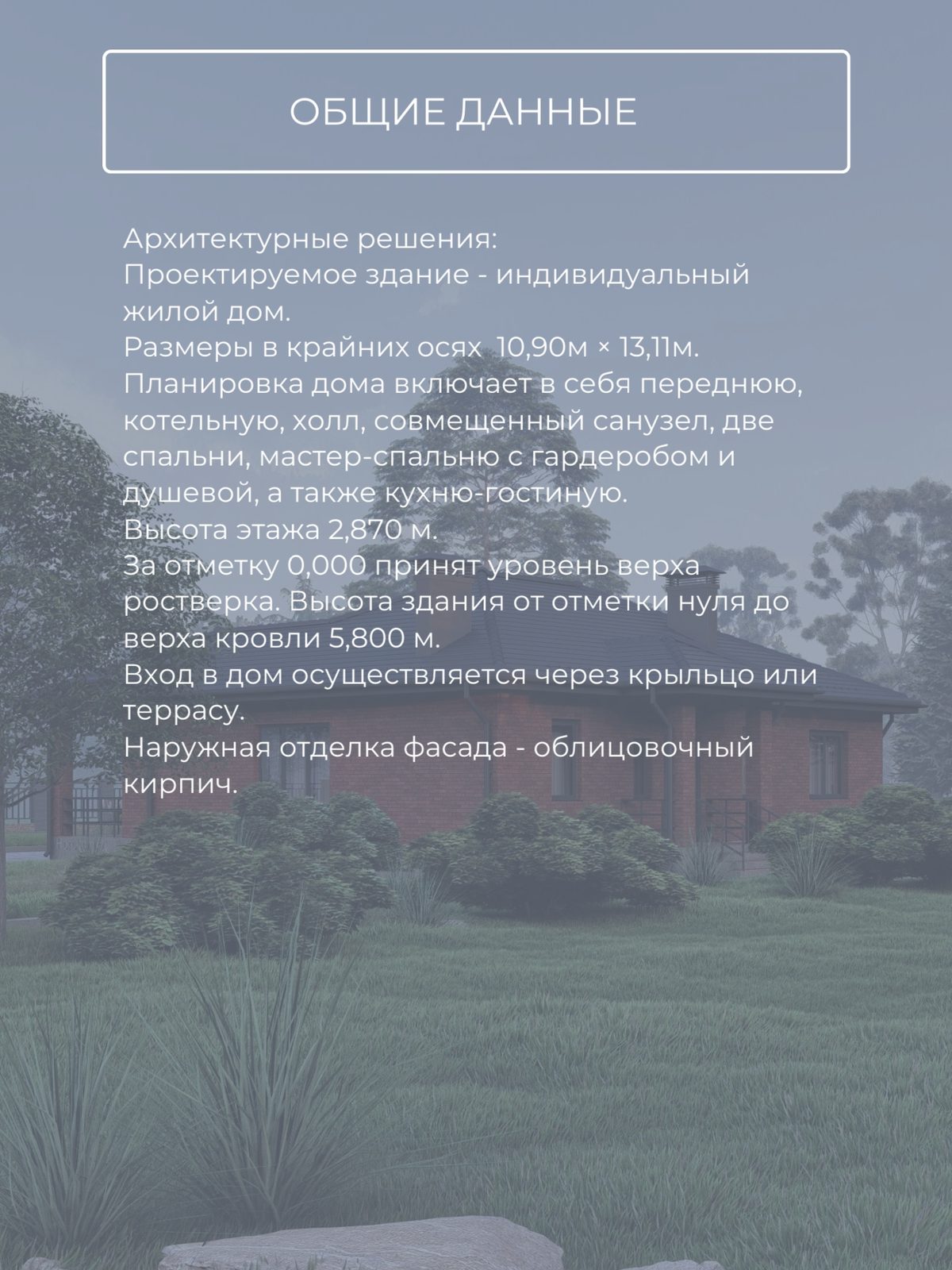

Размеры здания в осях составляют 10,90 × 13,11 м. Высота этажа — 2 870 мм. Высота в коньке — 5 800 мм.

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо или террасу.

Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 50 мм.

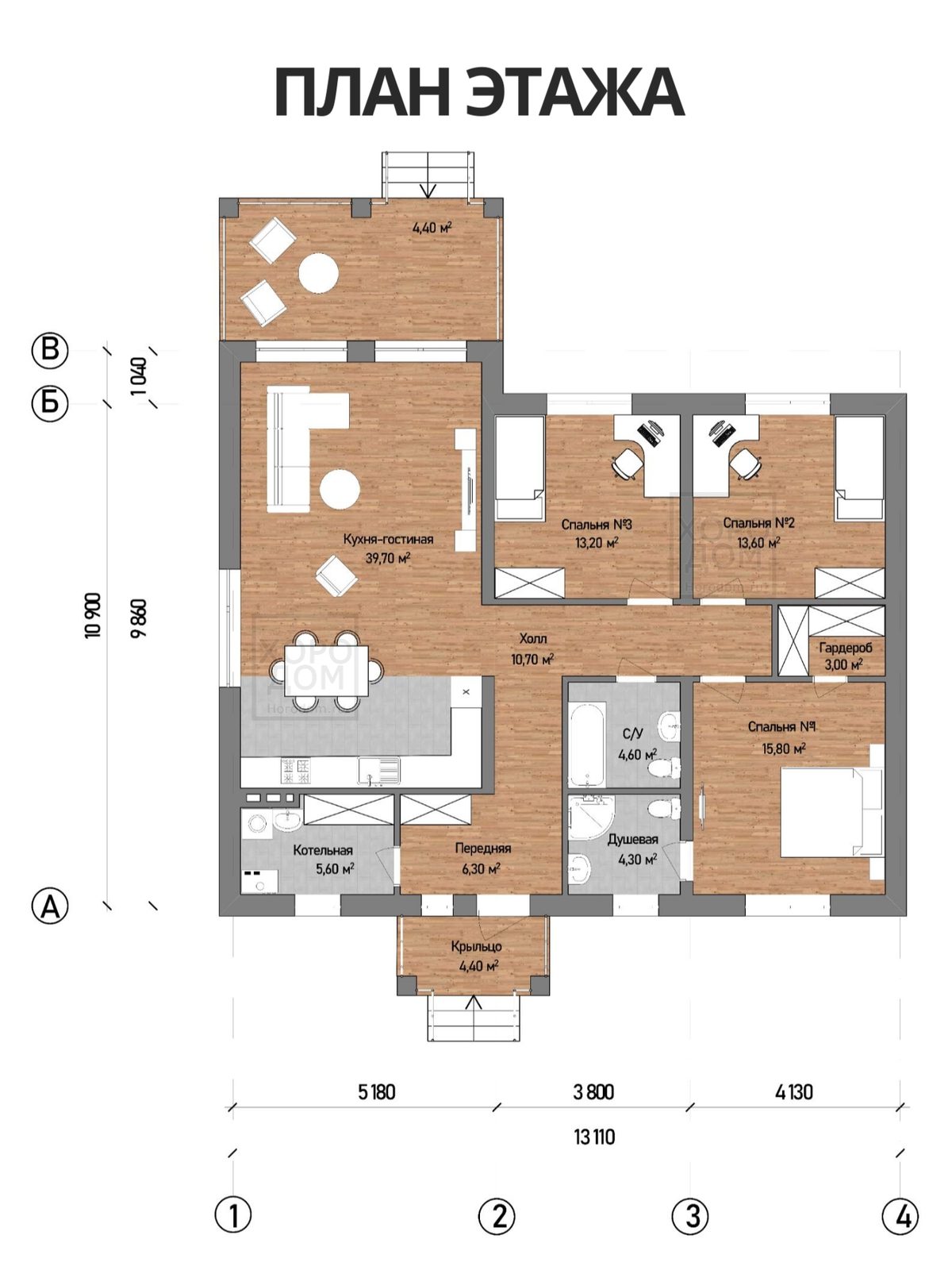

Планировка дома включает кухню-гостиную площадью 39,70 м², три спальни (15,80 м², 13,60 м², 13,20 м²), холл 10,70 м², санузел 4,60 м², душевую 4,30 м², гардероб 3,00 м², котельную 5,60 м², переднюю 6,30 м², крыльцо 4,40 м² и террасу 4,40 м².

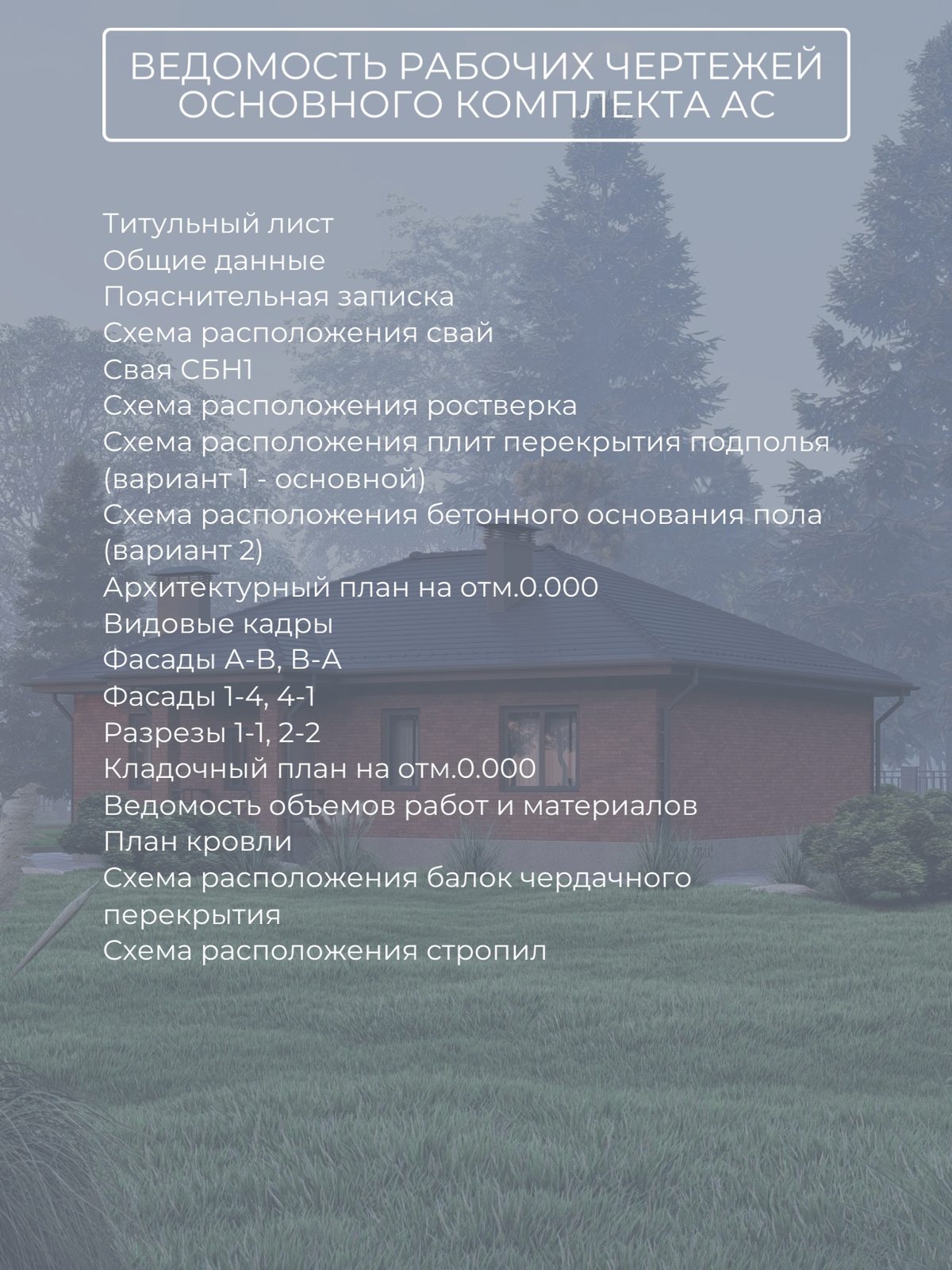

Проект включает титульный лист, общие данные, пояснительную записку, схему расположения свай, свая СБН1, схему расположения ростверка, схему расположения плит перекрытия подполья (вариант 1 — основной), схему расположения бетонного основания пола (вариант 2), архитектурный план на отм. 0.000, видовые кадры, фасады А-В, В-А, фасады 1-4, 4-1, разрезы 1-1, 2-2, кладочный план на отм. 0.000, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
