Проект дома 132 м2 / Газобетон / 1 этаж / 16,39×13,05 м / 83 листа / OPGD59

Общий метраж 132 м2

3 спальни

2 санузла

Проект одноэтажного дома 132 м2 с 3 спальнями.

Фундамент - свайно-ростверковый

Стены - газобетон 390 мм, утепление 100 мм.

Фасад - облицовочный кирпич.

Кровля - металлочерепица.

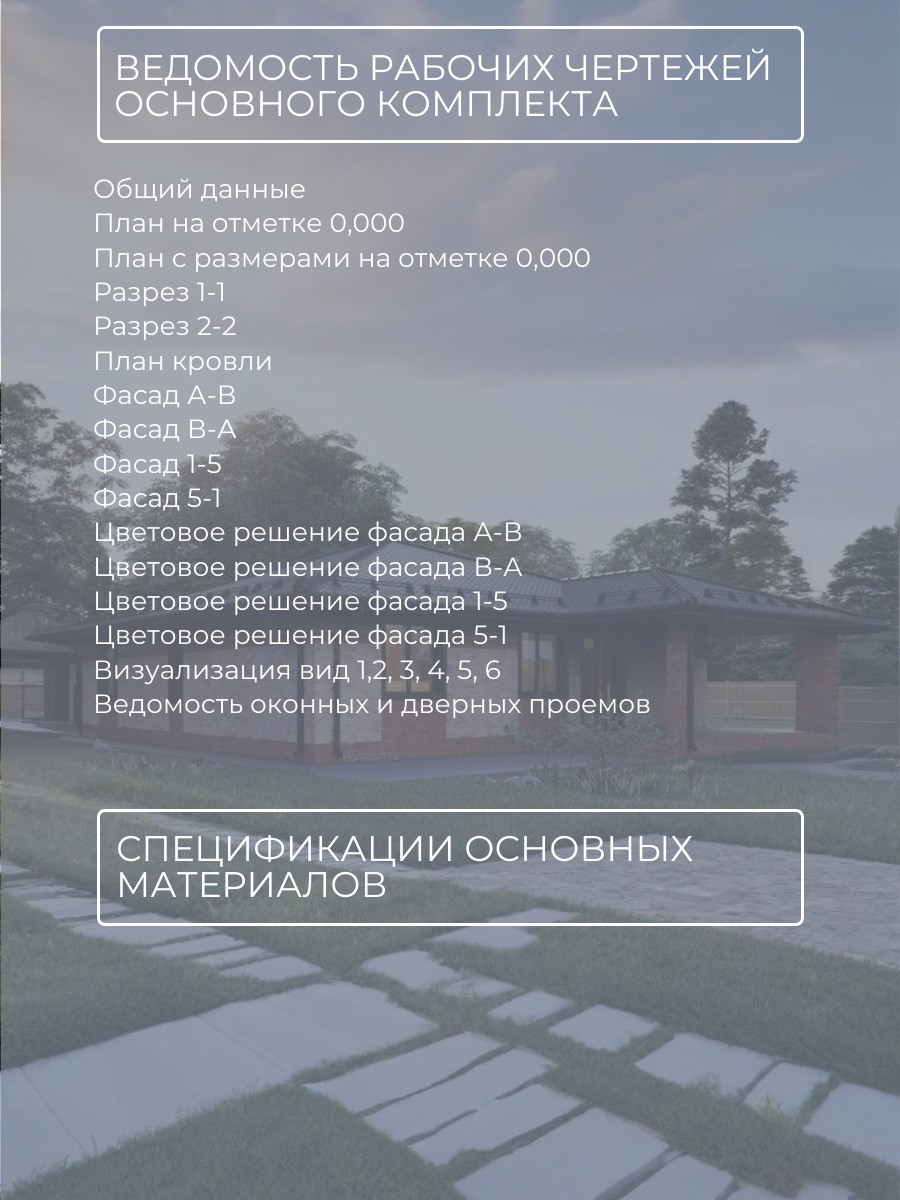

Ведомость рабочих чертежей основного комплекта:

Общие данные

План на отметке 0,000

План с размерами на отметке 0,000

Разрез 1-1

Разрез 2-2

План кровли

Фасад А-В

Фасад В-А

Фасад 1-5

Фасад 5-1

Цветовое решение фасада А-В

Цветовое решение фасада В-А

Цветовое решение фасада 1-5

Цветовое решение фасада 5-1

Визуализация вид 1,2, 3, 4, 5, 6

Ведомость оконных и дверных проемов

Кладочный план первого этажа

Схема расположения буронабивных свай

Свая Сб 1. Спецификация буронабивных свай

Опалубка монолитного ростверка

Схем расположения монолитных ростверков

Сечение ростверков А-А, Б-Б

Узел устройства цоколя, сечение 1-1

Узел устройства цоколя, сечение 2-2

Армирование плиты перекрытия на отметке -0,150

Опалубка монолитного пояса на отметке +2,500

Схема формирования монолитного пояса на отметке +2, 500

План перемычек

Схема чердачных балок. Спецификация

Стропильная система

Стропильная система. Спецификация

План крыши. Спецификация

Схема обрешётки. Спецификация

Схема подшивки свесов кровли
