Проект дома 133 м2 / Газобетон / 1 этаж / 15,5×10 м / 53 листа / HDP7

Общий метраж 133 м2

4 спальни

2 санузла

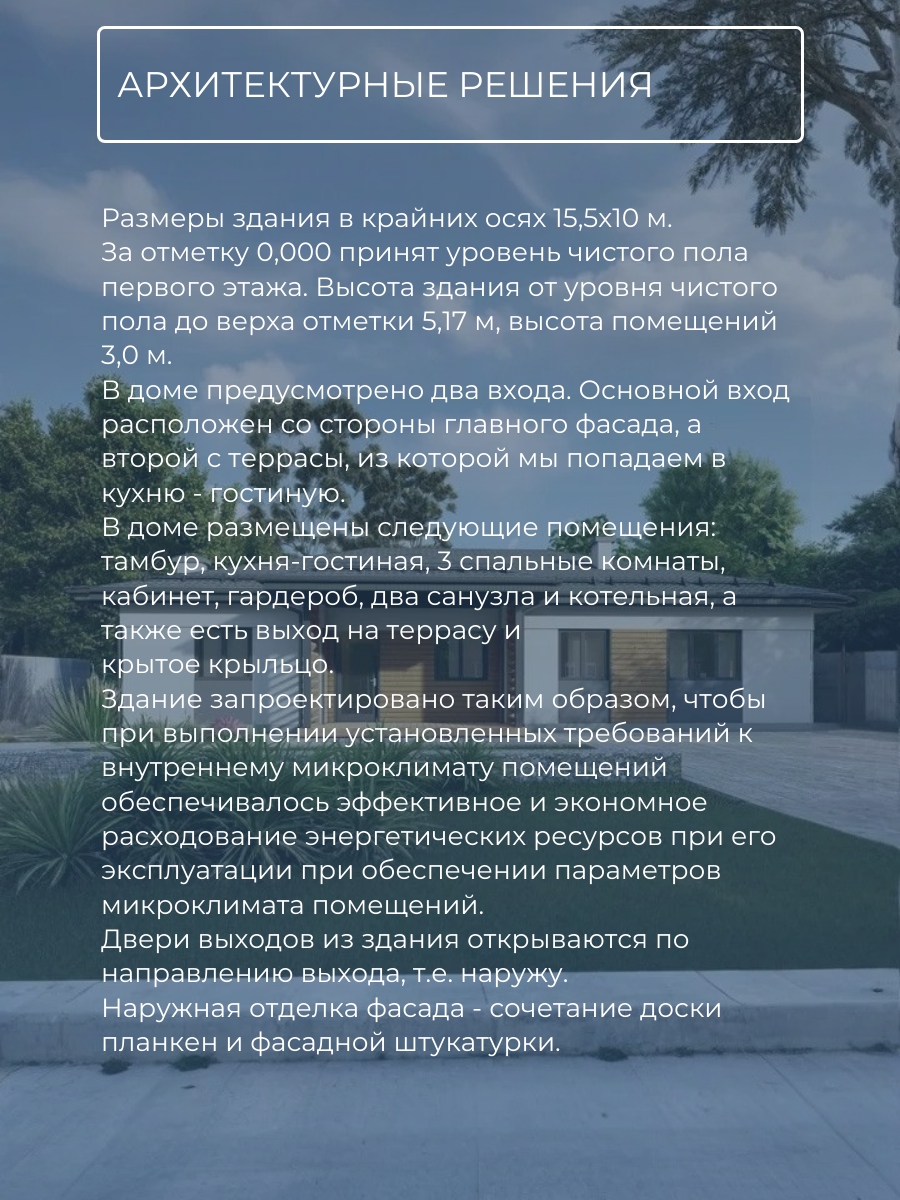

Проект дома ХДП7 с общим метражом 133 м2, вмещает 4 спальни, 2 санузла и кухню-гостиную, что является оптимальным вариантом для семьи среднего размера. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.

Размеры здания в крайних осях 15,5х10 м.

За отметку 0,000 принят уровень чистого пола первого этажа. Высота здания от уровня чистого пола до верха отметки 5,17 м, высота помещений 3,0 м.

В доме предусмотрено два входа. Основной вход расположен со стороны главного фасада, а второй с террасы, из которой мы попадаем в кухню - гостиную.

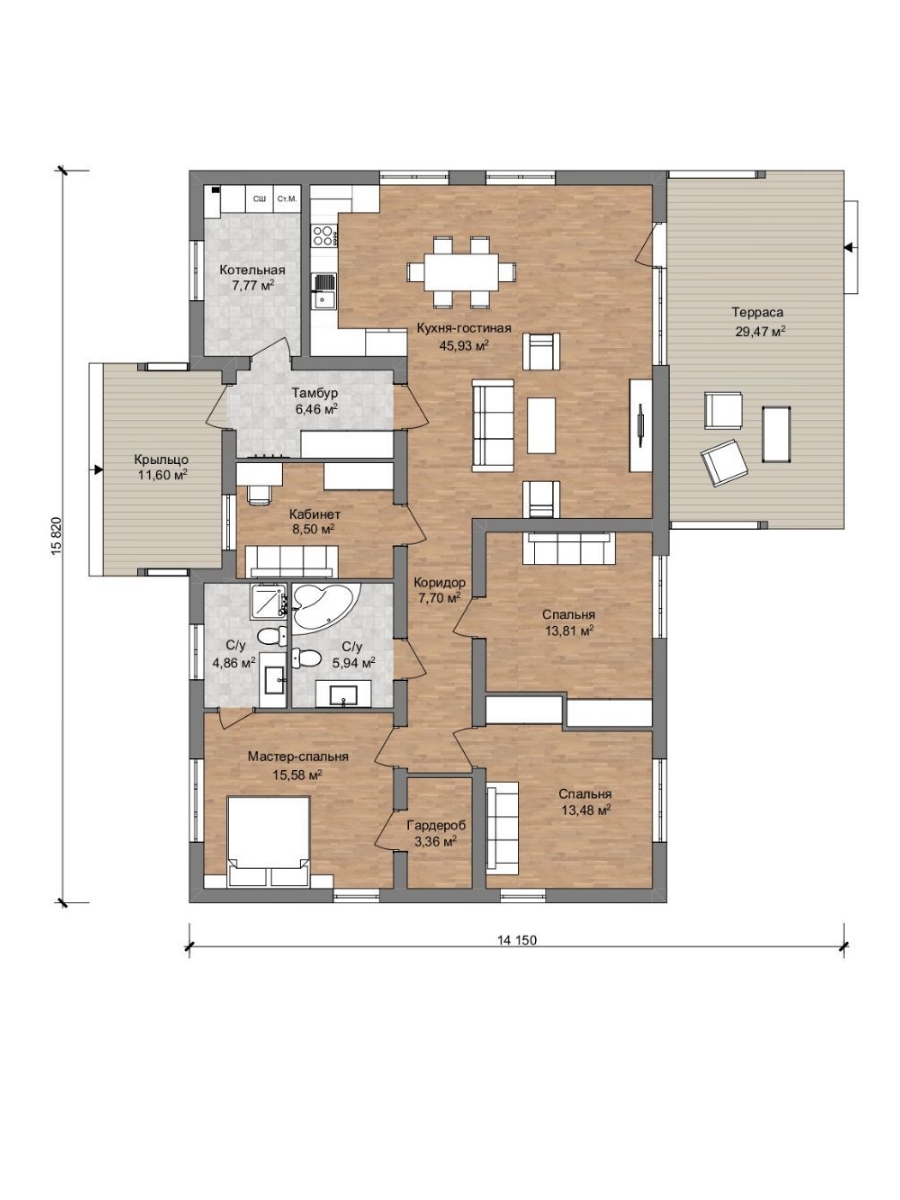

В доме размещены следующие помещения: тамбур, кухня-гостиная, 3 спальные комнаты, кабинет, гардероб, два санузла и котельная, а также есть выход на террасу и

крытое крыльцо.

Здание запроектировано таким образом, чтобы при выполнении установленных требований к внутреннему микроклимату помещений обеспечивалось эффективное и экономное расходование энергетических ресурсов при его эксплуатации при обеспечении параметров микроклимата помещений.

Двери выходов из здания открываются по направлению выхода, т.е. наружу.

Наружная отделка фасада - сочетание доски планкен и фасадной штукатурки.

Конструктивная система здания – бескаркасная (стеновая). Основным несущим элементом, обеспечивающим пространственную жёсткость, являются внешние и внутренние стены. Именно они воспринимают нагрузку от перекрытий и покрытия.

Фундамент дома - свайно-ростверковый, под террасой - винтовой.

Конструкция наружней стены - кладка стен из газобетона D400 толщиной 300м. Армирование газобетонной кладки осуществляется арматурой А500 ф12мм в каждом четвертом ряду.

Утепление - экструдированный пенополистирол ТЕХНОНИКОЛЬ ТЕХНОПЛЕКС, толщиной 50 мм.

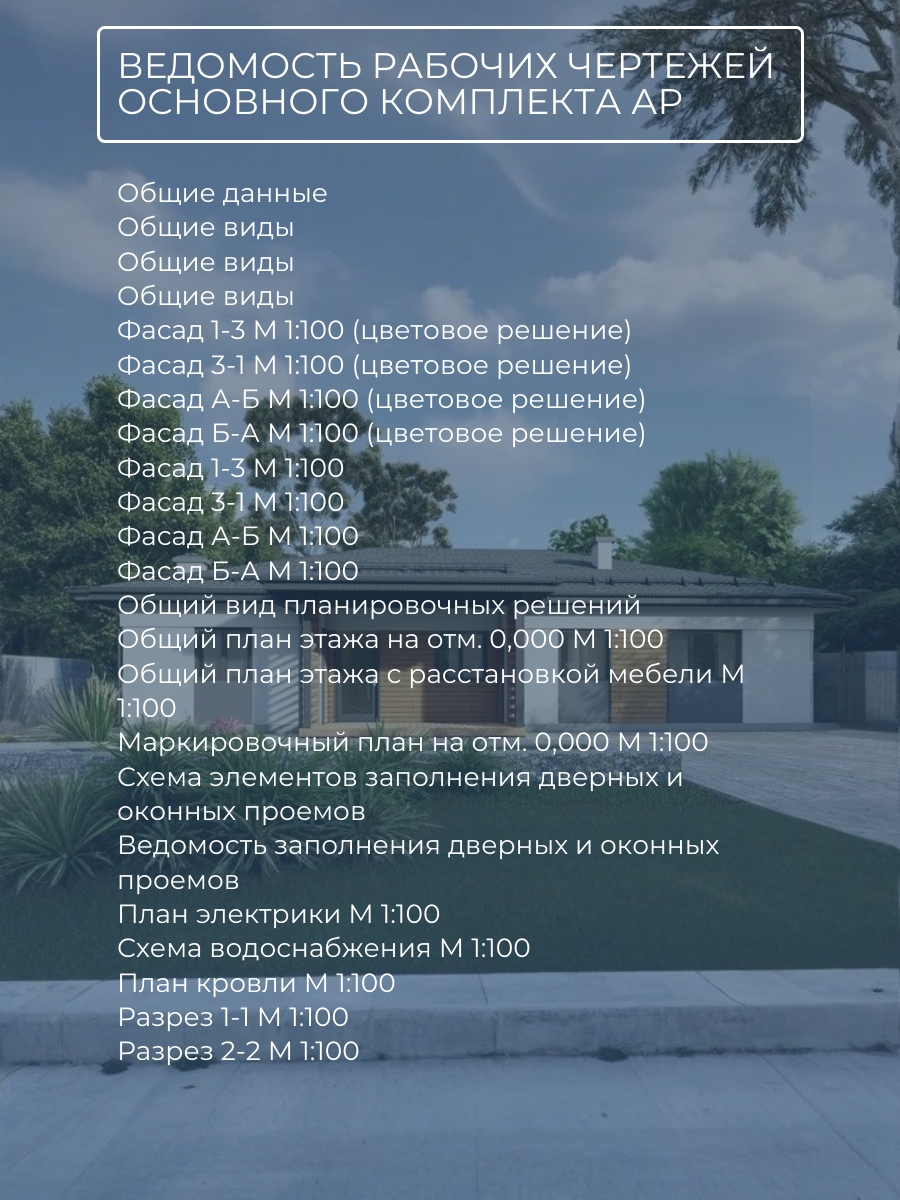

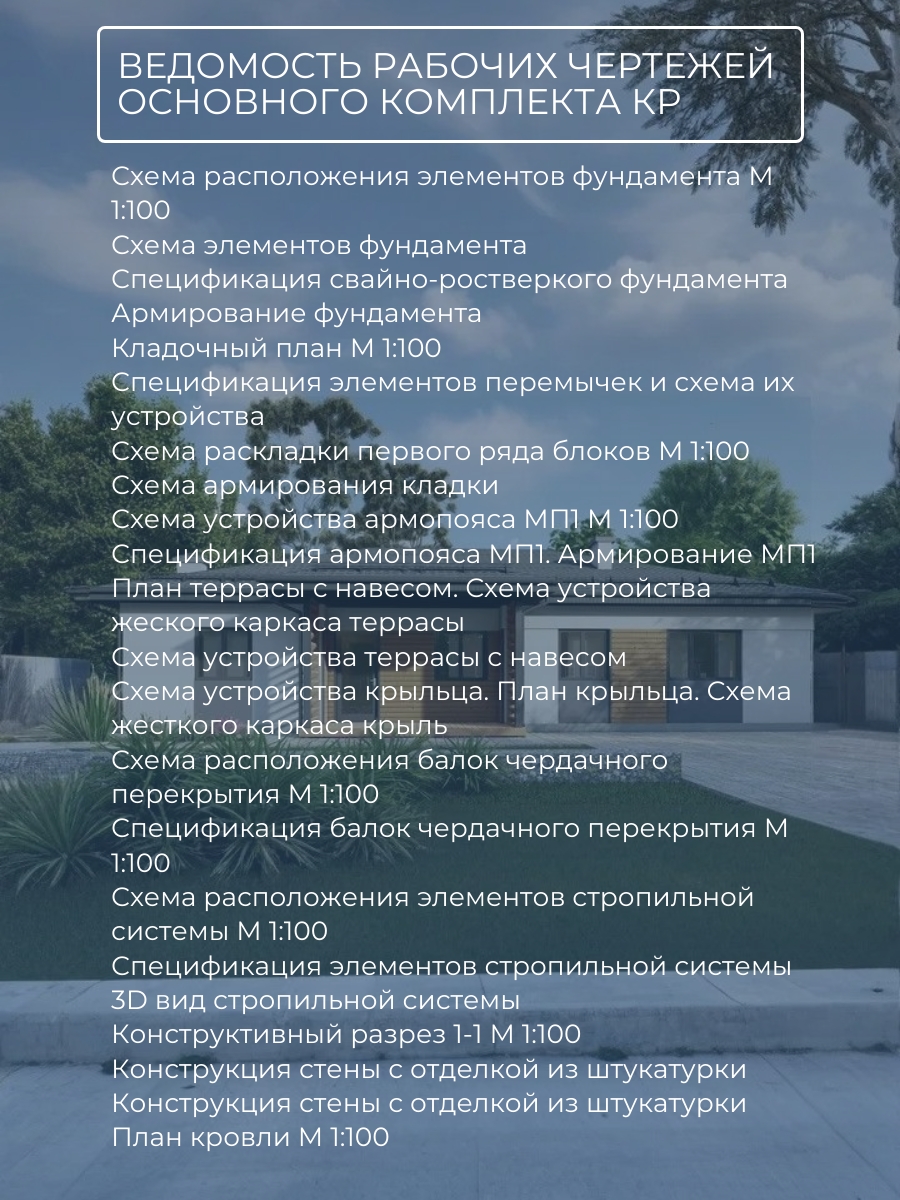

Ведомость рабочих чертежей основного комплекта
