Проект дома 138,8 м2 / Кирпич / 2 этажа / 9,97×8,93 м / HD80

Общий метраж 138,8 м2

4 спальни

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

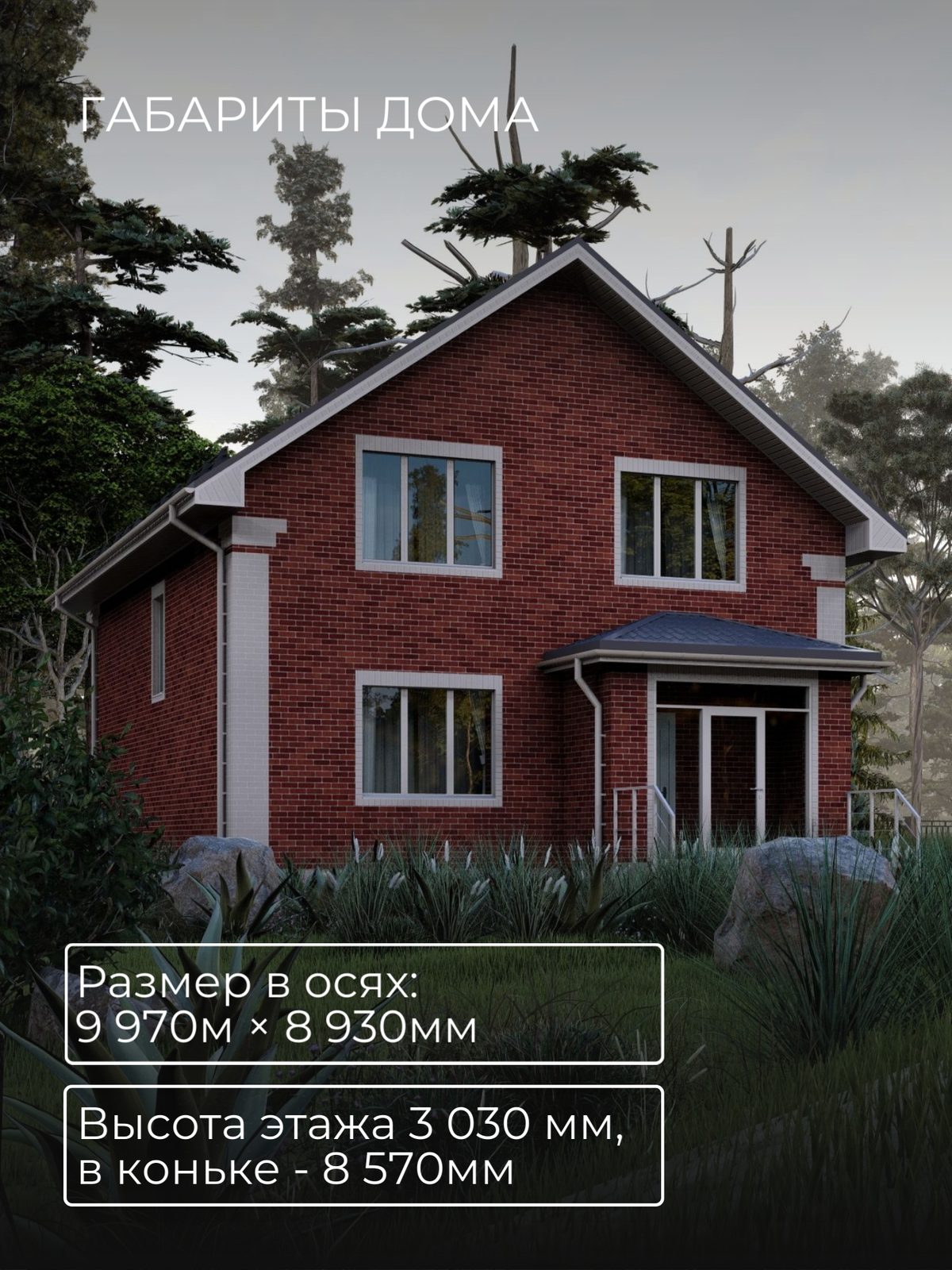

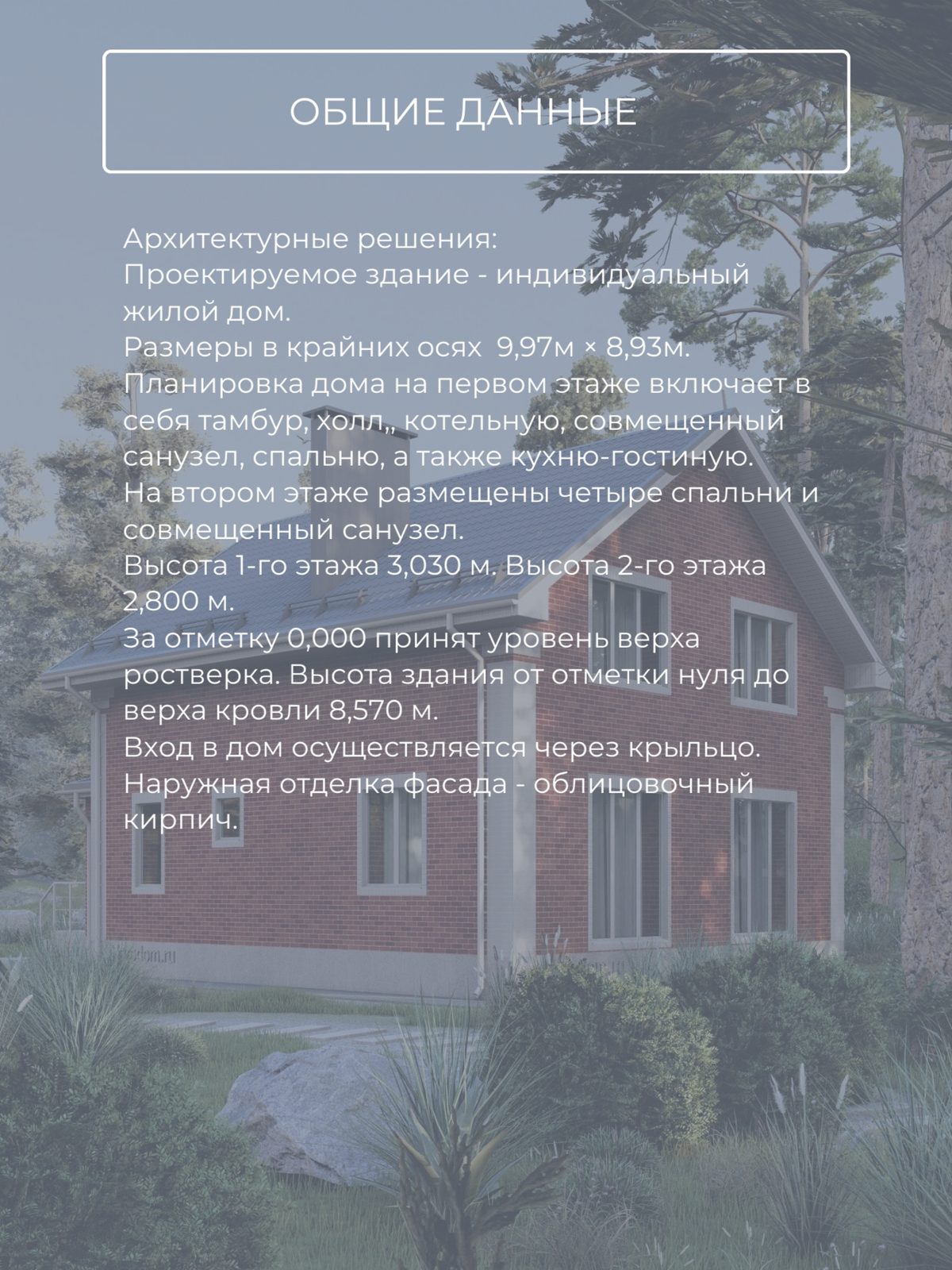

Размеры здания в осях составляют 9,97 × 8,93 м. Высота 1-го этажа — 3 030 мм, 2-го этажа — 2 800 мм. Высота в коньке — 8 570 мм.

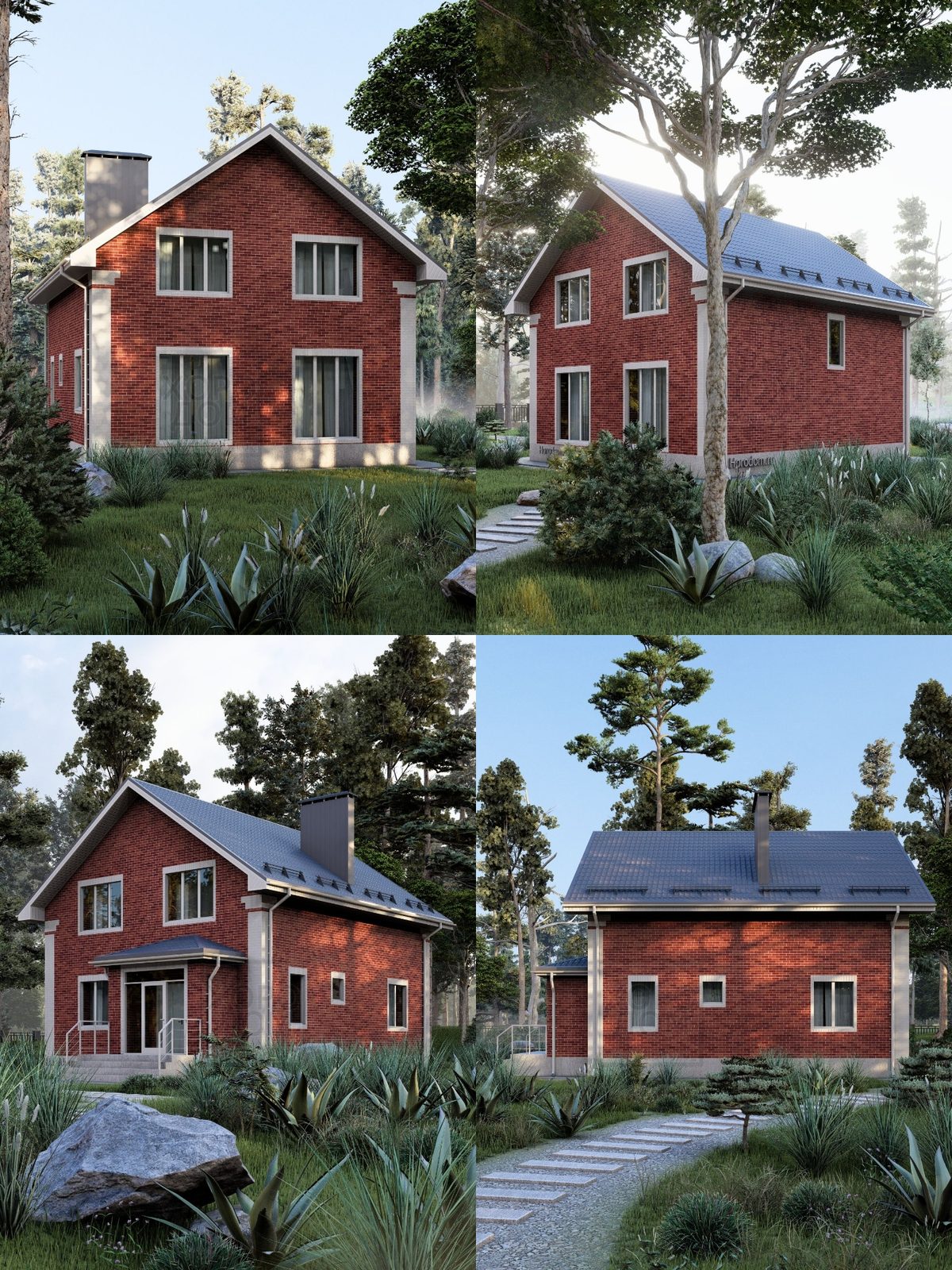

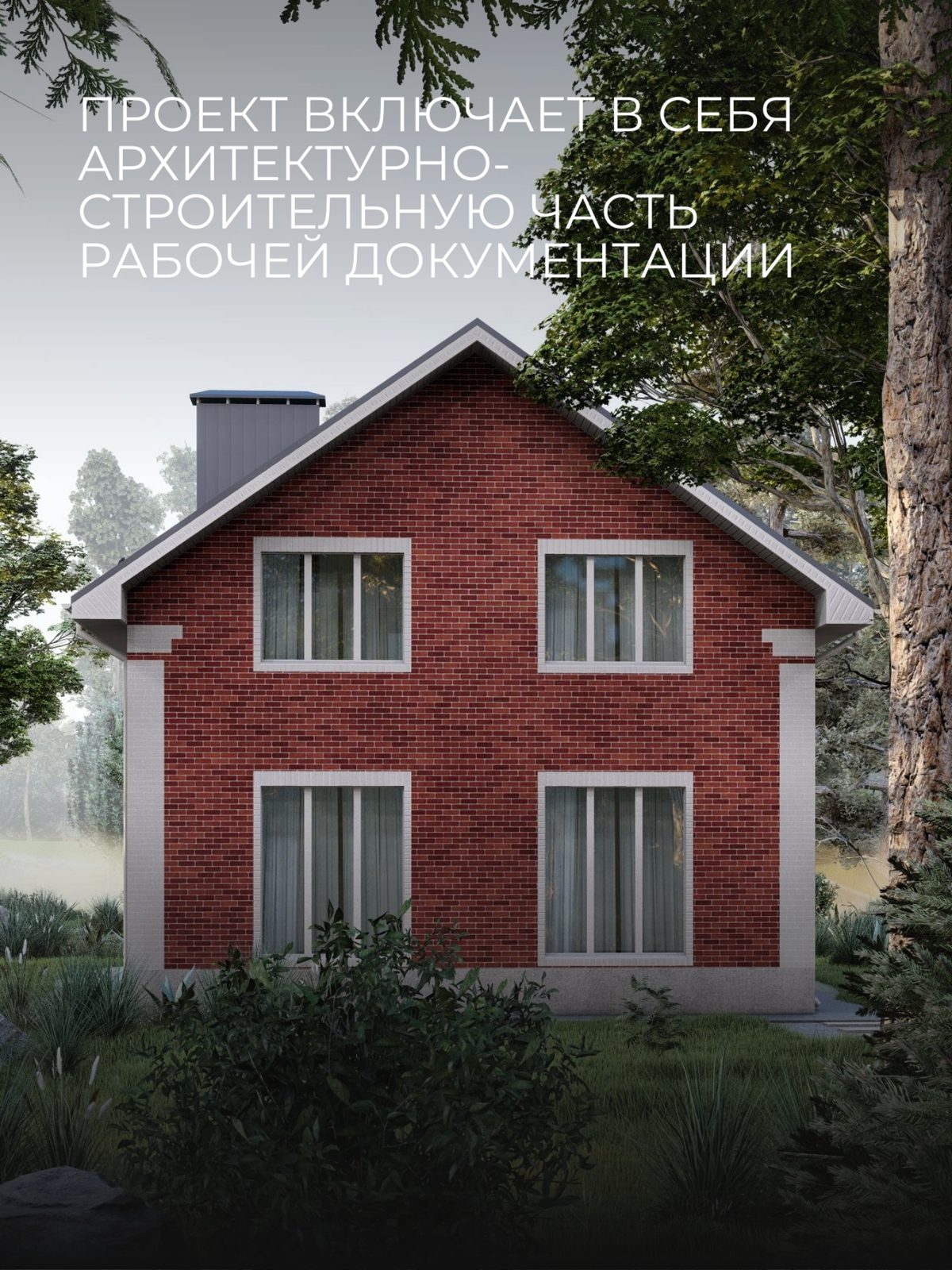

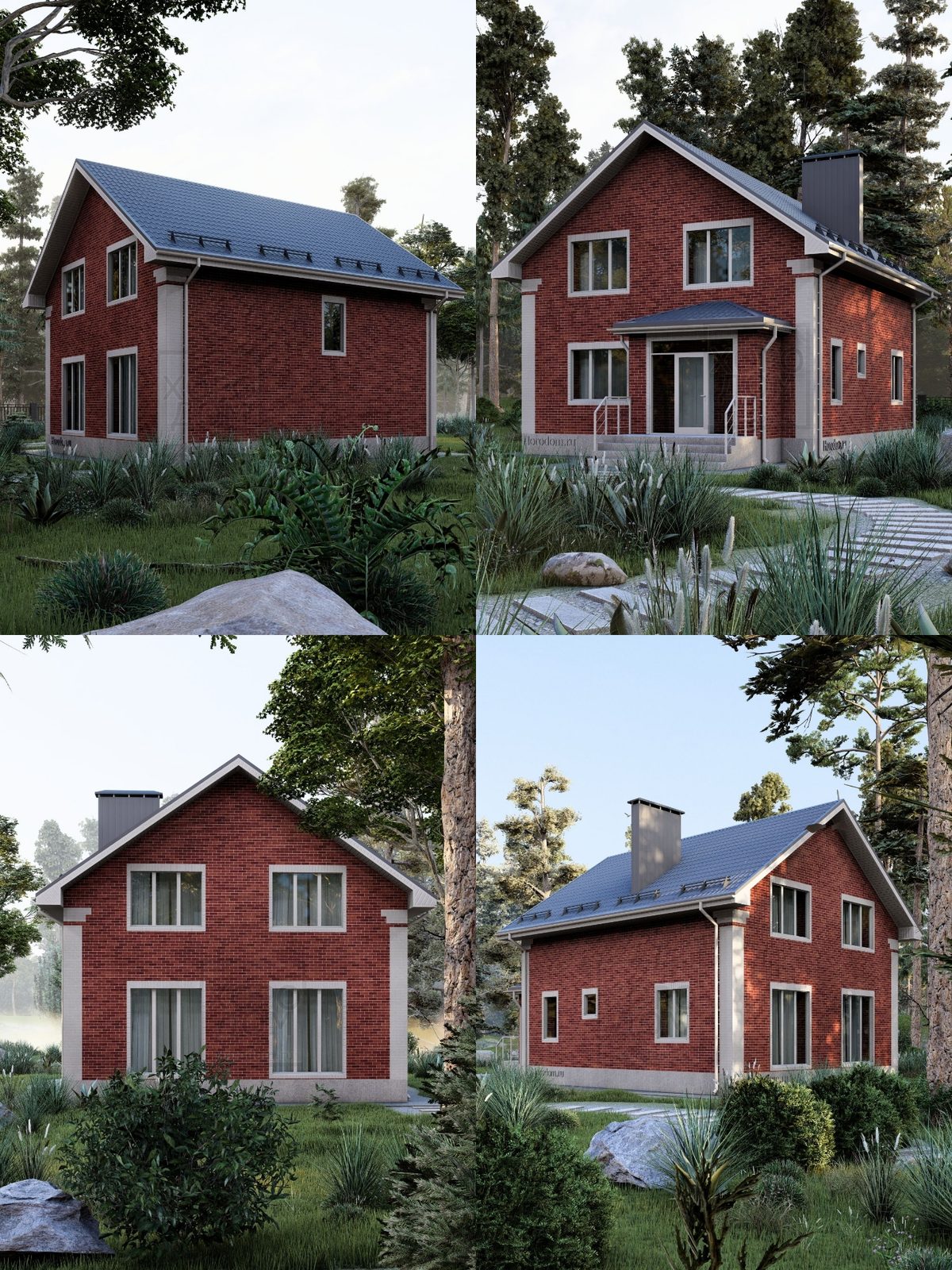

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.

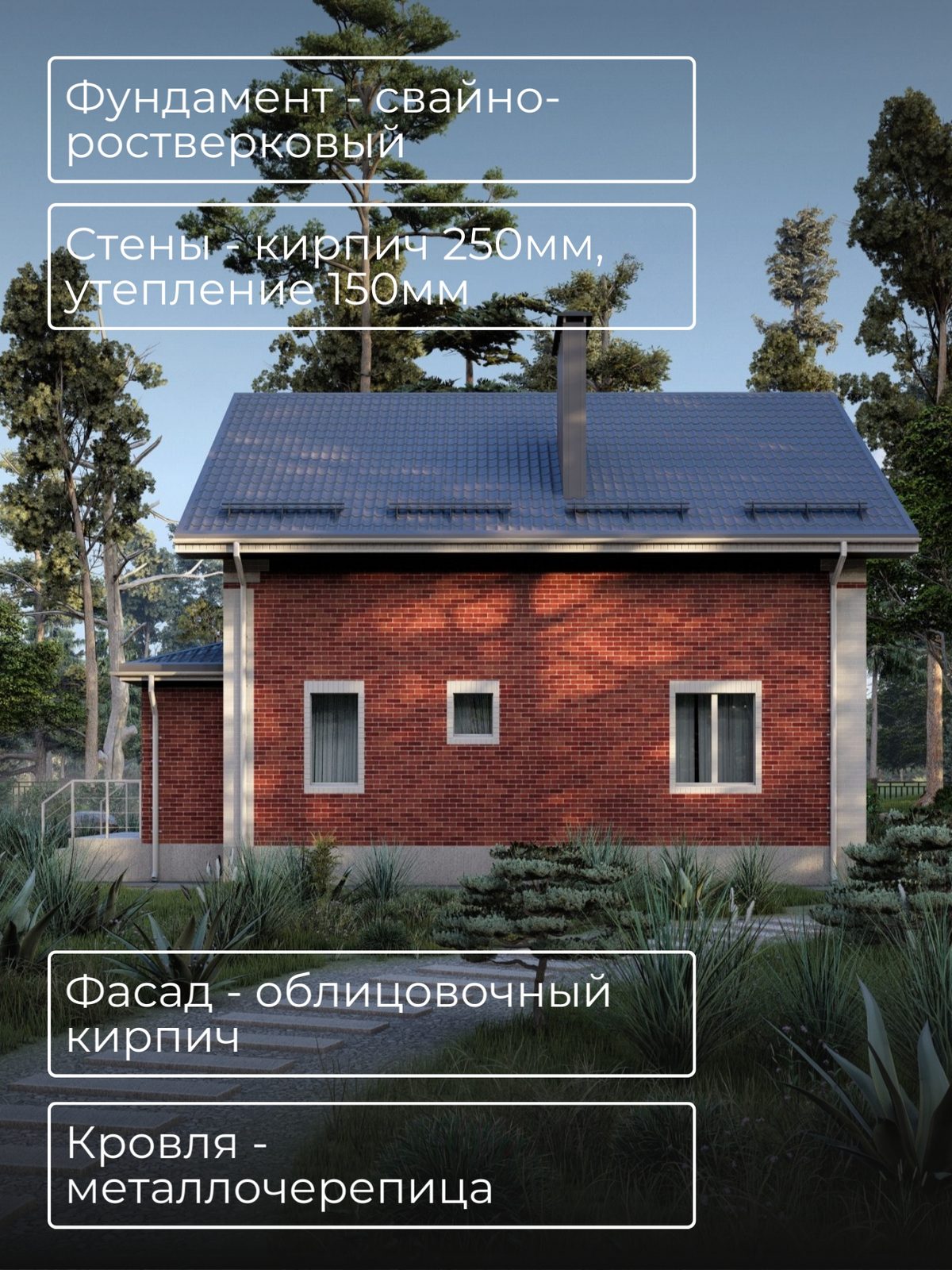

Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 150 мм.

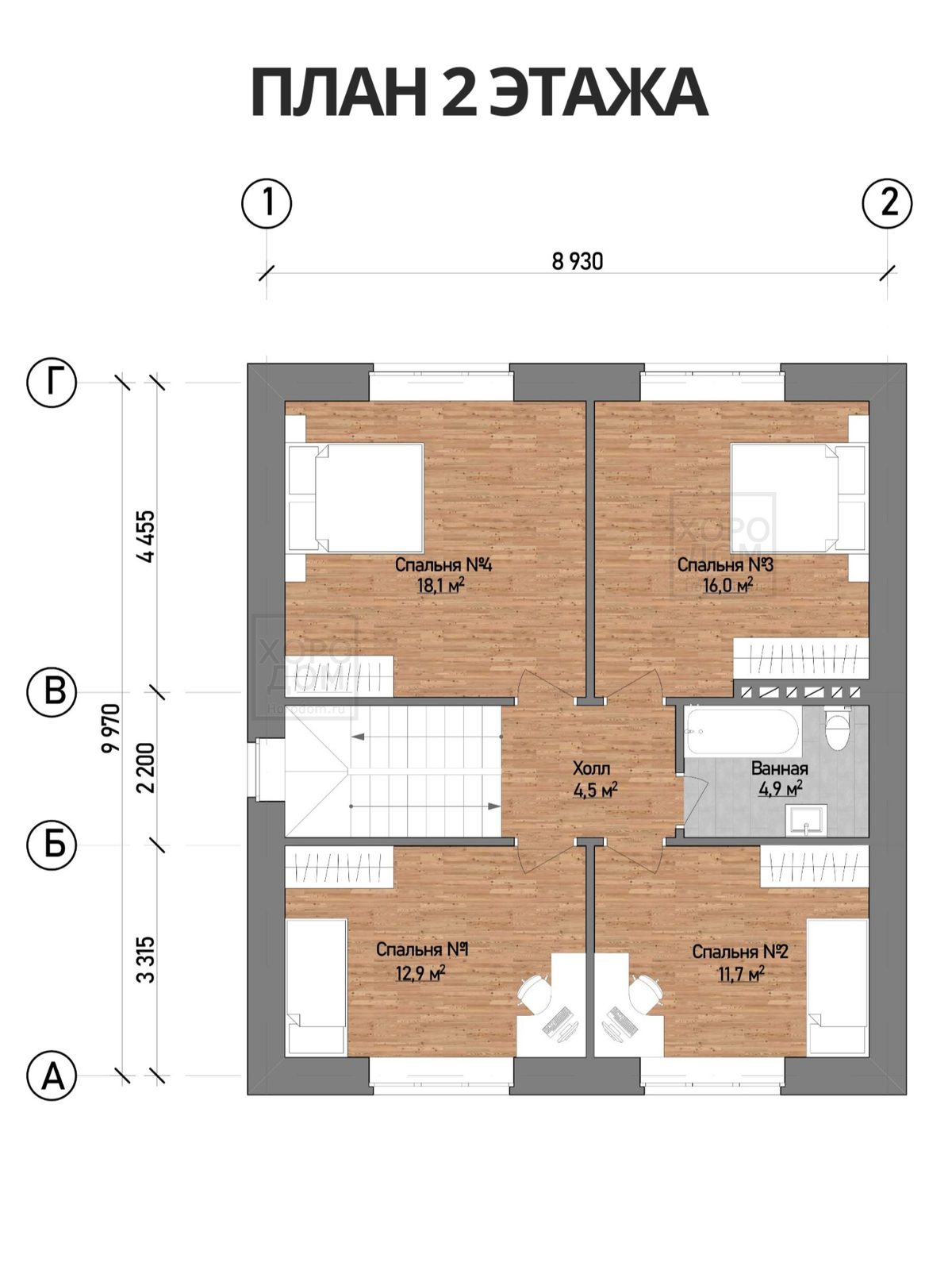

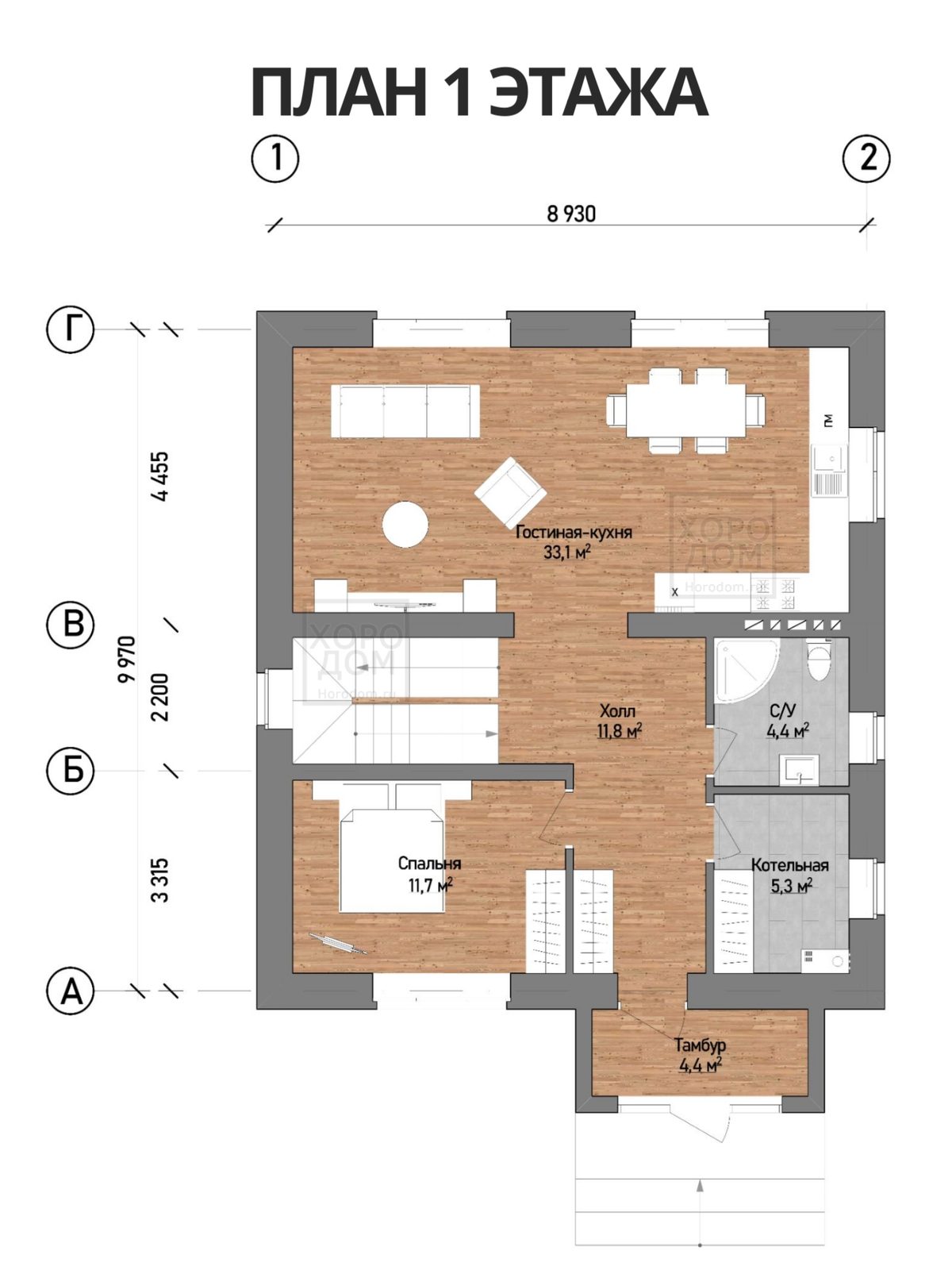

Планировка дома включает на первом этаже: кухню-гостиную площадью 33,1 м², холл 11,8 м², спальню 11,7 м², санузел 4,4 м², котельную 5,3 м² и тамбур 4,4 м². На втором этаже расположены: четыре спальни (18,1 м², 16,0 м², 12,9 м², 11,7 м²), холл 4,5 м² и ванная комната 4,9 м².

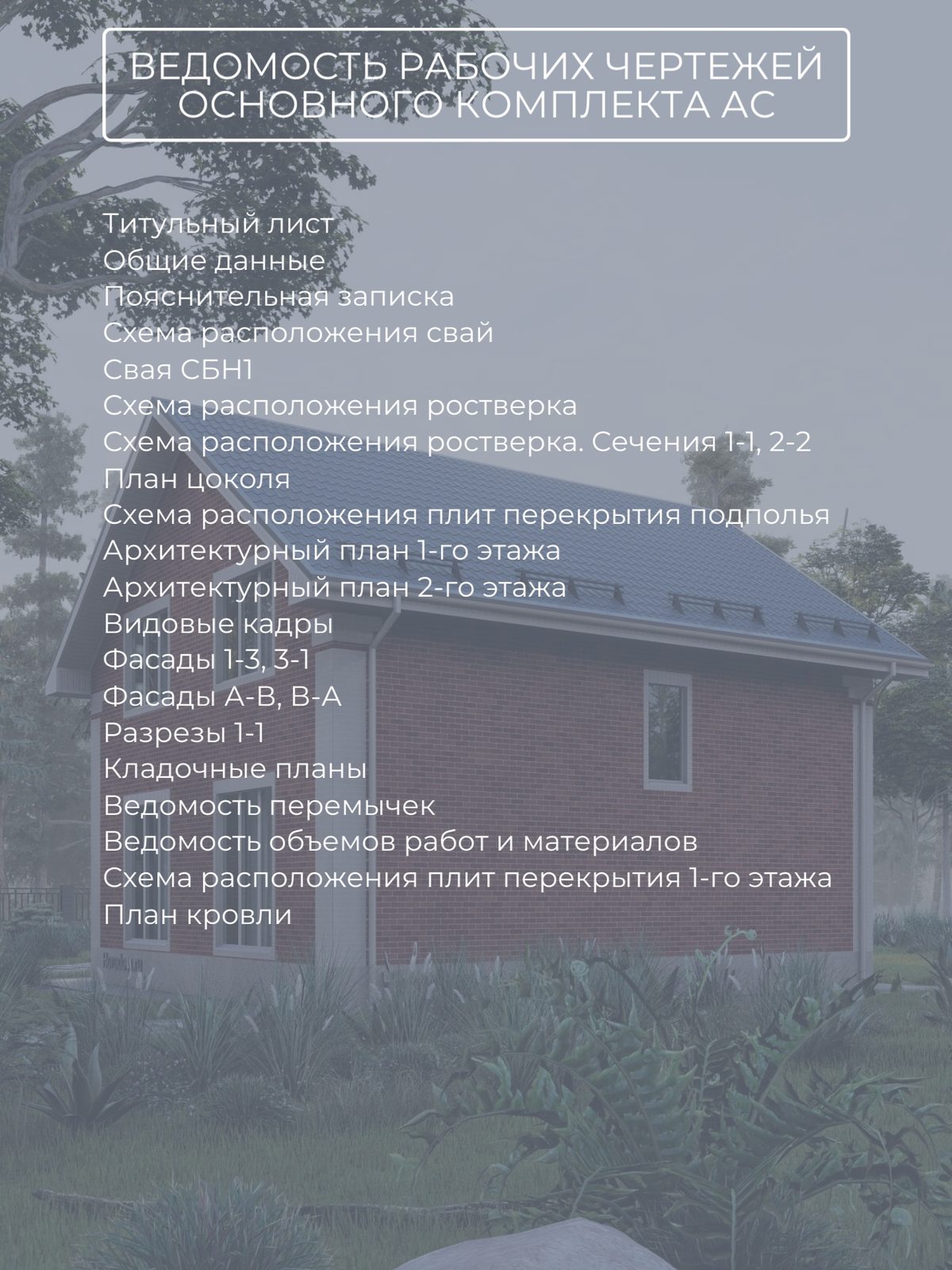

Архитектурный раздел (АС) включает: титульный лист, общие данные, пояснительную записку, схему расположения свай, сваю СБН1, схему расположения ростверка и его сечения 1-1, 2-2, план цоколя, схему расположения плит перекрытия подполья, архитектурные планы 1-го и 2-го этажей, видовые кадры, фасады (1-3, 3-1, А-В, В-А), разрез 1-1, кладочные планы, ведомость перемычек, ведомость объемов работ и материалов, схему расположения плит перекрытия 1-го этажа и план кровли.
