Проект дома 140 м2 / Газобетон / 1 этаж / 17,5×10,6 м / 52 листа / HD16

Общий метраж 104 м2

3 спальни

2 санузла

Этот проект одноэтажного дома из газобетона с тремя спальнями площадью 140 м2 станет отличным выбором для тех, кто мечтает о комфортабельном и уютном жилье. Продуманная планировка дома обеспечит функциональность и удобство для всей семьи. В проекте предусмотрены все необходимые помещения, включая кухню, гостиную, три спальни и два санузел. Проект разработан с учетом современных строительных технологий и стандартов, что гарантирует надежность и долговечность вашего будущего дома.

Общие данные

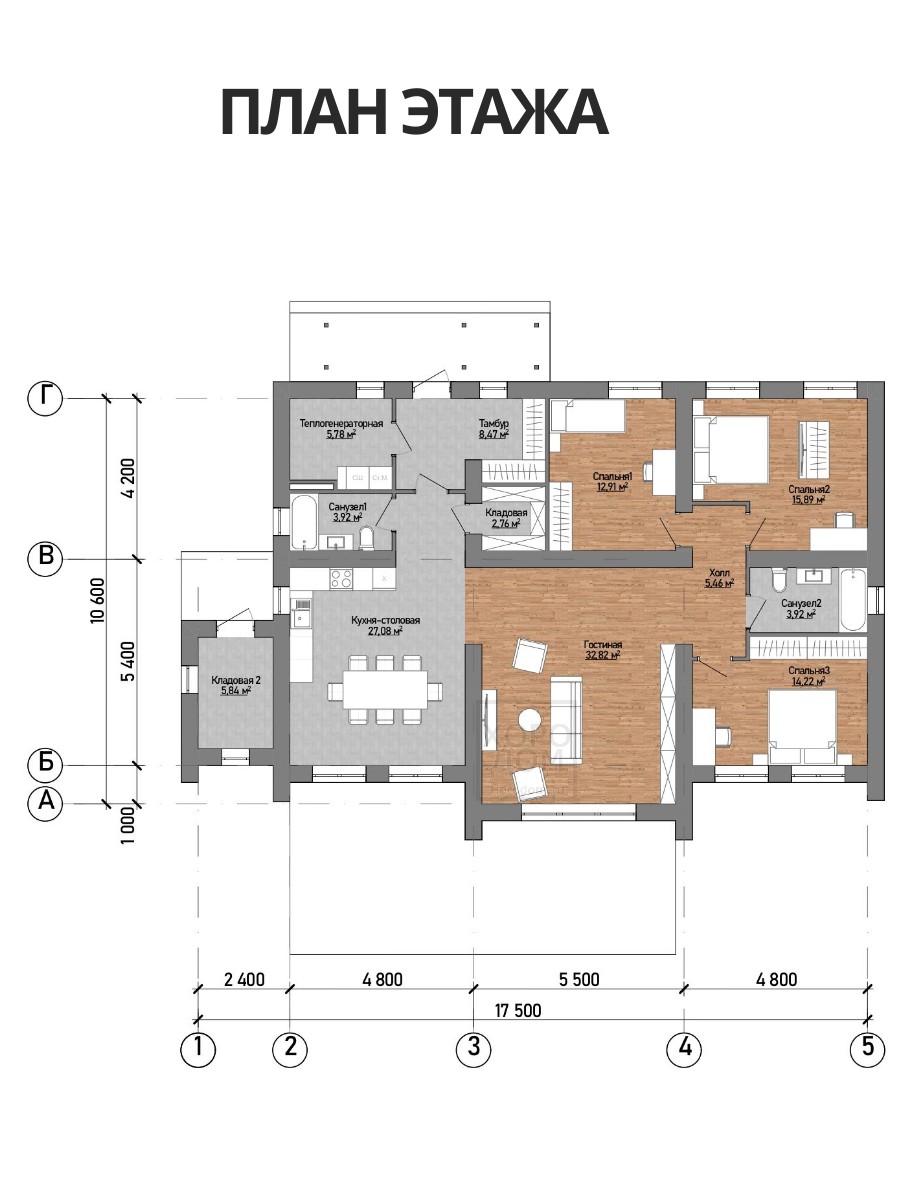

План меблировки

Разрез 1-1

Разрез 2-2

Фасад в осях 1-5

Фасад в осях 5-1

Фасад в осях А-Г

Фасад в осях Г-А

3D вид

Узел 1 к архитектурному разрезу

Отделка пола

Кладочный план

Схема расположения оконных и дверных проемов

Спецификация заполнения оконных и дверных проемов

Схема расположения перемычек

Перемычки

Спецификации перемычек

План кровли

Вентшахта Вш1

Вентшахта Вш2

Схема свайного поля

План фундамента

Фундамент. План армирования

Фундамент. Сечения 1-1, 2-2 (армирование)

Фундамент. Сечения 3-3, 4-4 (армирование)

Фундамент. Узел 1, 2, 3, 4

Фундамент. Спецификация армирования

аспределительный монолитный пояс РМП-1. Схема расположения

Распределительный монолитный пояс РМП-1. Узлы 1..3. Спецификация РМП-1

Конструкции покрытия. Схема расположения

Конструкции покрытия. Сечения 1-1...3-3

Конструкции покрытия. Сечения 4-4...6-6

Конструкции покрытия. Спецификация

Конструкции покрытия. Покрытие кладовой 2

Конструкции покрытия. Козырек крыльца. Схемы расположения

Конструкции покрытия. Козырек крыльца. Разрезы 1-1, 2-2

Конструкции покрытия. Козырек крыльца. Стойка Ст-1. Балка Б-1. Узел 1

Конструкции покрытия. Козырек крыльца. Монолитное покрытие по профлисту

Монолитные конструкции крыльца. Схема расположения

Монолитные конструкции крыльца. Разрезы по армированию

Монолитные конструкции террасы. Схема расположения

Монолитные конструкции террасы. Разрезы по армированию
