Дом из газобетона 144 м² — проект OPGD6

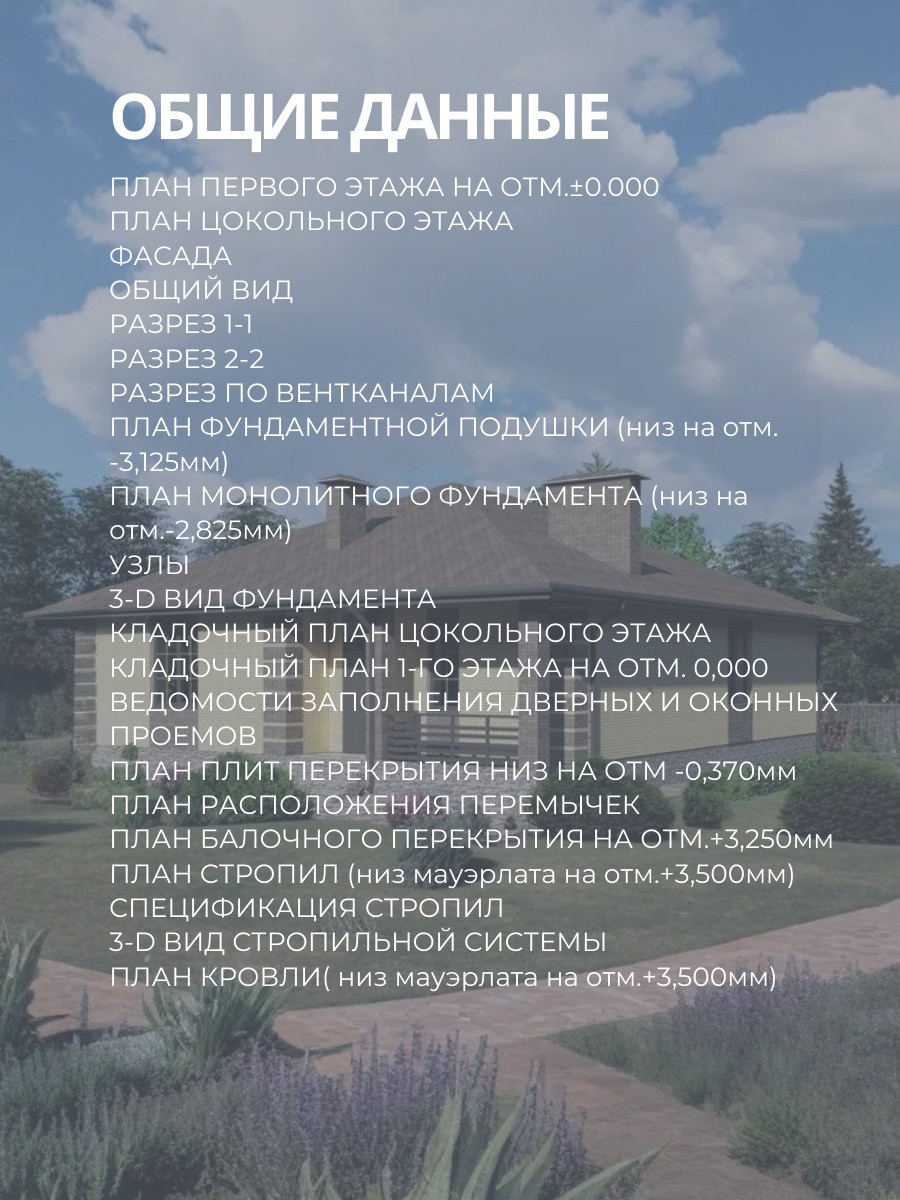

- Архитектурный и конструктивный разделы
- Рабочие чертежи в PDF
- Отправка на email после оплаты
Полное техническое описание

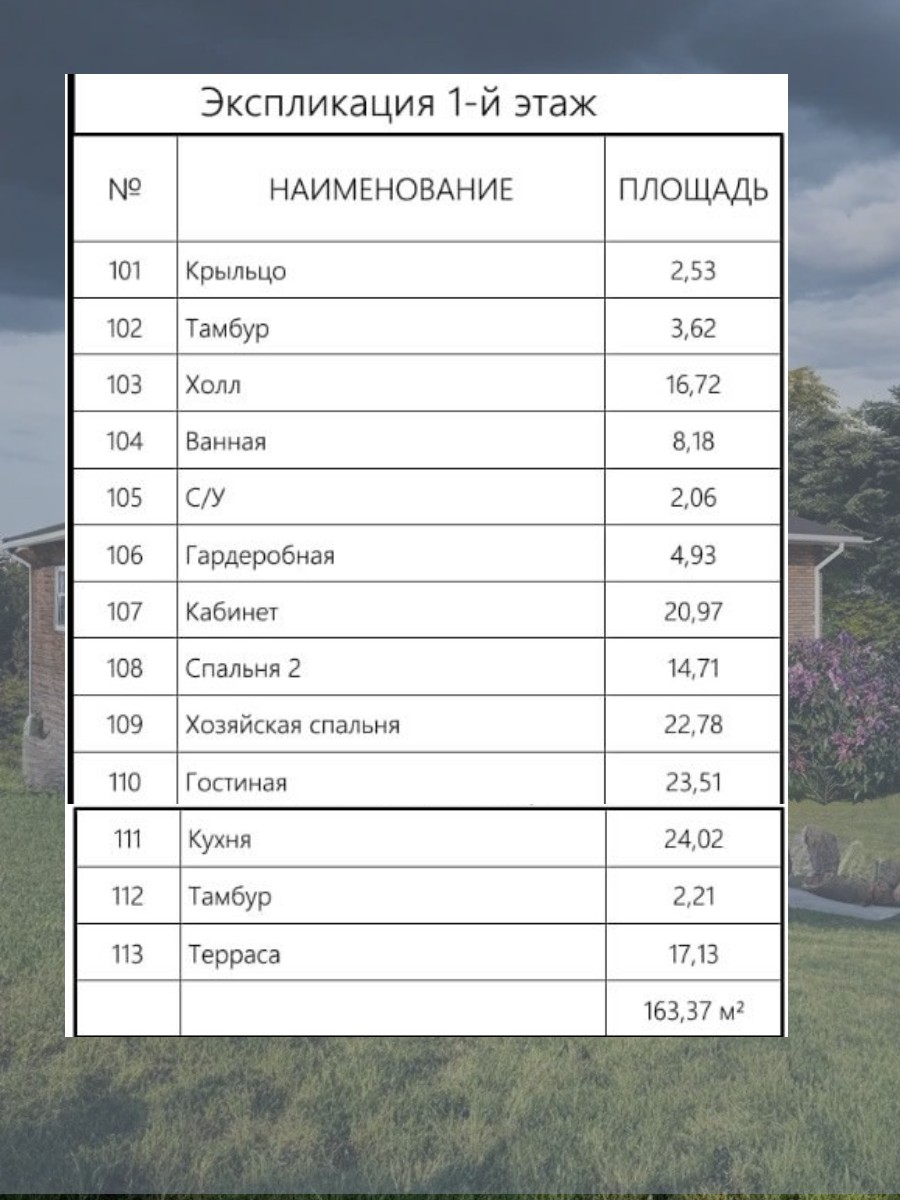

Общий метраж 144 м2
3 спальни
2 санузла

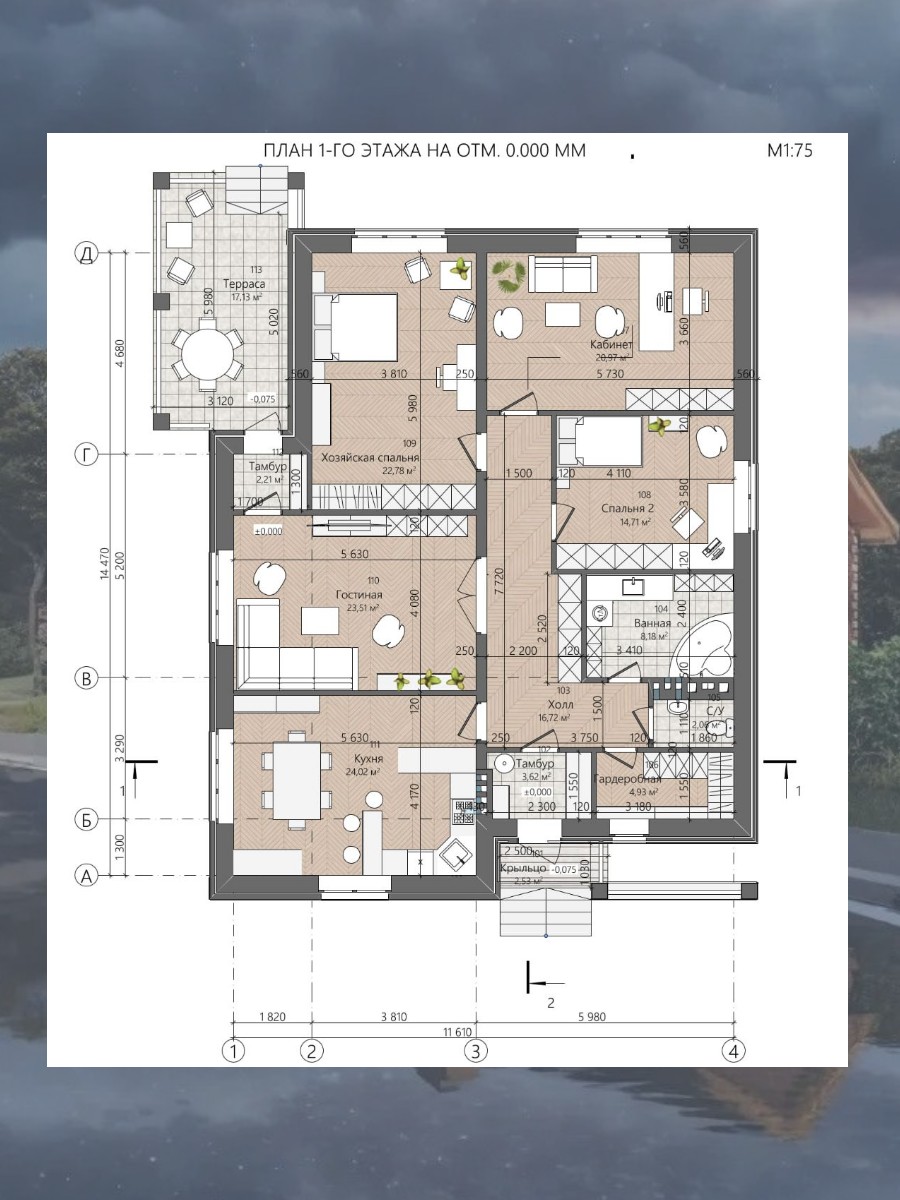

Проект ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМ в плане прямоугольной формы в осях 1-4 м А-Д,
одноэтажный с цокольным этажом и пристроенным крыльцом и террасой. ИНДИВИДУАЛЬНЫЙ
ЖИЛОЙ ДОМ с размерами в осях 11,61х14,47 м и высотой первого этажа 3,25 м до низа выступающих конструкций.
Высота дома в коньке - 7,39 м.
За относительную отметку 0,000 принят уровень чистого пола 1 этажа дома.
Фундамент здания - монолитный ленточный.
Стены дома - Газосиликатный блоки 400мм, вентзазор 40мм, облицовочный кирпич 120мм.
Перекрытия - Плита пустотная 1й этаж, деревянная балка чердачное перекрытие.
Конструкция кровли - деревянная.
Размеры являются справочными. Уточнить по факту выполненных работ.
Чертежи проектной документации разработаны в соответствии с требованиями экологических,
санитарно-гигиенических, противопожарных и других действующих норм и правил. Обеспечивают
безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных
чертежами мероприятий.
Класс ответственности здания - II (нормальный).
Степень огнестойкости - II
Класс конструктивной пожарной опасности - С0
Участок строительства относится к II климатическому району.
Влажностный режим помещения здания нормальный, условия эксплуатации ограждающих
конструкций Б.
