Проект дома 15,77 м2 / Каркас / 1 этаж / 6,00×7,50 м / HDK54

Общий метраж 15,77 м2

ПРОЕКТ КАРКАСНОГО ДАЧНОГО ДОМА

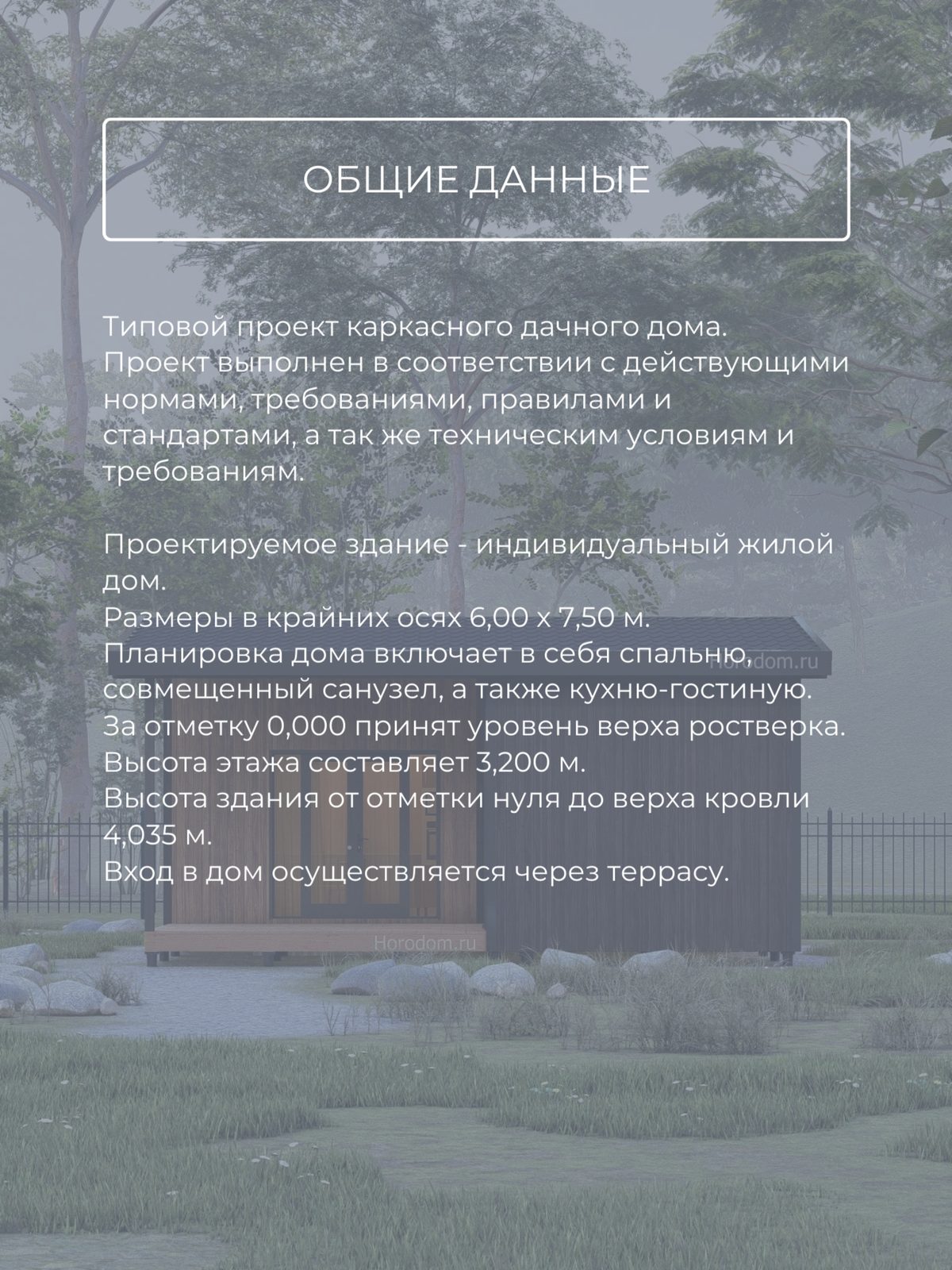

Размеры здания в осях составляют 6,00 × 7,50 м. Высота этажа — 3,200 м. Высота здания от отметки нуля до верха кровли — 4,035 м.

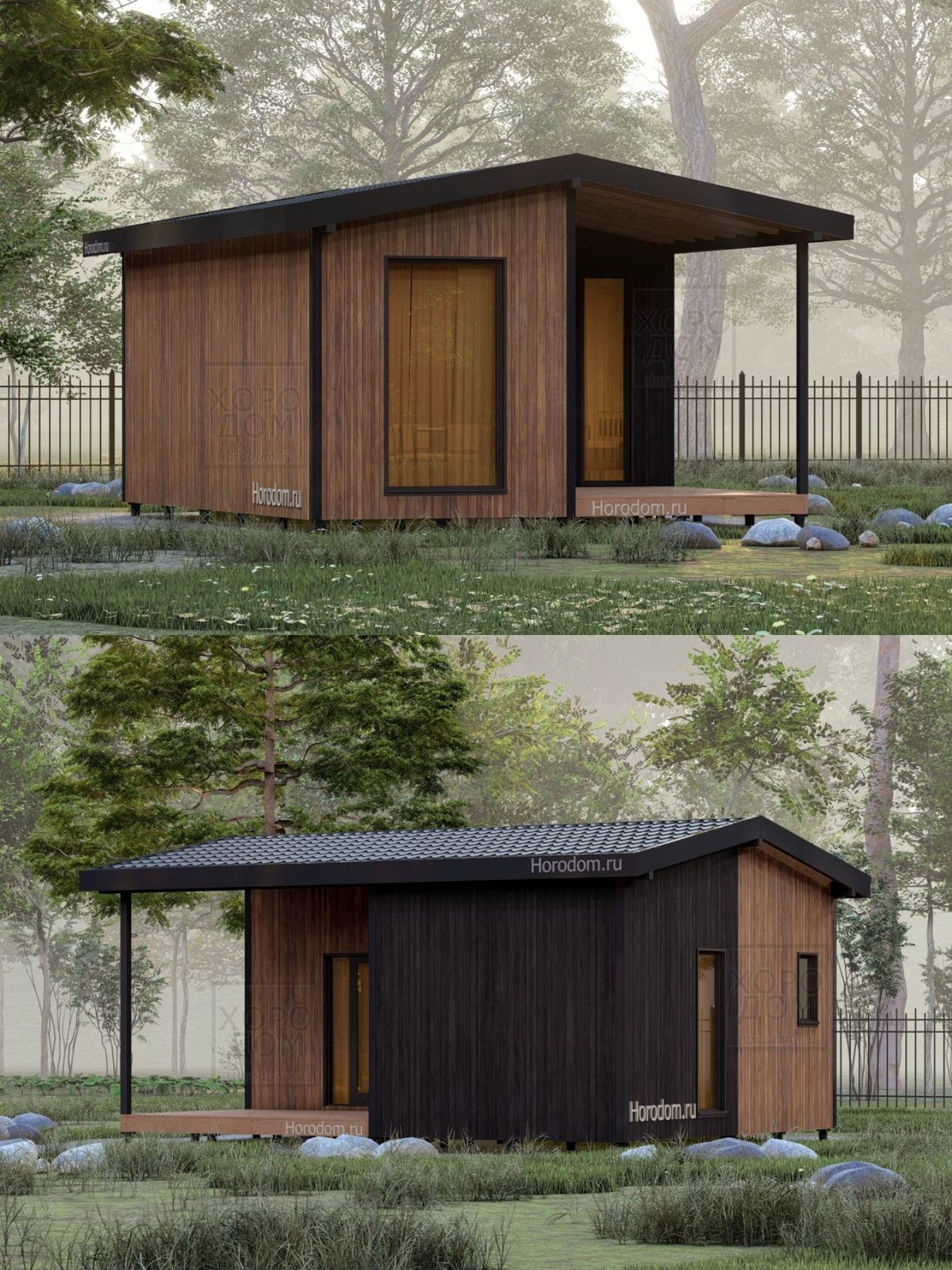

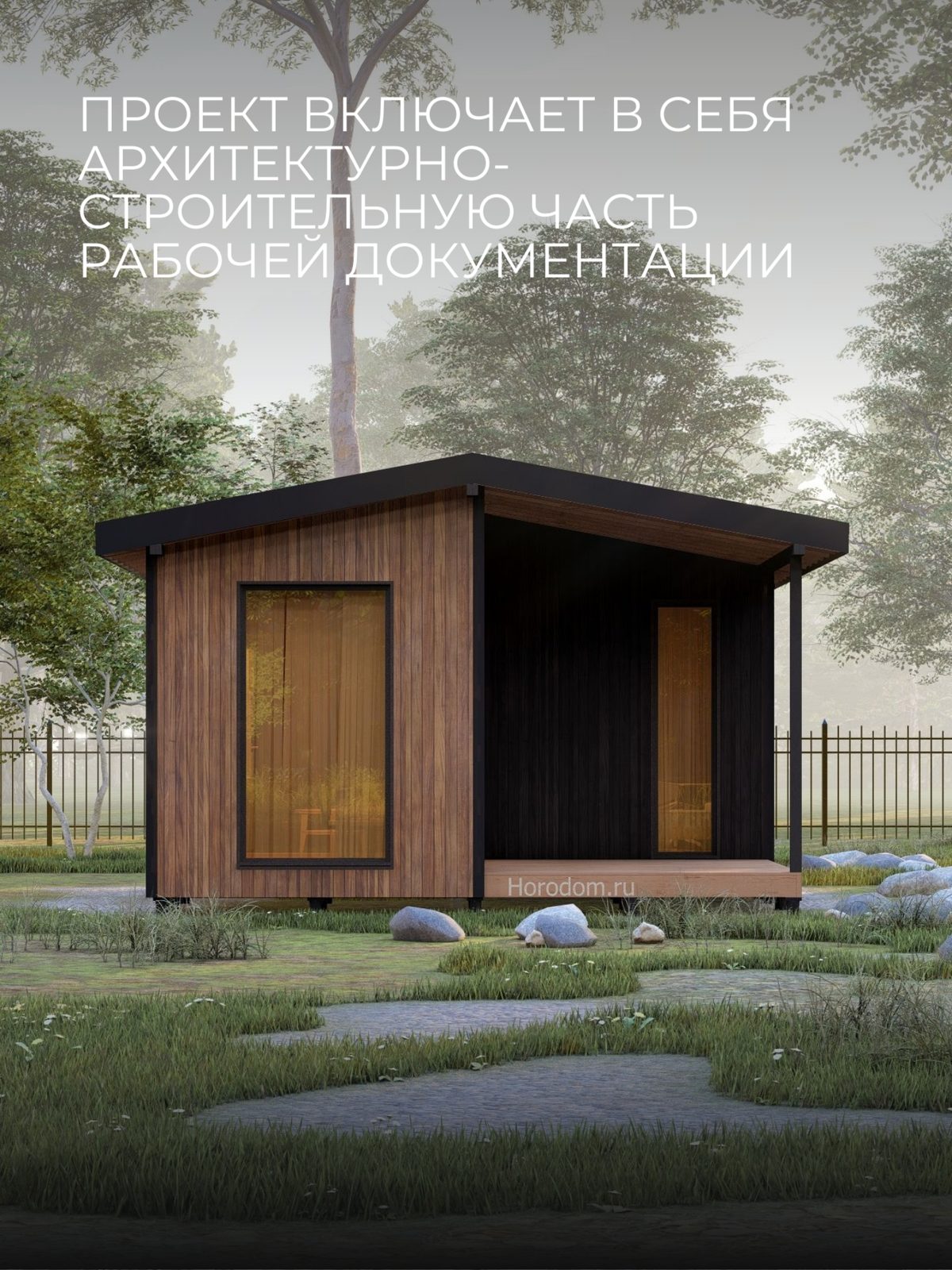

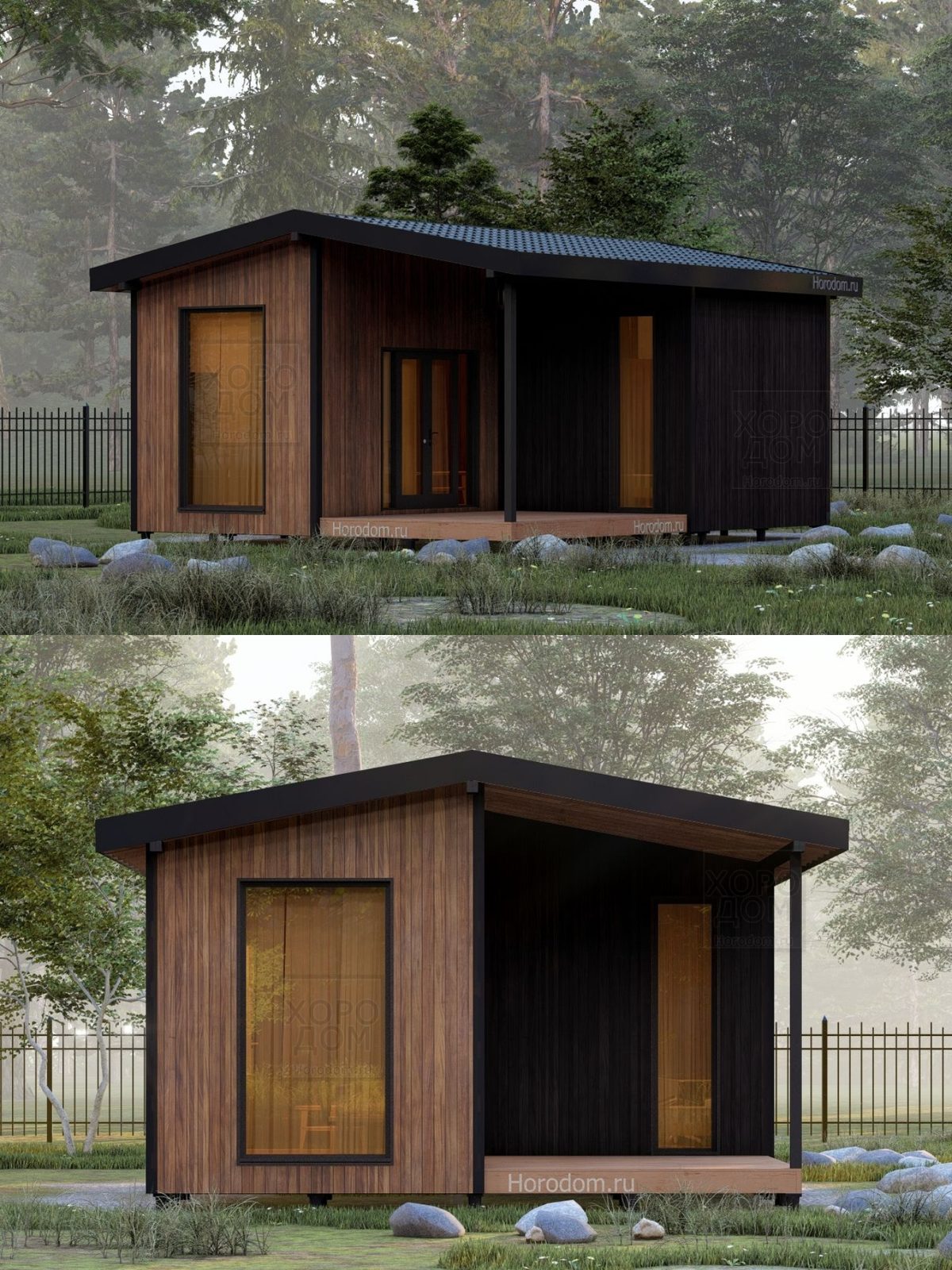

Проектируемое здание — индивидуальный жилой дом (дачный дом). Наружная отделка фасада выполнена из имитации бруса. Покрытие кровли — металлочерепица. Вход в дом осуществляется через террасу.

Фундамент — винтовые сваи. Стены — каркасные с утеплением 100 мм.

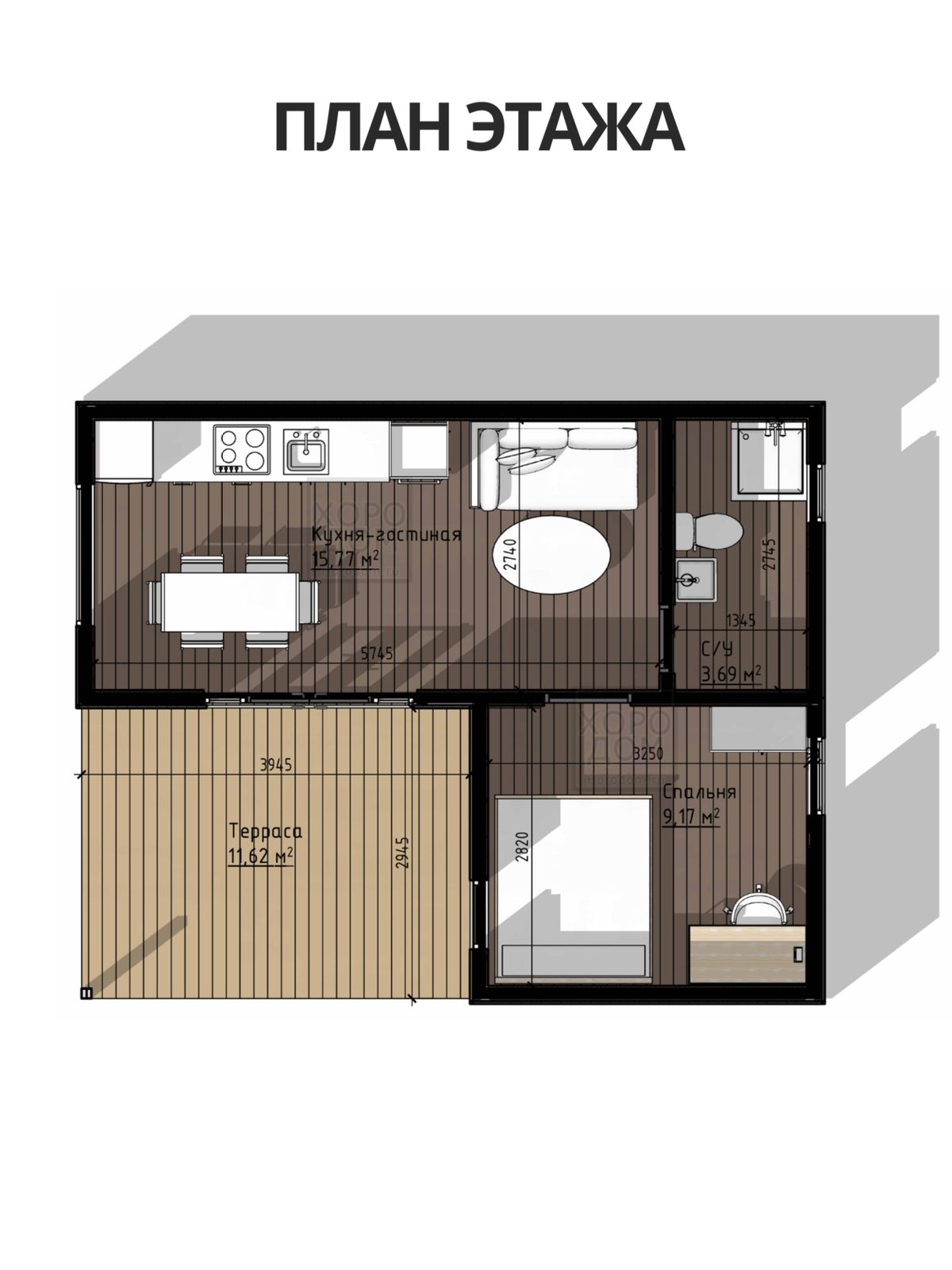

Планировка дома включает: кухню-гостиную площадью 15,77 м², спальню 9,17 м², совмещенный санузел 3,69 м² и террасу 11,62 м².

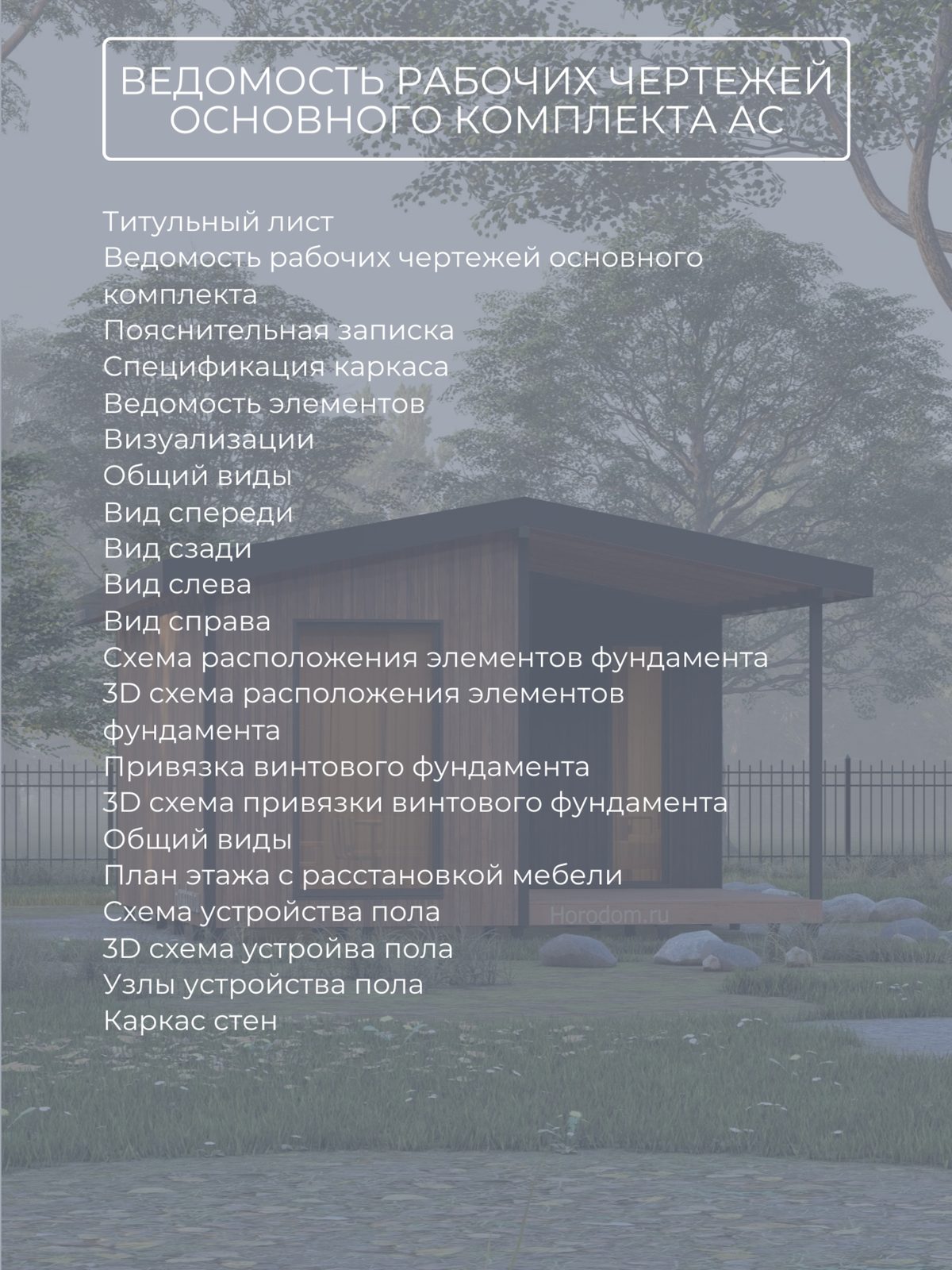

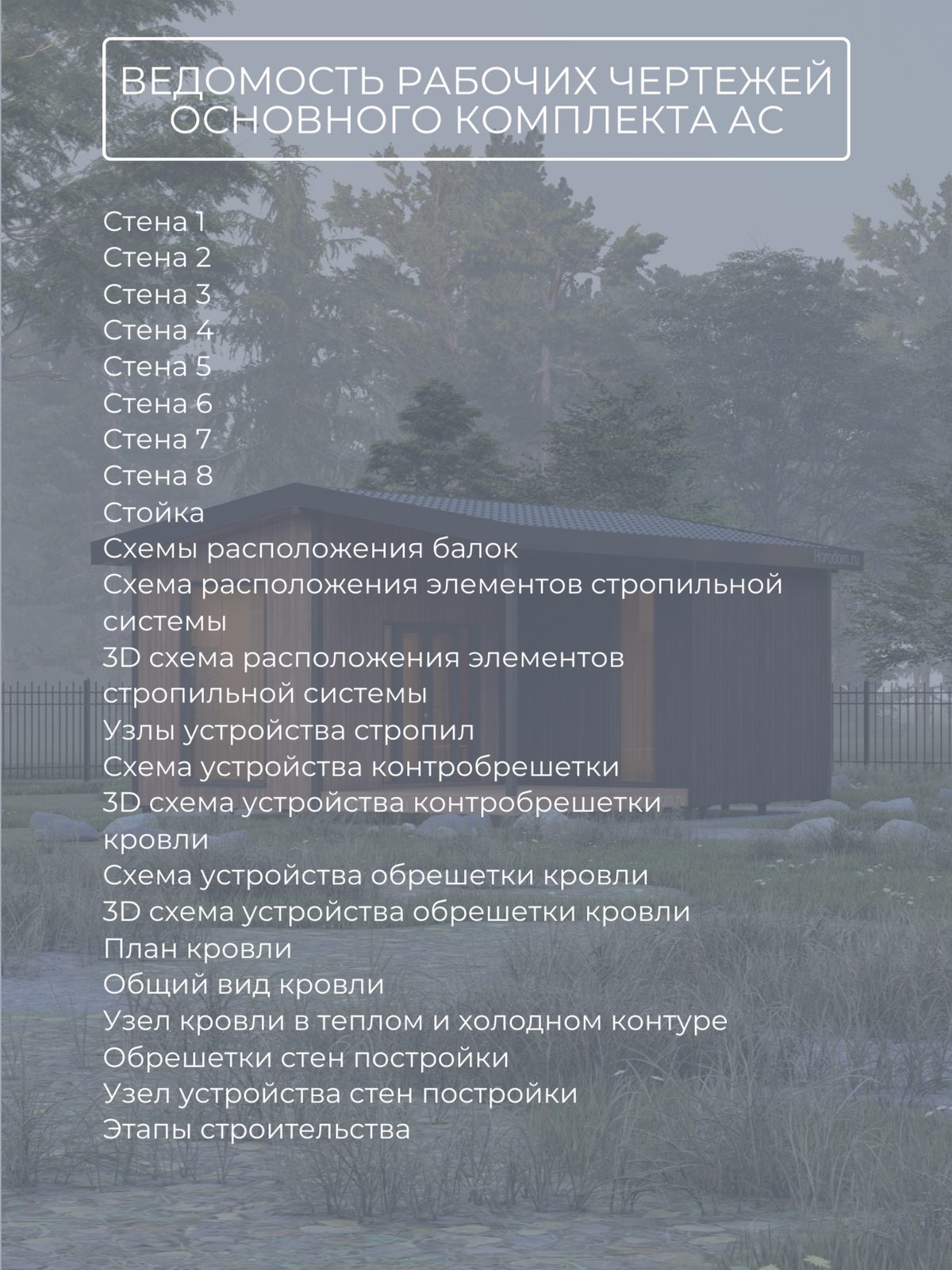

Проект включает титульный лист, ведомость рабочих чертежей, пояснительную записку, спецификацию каркаса, ведомость элементов, визуализации (общие виды, виды спереди, сзади, слева, справа), схемы расположения элементов фундамента (в том числе 3D схемы), привязку винтового фундамента (в том числе 3D схему), план этажа с расстановкой мебели, схему устройства пола (в том числе 3D схему) и узлы устройства пола, каркас стен (стены 1-8, стойки), схемы расположения балок, схему расположения элементов стропильной системы (в том числе 3D схему), узлы устройства стропил, схему устройства контробрешетки и обрешетки кровли (в том числе 3D схемы), план и общий вид кровли, узел кровли в теплом и холодном контуре, обрешетки стен постройки, узел устройства стен постройки и этапы строительства.
