Проект дома 151 м2 / Газобетон / 2 этажа / 12,23×11,50 м / HD25

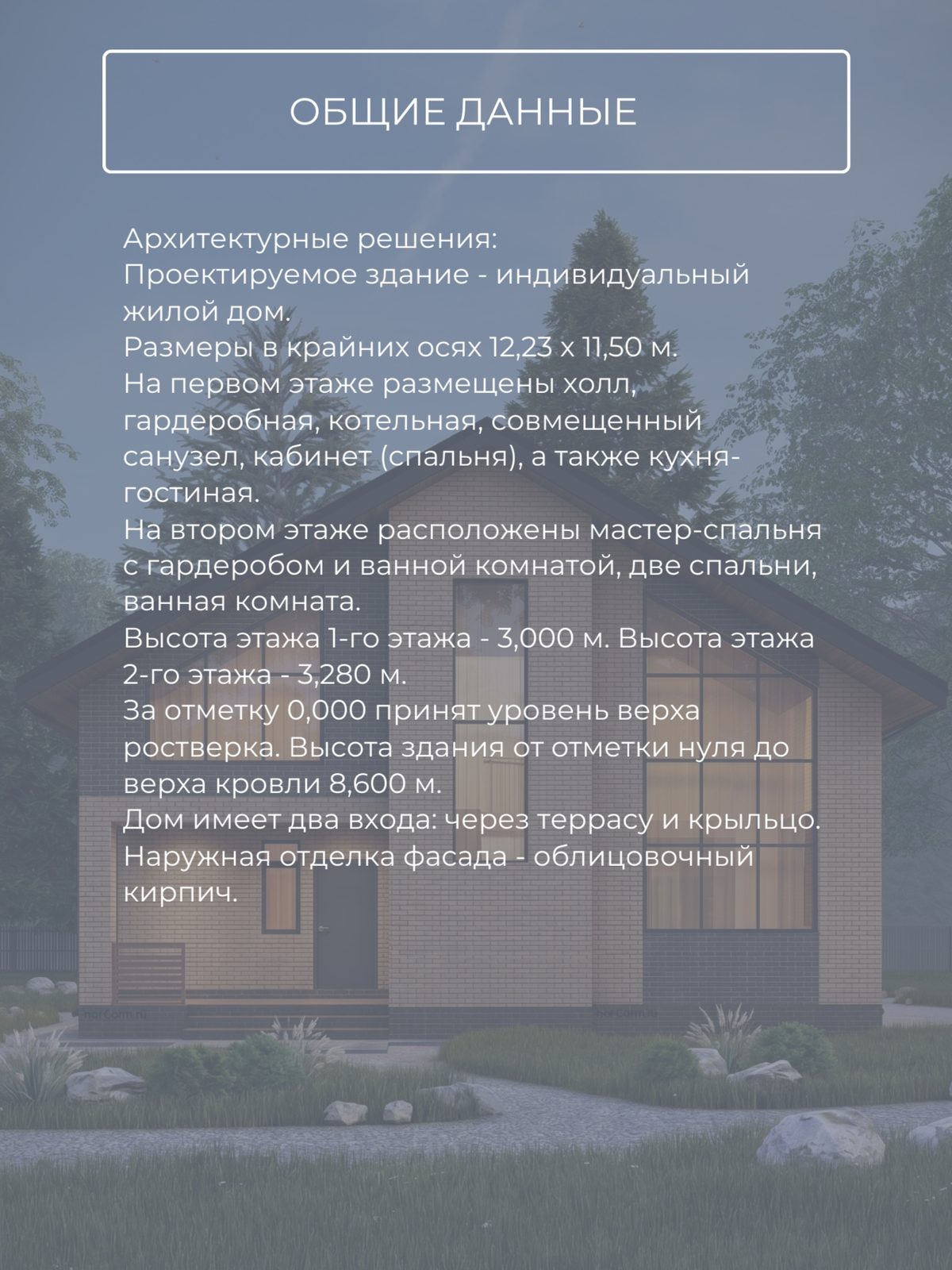

Проектируемое здание представляет собой индивидуальный двухэтажный жилой дом общей площадью 151 м². Размеры дома в крайних осях составляют 12,23 × 11,50 м. Высота первого этажа — 3,000 м, высота второго этажа — 3,280 м. Общая высота здания от отметки 0,000 (уровень верха ростверка) до верха кровли составляет 8,600 м. Дом имеет два входа: через террасу и крыльцо.

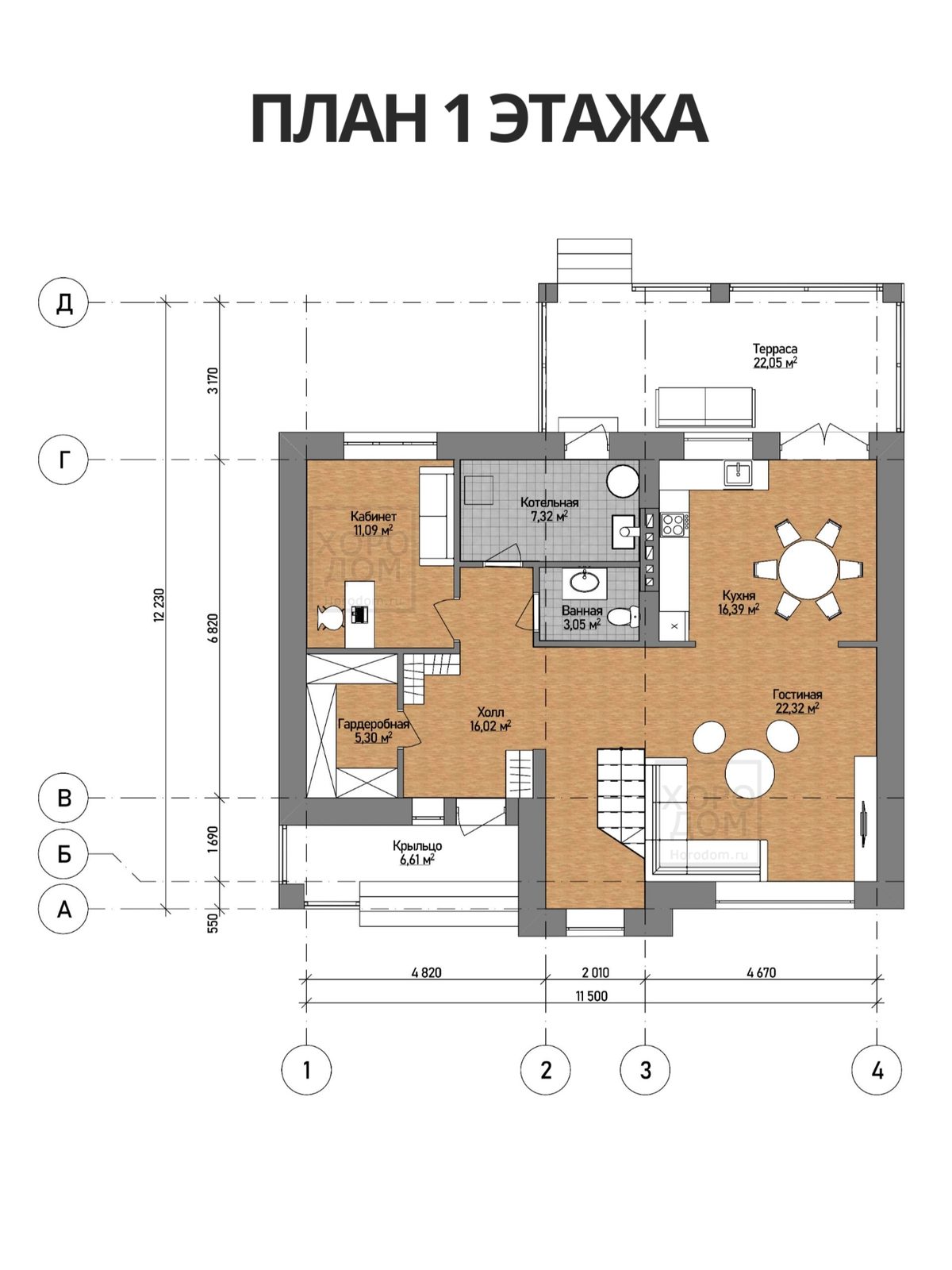

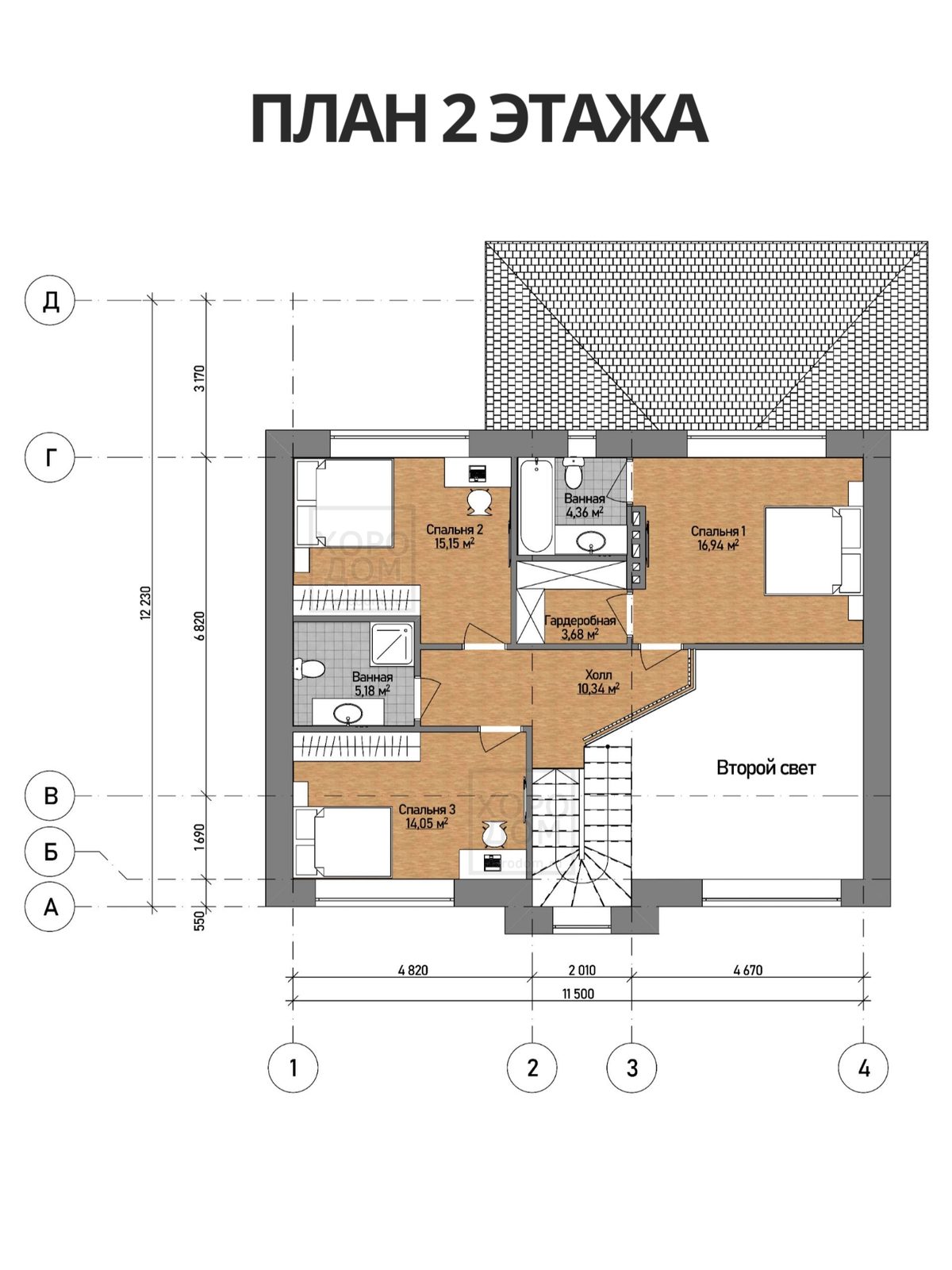

Дом выполнен из газобетонных блоков с наружной отделкой фасада облицовочным кирпичом. Кровля покрыта гибкой черепицей. Планировка первого этажа включает холл (16,02 м²), гардеробную (5,30 м²), котельную (7,32 м²), совмещенный санузел (3,05 м²), кабинет (11,09 м²), кухню (16,39 м²), гостиную (22,32 м²), крыльцо (6,61 м²) и просторную террасу (22,05 м²). На втором этаже расположены мастер-спальня с гардеробом и ванной комнатой, две дополнительные спальни, еще одна ванная комната, холл и зона второго света. Всего в доме предусмотрено 4 спальни и 3 санузла.

Фундамент запроектирован свайно-ростверковый (план свайного поля, план монолитного железобетонного ростверка со схемами армирования). Стены возводятся из газоблока толщиной 400 мм. Предусмотрены кирпичные армопояса на отм. 2,780 и 4,550. Перекрытие первого этажа — плита на отм. 3,000. Стропильная система деревянная (планы стропил на отм. 2,800 и 6,100). Также предусмотрены планы перемычек для обоих этажей и развертки вентканалов.

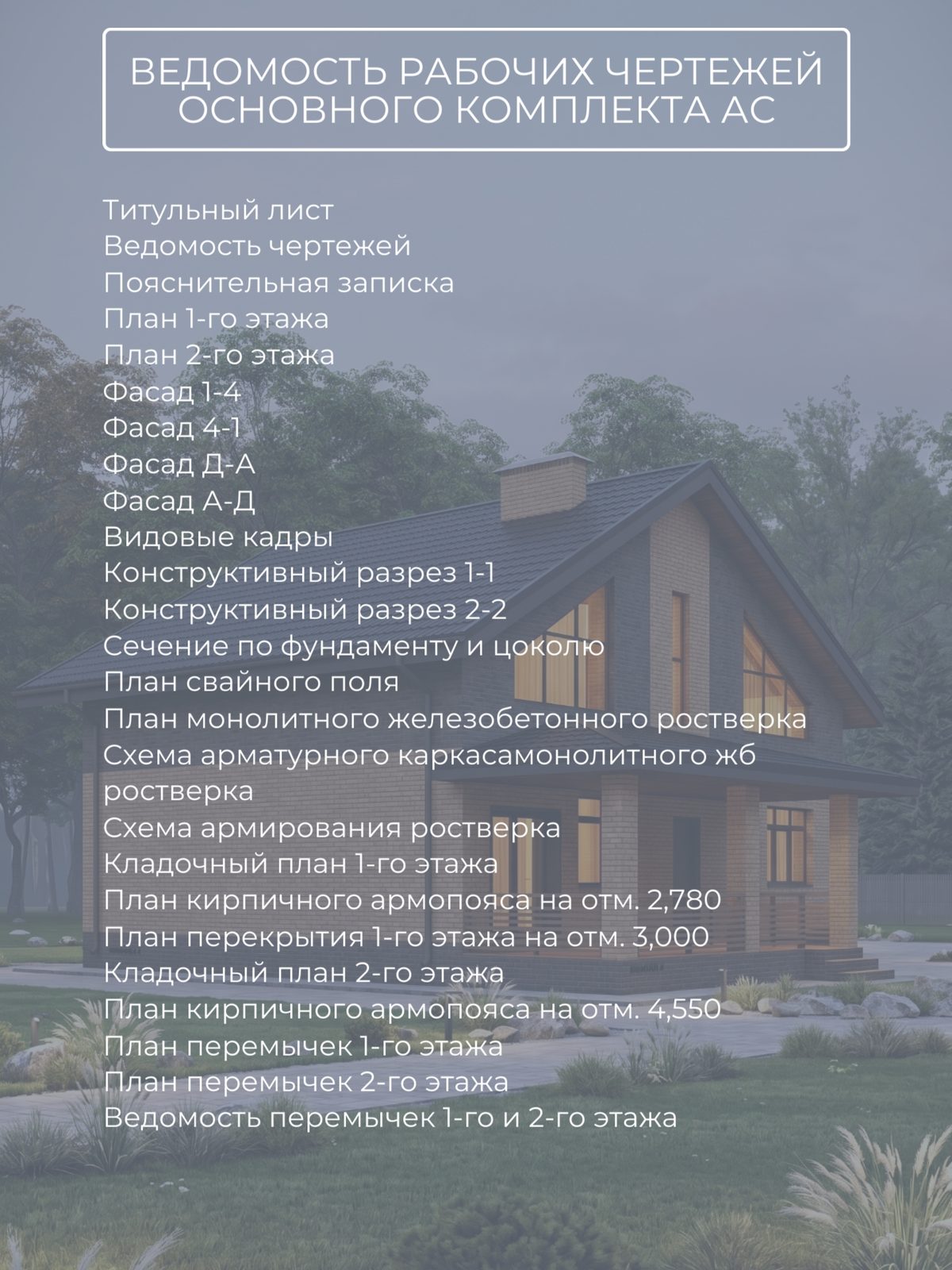

Проект включает полный комплект разделов АР и КР: титульный лист, ведомость чертежей, пояснительную записку, визуализацию и видовые кадры, цветовое решение фасада. В состав входят планы этажей (с размерами и схемами заполнения проемов), фасады (1-4, 4-1, Д-А, А-Д), конструктивные разрезы (1-1, 2-2) и сечение по фундаменту. Конструктивная часть содержит схемы армирования ростверка, кладочные планы этажей, планы перекрытий, армопоясов и перемычек с ведомостями. Раздел кровли включает планы стропил, планы кровли и водостока для разных уровней, а также конструктивные узлы.
