Проект дома 156,6 м2 / Кирпич / 1 этаж / 10,93×15,09 м / HD88

Общий метраж 156,6 м2

3 спальни

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

Размеры здания в осях составляют 10,93 × 15,09 м. Высота этажа — 3 170 мм. Высота в коньке — 6 370 мм.

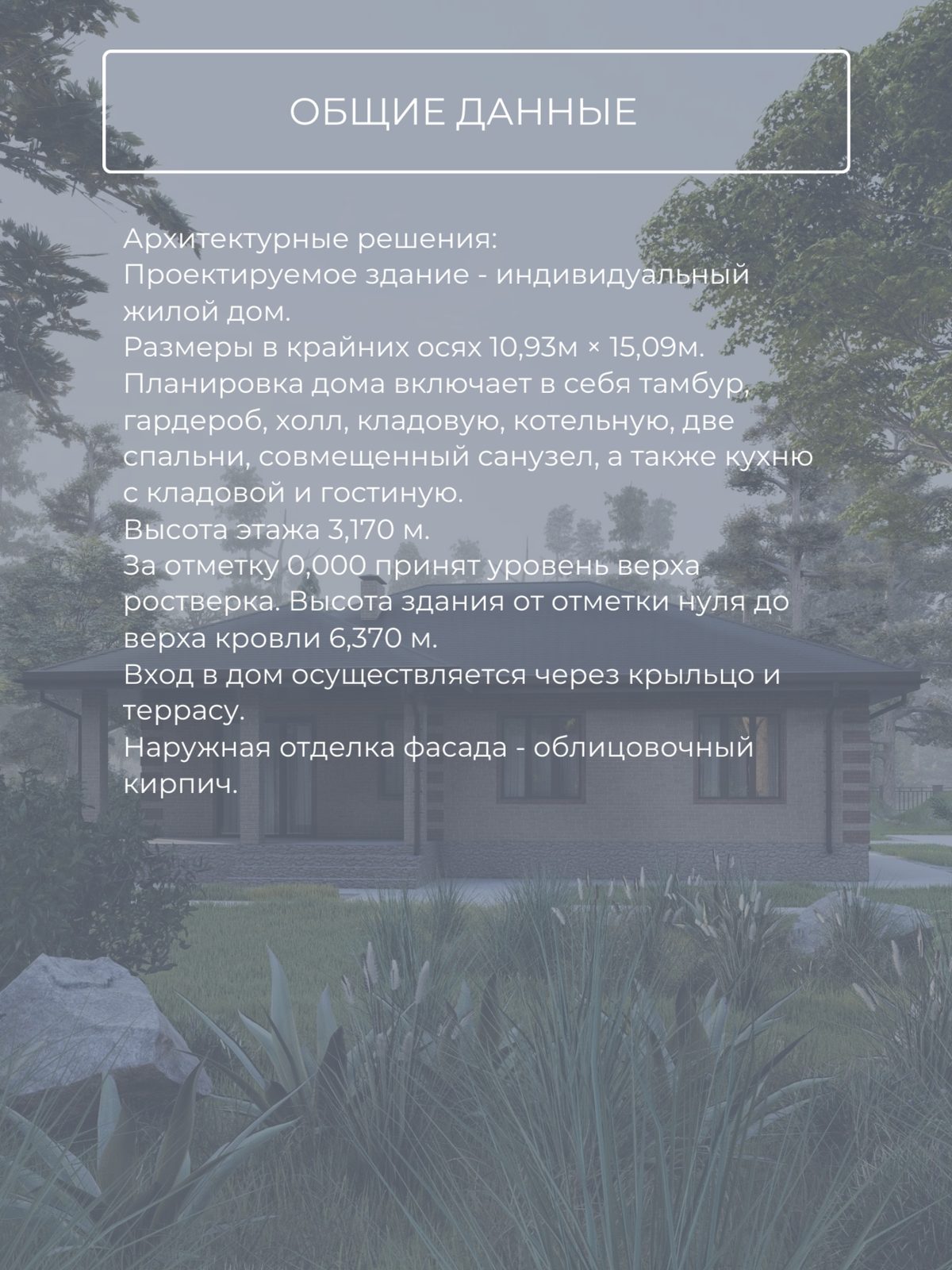

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо и террасу.

Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.

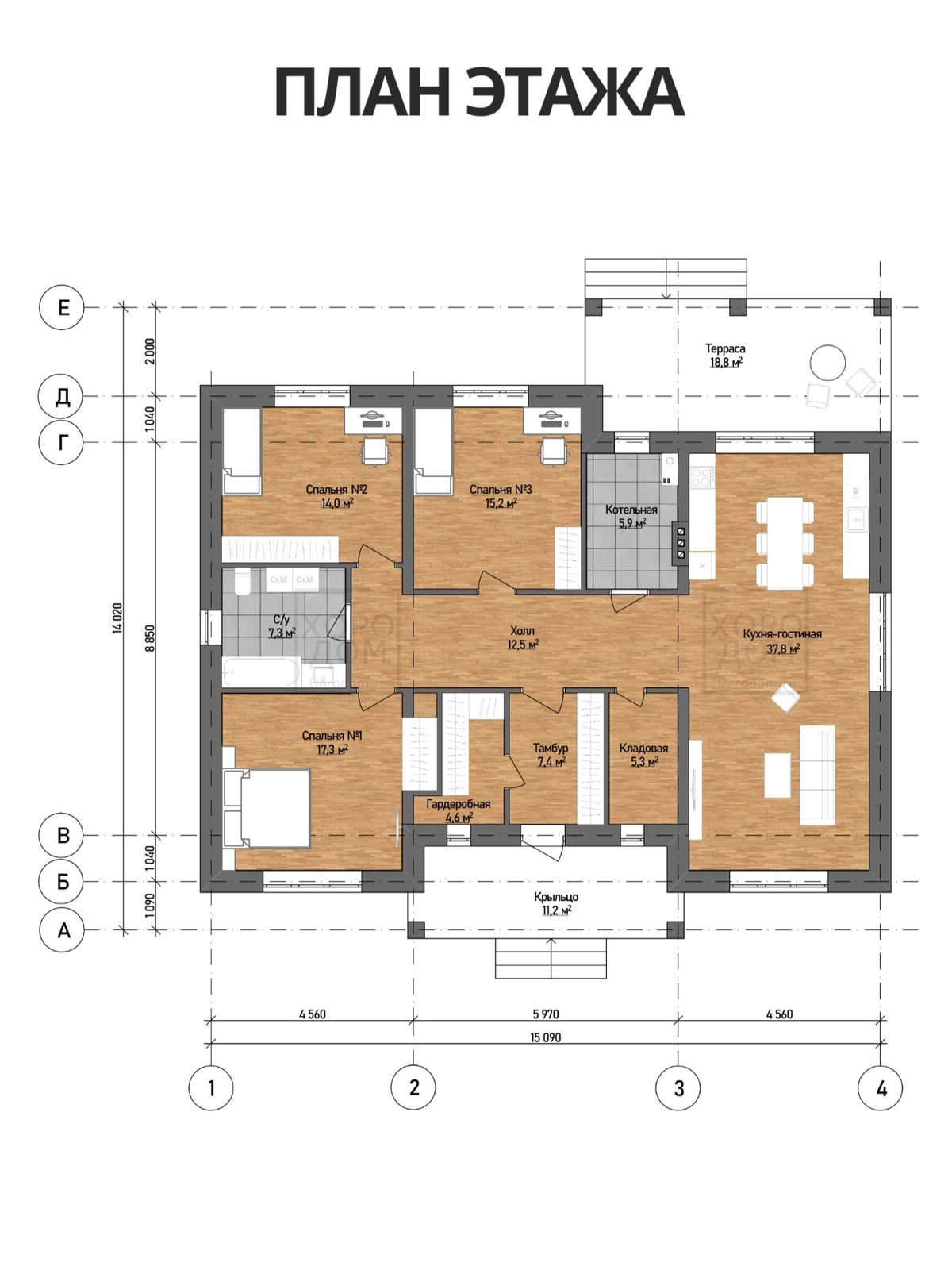

Планировка дома включает: кухню-гостиную площадью 37,8 м², три спальни (17,3 м², 15,2 м², 14,0 м²), холл 12,5 м², террасу 18,8 м², крыльцо 11,2 м², тамбур 7,4 м², санузел 7,3 м², котельную 5,2 м², кладовую 5,3 м² и гардеробную 4,6 м².

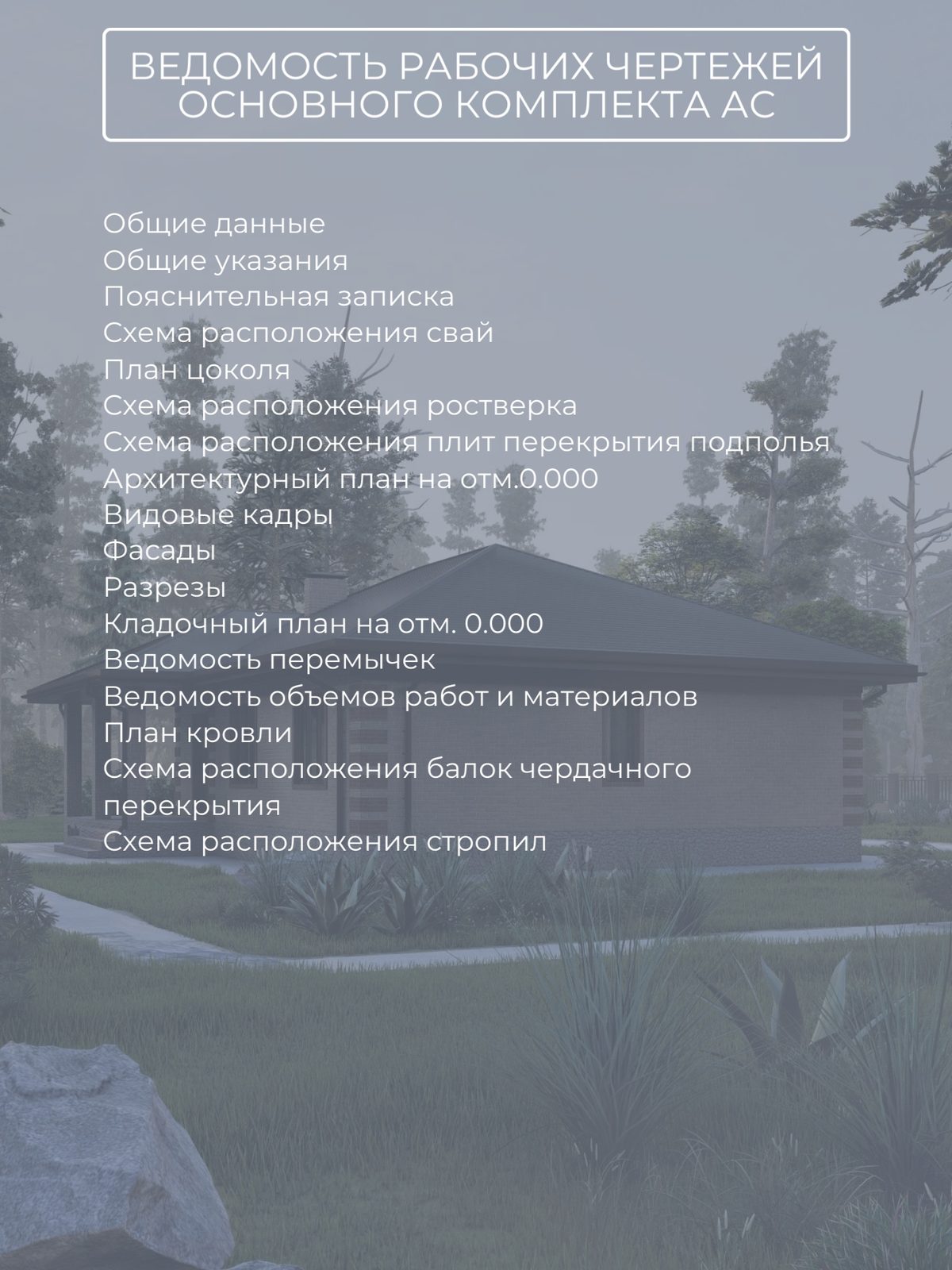

Архитектурный раздел (АС) включает: общие данные, общие указания, пояснительную записку, схему расположения свай, план цоколя, схему расположения ростверка, схему расположения плит перекрытия подполья, архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
