Кирпичный дом 158 м² — проект OPGD121

Проект одноэтажного дома из кирпича с 4 спальнями 158м2

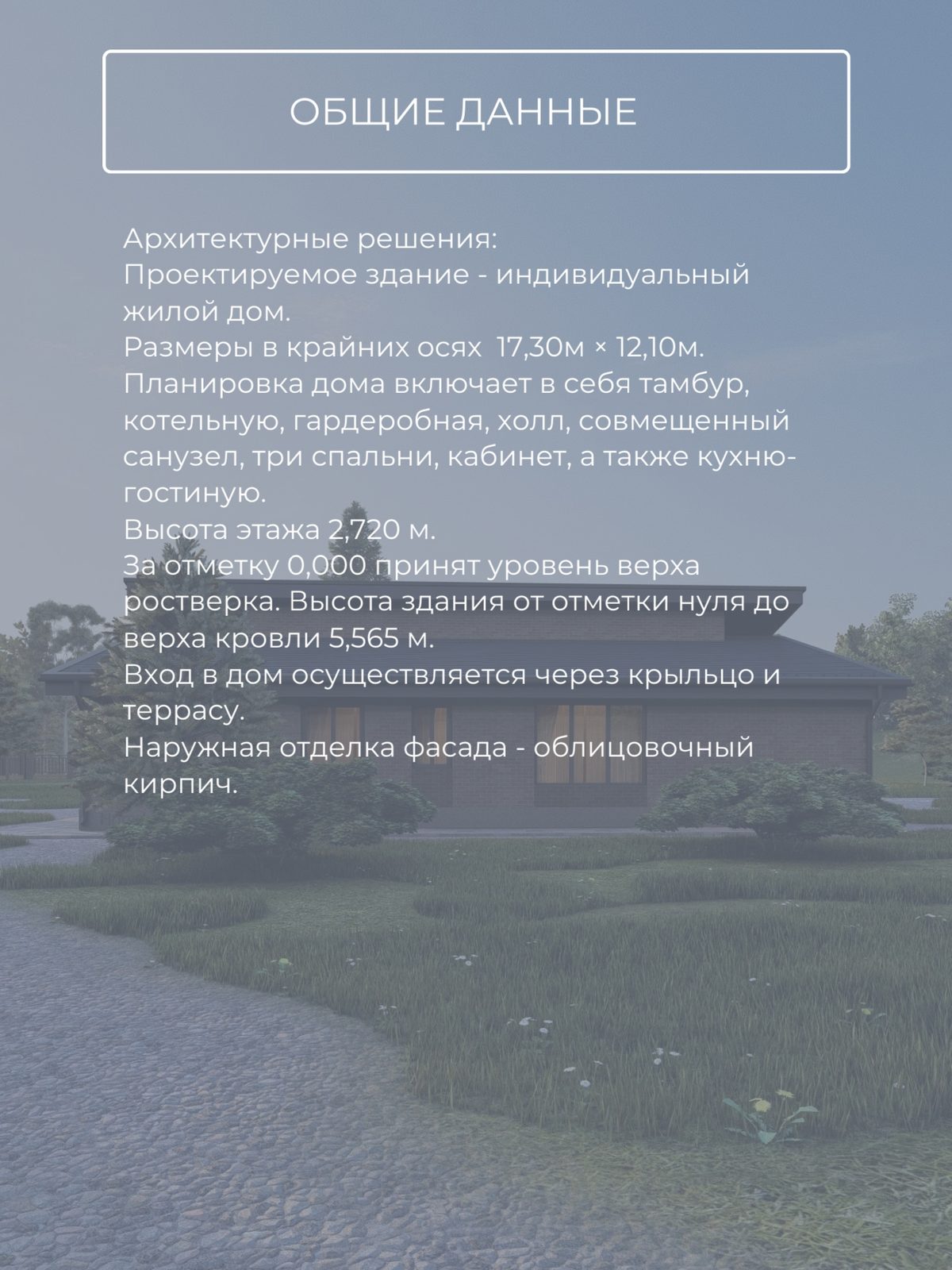

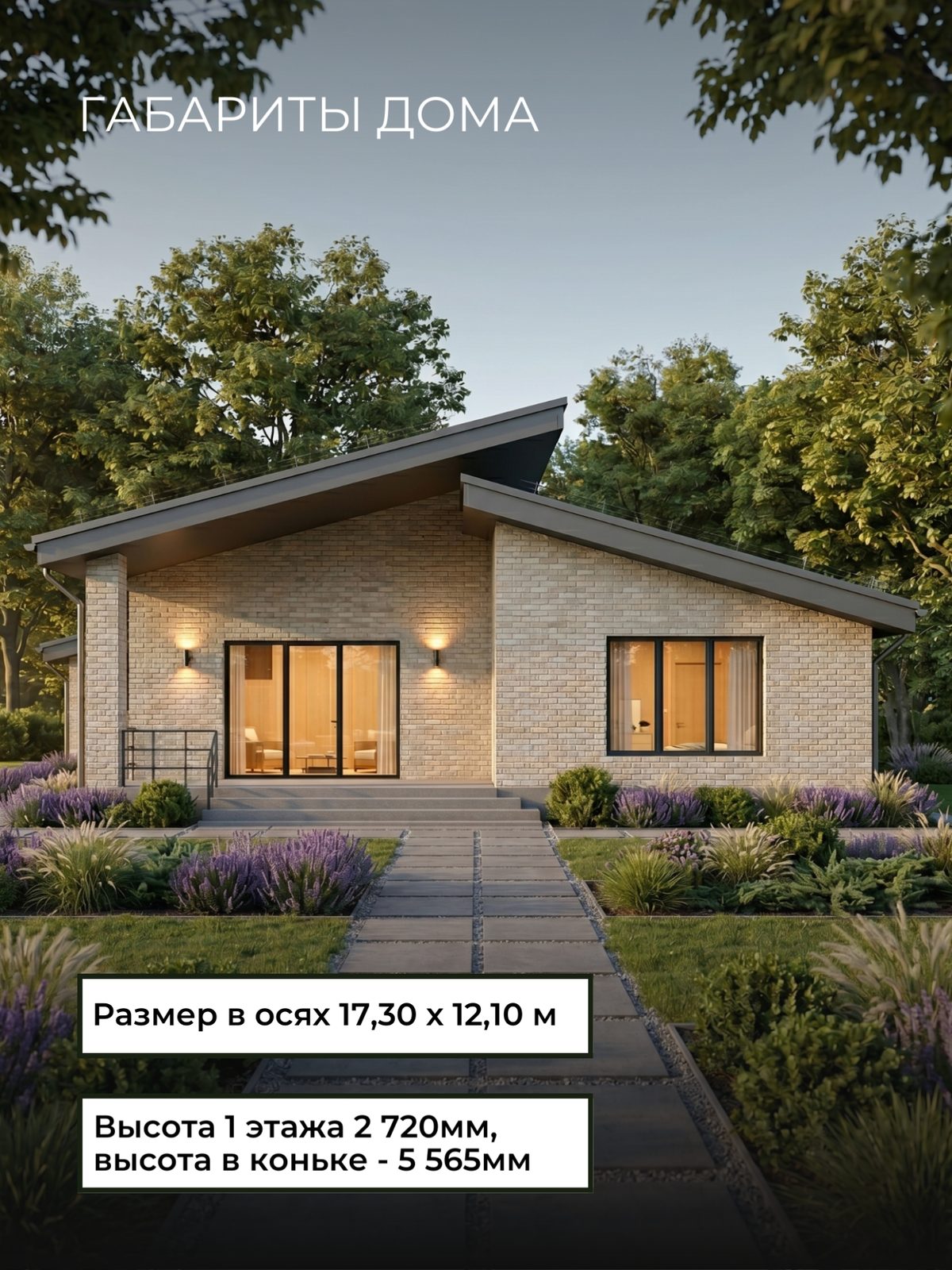

Общие данные: Размеры здания в осях составляют 17,30 × 12,10 м. Высота этажа — 2 720 мм. Высота в коньке — 5 565 мм.

Архитектурные решения: Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо и террасу.

Конструктивные решения: Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 80 мм.

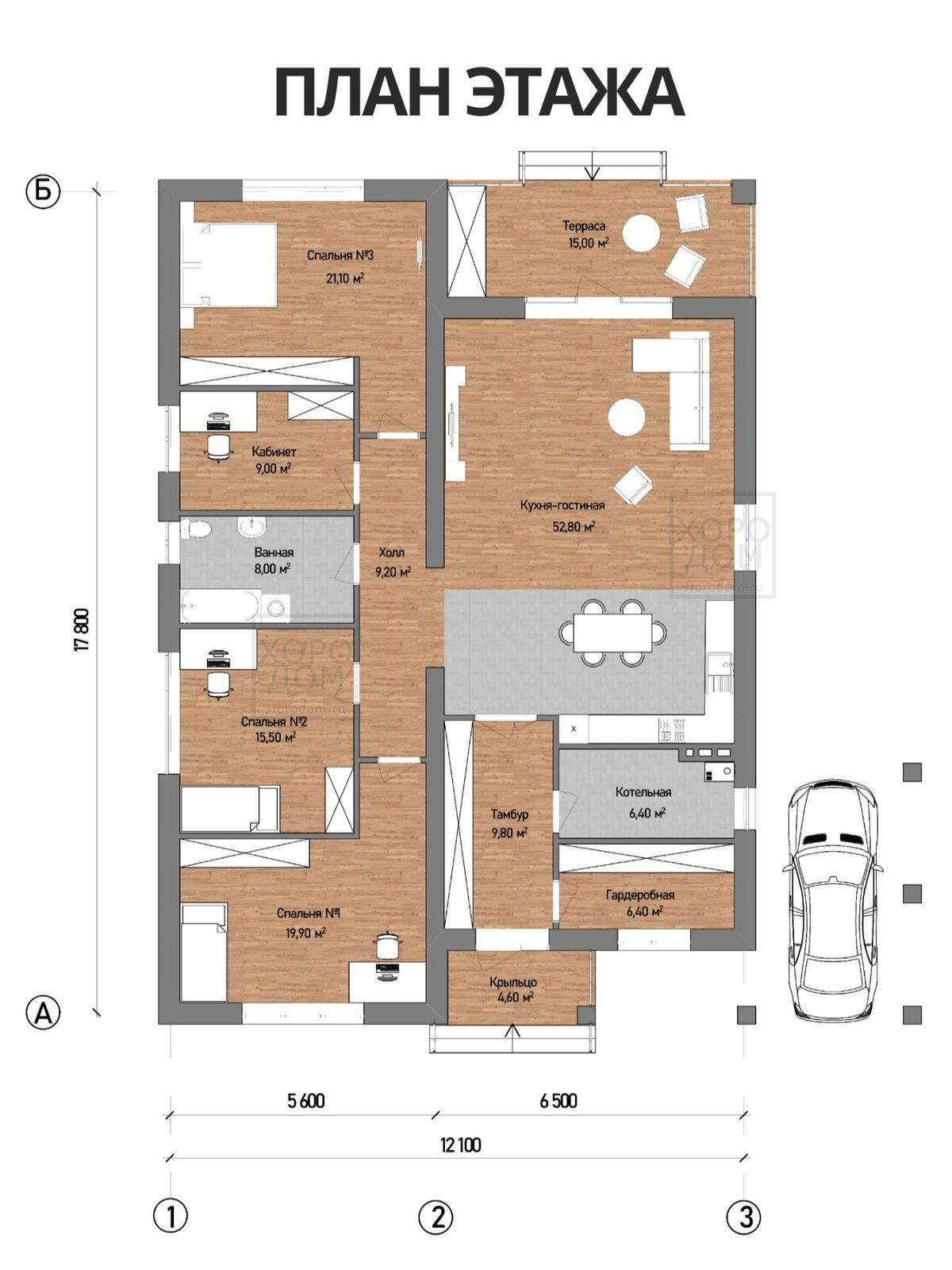

Объемно-планировочные решения: Планировка дома включает: кухню-гостиную площадью 52,80 м², три спальни (21,10 м², 19,90 м², 15,50 м²), кабинет 9,00 м², холл 9,20 м², тамбур 9,80 м², ванную комнату 8,00 м², котельную 6,40 м², гардеробную 6,40 м², террасу 15,00 м² и крыльцо 4,60 м².

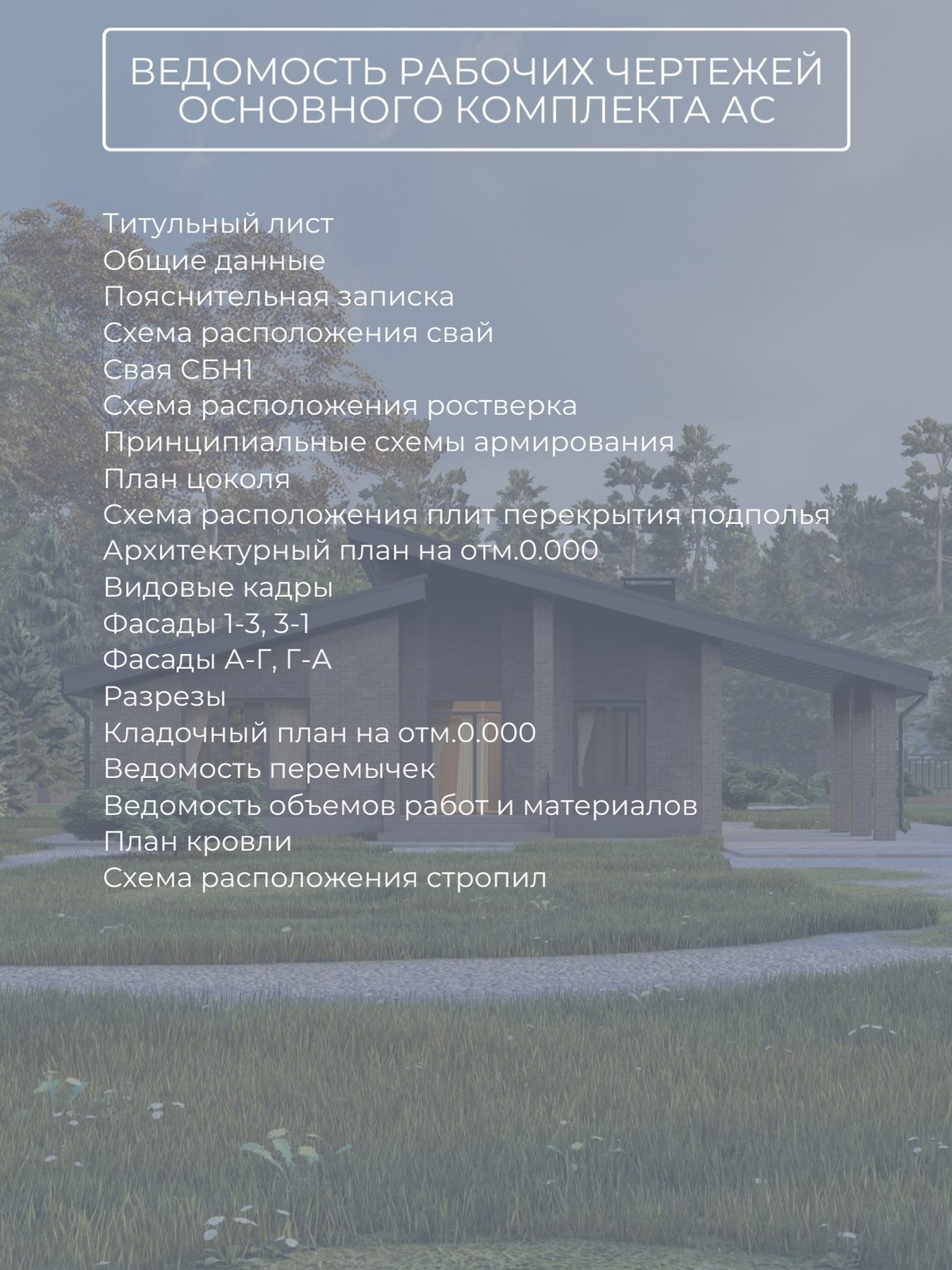

Состав рабочей документации: Архитектурный раздел (АС) включает: титульный лист, общие данные, пояснительную записку, схему расположения свай, сваю СБН1, схему расположения ростверка, принципиальные схемы армирования, план цоколя, схему расположения плит перекрытия подполья, архитектурный план на отм. 0.000, видовые кадры, фасады (1-3, 3-1, А-Г, Г-А), разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли и схему расположения стропил.
