Проект дома 159 м2 / Газобетон / 2 этажа / 10×19 м / 27 листов / HD18

Общий метраж 159 м2

4 спальни

3 санузел

Этот проект одноэтажного дома из газобетона с 4 спальнями площадью 159 м2 станет отличным выбором для тех, кто мечтает о комфортабельном и уютном жилье. Продуманная планировка дома обеспечит функциональность и удобство для всей семьи. В проекте предусмотрены все необходимые помещения, включая кухню, гостиную, 4 спальни и 3 санузла. Проект разработан с учетом современных строительных технологий и стандартов, что гарантирует надежность и долговечность вашего будущего дома..

Титульный лист

Ведомость чертежей

Текстовая часть

Пояснительная записка

Пояснительная записка

Расчет количества материалов

Ведомость элементов заполнения оконных и дверных проэмов

Графическая часть

Схема планировочной организации земельного участка (1:500)

Ситуационная схема (1:2500)

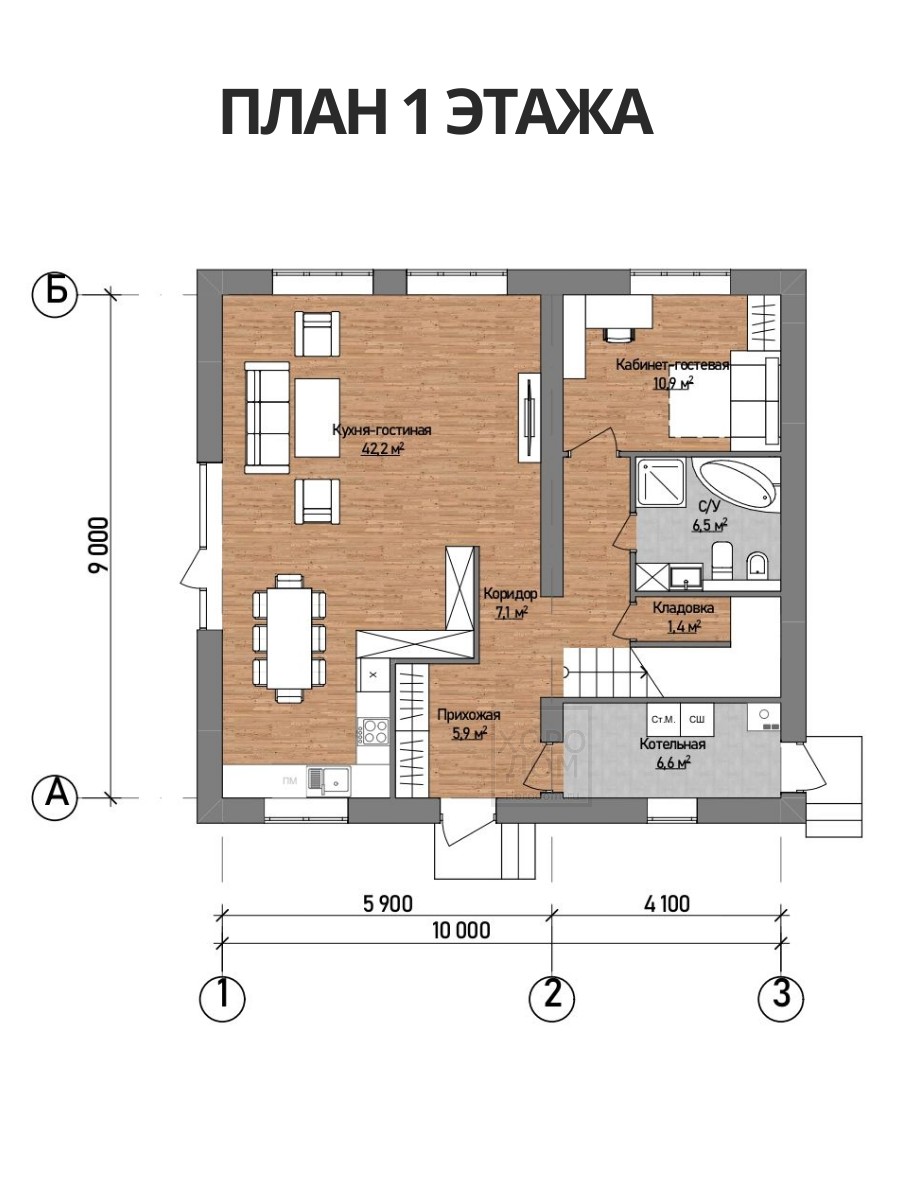

План 1 этажа на отм. ±0,000 (1:100)

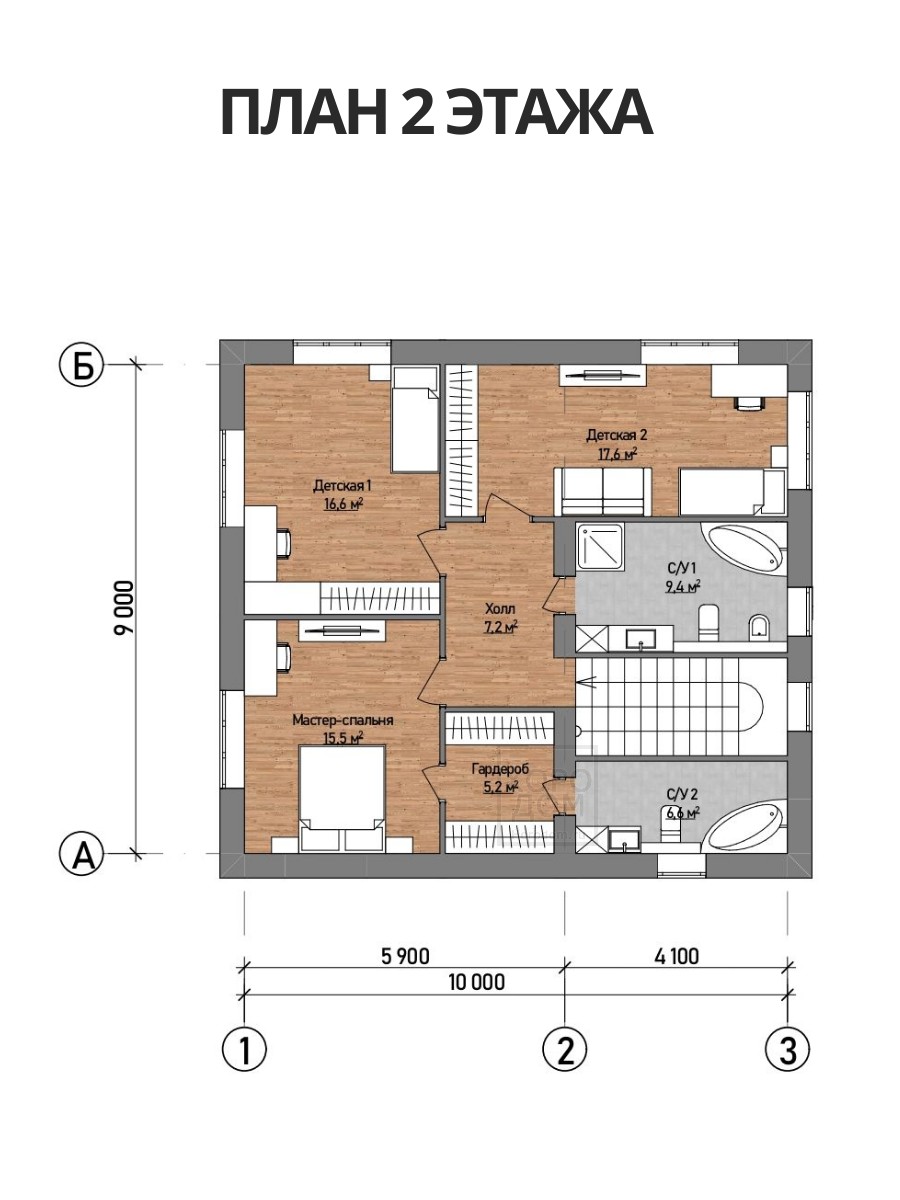

План 2 этажа на отм. +3,300 (1:100)

Кладочный план 1 этажа на отм. ±0,000 (1:100)

Кладочный план 2 этажа на отм. +3,300 (1:100)

Схема фундамента на отм. -0,450 (1:100)

Схема раскладки ж.б. плит перекрытия на отм. +3,000 (1:100)

Схема раскладки деревянных балок перекрытия на отм. +6,300 (1:100)

Схема раскладки деревянных стропил на отм. +6,600 (1:100)

Схема кровли на отм. +9,180 (1:100)

Схема расположения элементов кровли. 3D вид

Разрез 1-1 (1:100)

Фасад 1-3 (1:100)

Фасад 3-1 (1:100)

Фасад A-Б (1:100)

Фасад Б-А (1:100)

Общий вид 1

Общий вид 2

Общий вид 3

Общий вид 4

Общий вид 5

Общий вид 6

Общий вид 7
