Кирпичный дом 177,7 м² — проект HD75
- Архитектурный и конструктивный разделы
- Рабочие чертежи в PDF
- Отправка на email после оплаты
Полное техническое описание
Общий метраж 177,7 м2
3 спальни
ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

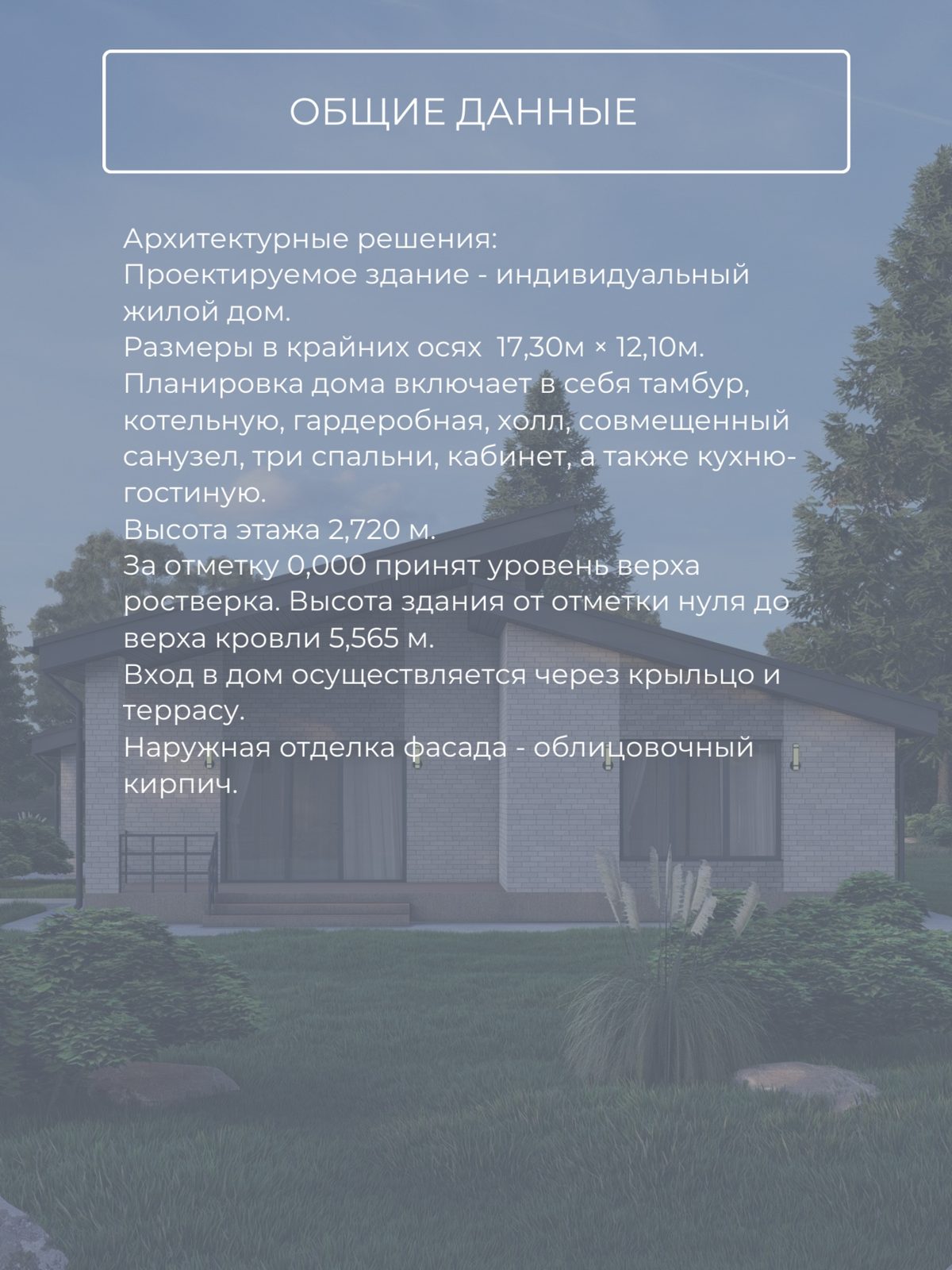

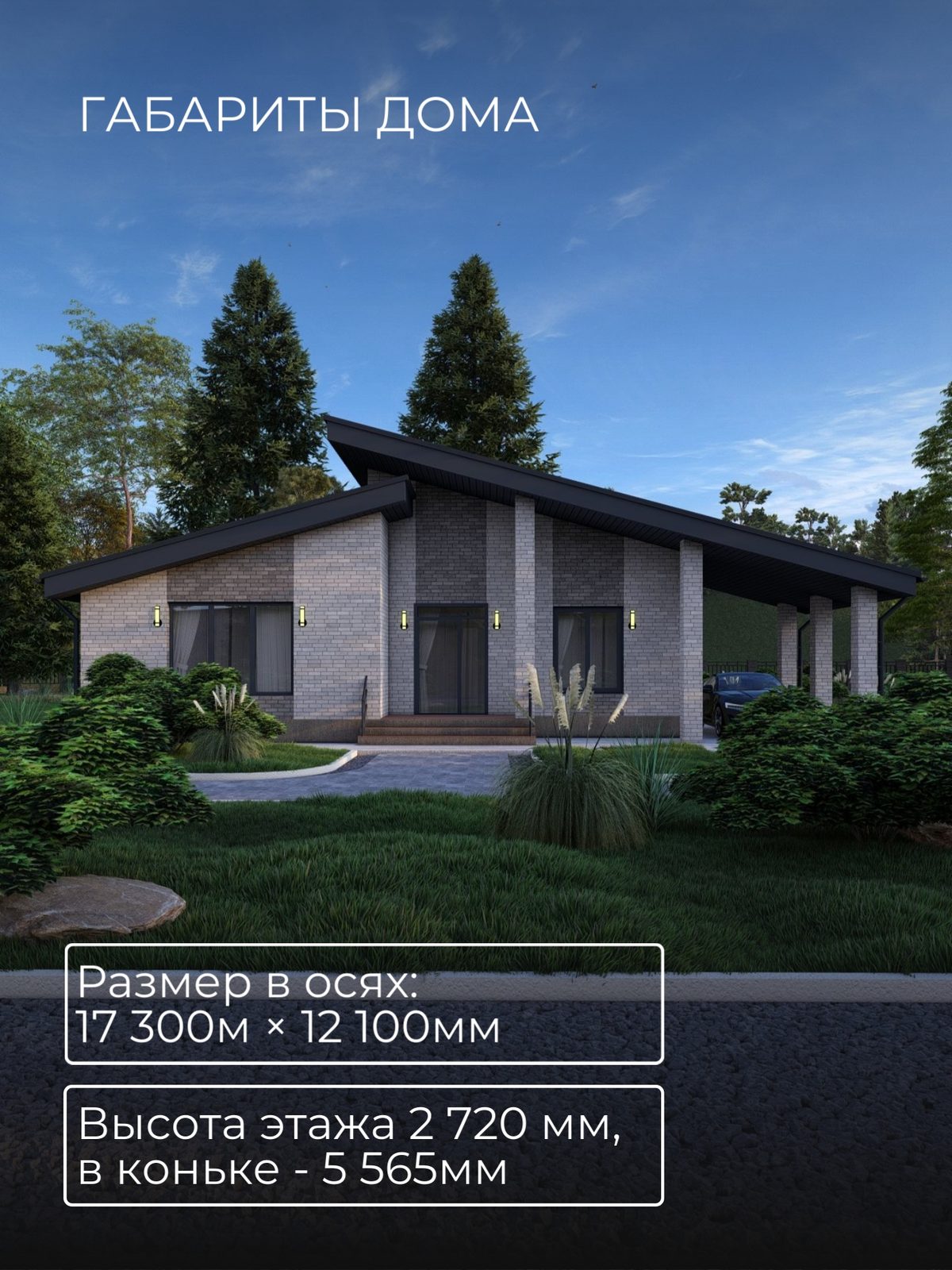

Размеры здания в осях составляют 17,30 × 12,10 м. Высота этажа — 2 720 мм. Высота в коньке — 5 565 мм.

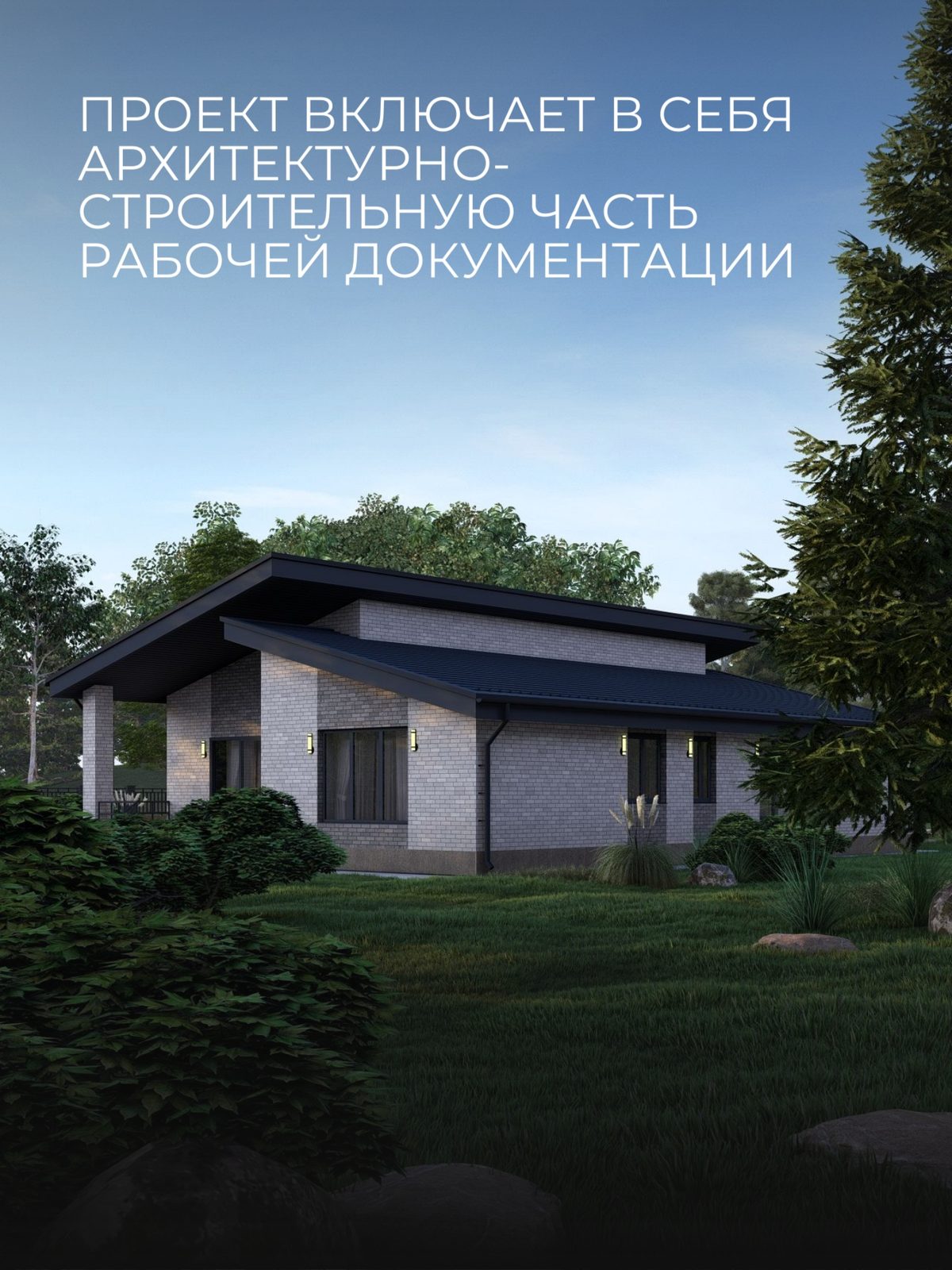

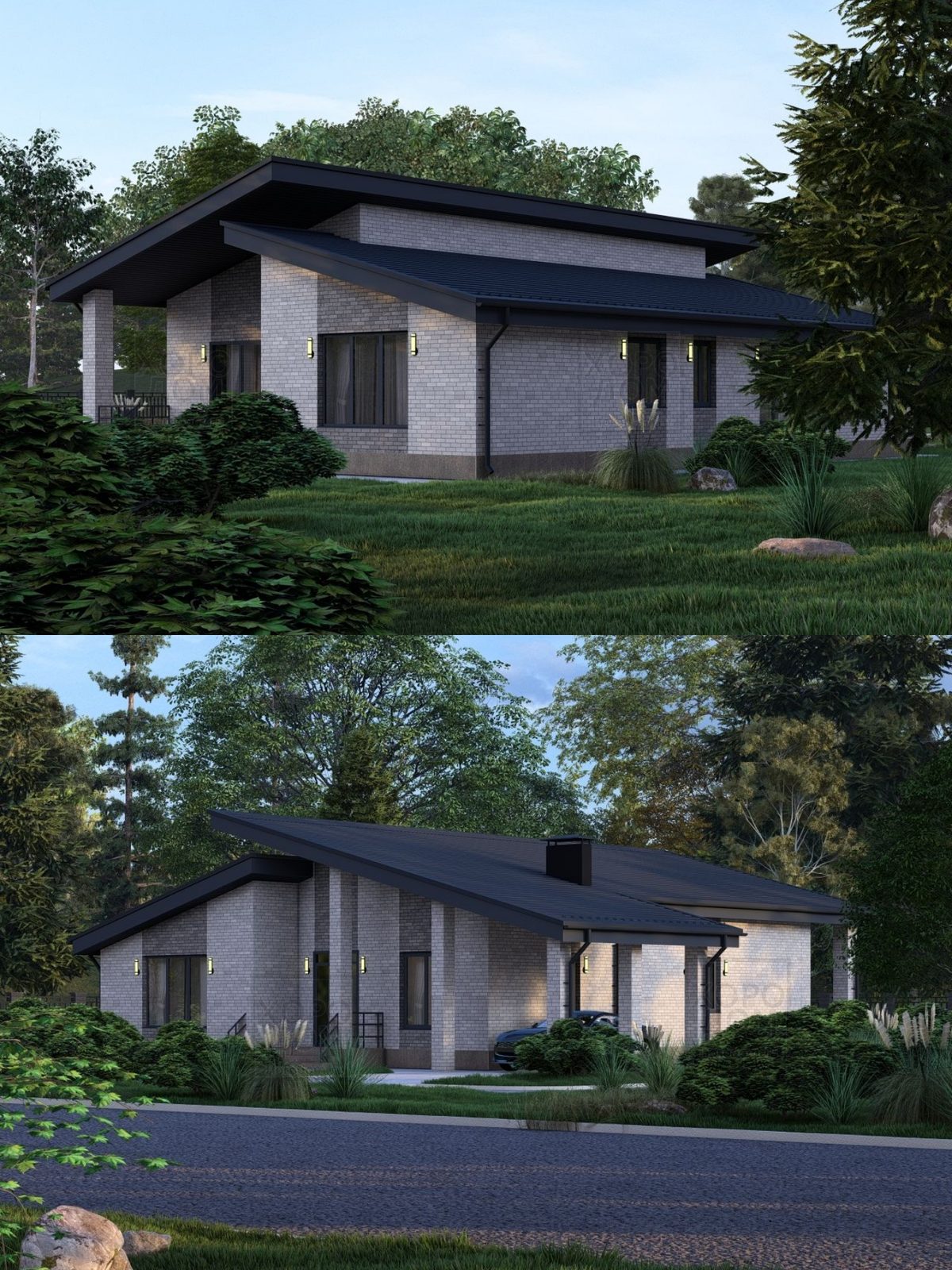

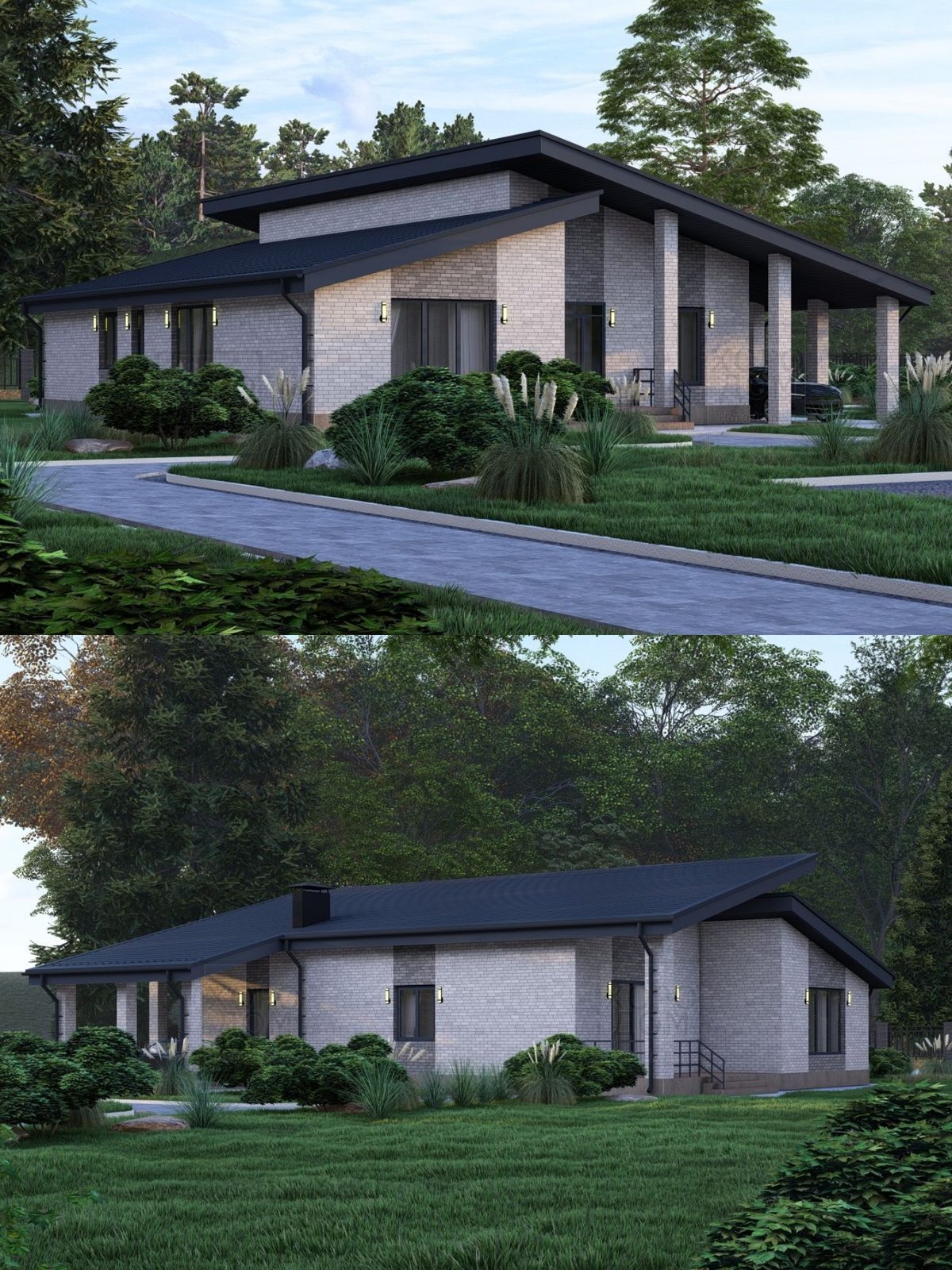

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо и террасу.

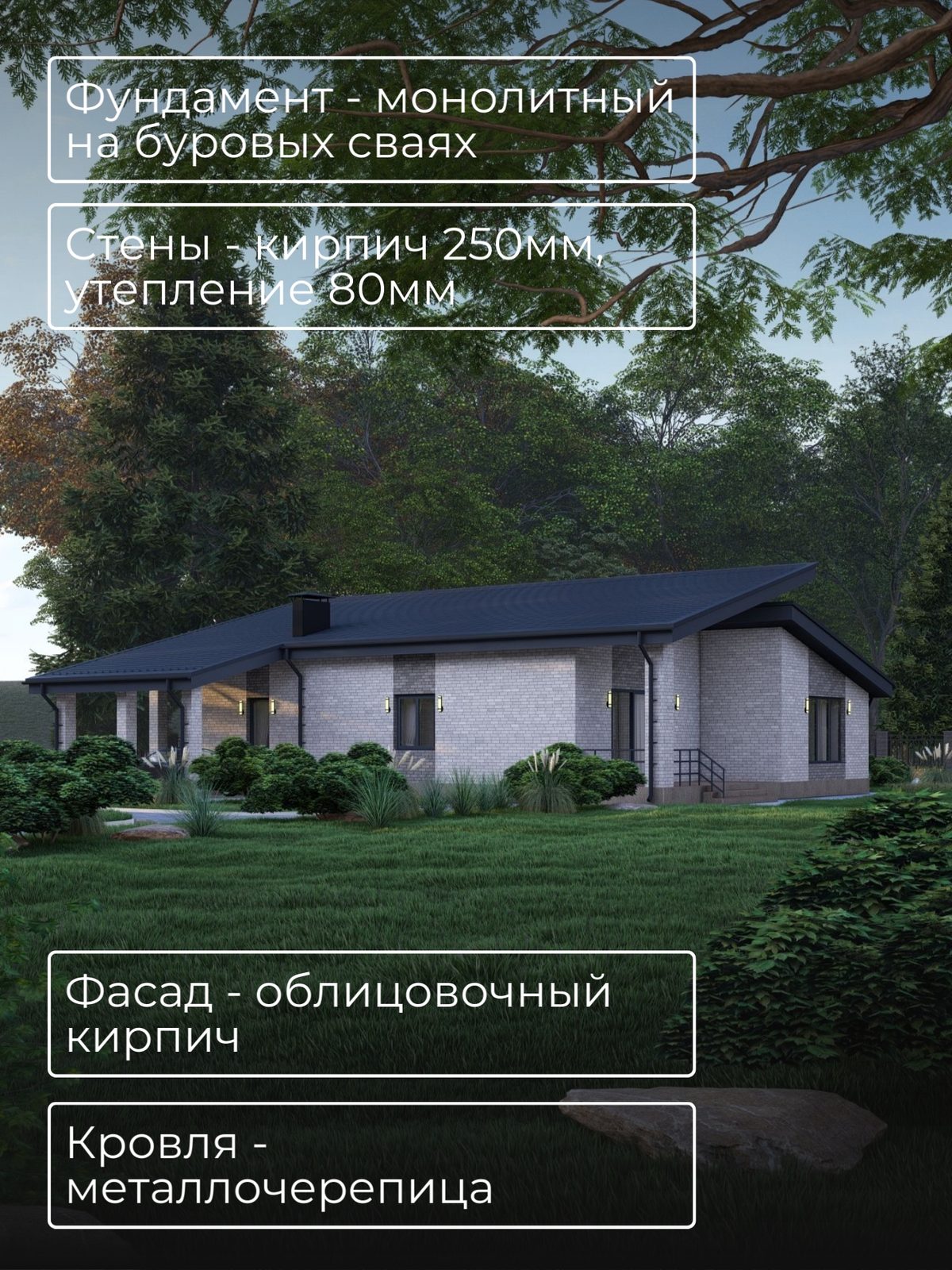

Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 80 мм.

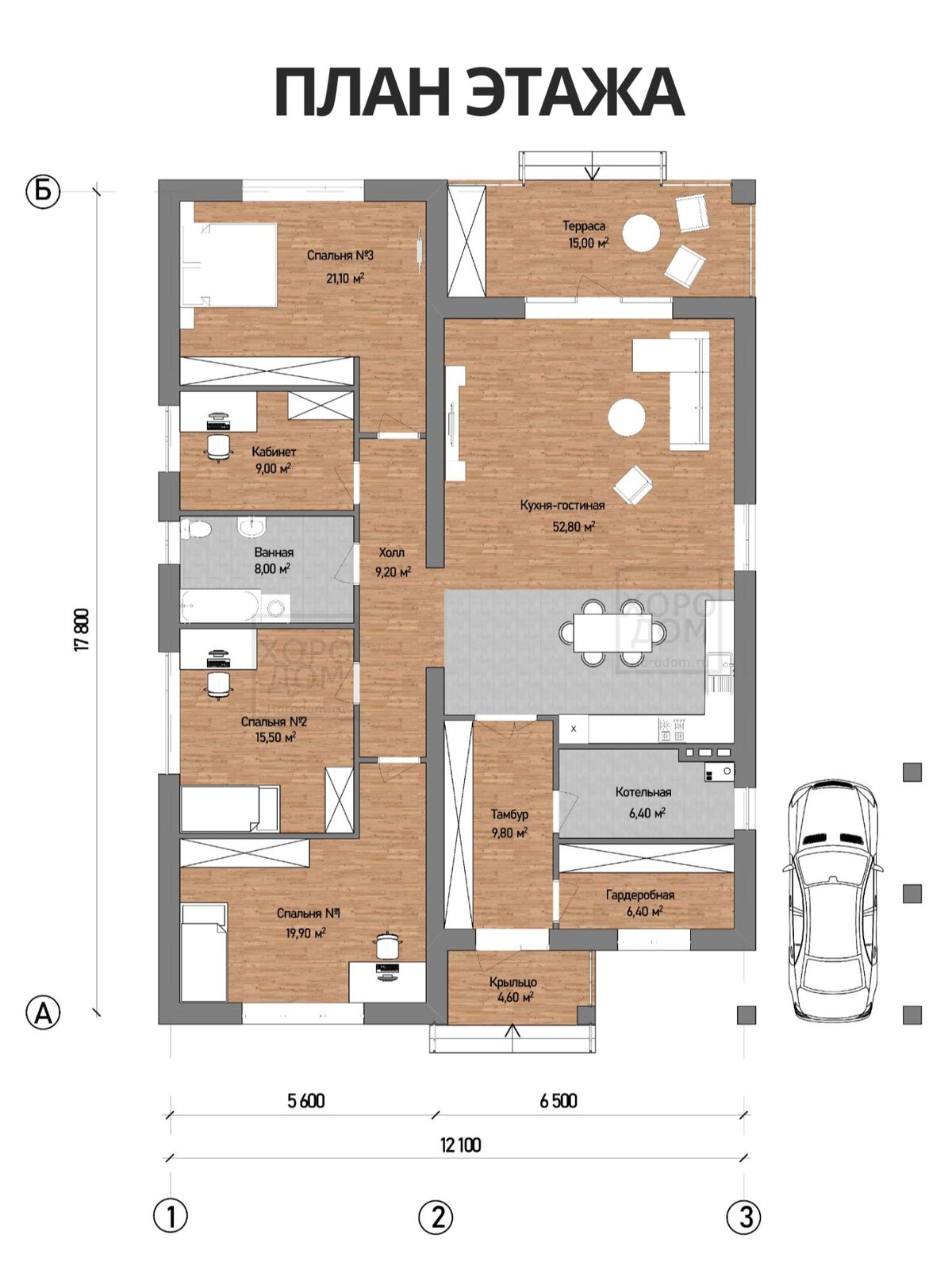

Планировка дома включает: кухню-гостиную площадью 52,80 м², три спальни (21,10 м², 19,90 м², 15,50 м²), кабинет 9,00 м², холл 9,20 м², тамбур 9,80 м², ванную комнату 8,00 м², котельную 6,40 м², гардеробную 6,40 м², террасу 15,00 м² и крыльцо 4,60 м².

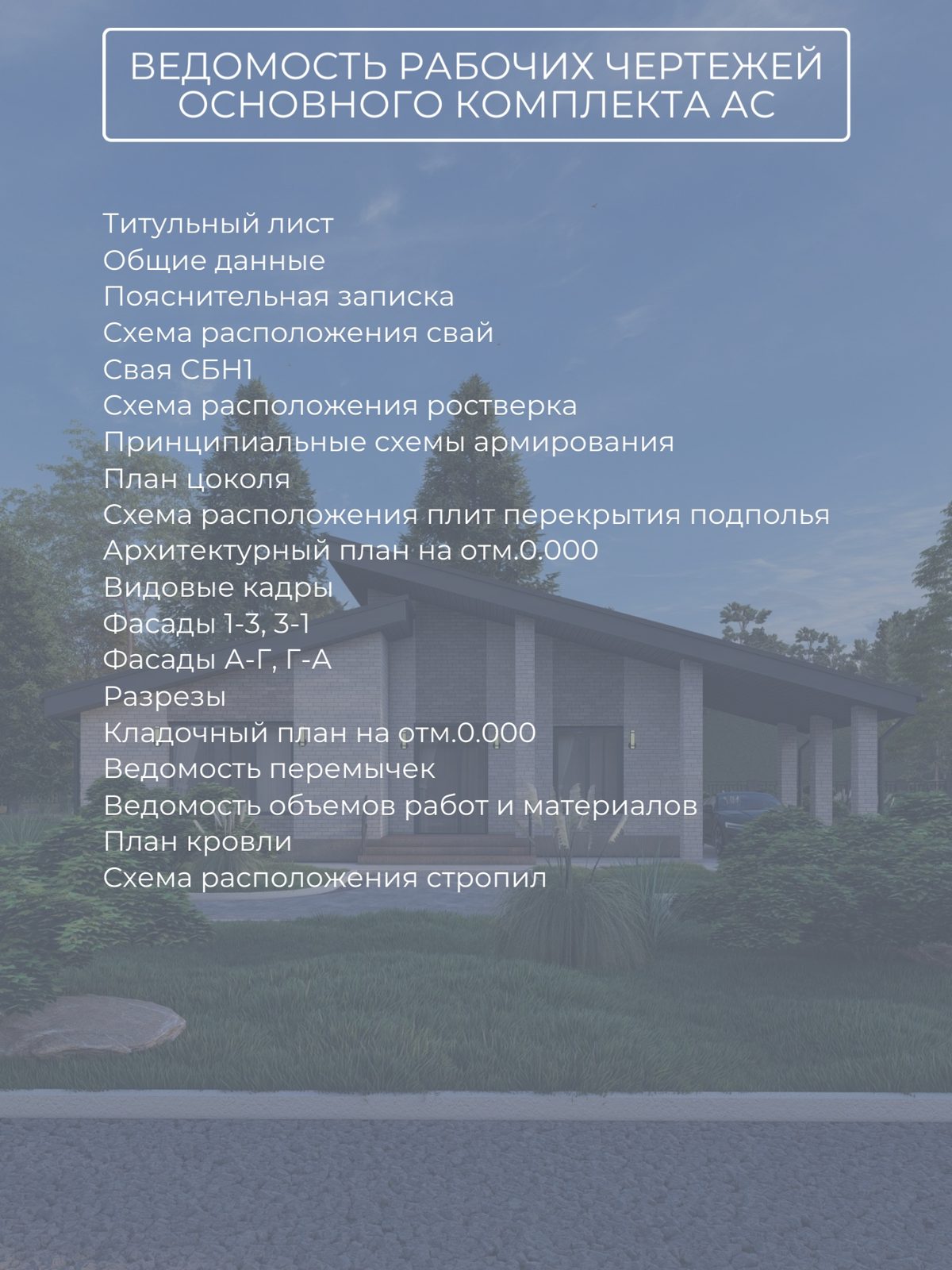

Архитектурный раздел (АС) включает: титульный лист, общие данные, пояснительную записку, схему расположения свай, сваю СБН1, схему расположения ростверка, принципиальные схемы армирования, план цоколя, схему расположения плит перекрытия подполья, архитектурный план на отм. 0.000, видовые кадры, фасады (1-3, 3-1, А-Г, Г-А), разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли и схему расположения стропил.
