Проект дома 183 м2 / Каркас / 1 этаж / 15,00×22,50 м / HDK65

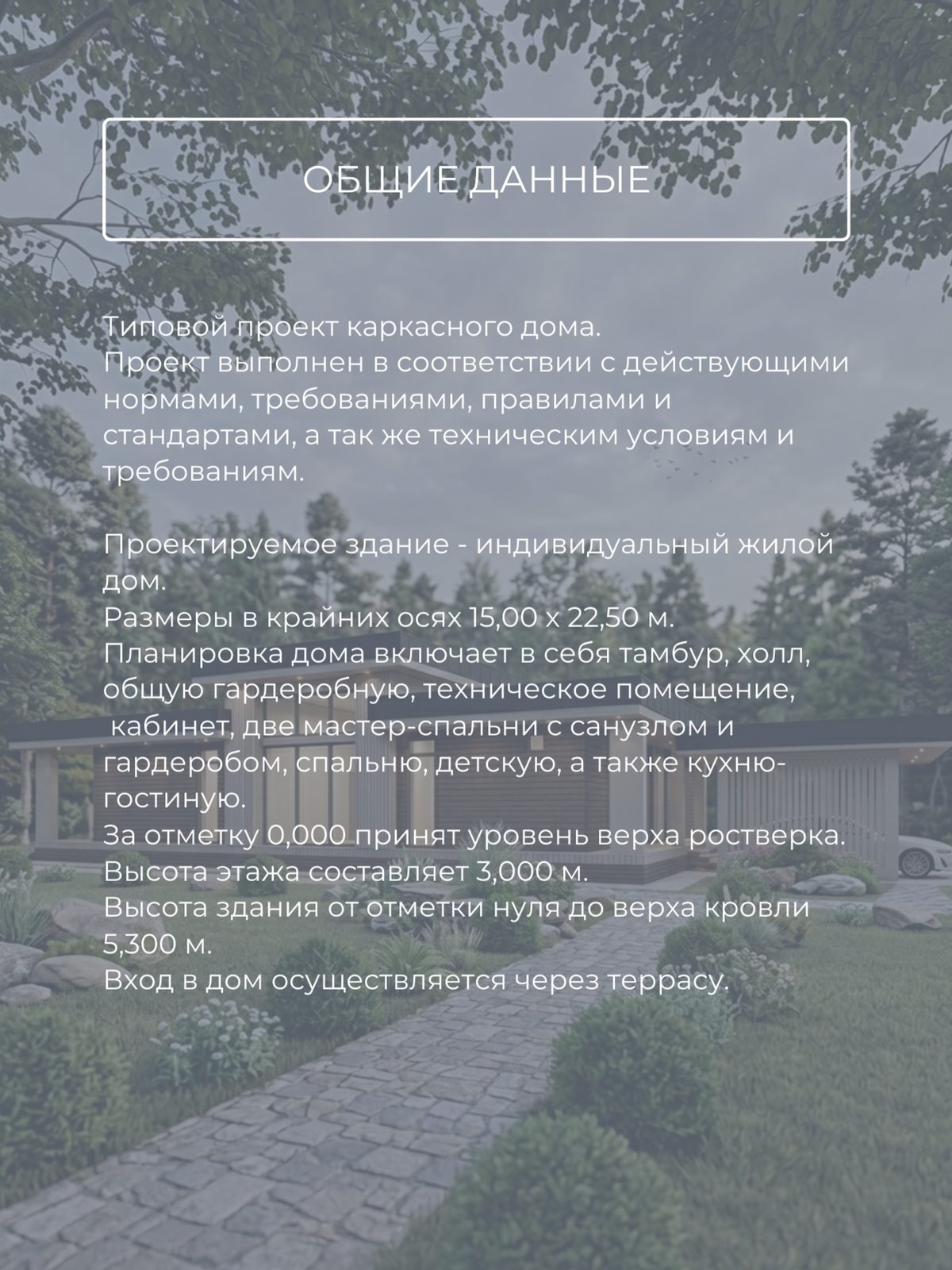

Типовой проект каркасного дома. Размеры здания в крайних осях составляют 15,00 × 22,50 м. Высота этажа — 3,000 м. Высота здания от отметки нуля до верха кровли — 5,300 м. За отметку 0,000 принят уровень верха ростверка. Планировка дома включает в себя тамбур, холл, общую гардеробную, техническое помещение, кабинет, две мастер-спальни с санузлом и гардеробом, спальню, детскую, а также просторную кухню-гостиную. Вход в дом осуществляется через террасу.

Фундамент — набивные железобетонные сваи. Стены — каркасные, толщина утепления 200 мм. Фасад — отделка имитацией бруса. Кровля — мембранная.

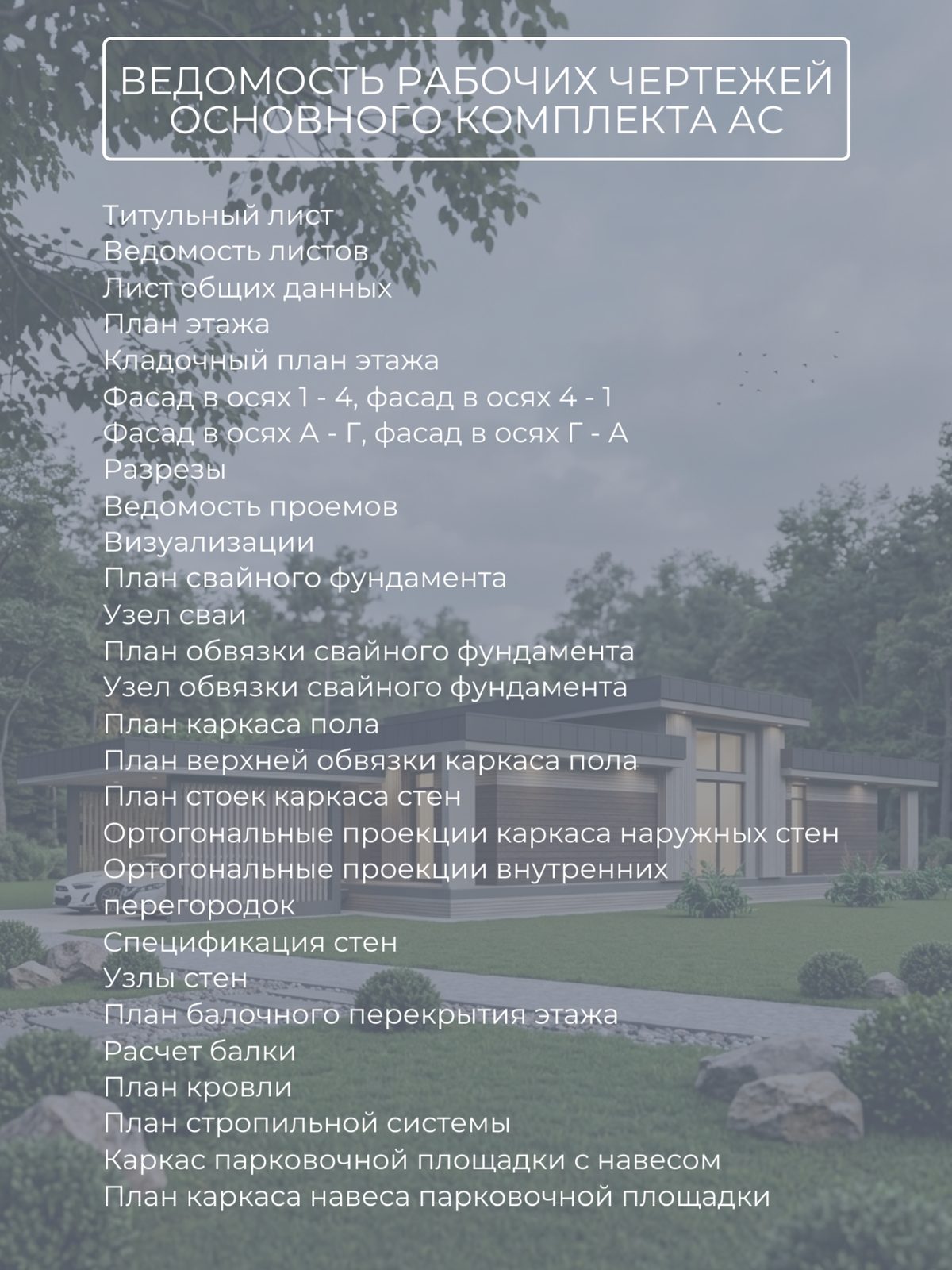

Проект включает титульный лист, ведомость листов и лист общих данных. Архитектурный раздел содержит план этажа, кладочный план, фасады в осях (1-4, 4-1, А-Г, Г-А), разрезы, ведомость проемов и визуализации. Конструктивная часть фундамента представлена планом свайного фундамента с узлами свай, а также планом и узлами обвязки свайного фундамента. Решения перекрытий включают план каркаса пола, план верхней обвязки каркаса пола, план балочного перекрытия этажа и расчет балки. Каркас стен детализирован в плане стоек, ортогональных проекциях каркаса наружных стен и внутренних перегородок, спецификации и узлах стен. Кровельная часть состоит из плана кровли и плана стропильной системы. Дополнительно в альбоме представлены чертежи каркаса парковочной площадки с навесом и план каркаса навеса.
