Дом из газобетона 19,2 м² — проект HD120

Общий метраж 19,2 м2

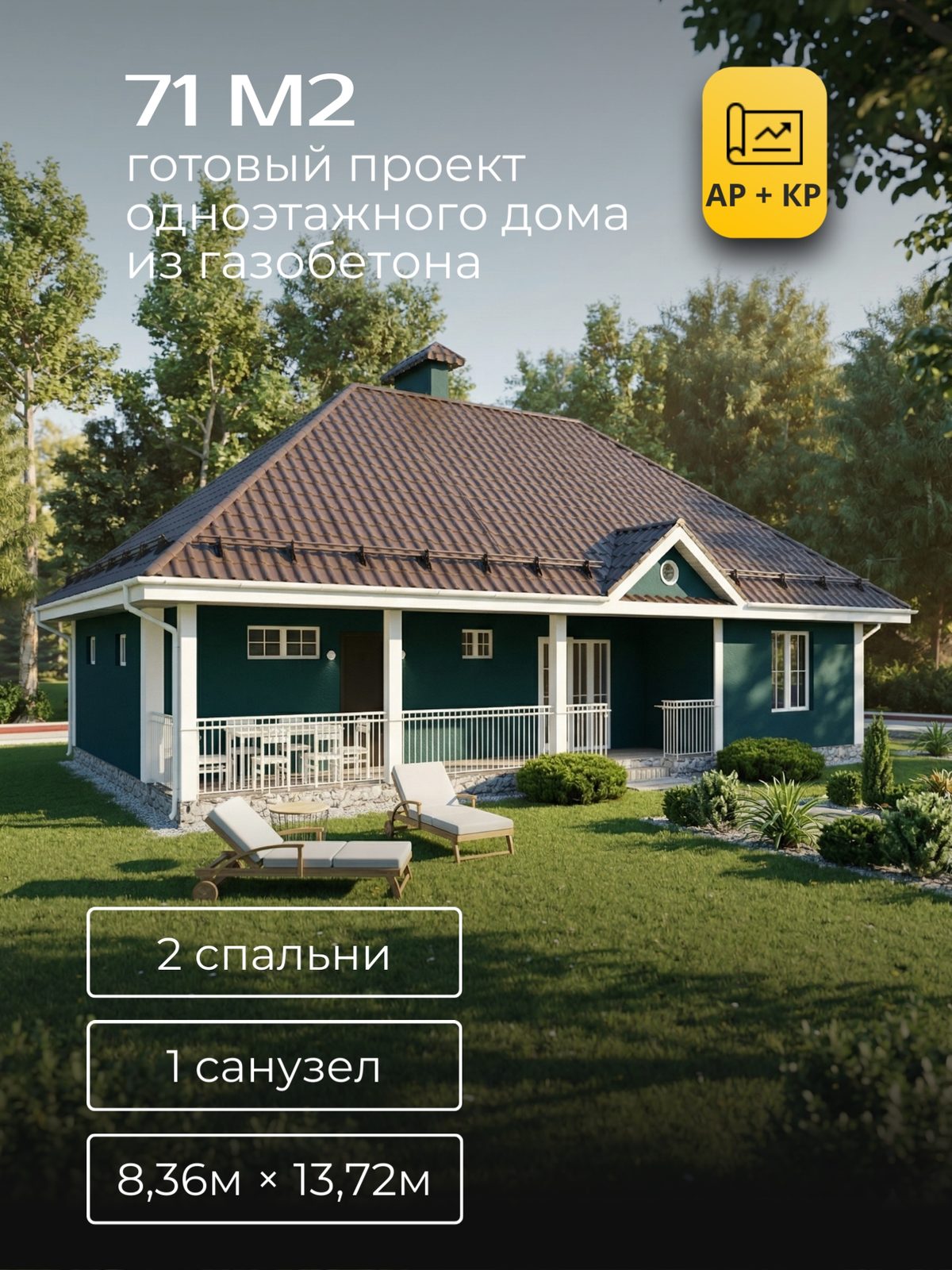

ПРОЕКТ ОДНОЭТАЖНОГО ДОМА С ГАРАЖОМ 71 М2

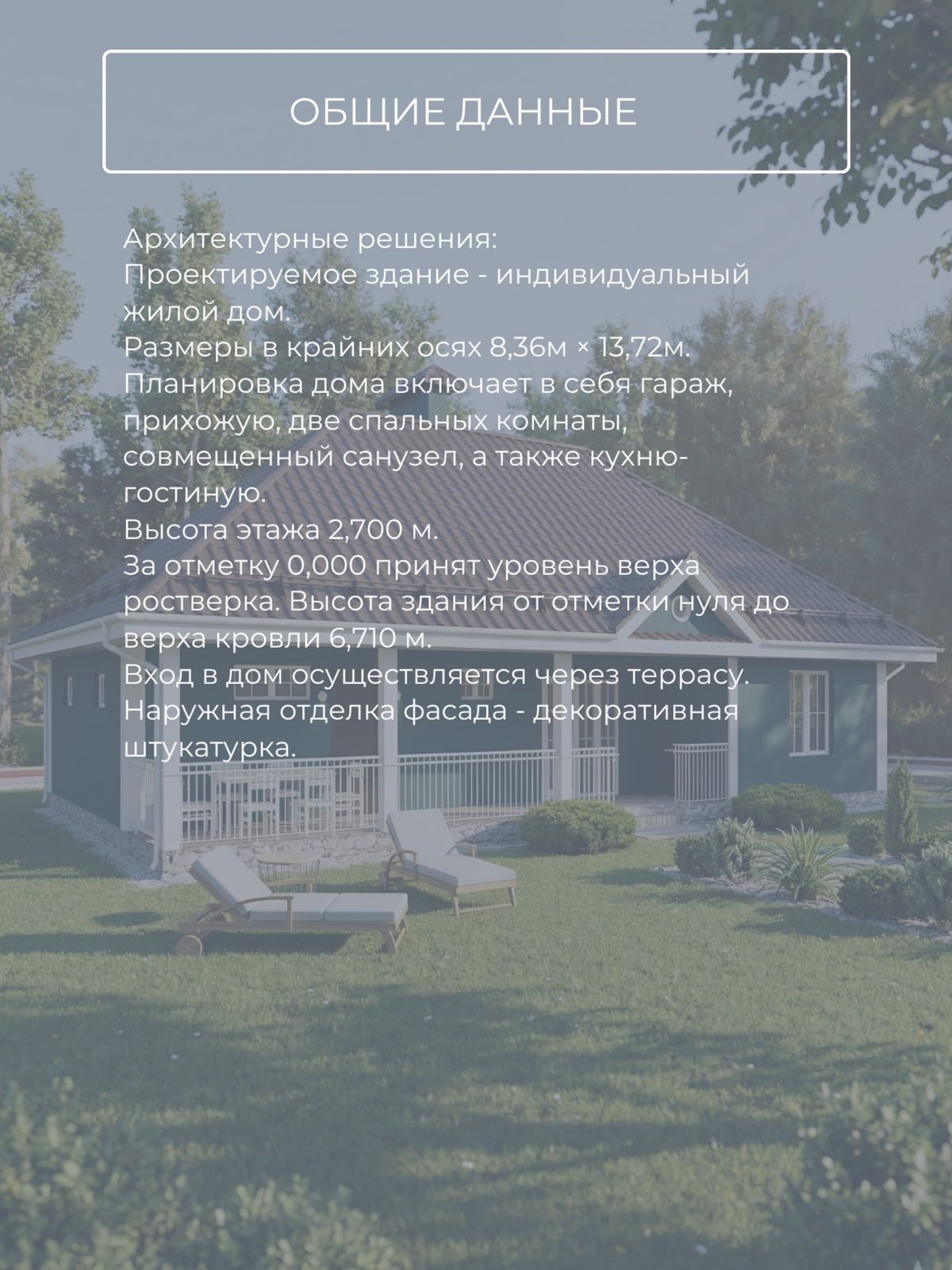

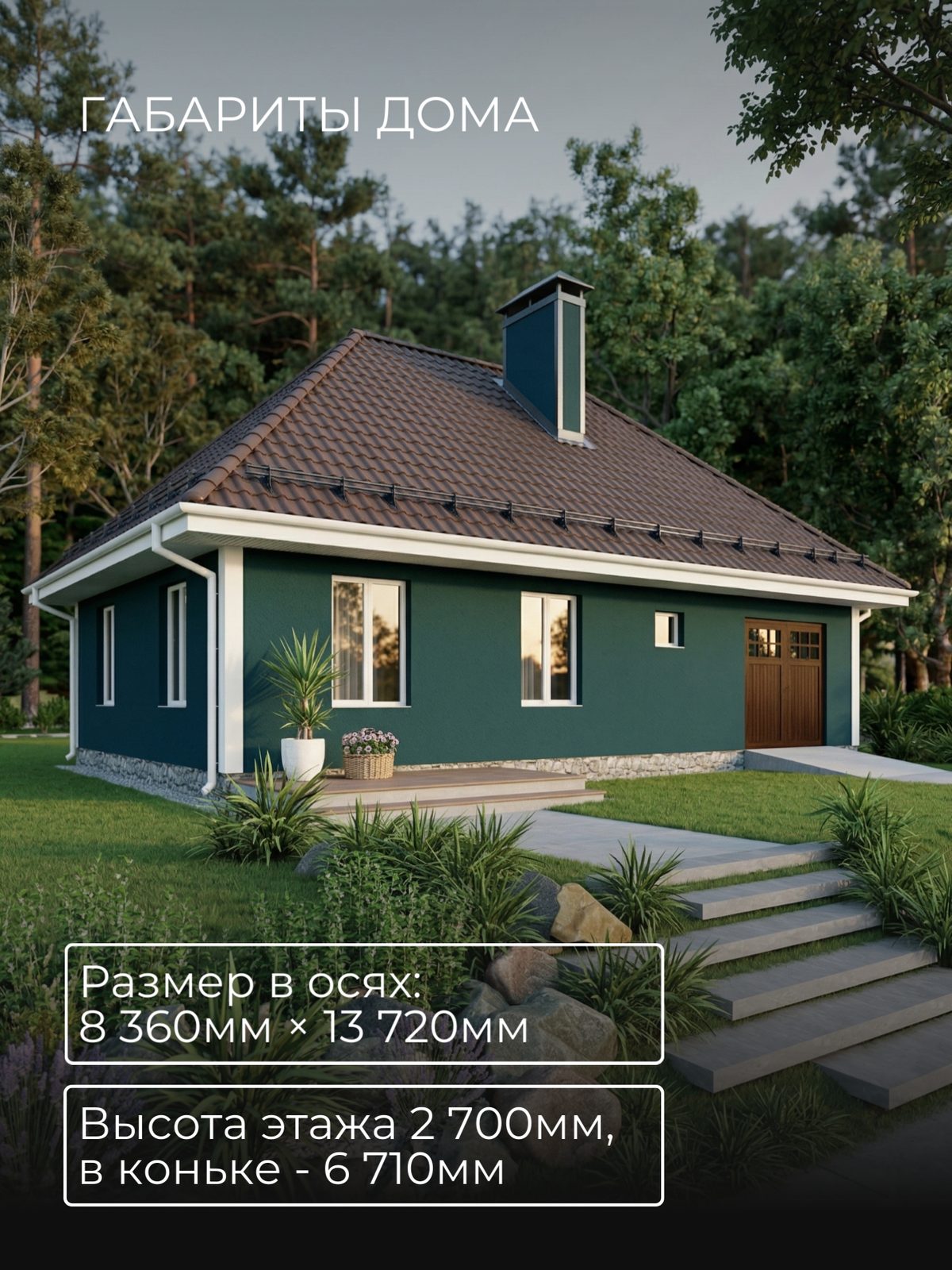

Проектируемое здание является индивидуальным жилым домом. Габаритные размеры в крайних осях составляют 8,36 на 13,72 метра. Высота этажа предусмотрена 2,700 метра. Общая высота здания от отметки 0,000 до верха кровли составляет 6,710 метра. За отметку 0,000 принят уровень верха ростверка. Вход в дом осуществляется через террасу.

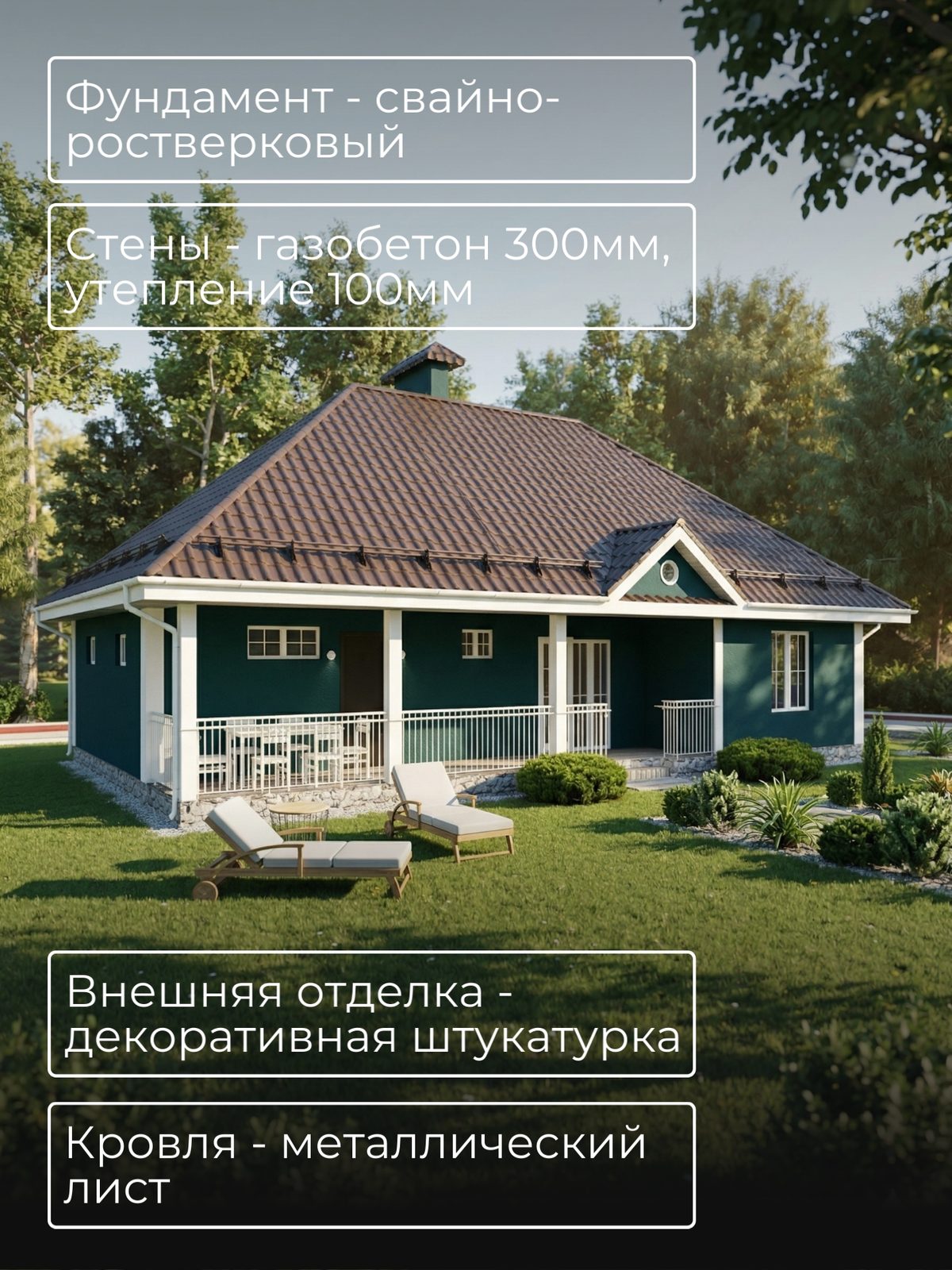

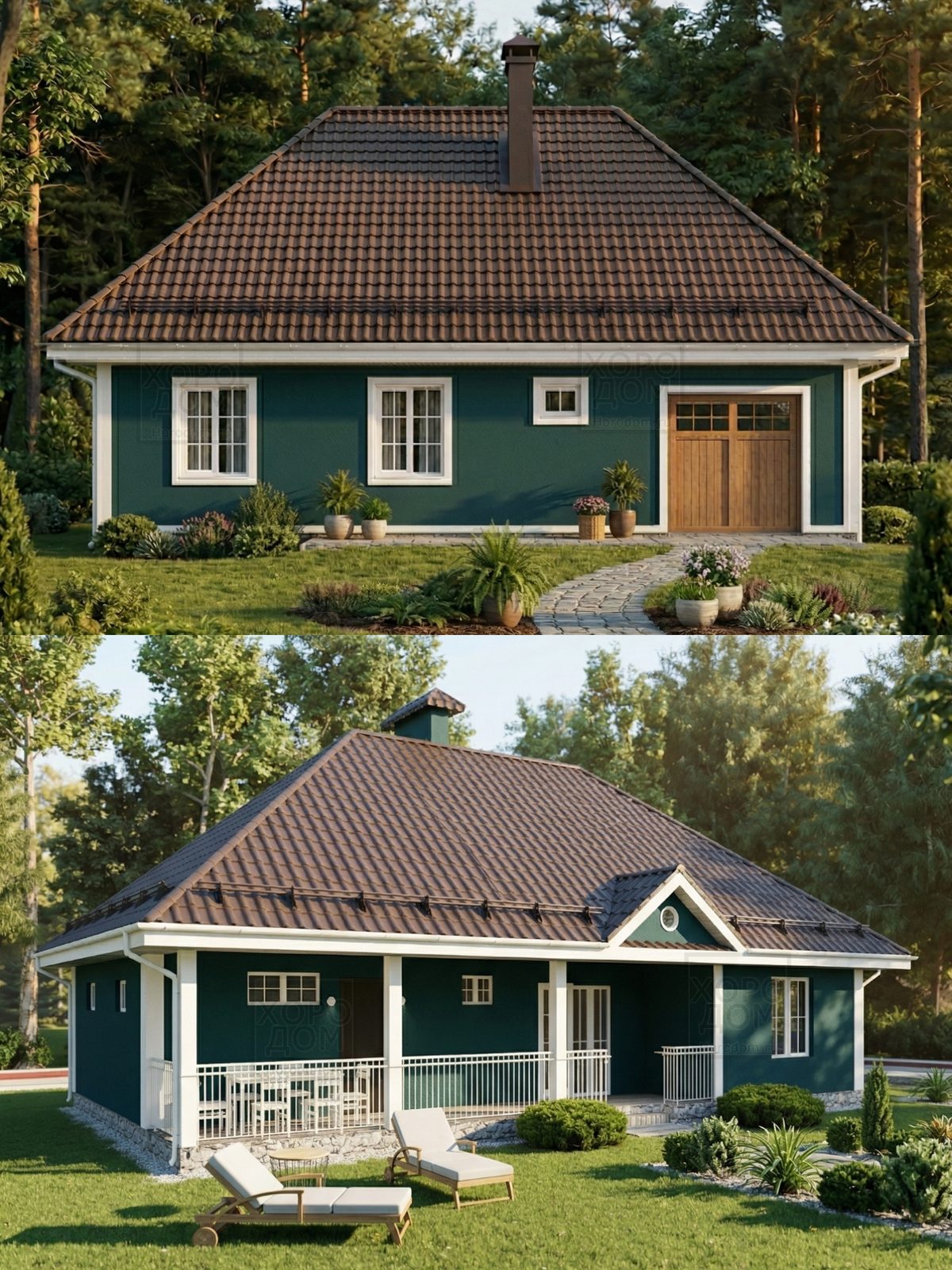

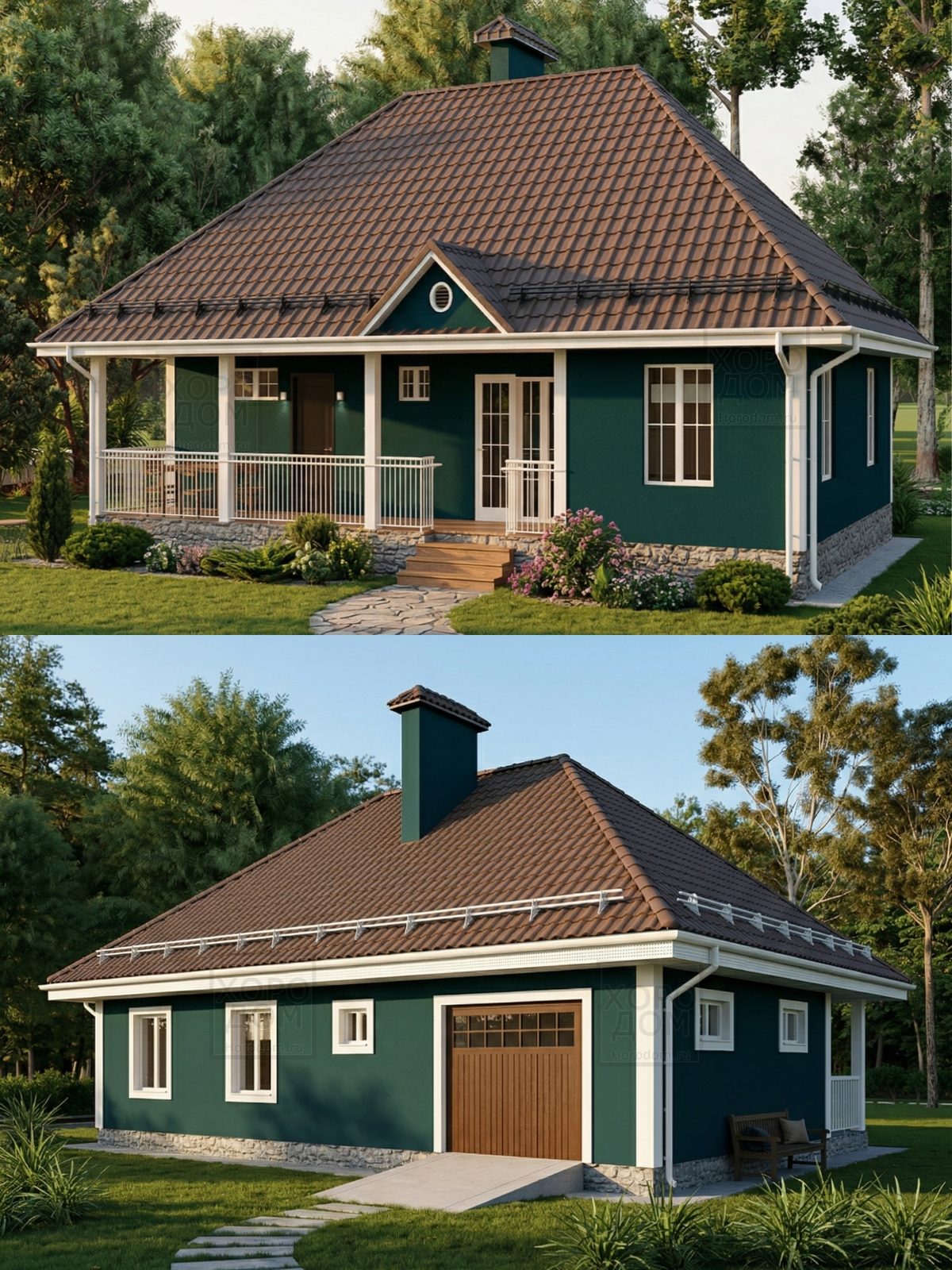

Наружная отделка фасада выполнена декоративной штукатуркой. Кровельное покрытие предусмотрено из металлического листа. Архитектурный облик дома отличается функциональностью и включает просторную террасу при входе.

Фундамент выполнен свайно-ростверковым. Стеновые конструкции возводятся из газобетона толщиной 300 мм с утеплением 100 мм. Кровельная система опирается на подстропильные балки.

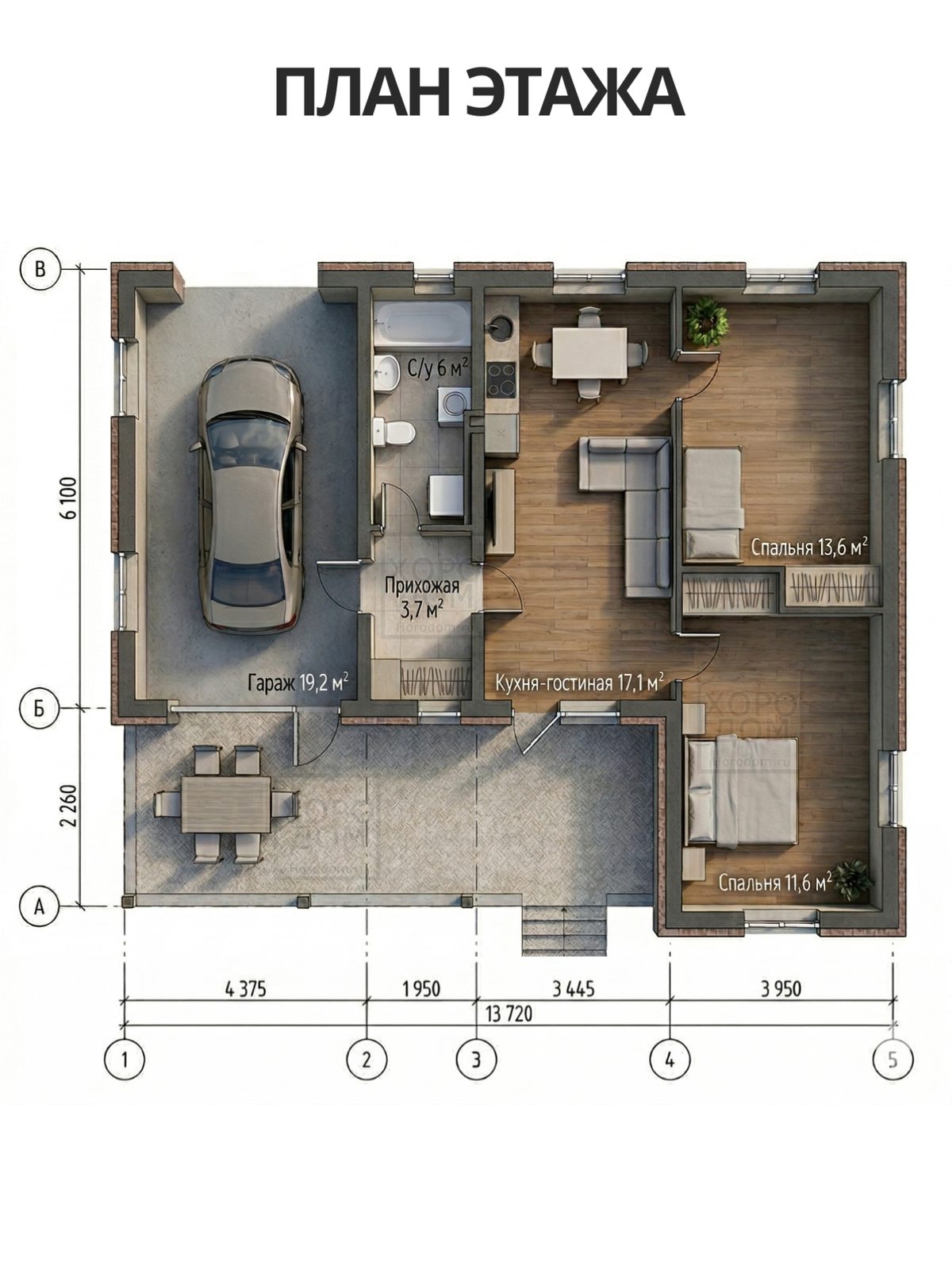

Планировка дома включает гараж площадью 19,2 квадратных метра, кухню-гостиную площадью 17,1 квадратных метра, две спальные комнаты площадью 13,6 и 11,6 квадратных метра, совмещенный санузел площадью 6 квадратных метров и прихожую площадью 3,7 квадратных метра.

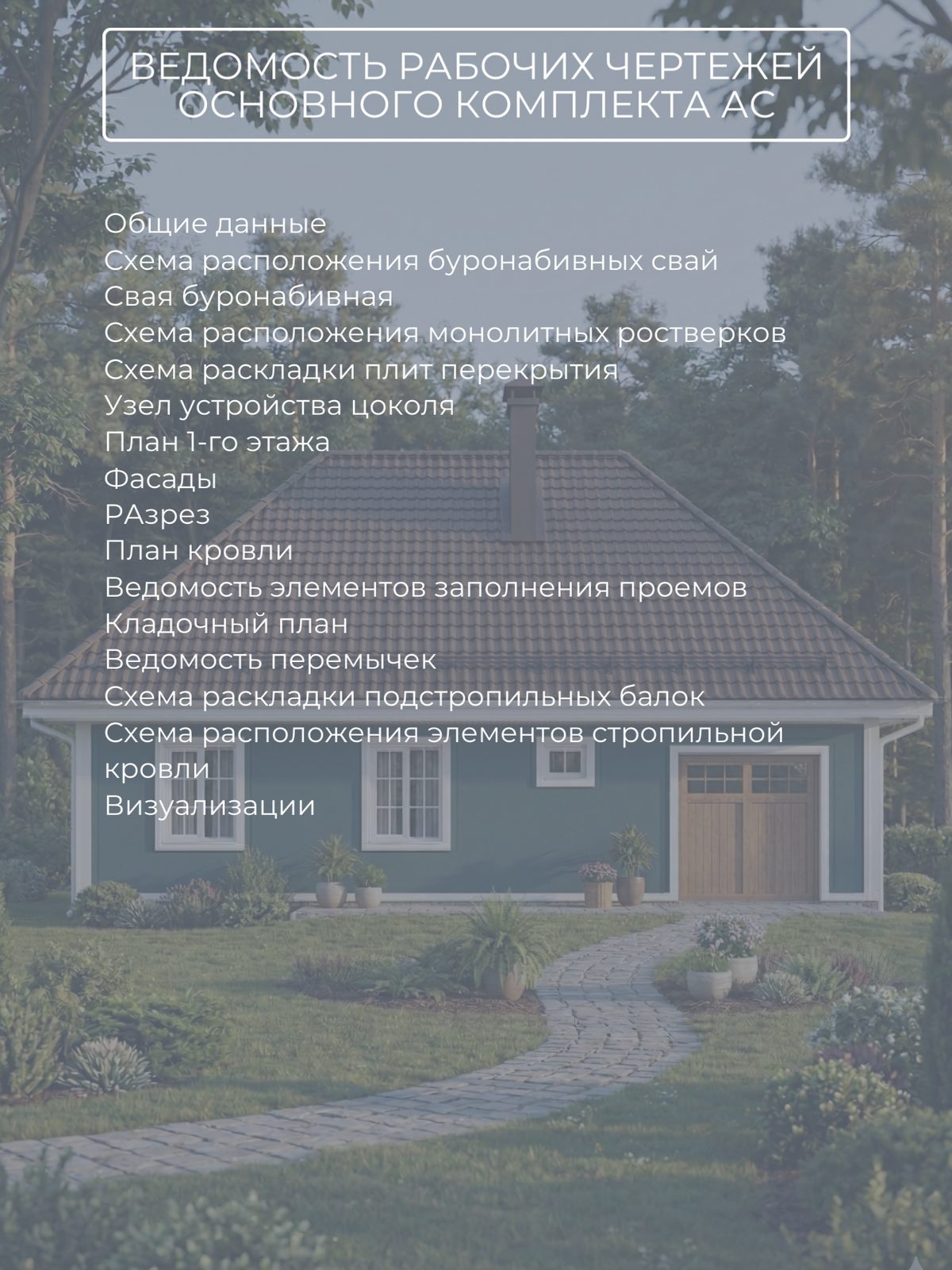

Рабочая документация основного комплекта АС включает общие данные, схему расположения буронабивных свай и монолитных ростверков, чертежи буронабивной сваи. В комплект входят схема раскладки плит перекрытия, узел устройства цоколя, план первого этажа, фасады, разрез и план кровли. Предусмотрены ведомость элементов заполнения проемов, кладочный план, ведомость перемычек, схемы раскладки подстропильных балок и расположения элементов стропильной кровли. Также в состав входят визуализации.
