Дом из газобетона 194 м² — проект HD38

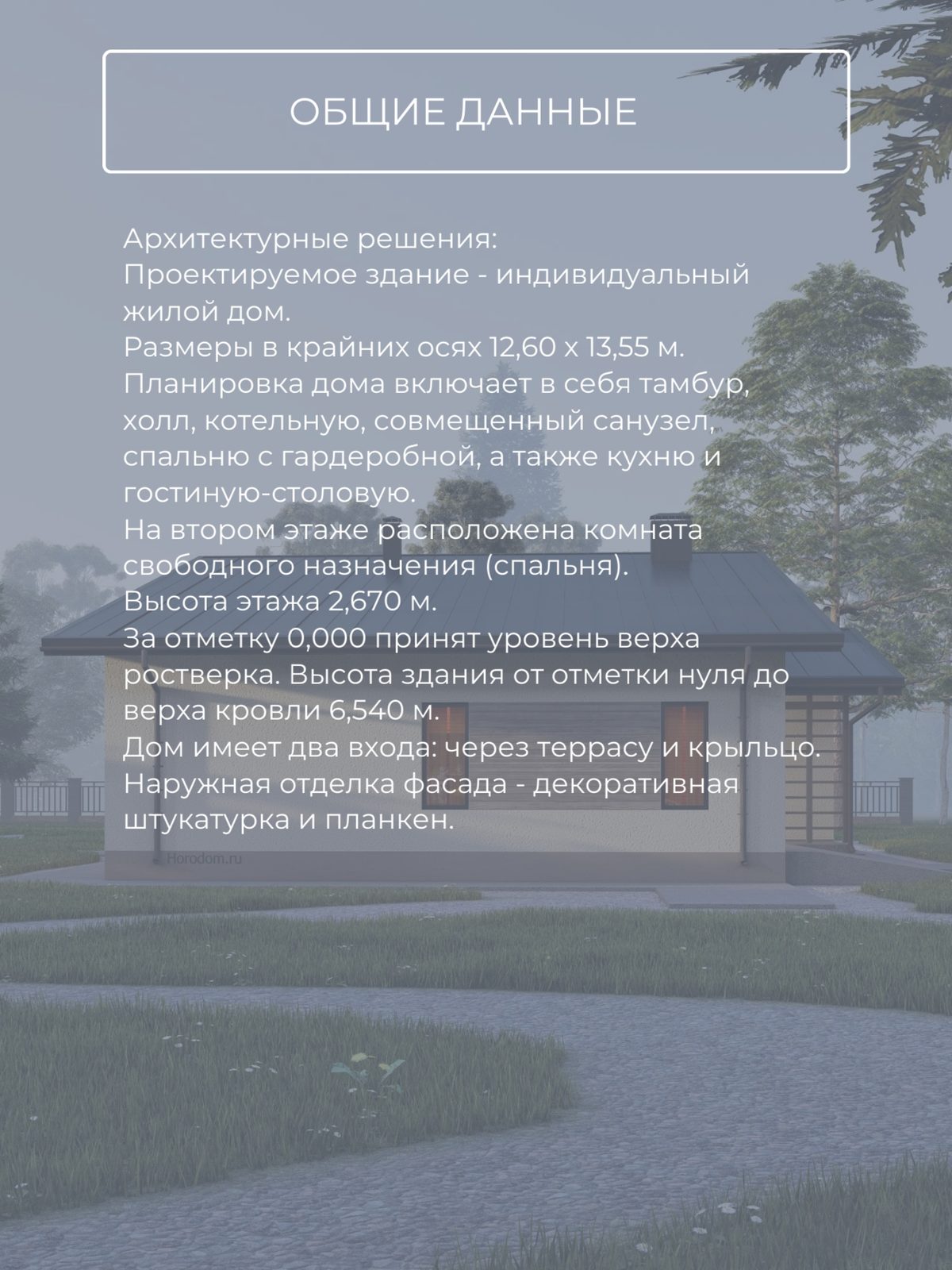

Размеры здания в осях составляют 12,60 × 13,55 м. Высота этажа — 2 670 мм. Высота в коньке — 6 540 мм.

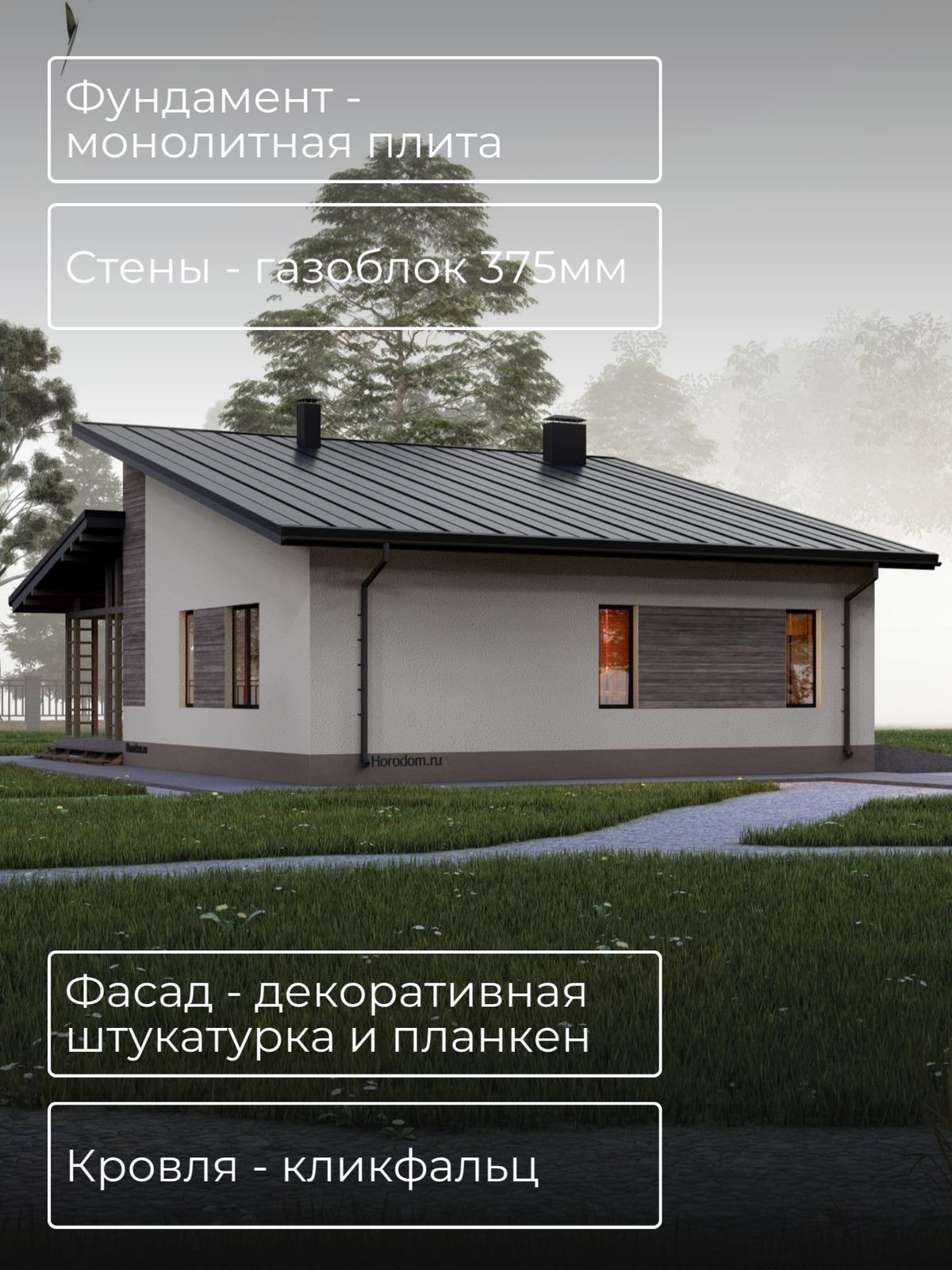

Проектируемый дом — индивидуальный жилой дом. Наружная отделка фасада выполнена из декоративной штукатурки и планкена. Покрытие кровли — кликфальц. Дом имеет два входа: через террасу и крыльцо.

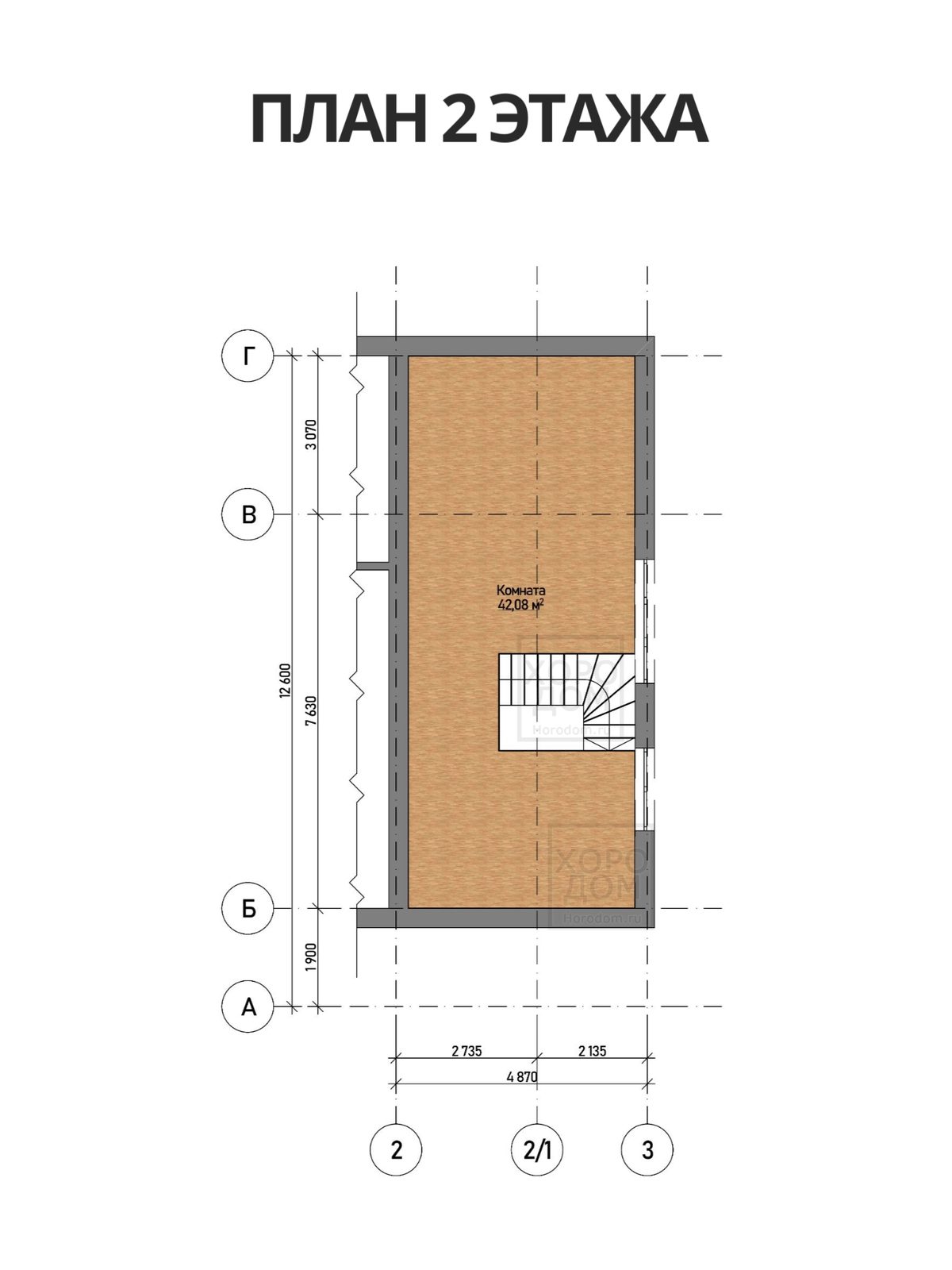

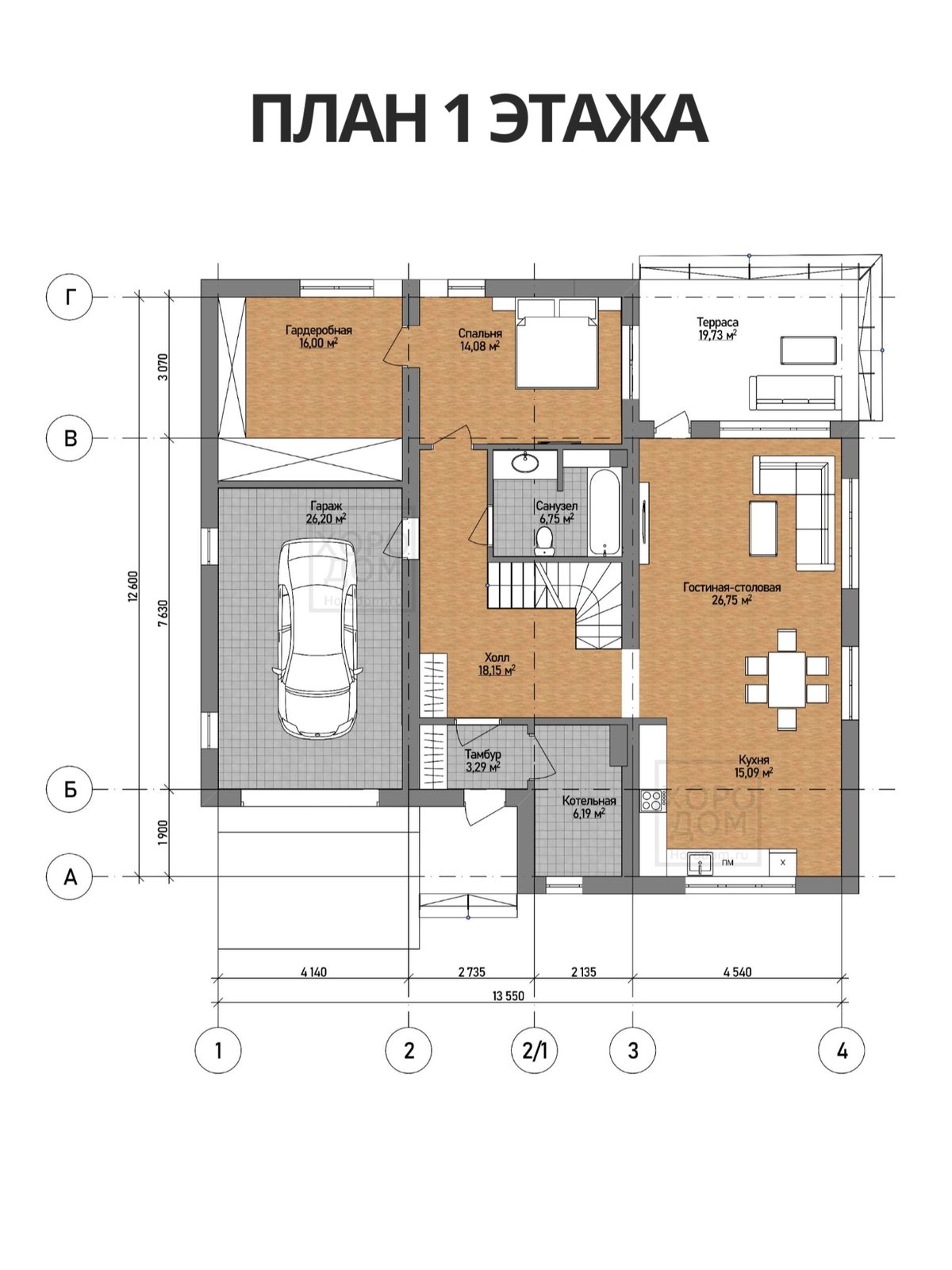

Фундамент — фундаментная плита. Стены выполнены из газоблока толщиной 375 мм. Планировка дома включает на первом этаже: тамбур площадью 3,29 м², холл 18,15 м², гостиную-столовую 26,75 м², кухню 15,09 м², спальню 14,08 м², гардеробную 16,00 м², совмещенный санузел 6,75 м², котельную 6,19 м², гараж 26,20 м² и террасу 19,73 м². На втором этаже расположена комната свободного назначения площадью 42,08 м².

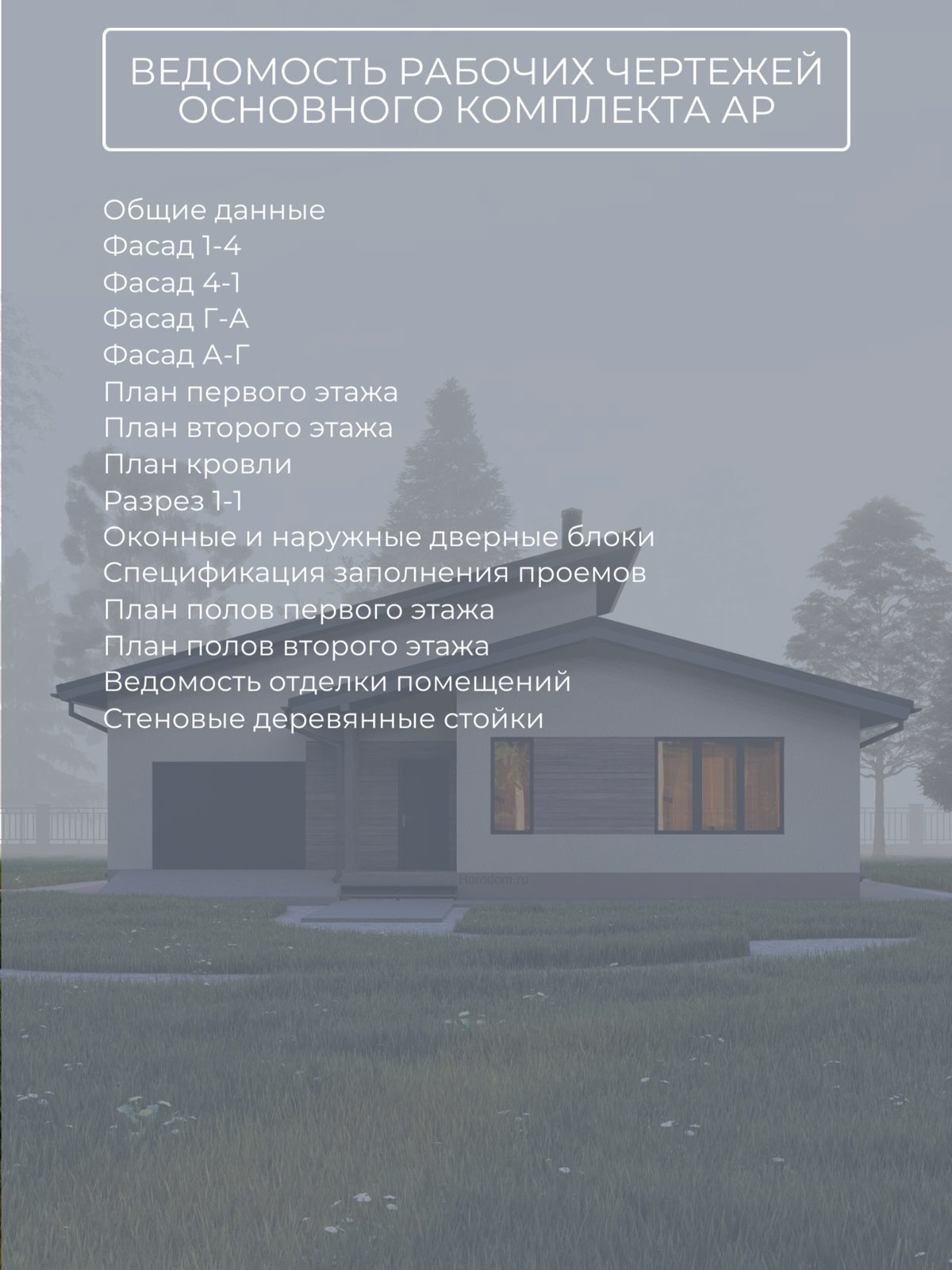

Архитектурный раздел (АР) включает: общие данные, фасады (1-4, 4-1, Г-А, А-Г), планы первого и второго этажей, план кровли, разрез 1-1, оконные и наружные дверные блоки, спецификацию заполнения проемов, планы полов первого и второго этажей, ведомость отделки помещений, стеновые деревянные стойки. Конструктивный раздел (КР) включает: конструкцию фундаментной плиты и спецификацию материалов, перемычки (маркировочный план, конструкция, спецификация материалов), конструкцию перекрытия, план армопоясов и спецификацию, план стропильной системы, разрез по стропильной системе, план дренажа и ливневой канализации со спецификацией материалов, вертикальную посадку.
