Проект дома 197 м2 / Газобетон / 1 этаж / 12,2×23,0 м / HDAS4

Размеры здания в крайних осях составляют 12,2 × 23,0 м. Высота помещений без отделки — 2 980 мм. Высота здания до верха кровли — 6 065 мм. Проектируемый дом — одноэтажное здание прямоугольной формы с небольшим выступом, выполненное в современном стиле с минималистичными линиями. Наружная отделка фасада выполнена из штукатурки и планкена из лиственницы. Покрытие кровли — металлочерепица.

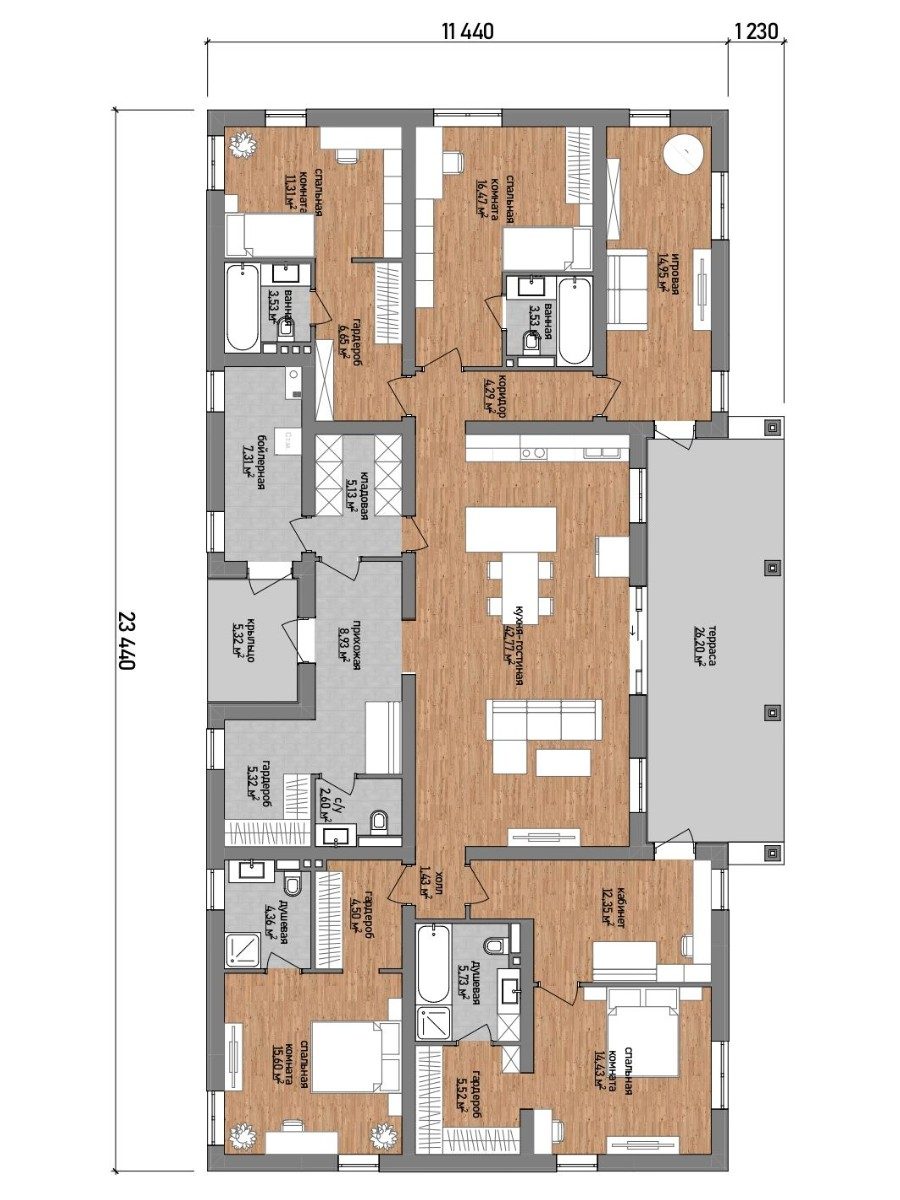

Планировка дома включает просторную кухню-гостиную площадью 62,17 м², пять спален, пять ванных комнат, котельную площадью 7,31 м², гардеробные и террасу площадью 26,20 м².

Фундамент — свайно-ростверковый (под террасой используются винтовые сваи). Стены выполнены из кладки газобетона D400 толщиной 300 мм с утеплением паропроницаемым пенополистиролом толщиной 50 мм. Внутренние несущие стены из газобетона D400 (300 мм), перегородки из газобетона D300. Чердачное перекрытие — деревянные балки 200×50 мм. Кровля двускатная с наружным водостоком (уклон 25%).

Архитектурный раздел (АР) включает: Общие данные и виды, фасады 1-7, 7-1, А-И, И-А в масштабе 1:150 и 1:100 с цветовым решением и без, общий вид планировочных решений, планы этажей на отметке 0,000 с расстановкой мебели, маркировочный план, схемы и спецификации заполнения дверных и оконных проемов, план кровли и разрезы 1-1, 2-2 в масштабе 1:100-1:150. Конструктивный раздел (КР) включает: Схемы расположения и спецификации элементов свайно-ростверкового фундамента с армированием, кладочные планы, схемы раскладки блоков и армирования кладки, схемы устройства и спецификации армопояса, планы и схемы устройства террасы с навесом и крыльца, схемы расположения и спецификации балок чердачного перекрытия и элементов стропильной системы с 3D видом, план кровли, конструктивный разрез и конструкции стен с отделкой из штукатурки и планкена в масштабе 1:100-1:150.
