Проект дома 197 м2 / Газобетон / 1 этаж / 12,2×23 м / 62 листа / ХДАС4

Общий метраж 197 м2

5 спален

5 санузлов

Проект дома ХДПАС4 с общим метражом 197 м2, вмещает 5 спален, 5 санузлов и кухню-гостиную, что является оптимальным вариантом для большой и дружной семьи. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.

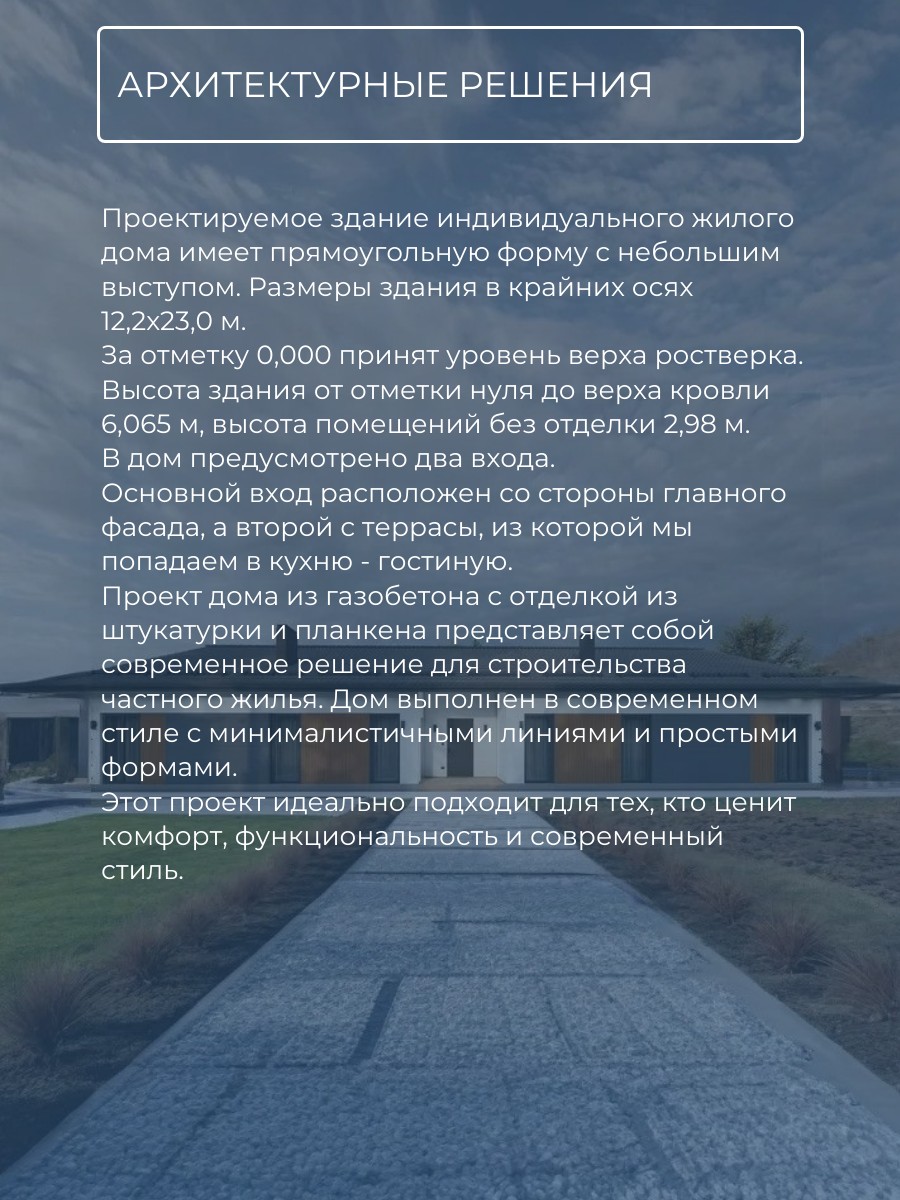

Проектируемое здание индивидуального жилого дома имеет прямоугольную форму с небольшим

выступом. Размеры здания в крайних осях 12,2х23,0 м.

За отметку 0,000 принят уровень верха ростверка. Высота здания от отметки нуля до верха кровли 6,065 м, высота помещений без отделки 2,98 м.

В дом предусмотрено два входа.

Основной вход расположен со стороны главного фасада, а второй с террасы, из которой мы попадаем в кухню - гостиную.

Проект дома из газобетона с отделкой из штукатурки и планкена представляет собой современное решение для строительства частного жилья. Дом выполнен в современном

стиле с минималистичными линиями и простыми формами.

Этот проект идеально подходит для тех, кто ценит комфорт, функциональность и современный стиль.

Конструктивная система здания – бескаркасная (стеновая). Основным несущим элементом, обеспечивающим пространственную

жёсткость, являются внешние и внутренние стены. Именно они воспринимают нагрузку от перекрытий и покрытия

Фундамент дома - свайно-ростверковый, под террасой используются дополнительно винтовые

сваи.

Конструкция наружной стены - кладка стен из газобетона D400 толщиной 300 мм.

Утепление - пенополистирол паропропускной толщиной 50 мм.

Внутренние несущие стены выполнены из кладки газобетона D400 толщиной 300м.

Перегородки выполнены из кладки газобетона D300 600х200х100 мм.

Чердачное перекрытие здания - деревянные балки 200х50 мм.

Полы 1-го этажа выполнены монолитными из цементно-песчаной стяжки.

Кровля двускатная с наружным водостоком (уклон 25%).

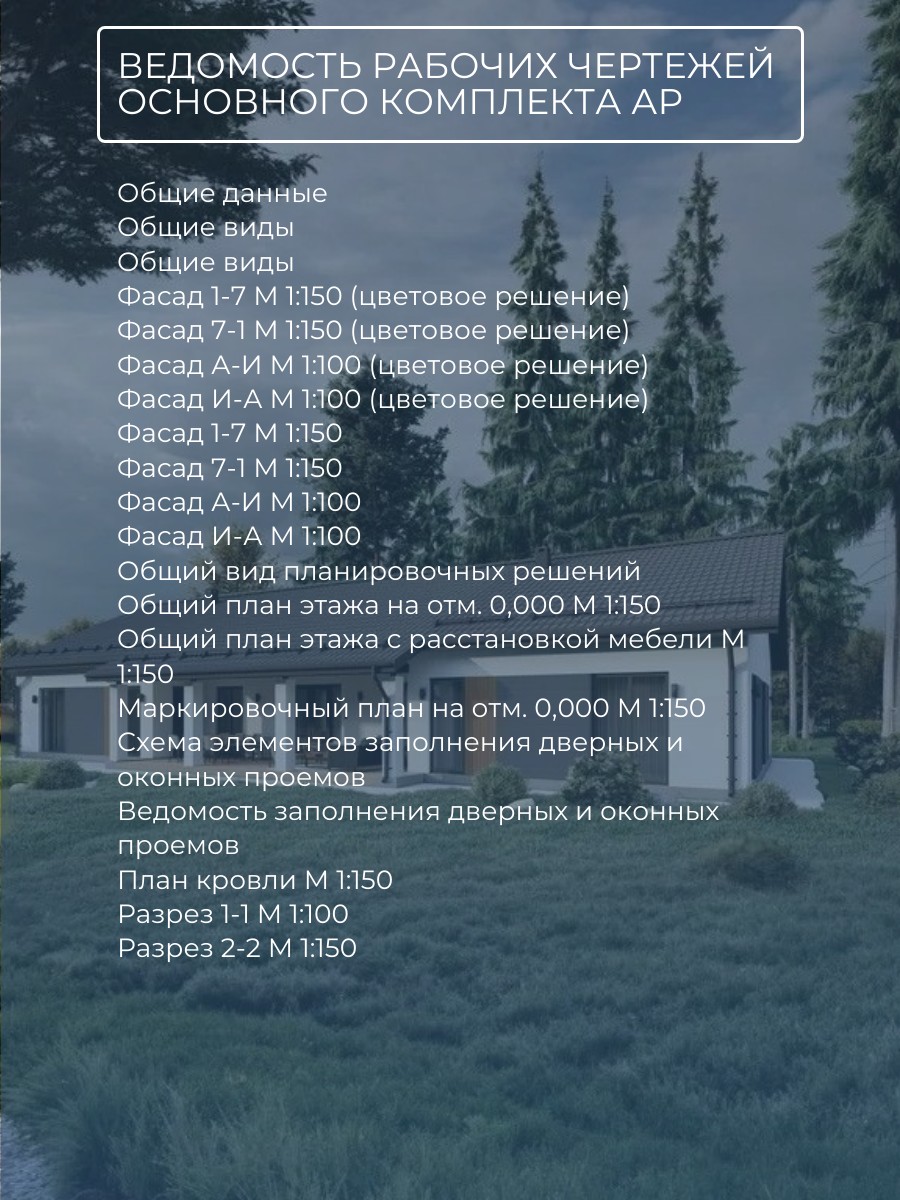

Ведомость рабочих чертежей основного комплекта

Общие данные

Общие виды

Общие виды

Фасад 1-7 М 1:150 (цветовое решение)

Фасад 7-1 М 1:150 (цветовое решение)

Фасад А-И М 1:100 (цветовое решение)

Фасад И-А М 1:100 (цветовое решение)

Фасад 1-7 М 1:150

Фасад 7-1 М 1:150

Фасад А-И М 1:100

Фасад И-А М 1:100

Общий вид планировочных решений

Общий план этажа на отм. 0,000 М 1:150

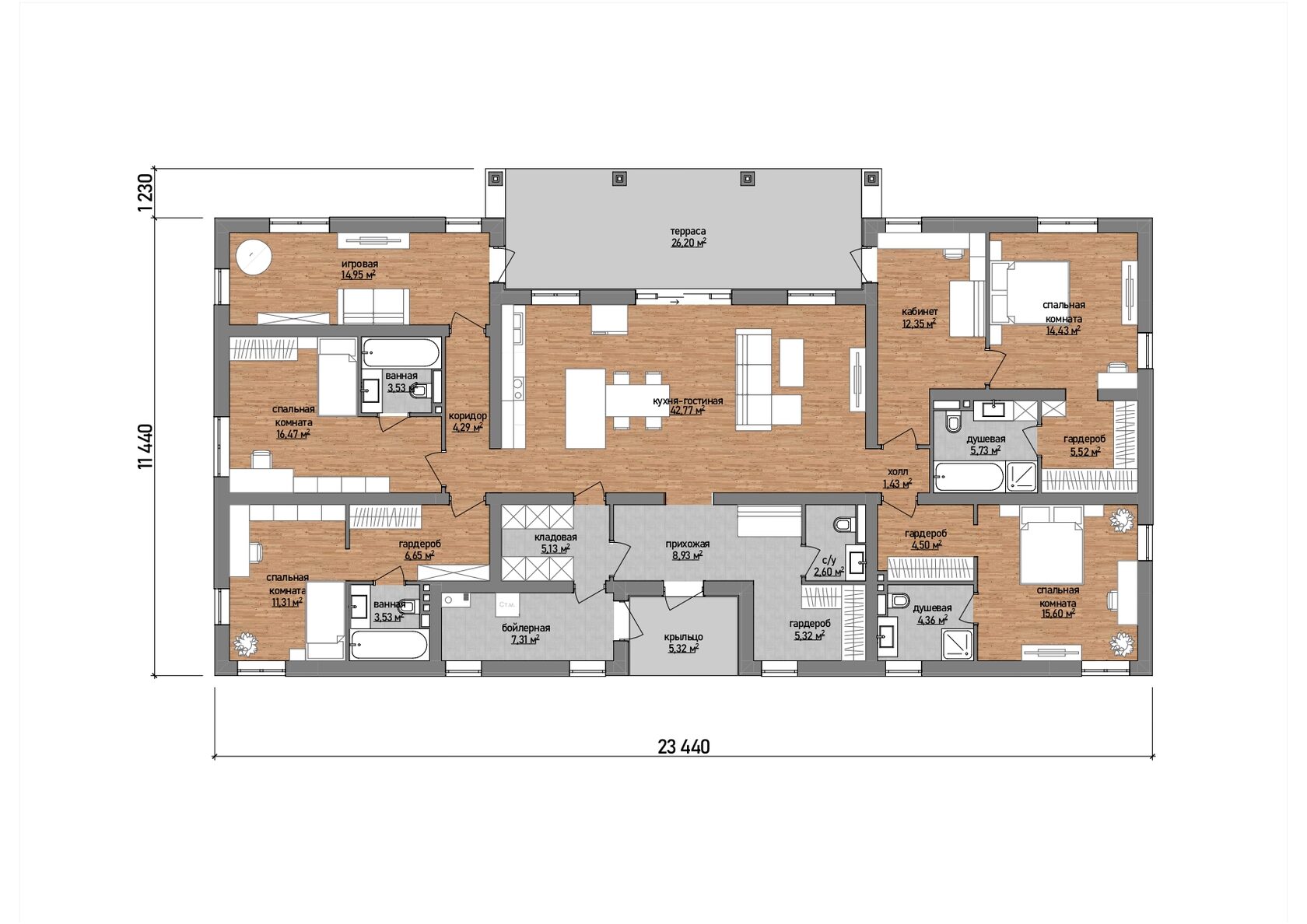

Общий план этажа с расстановкой мебели М 1:150

Маркировочный план на отм. 0,000 М 1:150

Схема элементов заполнения дверных и оконных проемов

Ведомость заполнения дверных и оконных проемов

План кровли М 1:150

Разрез 1-1 М 1:100

Разрез 2-2 М 1:150

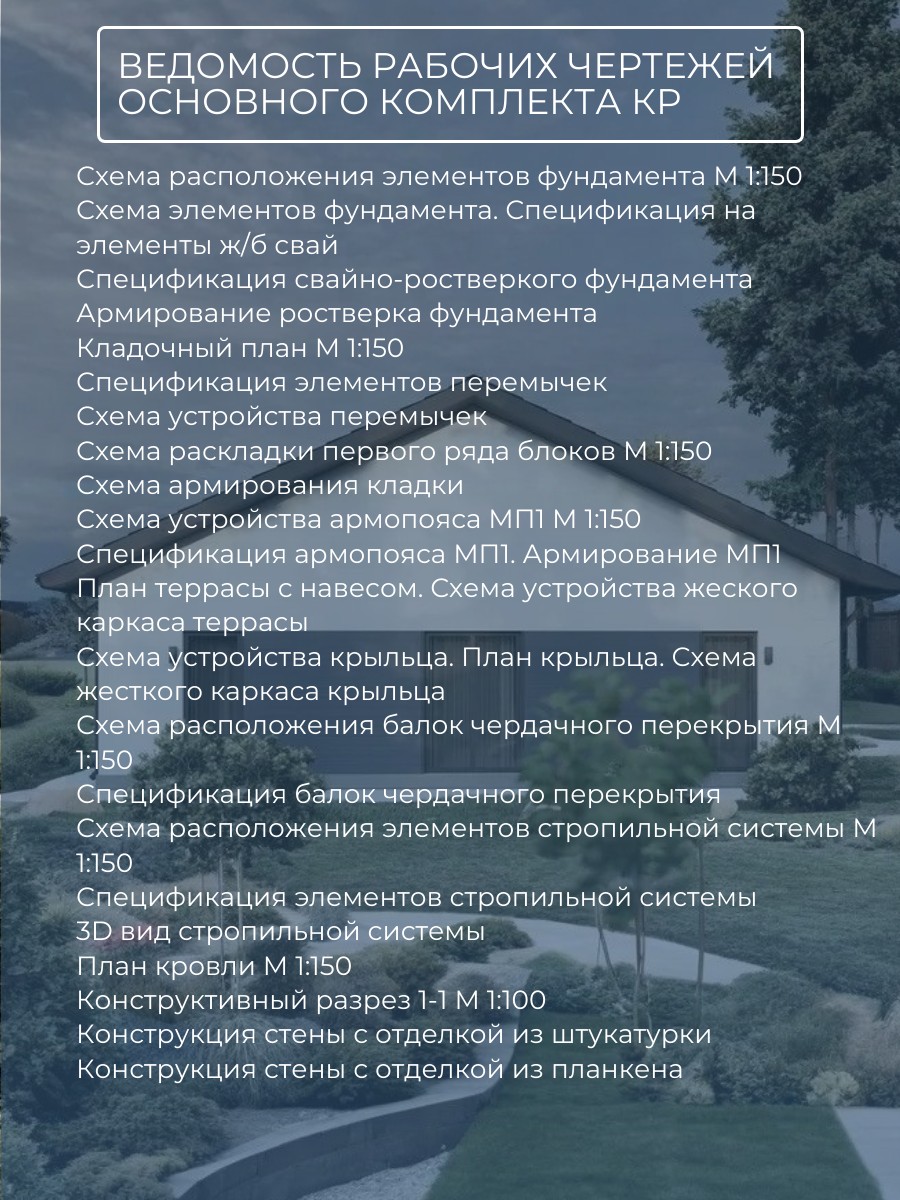

Схема расположения элементов фундамента М 1:150

Схема элементов фундамента. Спецификация на элементы ж/б свай

Спецификация свайно-ростверкового фундамента

Армирование ростверка фундамента

Кладочный план М 1:150

Спецификация элементов перемычек

Схема устройства перемычек

Схема раскладки первого ряда блоков М 1:150

Схема армирования кладки

Схема устройства армопояса МП1 М 1:150

Спецификация армопояса МП1. Армирование МП1

План террасы с навесом. Схема устройства жесткого каркаса террасы

Схема устройства крыльца. План крыльца. Схема жесткого каркаса крыльца

Схема расположения балок чердачного перекрытия М 1:150

Спецификация балок чердачного перекрытия

Схема расположения элементов стропильной системы М 1:150

Спецификация элементов стропильной системы

3D вид стропильной системы

План кровли М 1:150

Конструктивный разрез 1-1 М 1:100

Конструкция стены с отделкой из штукатурки

Конструкция стены с отделкой из планкена
