Проект дома 204 м2 / Газобетон / 1 этаж / 13,90×14,30 м / HD39

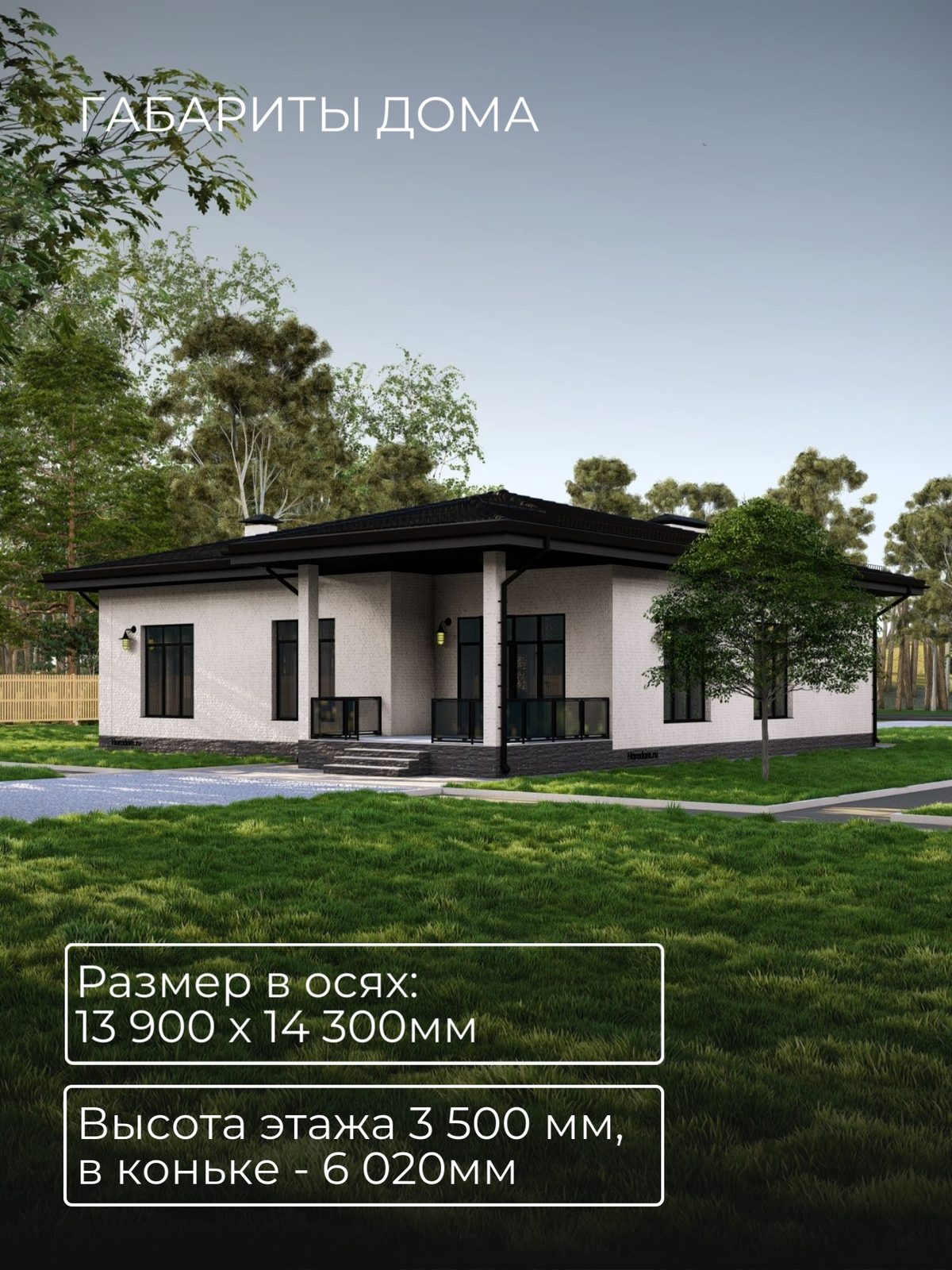

Размеры здания в осях составляют 13,90 × 14,30 м. Высота этажа — 3 500 мм. Высота в коньке — 6 020 мм.

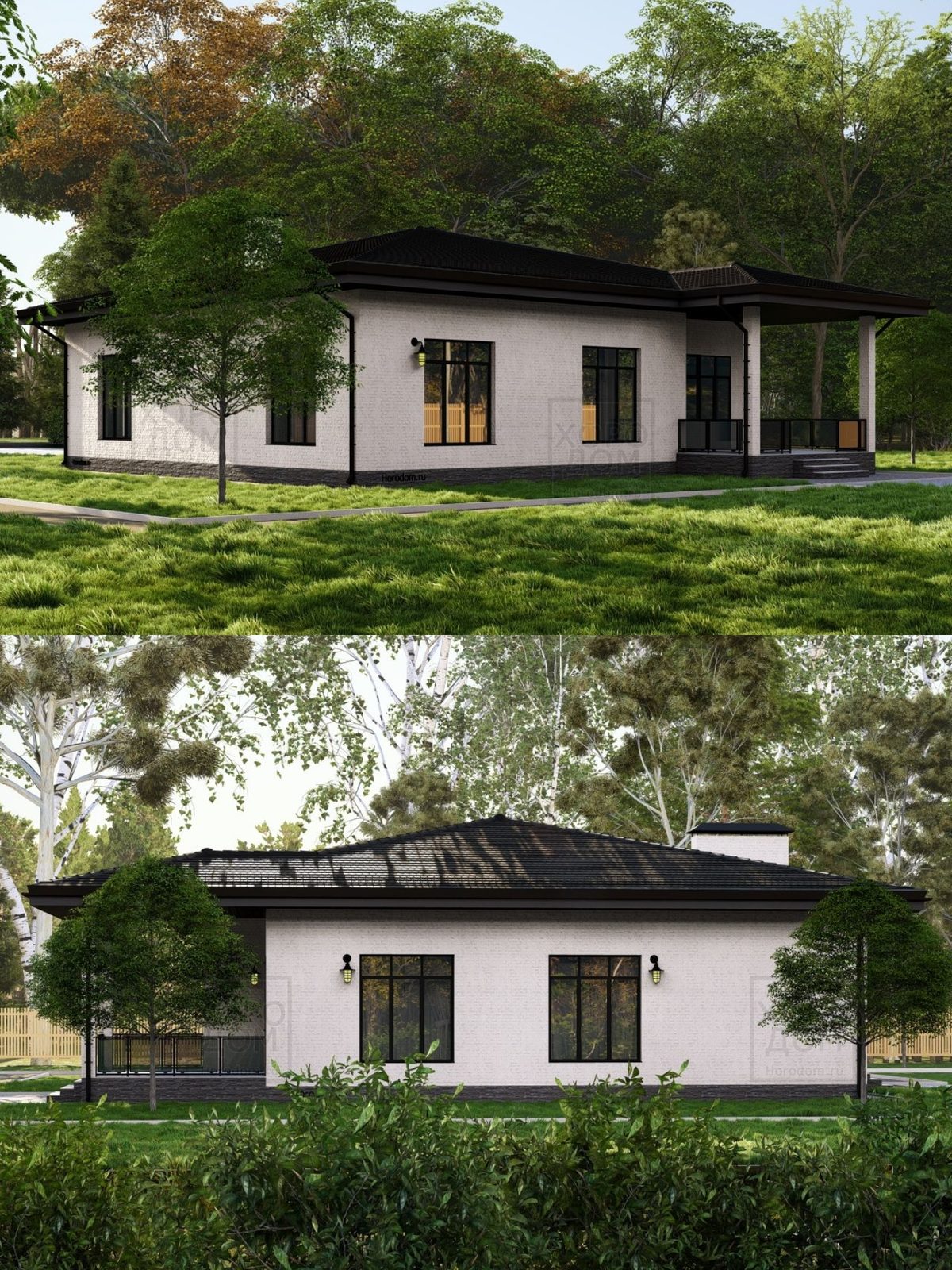

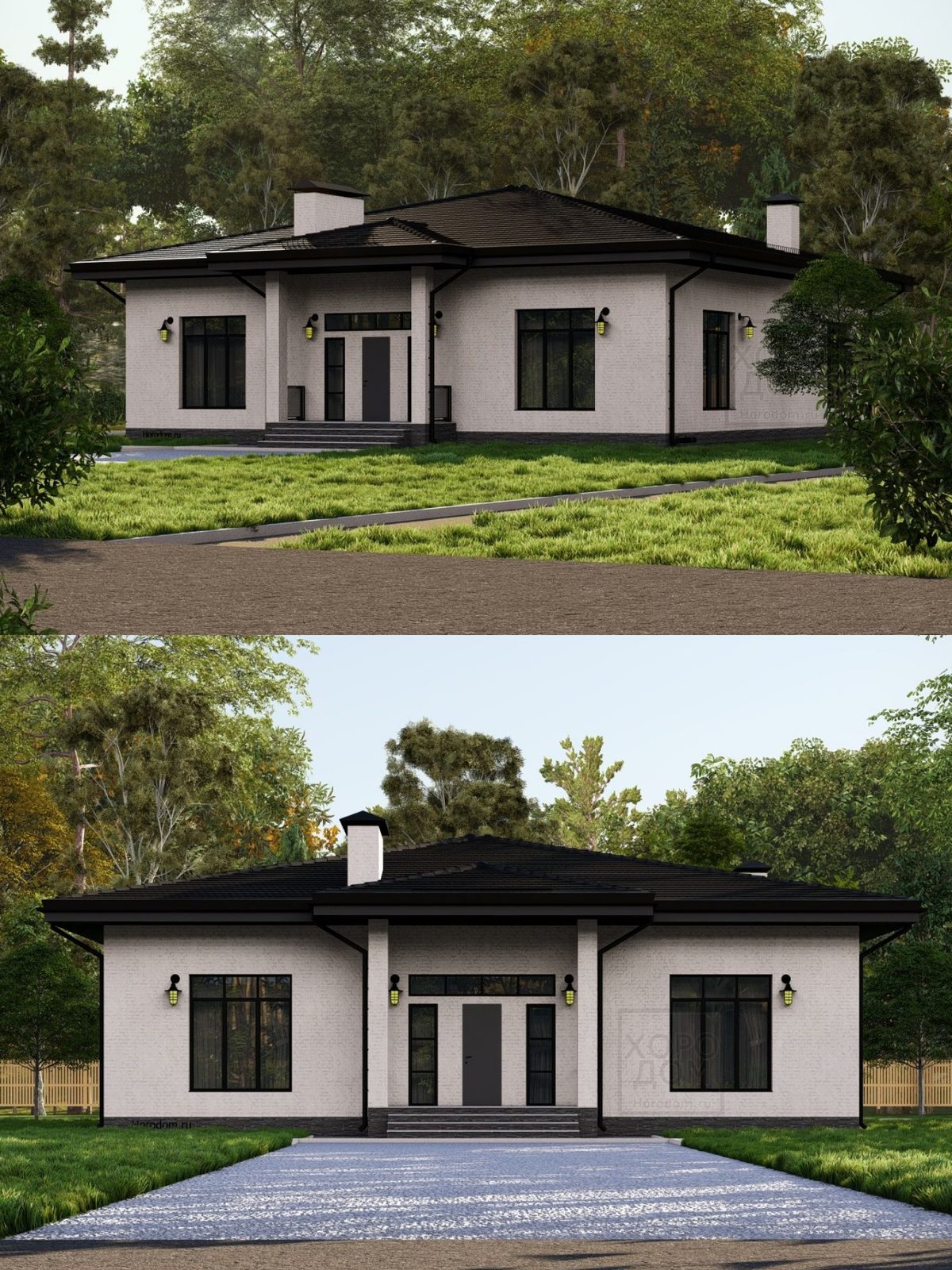

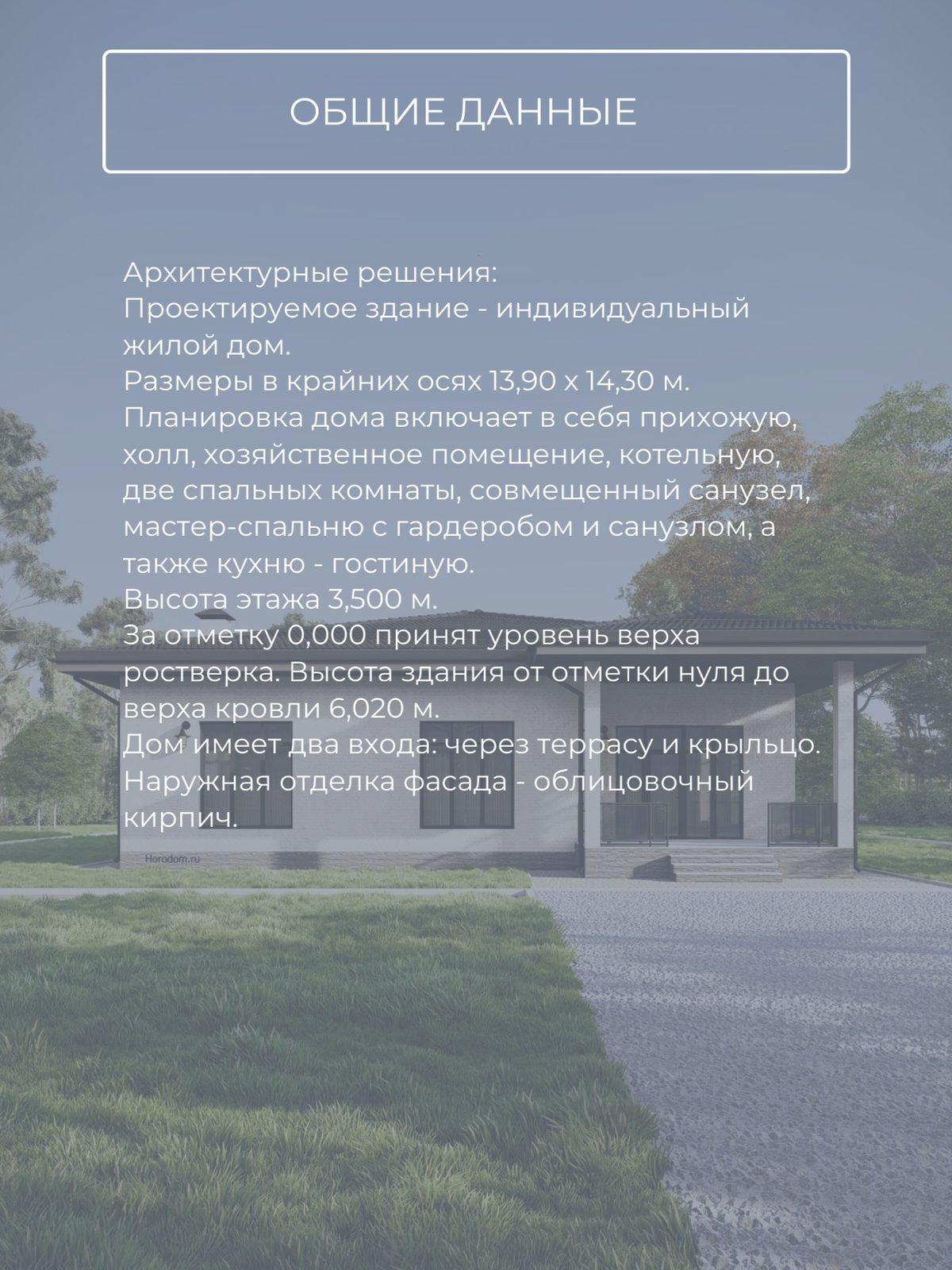

Проектируемый дом — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Дом имеет два входа: через террасу и крыльцо.

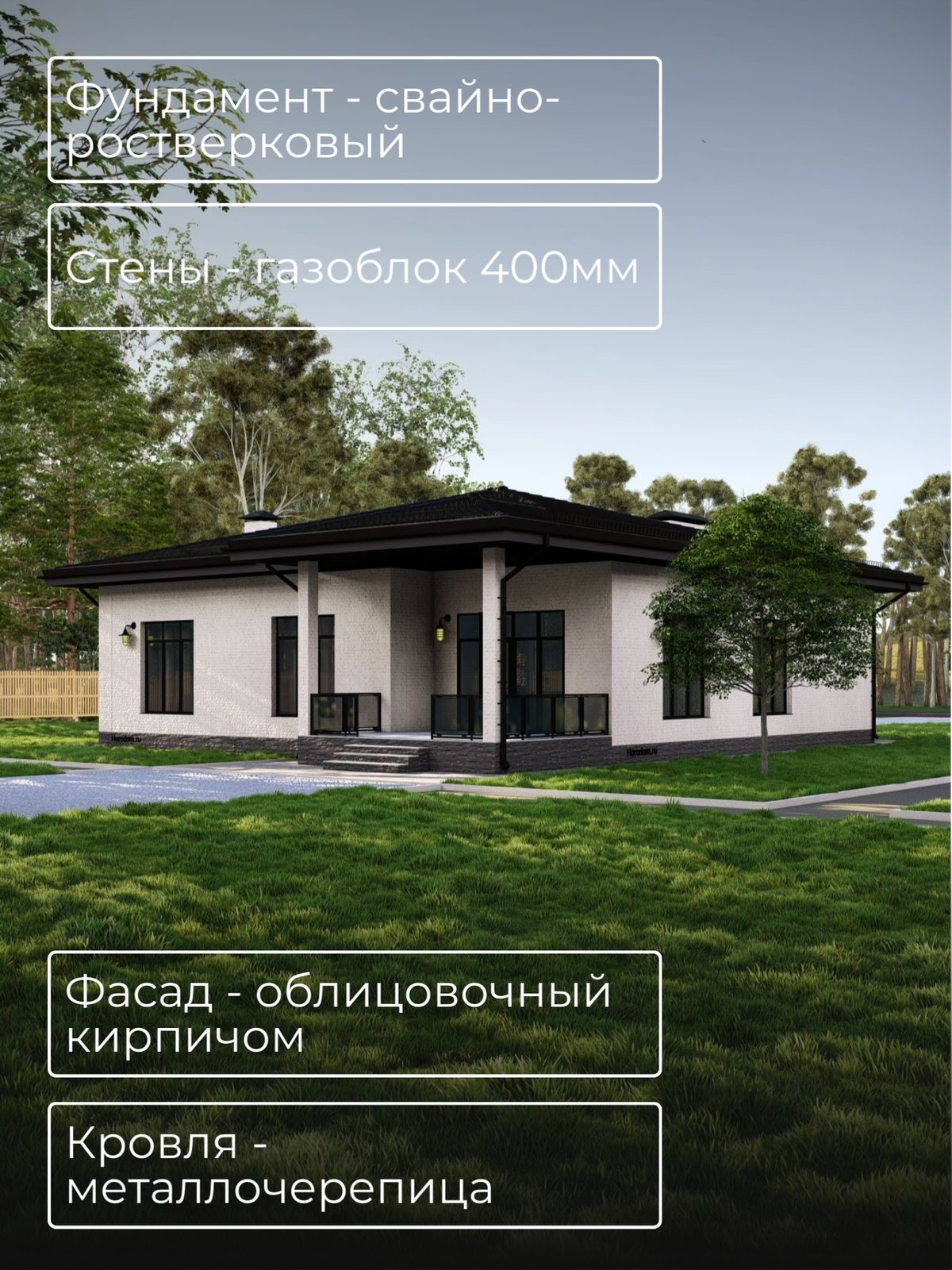

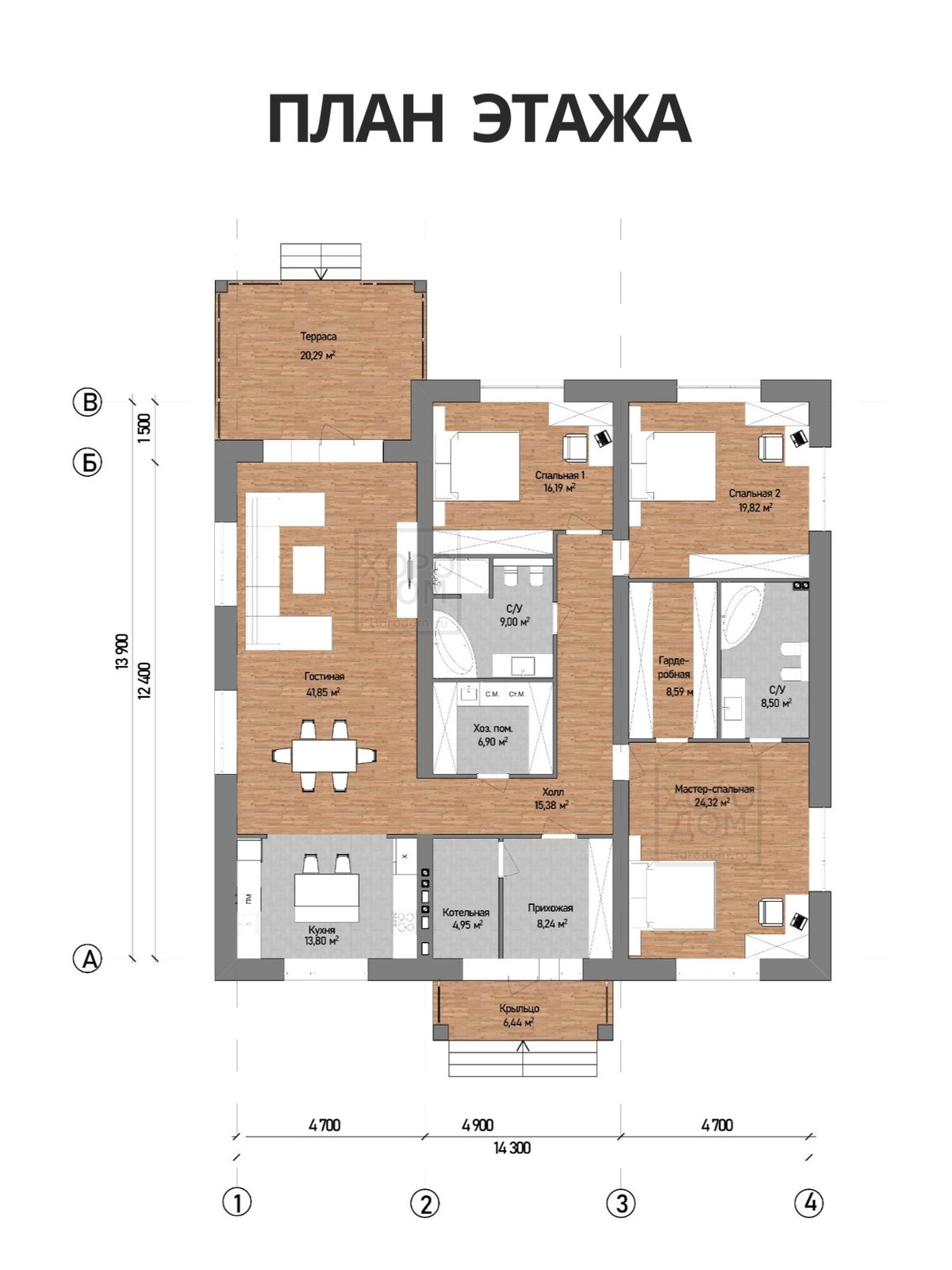

Фундамент — свайно-ростверковый. Стены выполнены из газоблока толщиной 400 мм. Планировка дома включает гостиную площадью 41,85 м², кухню 13,80 м², мастер-спальню 24,32 м², две спальни (19,82 м² и 16,19 м²), два санузла (9,00 м² и 8,50 м²), гардеробную 8,59 м², холл 15,38 м², хозяйственное помещение 6,90 м², прихожую 8,24 м², котельную 4,95 м², террасу 20,29 м² и крыльцо 6,44 м².

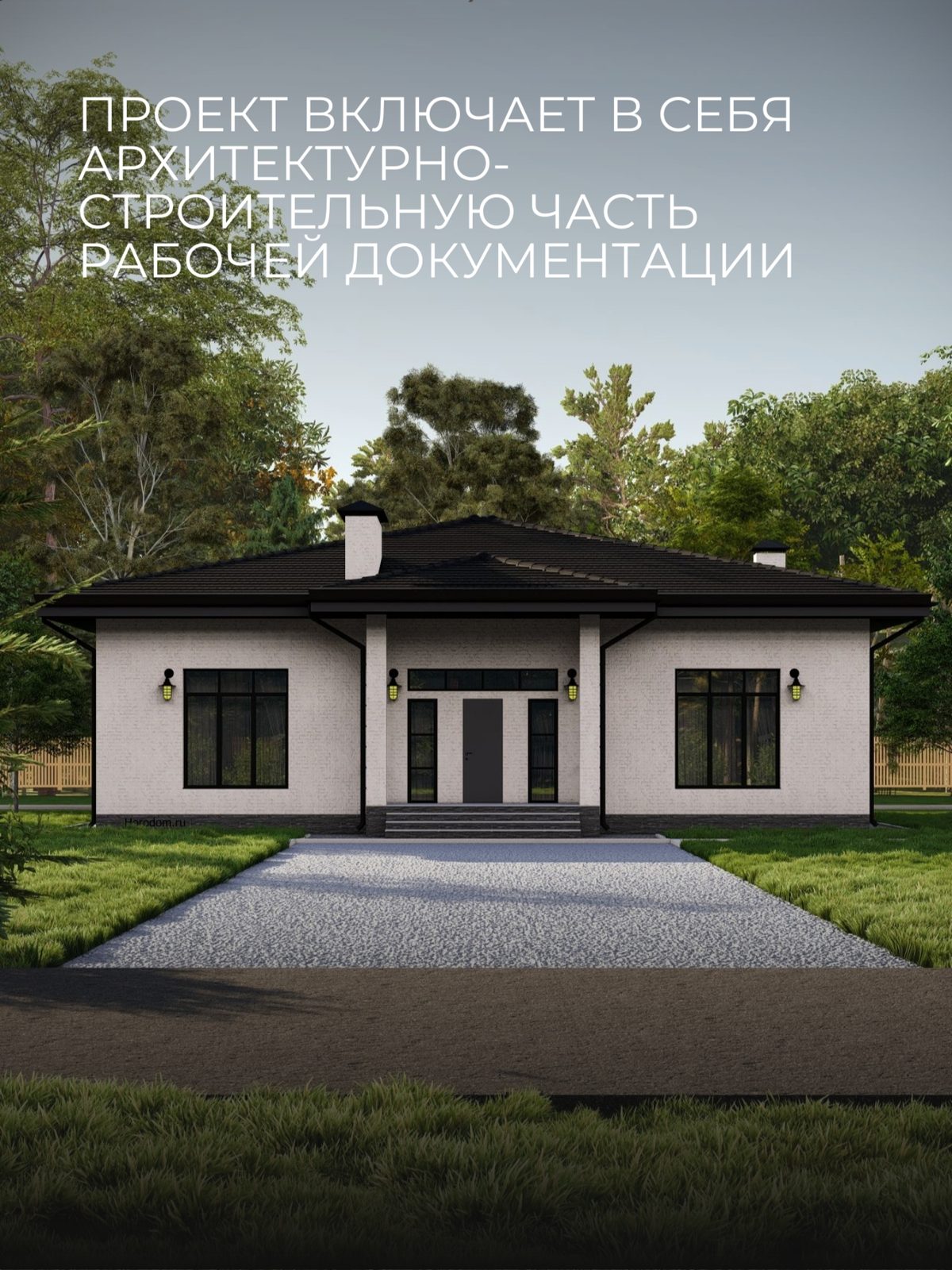

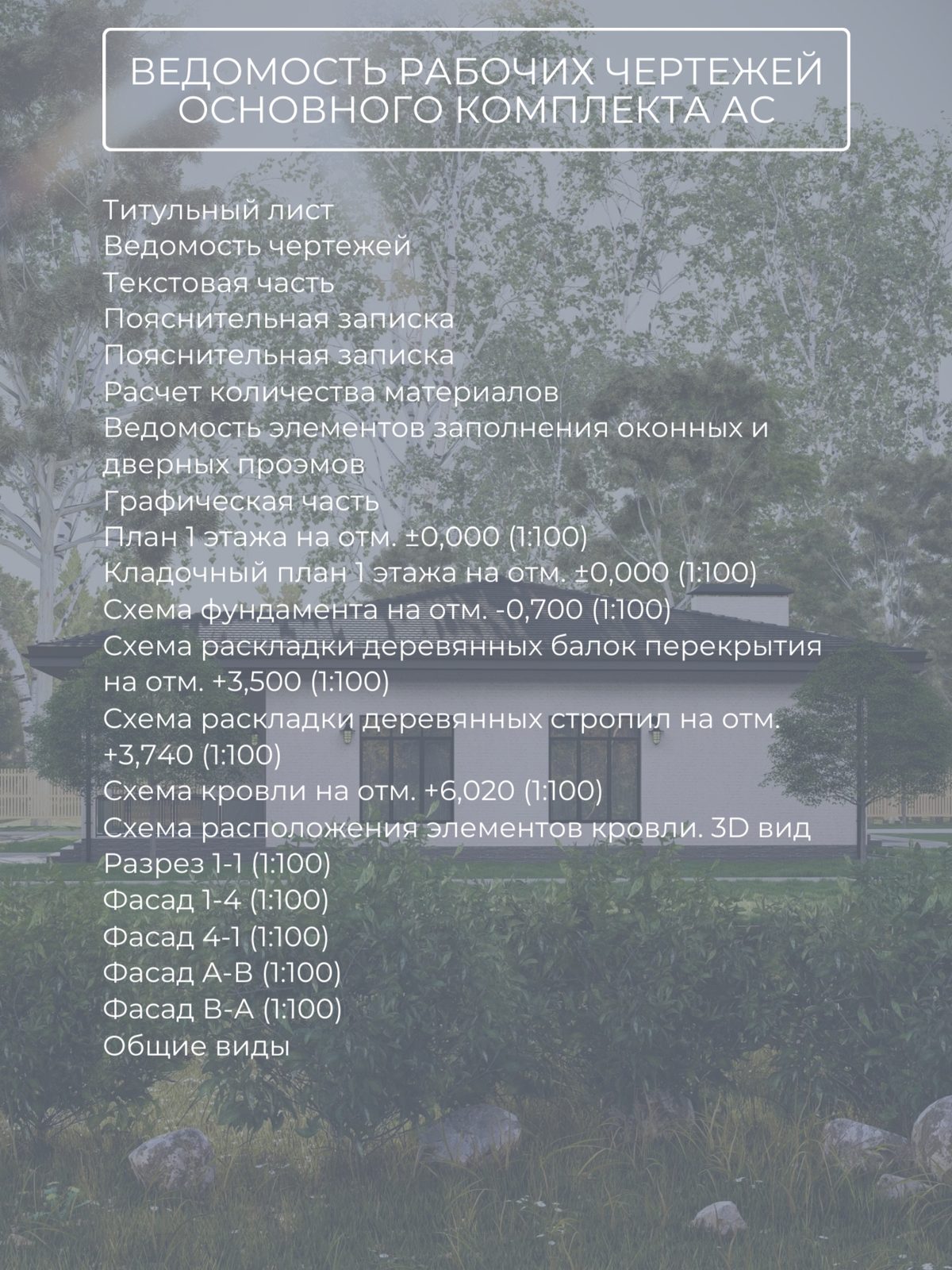

Проект включает титульный лист, ведомость чертежей, текстовую часть, пояснительную записку, расчет количества материалов, ведомость элементов заполнения оконных и дверных проемов. Графическая часть содержит: план 1 этажа на отм. ±0,000, кладочный план, схему фундамента на отм. -0,700, схему раскладки деревянных балок перекрытия на отм. +3,500, схему раскладки деревянных стропил на отм. +3,740, схему кровли на отм. +6,020, схему расположения элементов кровли (3D вид), разрез 1-1, фасады (1-4, 4-1, А-В, В-А) и общие виды.
