Проект дома 21,1 м2 / Газобетон / 1 этаж / -×- м / OPGD167

Общий метраж 21,1 м2

ПРОЕКТ ОДНОЭТАЖНОГО ДОМА С ТЕРРАСОЙ 39 М2

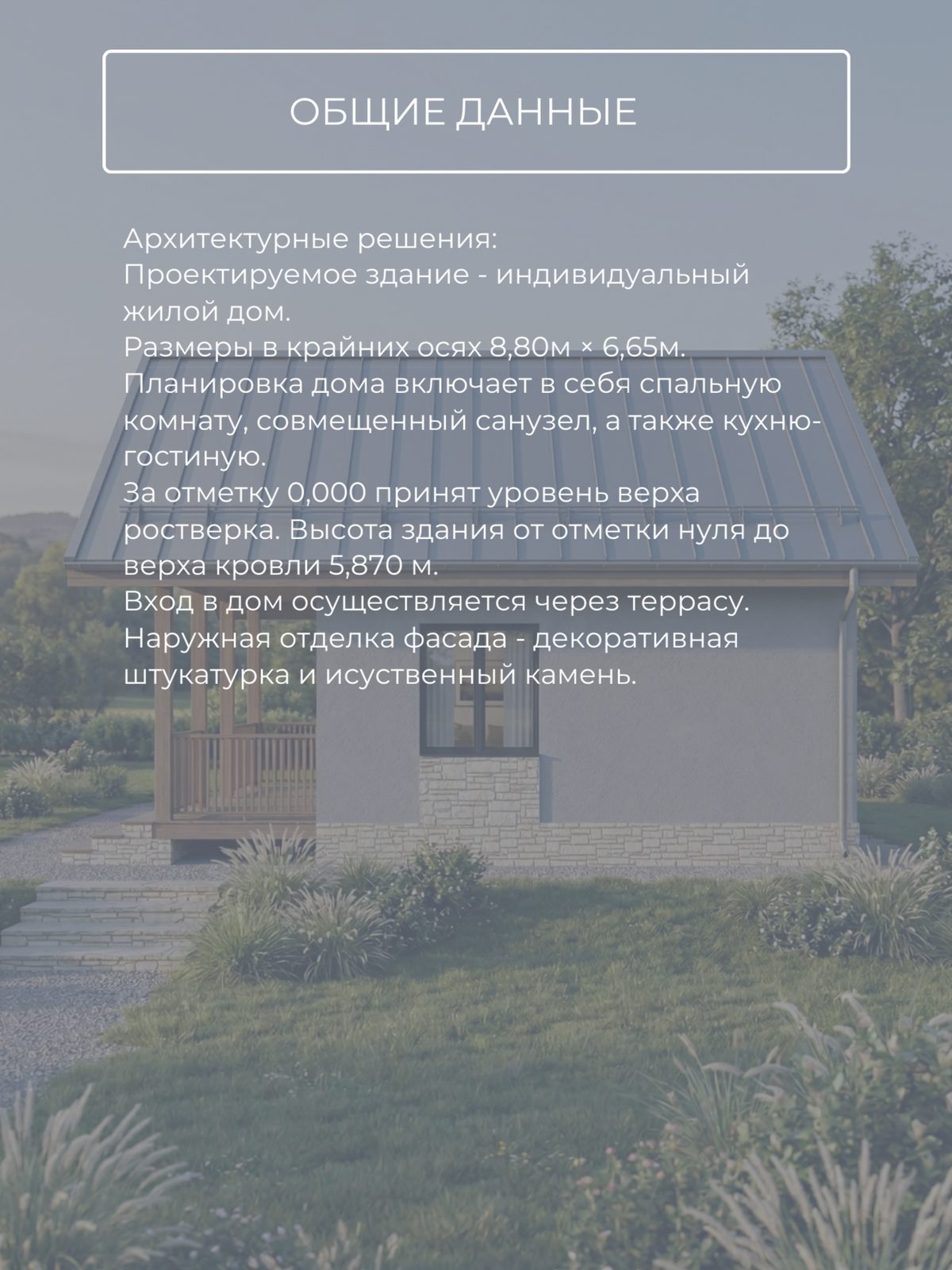

Проектируемое здание - индивидуальный жилой дом. Размеры в крайних осях 8,80м х 6,65м. Высота здания от отметки нуля до верха кровли 5,870 м. За отметку 0,000 принят уровень верха ростверка. Вход в дом осуществляется через террасу.

Наружная отделка фасада выполнена декоративной штукатуркой и искусственным камнем. Кровельное покрытие - металлический лист. Архитектурный облик дома отличается простотой и функциональностью, включая просторную террасу при входе.

Фундамент выполнен свайно-ростверковым на буронабивных сваях. Стеновые конструкции возводятся из газобетона толщиной 300 мм с утеплением 100 мм. Перекрытия выполнены из плит.

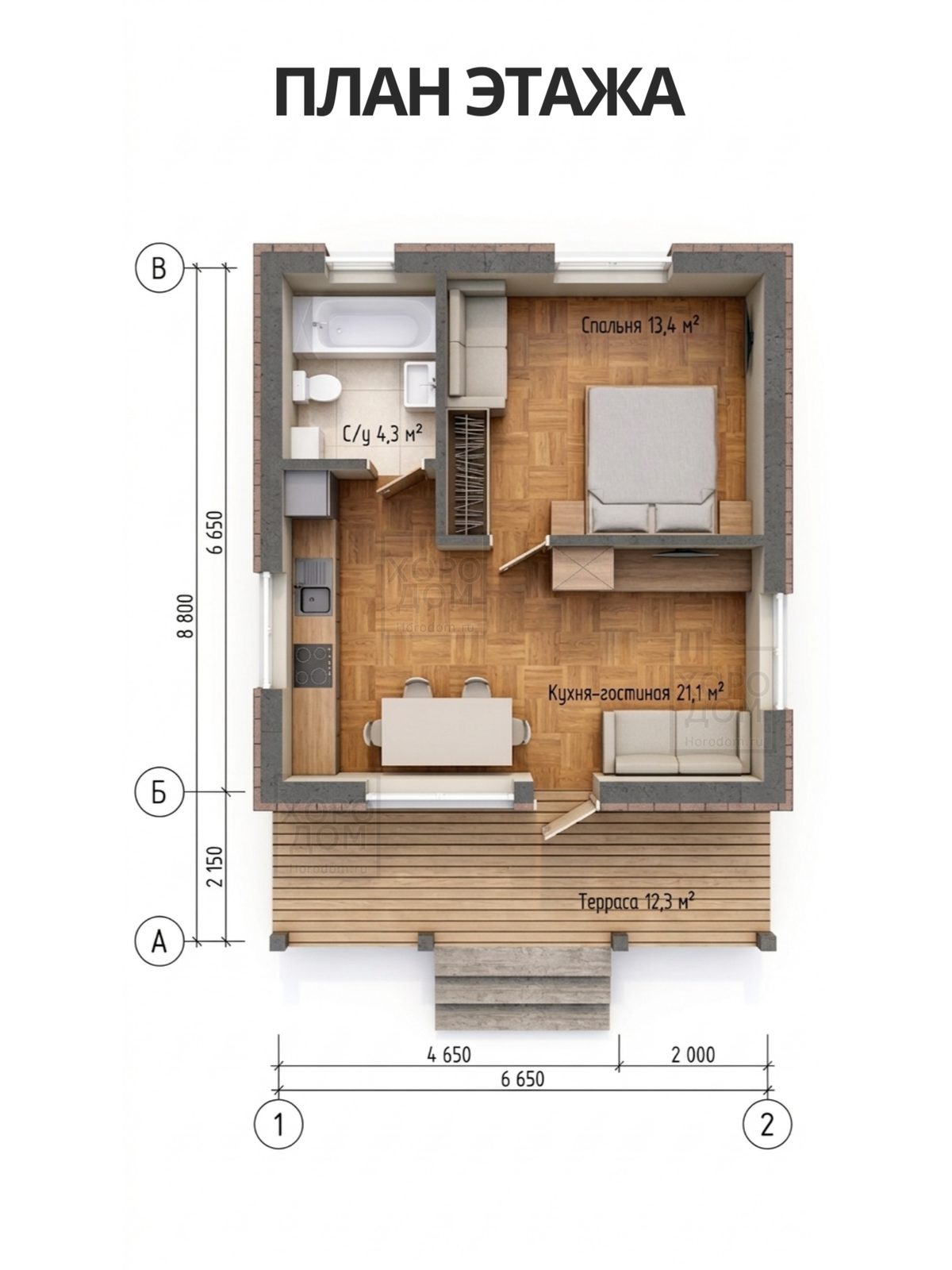

Планировка дома включает в себя просторную кухню-гостиную площадью 21,1 квадратных метра и спальную комнату площадью 13,4 квадратных метра. Санитарный узел совмещенный, площадью 4,3 квадратных метра. К дому примыкает открытая терраса площадью 12,3 квадратных метра.

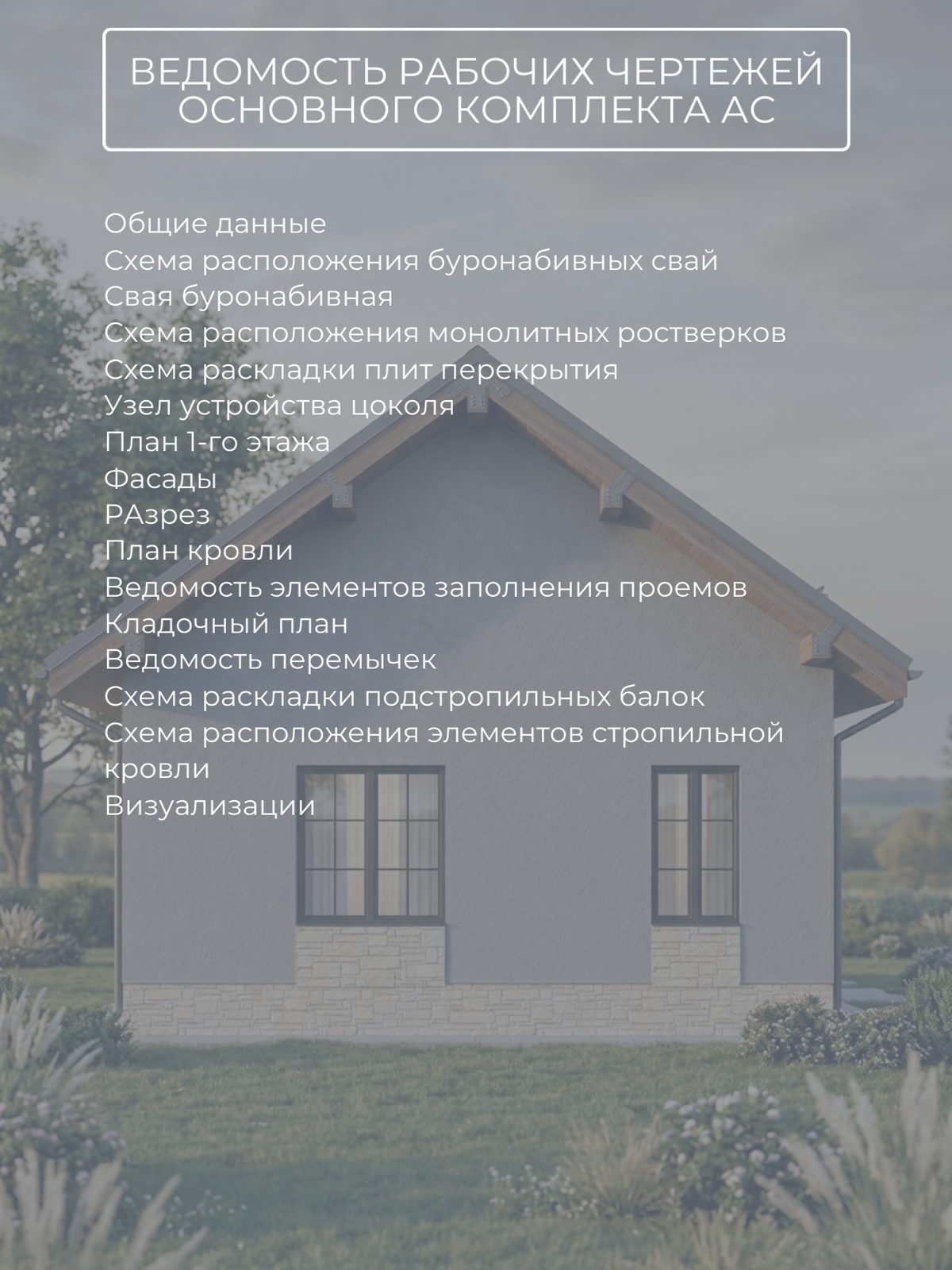

Рабочая документация основного комплекта АС включает общие данные, схему расположения буронабивных свай и чертеж сваи, схему расположения монолитных ростверков. Предусмотрены чертежи армирования и раскладки плит перекрытия, узел устройства цоколя. В комплект входят план 1-го этажа, фасады, разрезы, план кровли, кладочный план и схема расположения элементов стропильной кровли. Также в состав входят визуализации.
