Проект дома 23 м2 / Кирпич / 1 этаж / 7,29×11,06 м / OPGD149

Общий метраж 23 м2

1 спальня

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

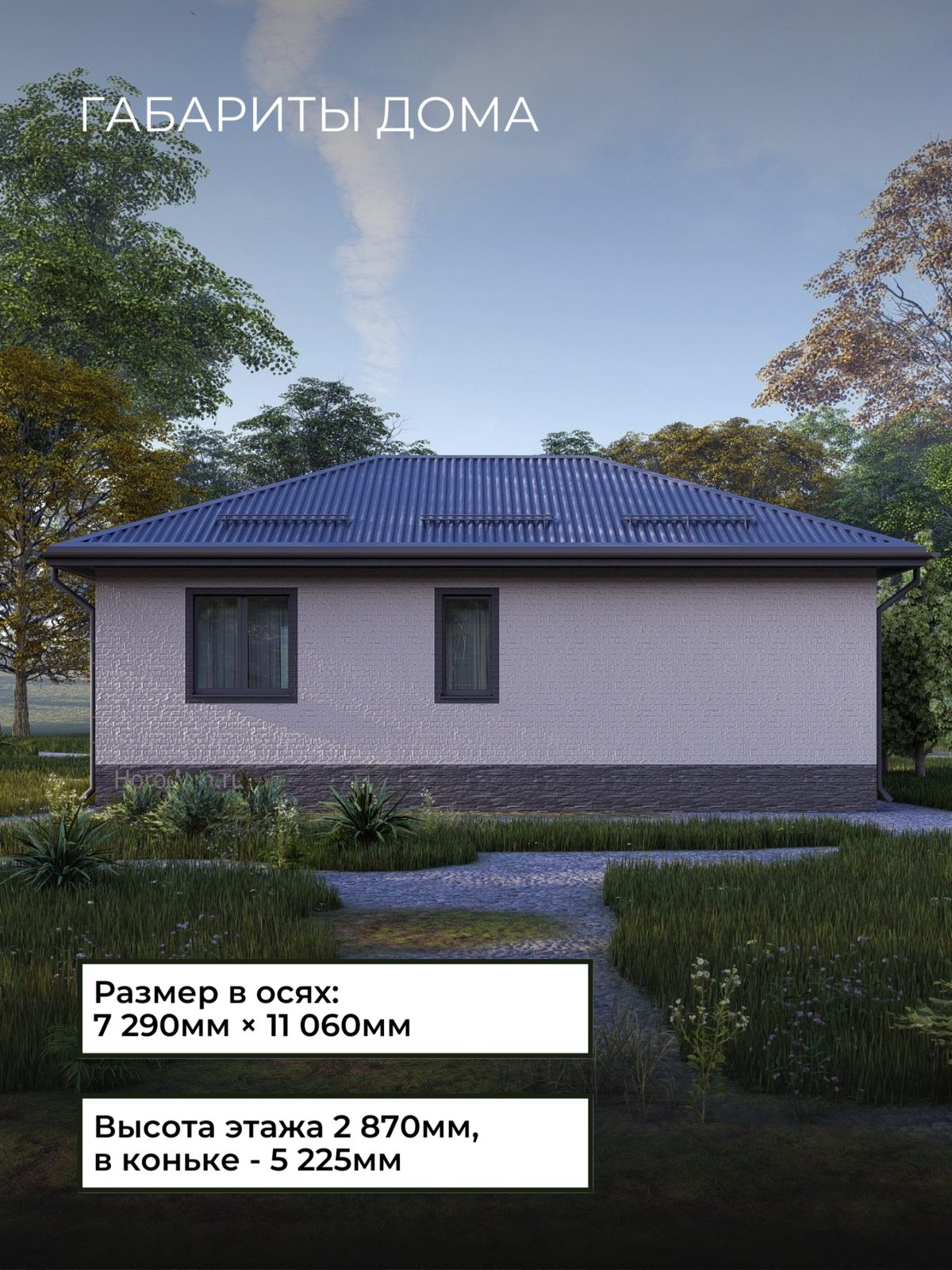

Размеры здания в осях составляют 7,29 × 11,06 м. Высота этажа — 2 870 мм. Высота в коньке — 5 225 мм.

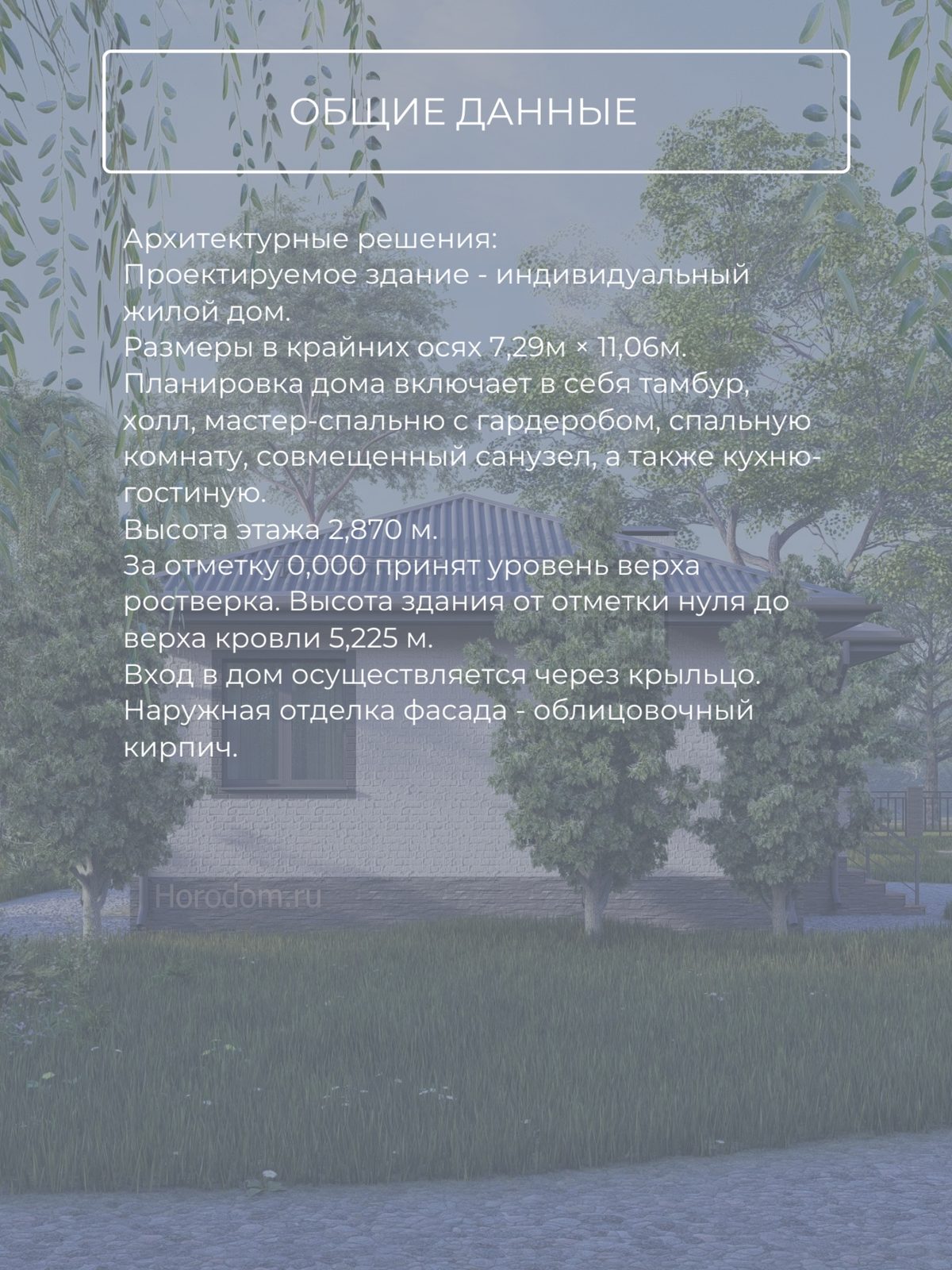

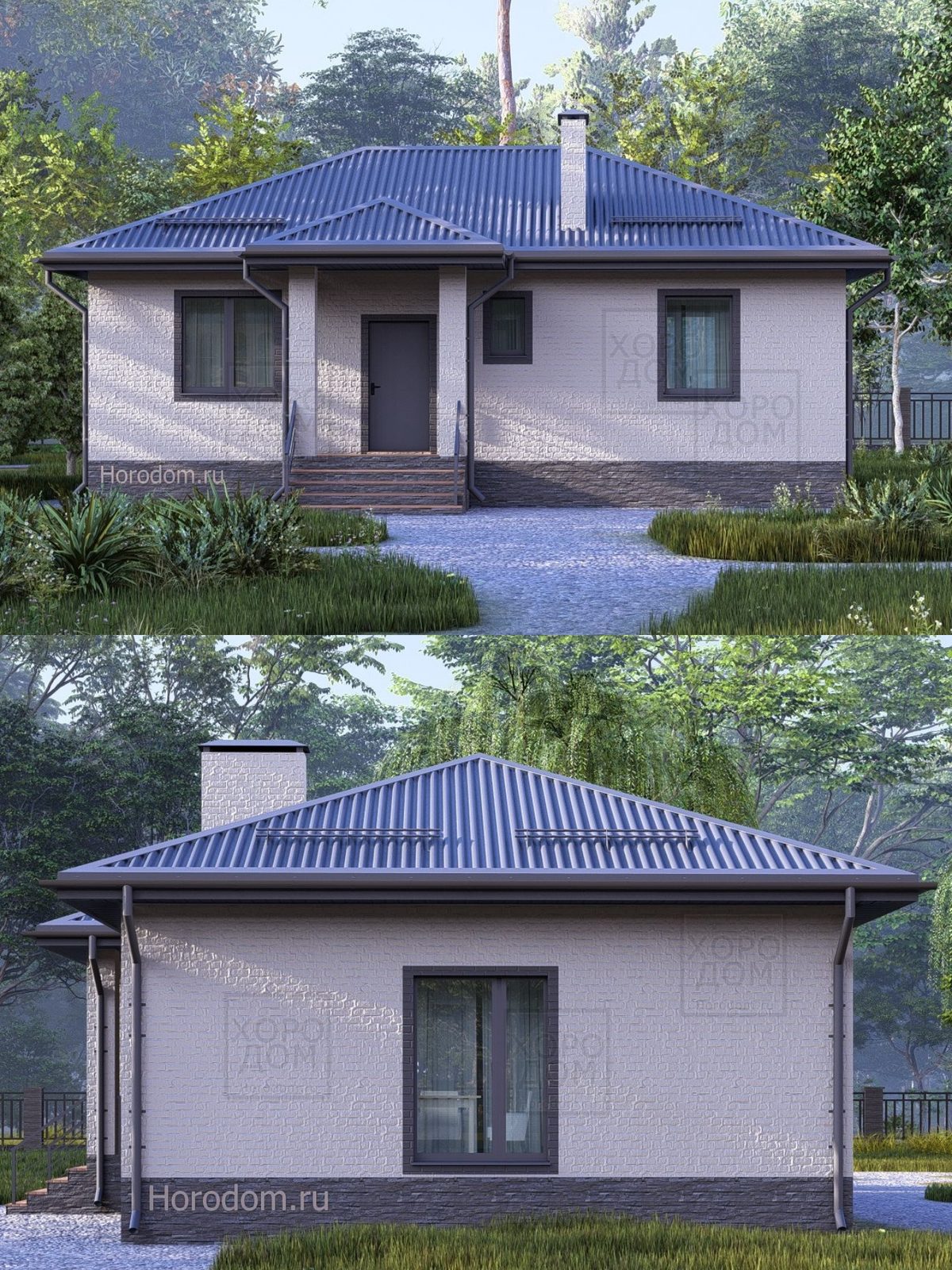

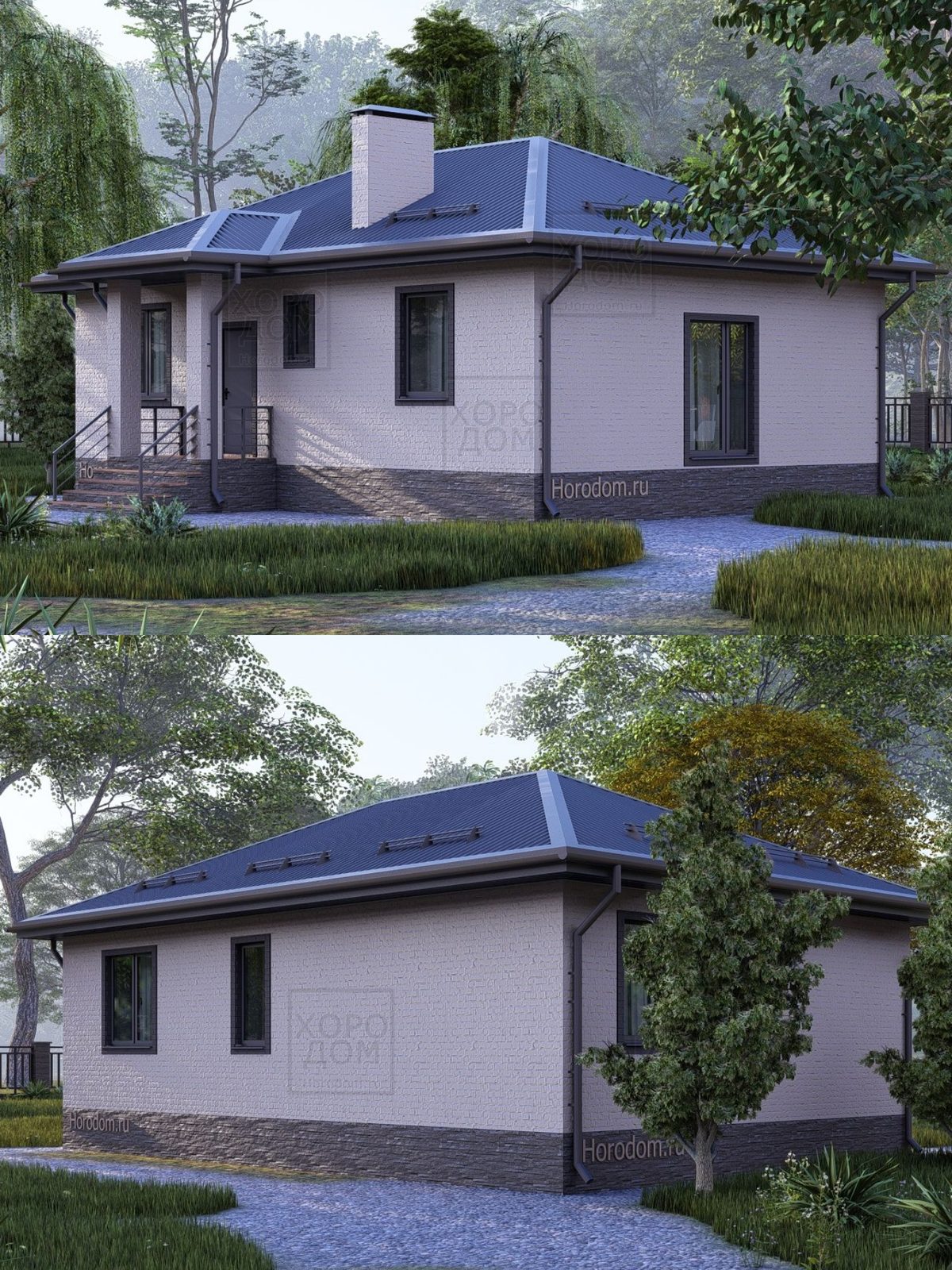

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.

Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.

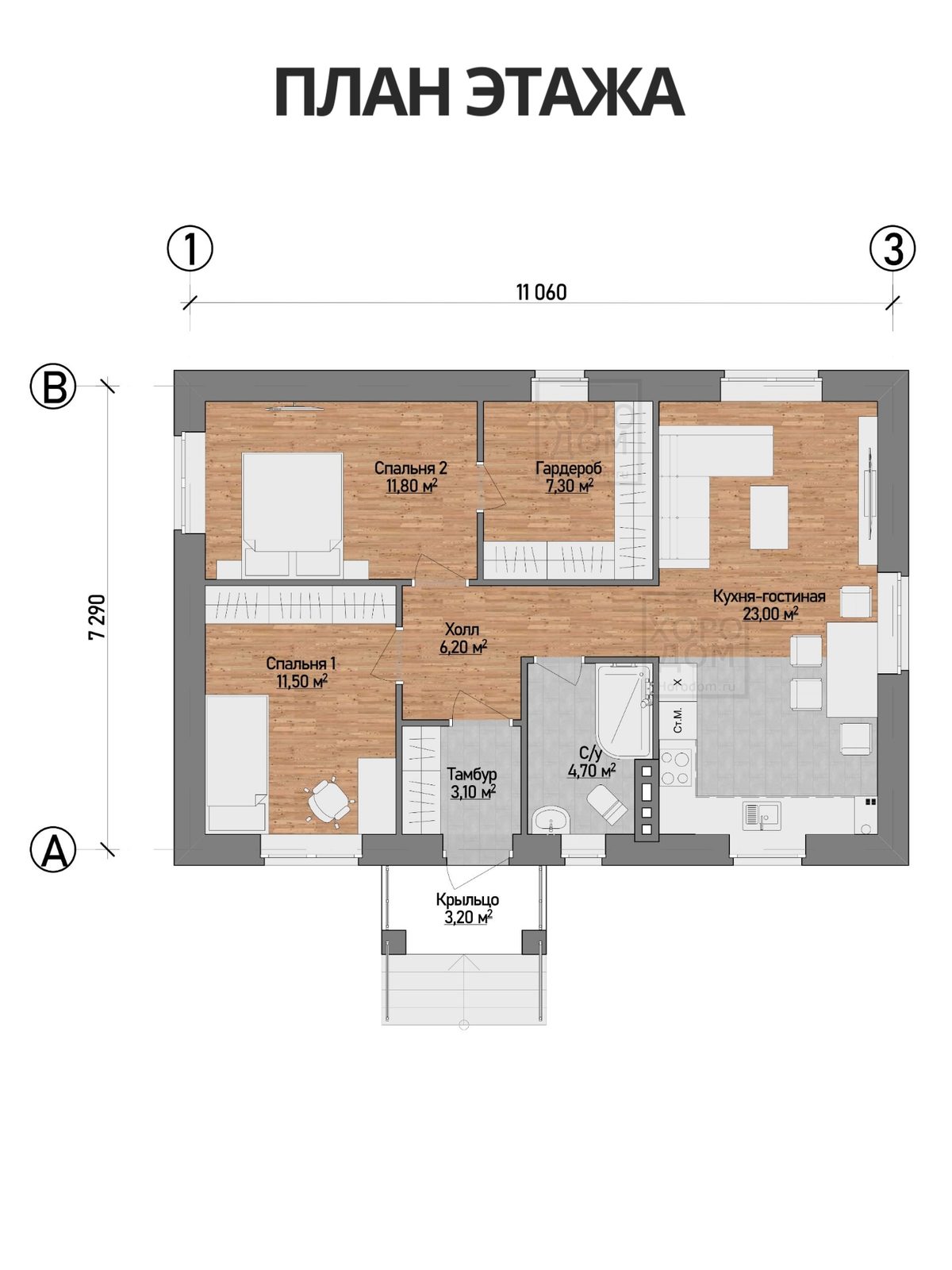

Планировка дома включает: кухню-гостиную площадью 23,00 м², две спальни (11,80 м² и 11,50 м²), гардероб 7,30 м², холл 6,20 м², совмещенный санузел 4,70 м², тамбур 3,10 м² и крыльцо 3,20 м².

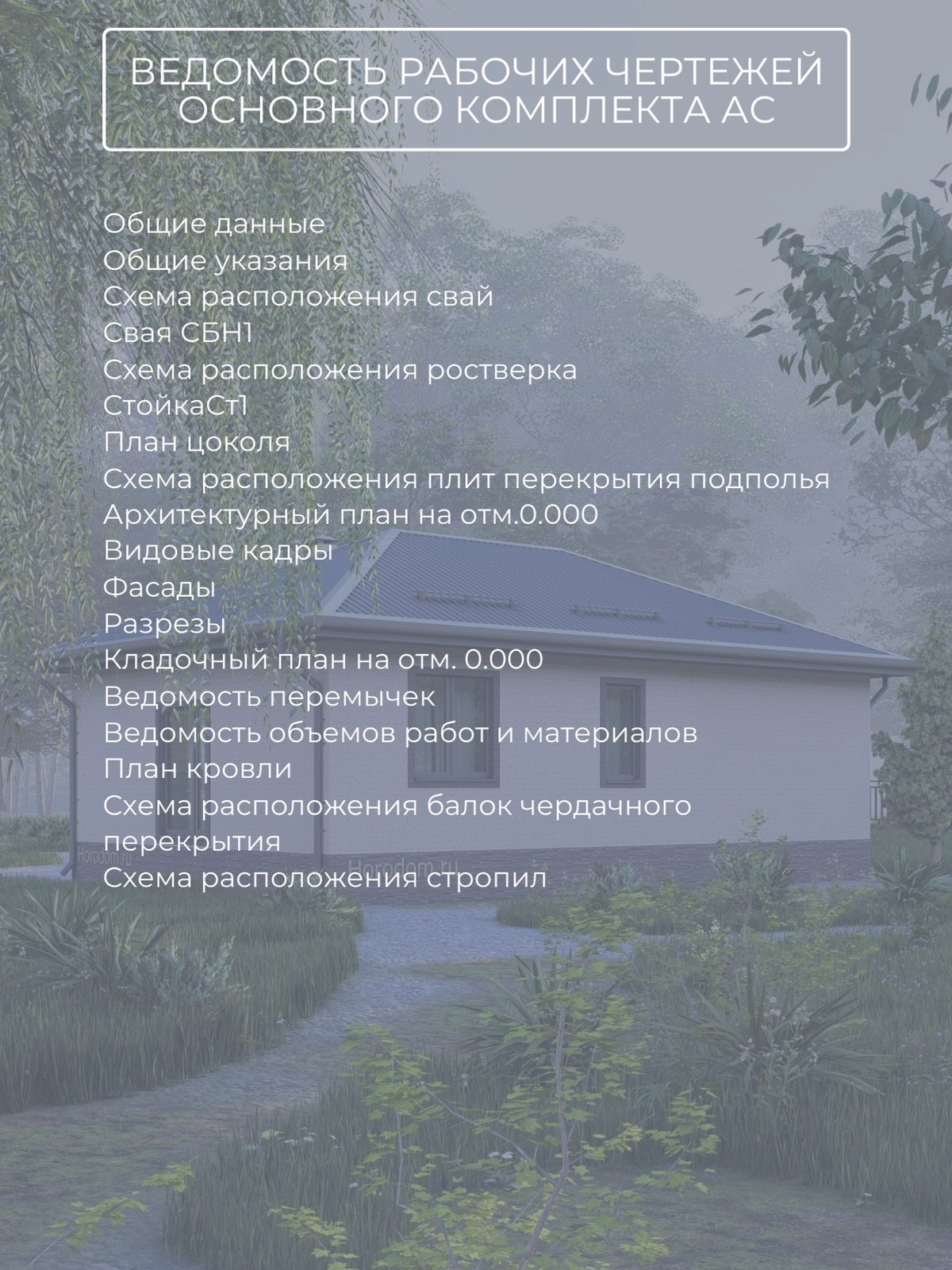

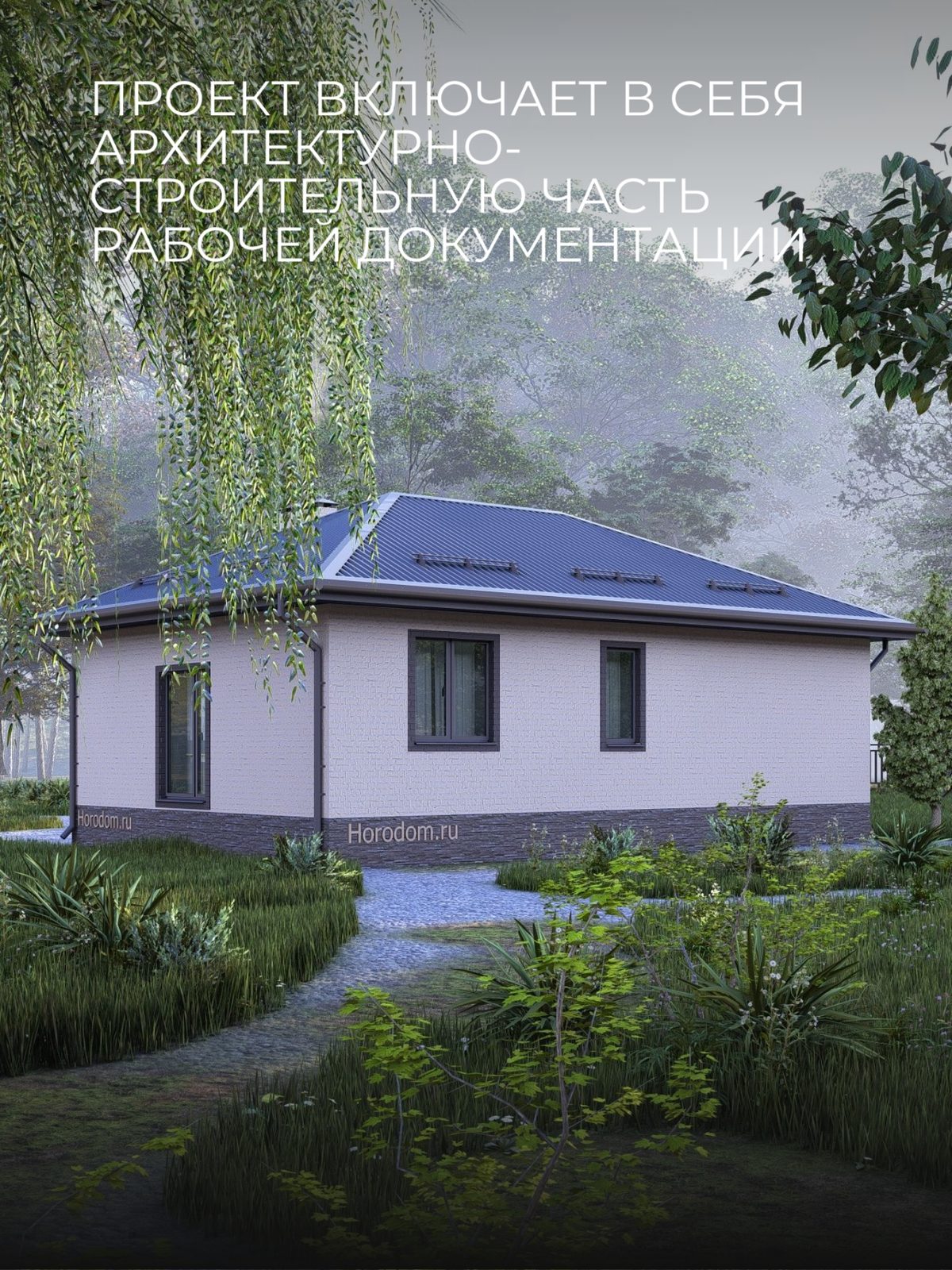

Архитектурно-строительный раздел (АС) включает: общие данные, общие указания, схему расположения свай, сваю СБН1, схему расположения ростверка, стойку Ст1, план цоколя, схему расположения плит перекрытия подполья, архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
