Проект дома 31,6 м2 / Газобетон / 1 этаж / 11,06×14,50 м / HD112

Общий метраж 31,6 м2

1 спальня

ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА

Размеры здания в осях составляют 11,06 × 14,50 м. Высота этажа — 3 000 мм. Высота здания от отметки нуля до верха кровли — 3 700 мм.

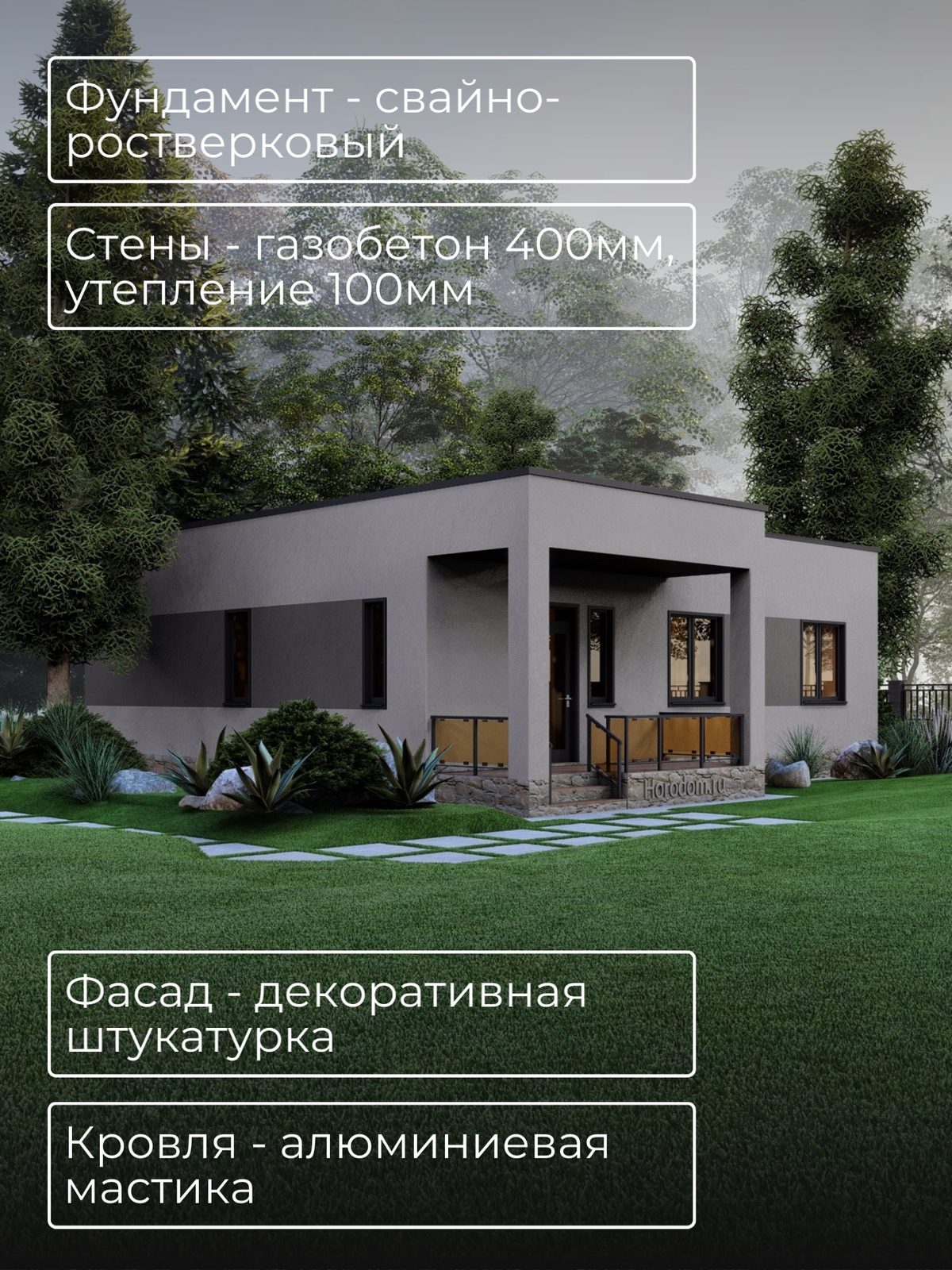

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из декоративной штукатурки. Покрытие кровли — алюминиевая мастика (плоская кровля). Вход в дом осуществляется через крыльцо или террасы.

Фундамент — свайно-ростверковый. Стены выполнены из газобетона толщиной 400 мм с утеплением 100 мм.

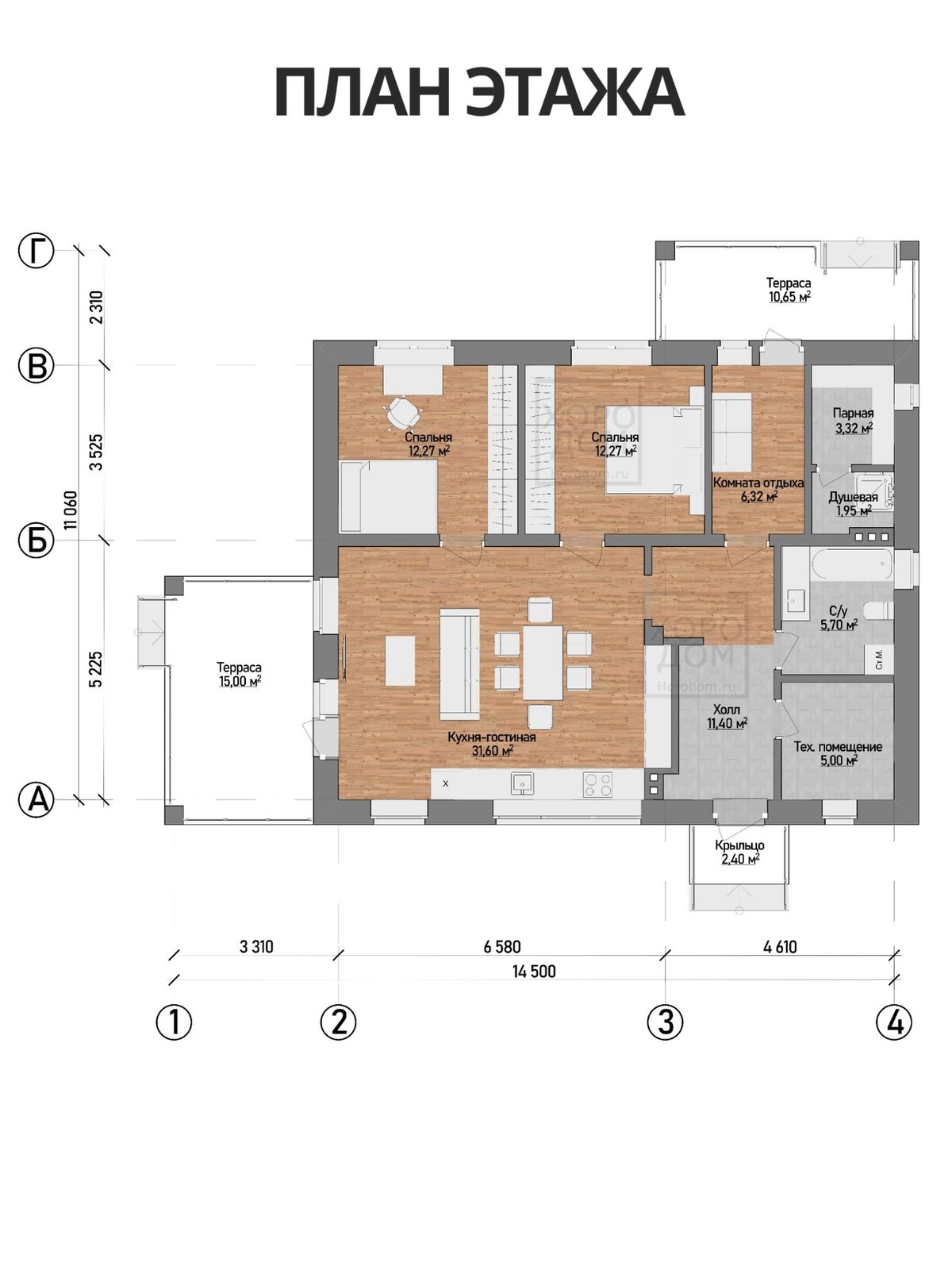

Планировка дома включает: кухню-гостиную площадью 31,60 м², холл 11,40 м², две спальни (по 12,27 м²), комнату отдыха 6,32 м², парную 3,32 м², душевую 1,95 м², совмещенный санузел 5,70 м², техническое помещение 5,00 м², две террасы (15,00 м² и 10,65 м²) и крыльцо 2,40 м².

Архитектурно-строительный раздел (АС) включает: общие данные и указания, план первого этажа, кладочный план, разрезы, фасады, план кровли, ведомость заполнения проемов, ведомость и устройство перемычек, опалубку и схему расположения монолитного ростверка, сечения по фундаменту, визуализацию фундамента, схему и спецификацию свай, схему монолитной плиты перекрытия, план с раскладкой блоков, разрез по стене, сечение по вентканалу, устройство плоской кровли и внутреннего водостока, устройство крыльца, узел примыкания балконной плиты и крепления козырька.
