Проект дома 32 м2 / Каркасник / 1 этаж / 6х8,53 м / 67 листов / OPK84

Общий метраж 31 м2

1 спальня

1 санузел

Типовой проект каркасного дома.

Проект выполнен в соответствии с действующими нормами, требованиями, правилами и стандартами, а так же техническим условиям и требованиям.

Этажность здания 1 этаж

Высота этажа 2,7 м

Общая площадь помещений 31,52 м2

Общая площадь (помещений, балконов, террас) 46,52 м2

Габаритные размеры каркаса здания 6х8,530 м

Конструктивная схема деревянный каркас

Тип фундамента винтовые сваи

Утепление 150 мм

Ведомость чертежей основного комплекта

Ведомость чертежей

Модель каркаса

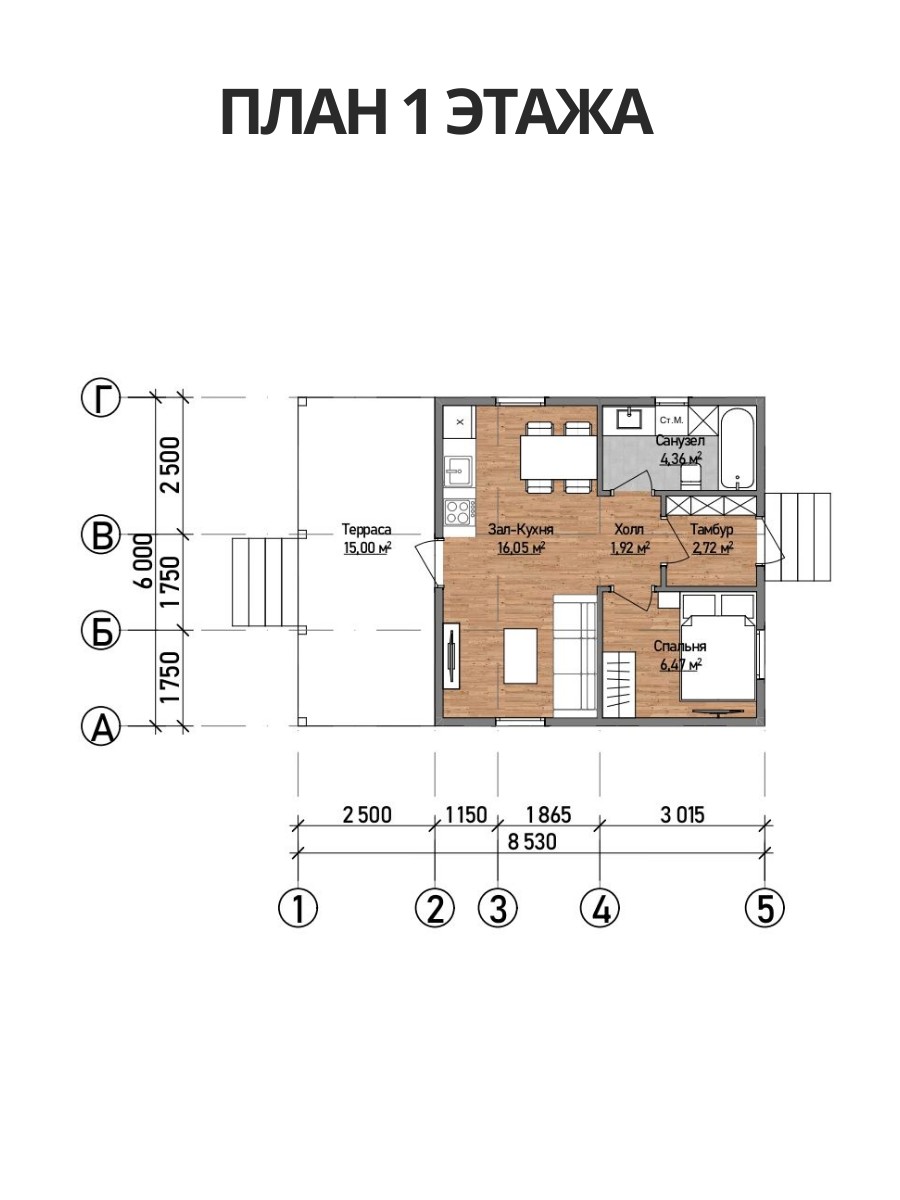

План 1-го этажа

План чердачного помещения

Пояснительная записка

Свайное поле

Схема монтажа обвязки свай

Модель обвязки свай

Схема сборки цокольного перекрытия

Модель цокольного перекрытия

Схема монтажа стен 1-го этажа

Модель стен 1-го этажа

Схема сборки стен - Вид 1.01

Схема сборки стен - Вид 1.02

Схема сборки стен - Вид 1.03

Схема сборки стен - Вид 1.04

Схема сборки стен - Вид 1.05

Схема сборки стен - Вид 1.06

Схема сборки стен - Вид 1.07

Схема сборки стен - Вид 1.08

Схема монтажа второй верхней обвязки стен 1-го этажа

Конструкция террасы

Схема сборки чердачного перекрытия

Модель чердачного перекрытия

Схема монтажа стен подкровельного пространства

Модель стен подкровельного пространства

Схема сборки стен - Вид 2.01

Схема сборки стен - Вид 2.02

План кровли

Схема расположения элементов стропильной системы

Схема расположения ветровых ригелей стропильной системы

Разрез 2-2 стропильной системы

Модель стропильной системы

Спецификация материалов

Итоговая спецификация
