Проект дома 58 м2 / Каркас / 1 этаж / 7,20×10,00 м / HDK47

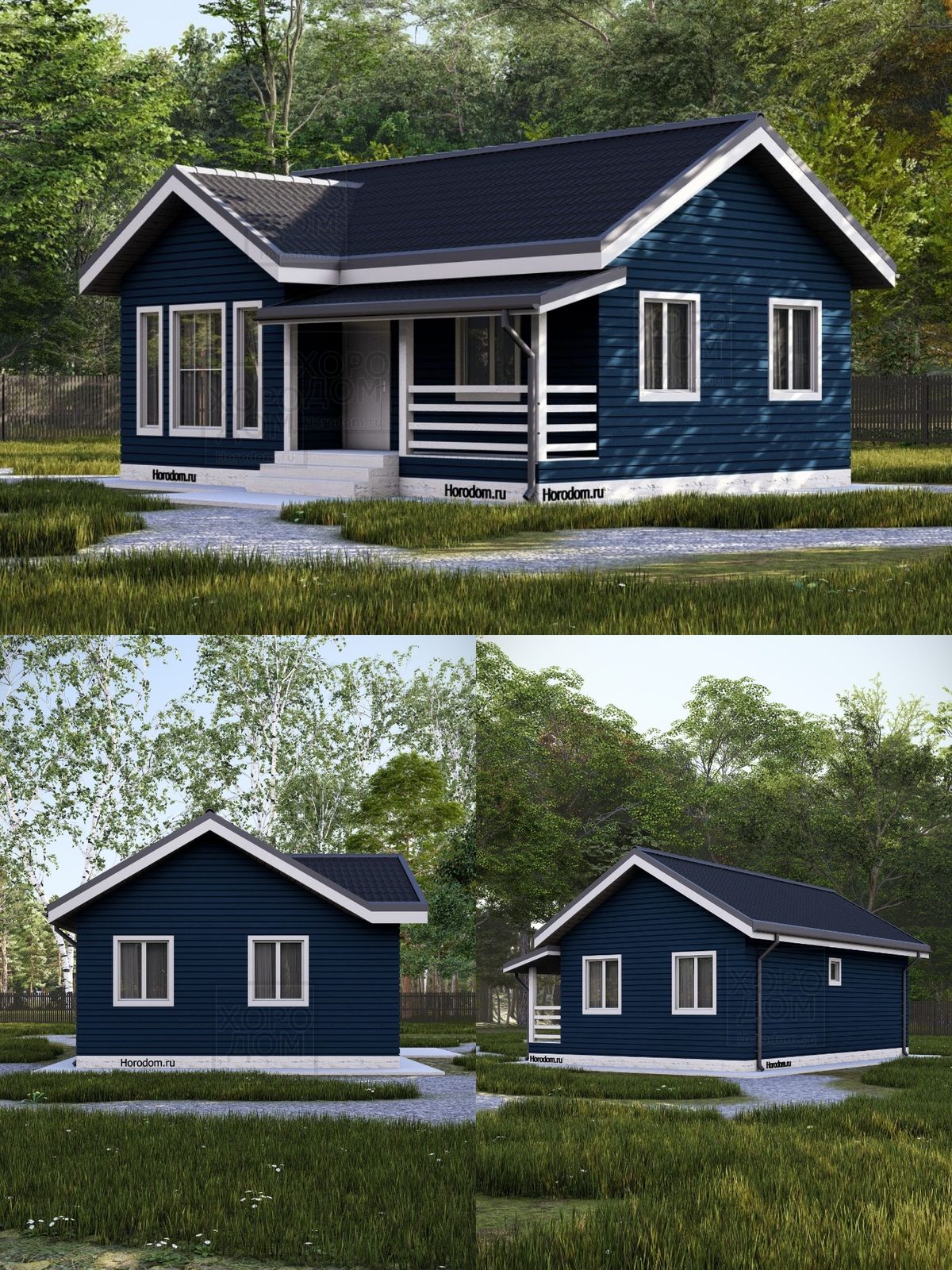

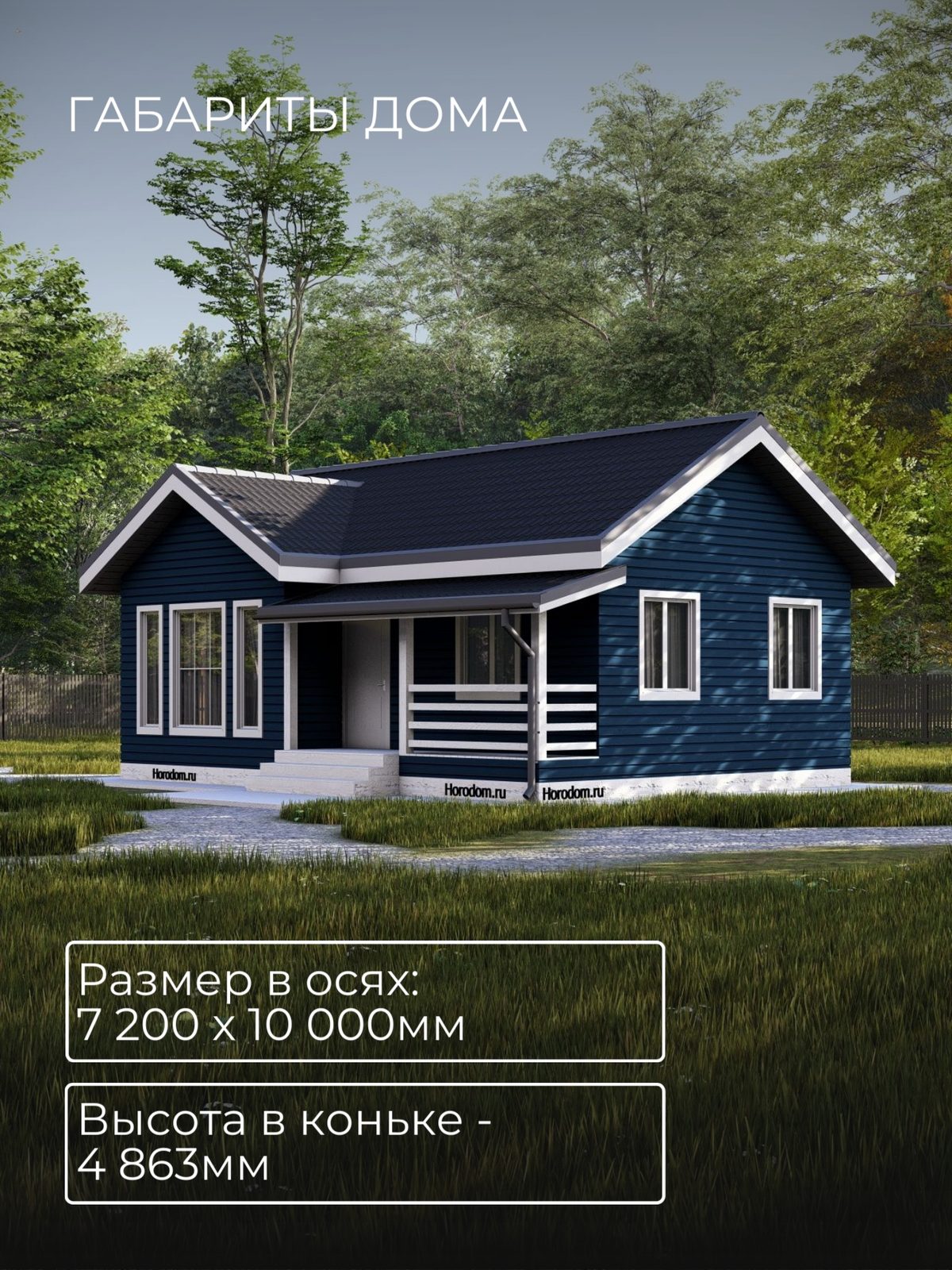

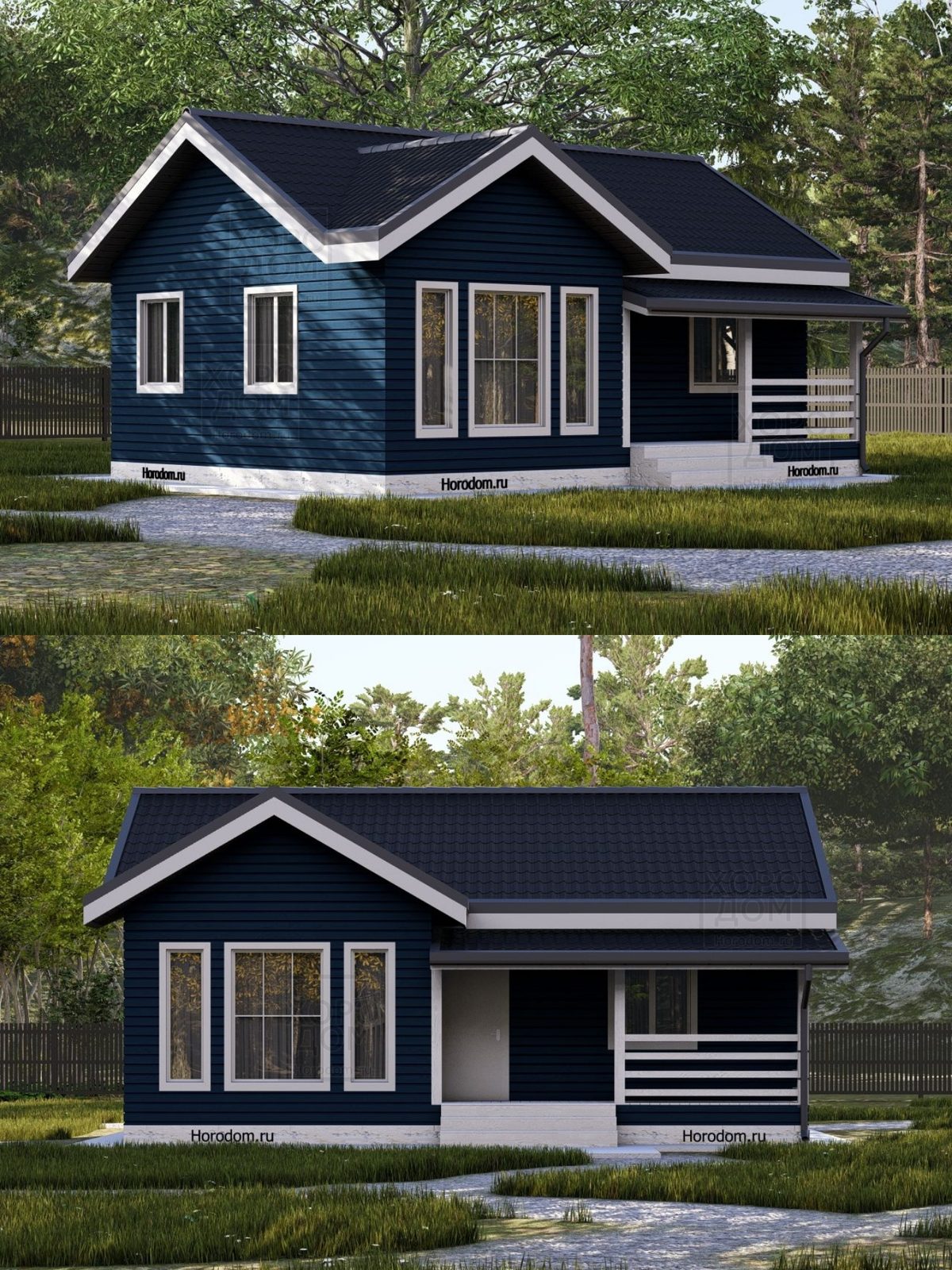

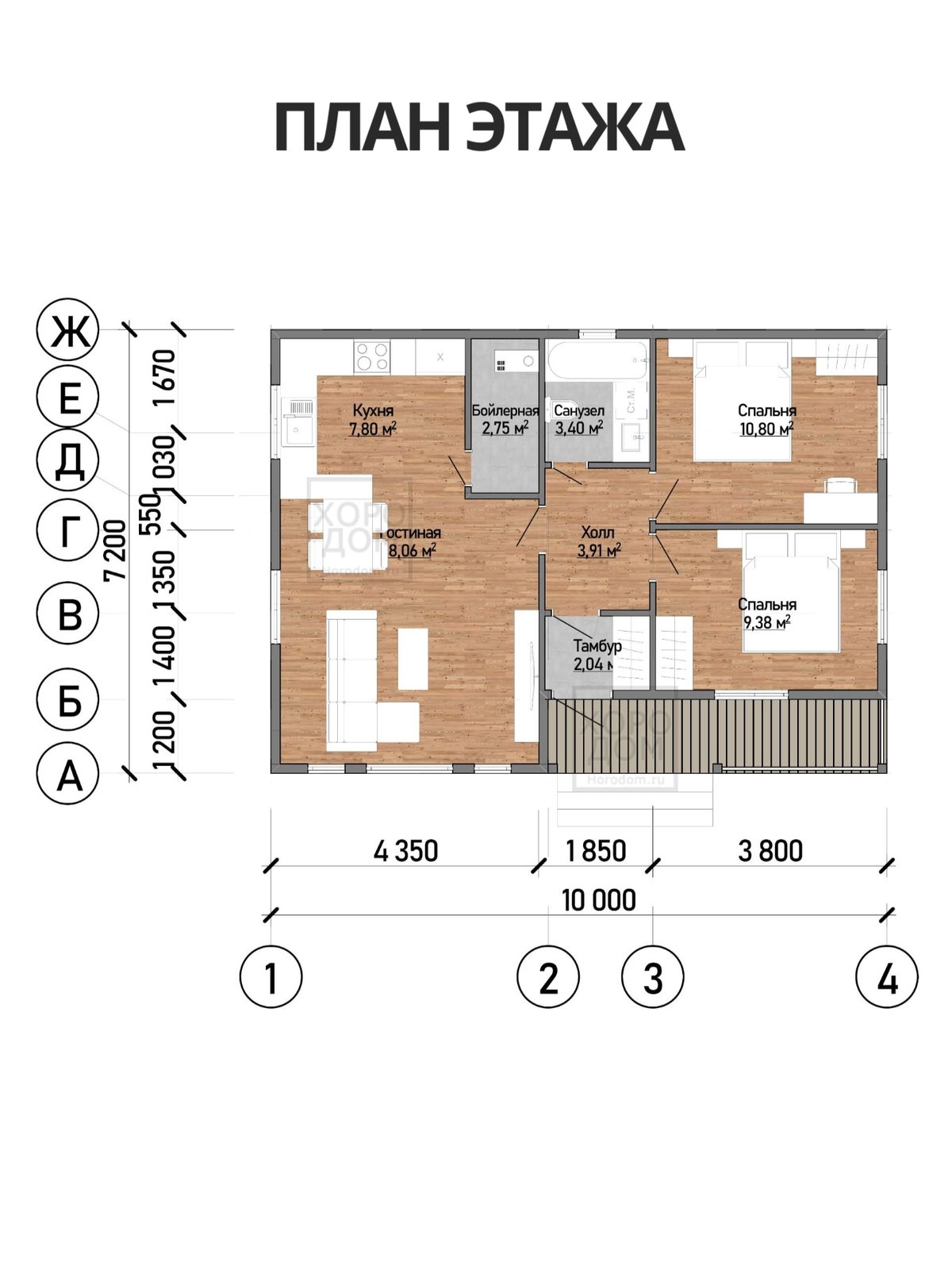

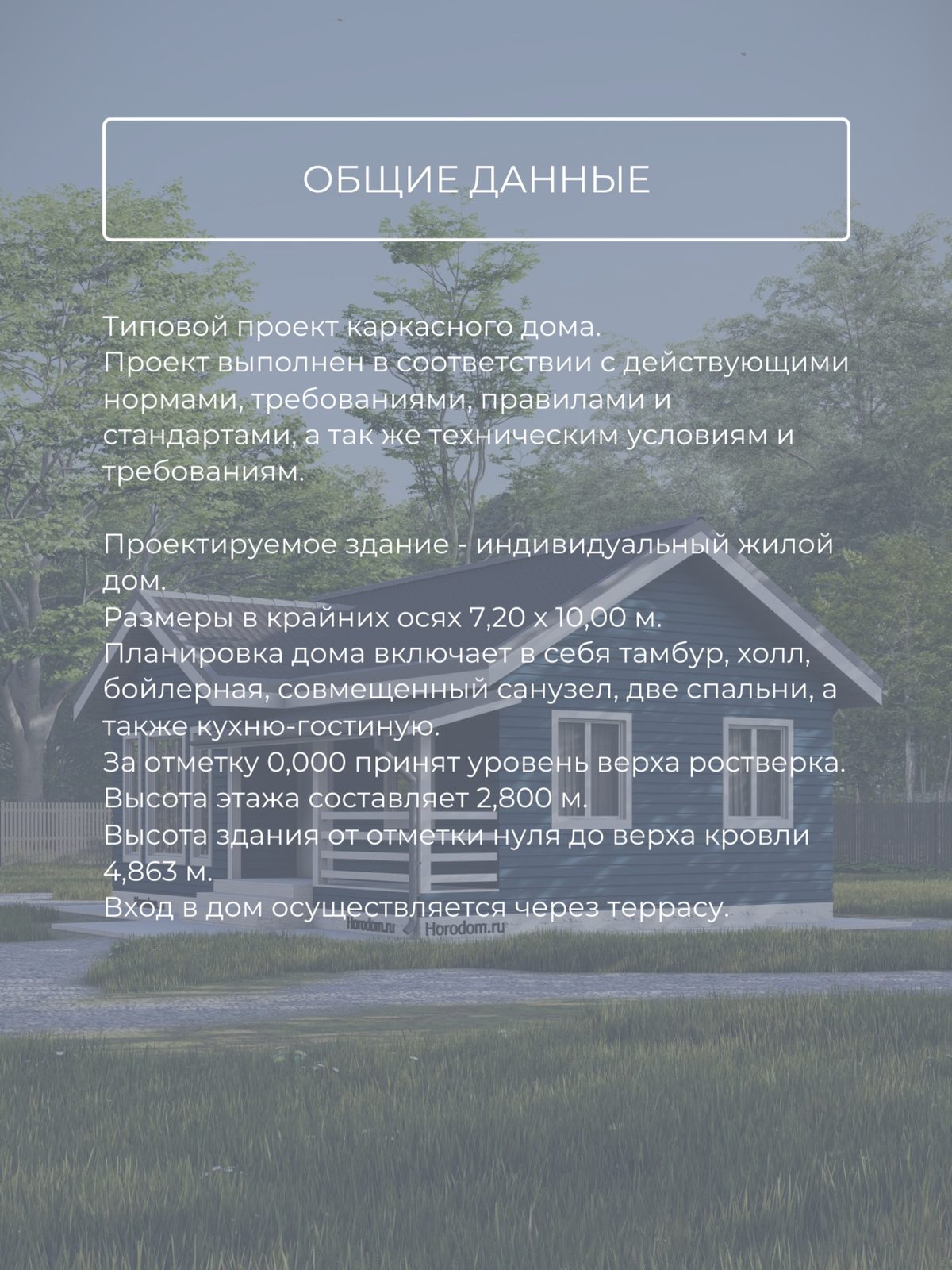

Размеры сооружения в осях составляют 7,20 × 10,00 м. Высота здания от отметки нуля до верха кровли (в коньке) — 4,863 м. Высота этажа составляет 2,800 м. Проектируемое здание — индивидуальный жилой дом каркасного типа. Планировка дома включает в себя тамбур, холл, бойлерную, совмещенный санузел, две спальни, а также кухню-гостиную. Вход в дом осуществляется через террасу.

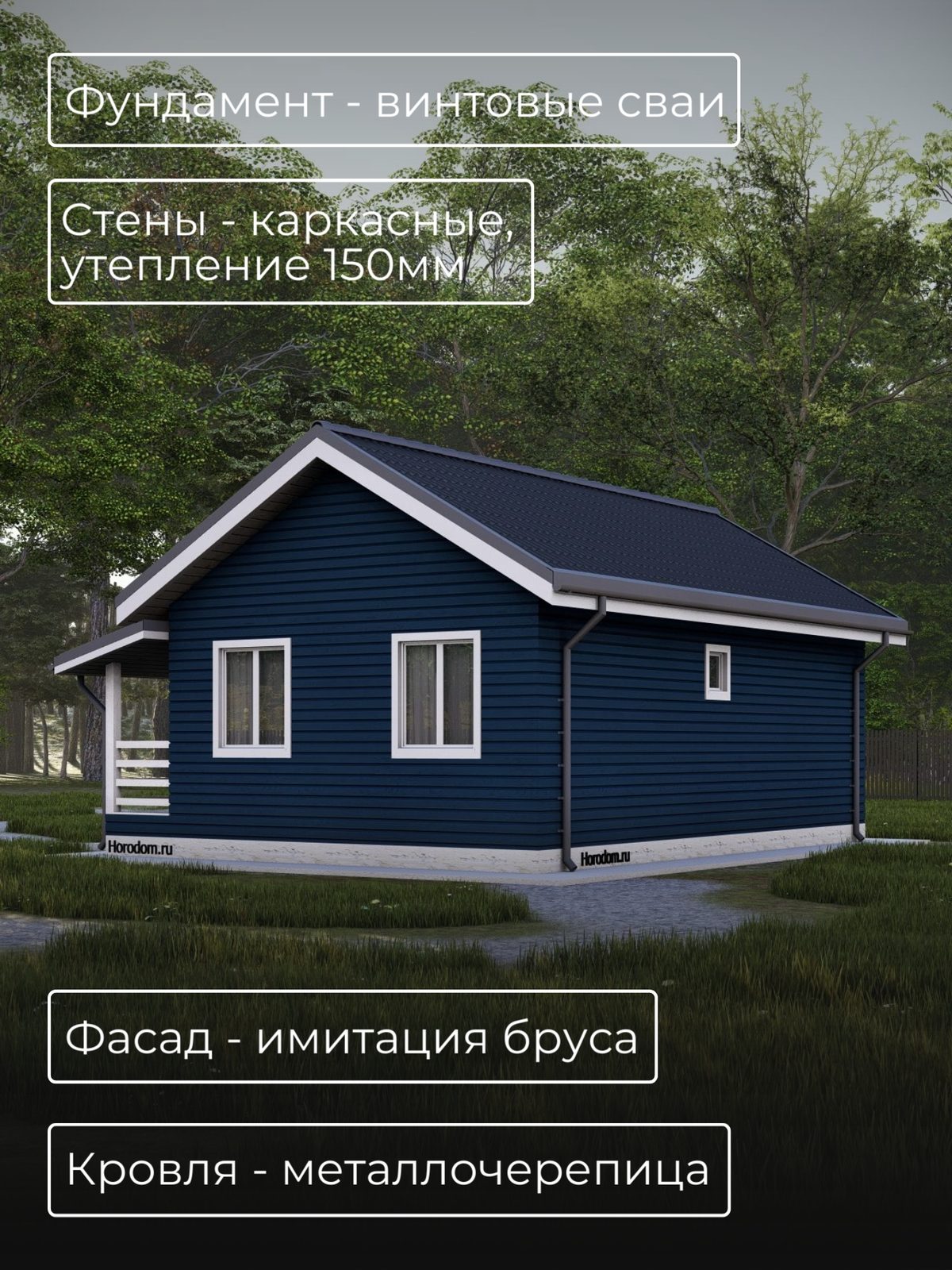

Фундамент — винтовые сваи. Стены — каркасные, с утеплением 150 мм. Фасад — отделка имитацией бруса. Кровля — металлочерепица. Перекрытия — цокольное и чердачное (конструктив предусматривает сборку по схемам).

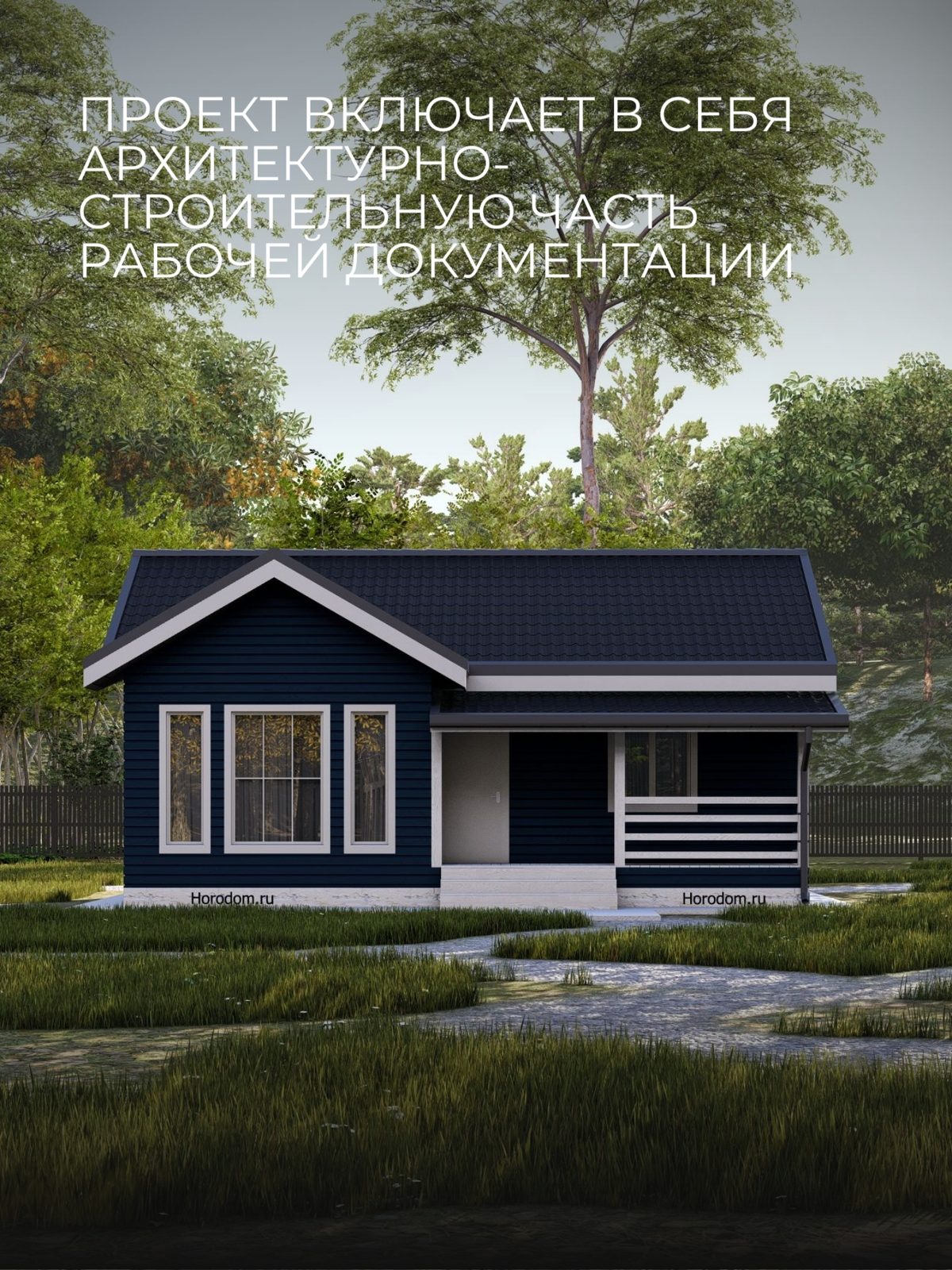

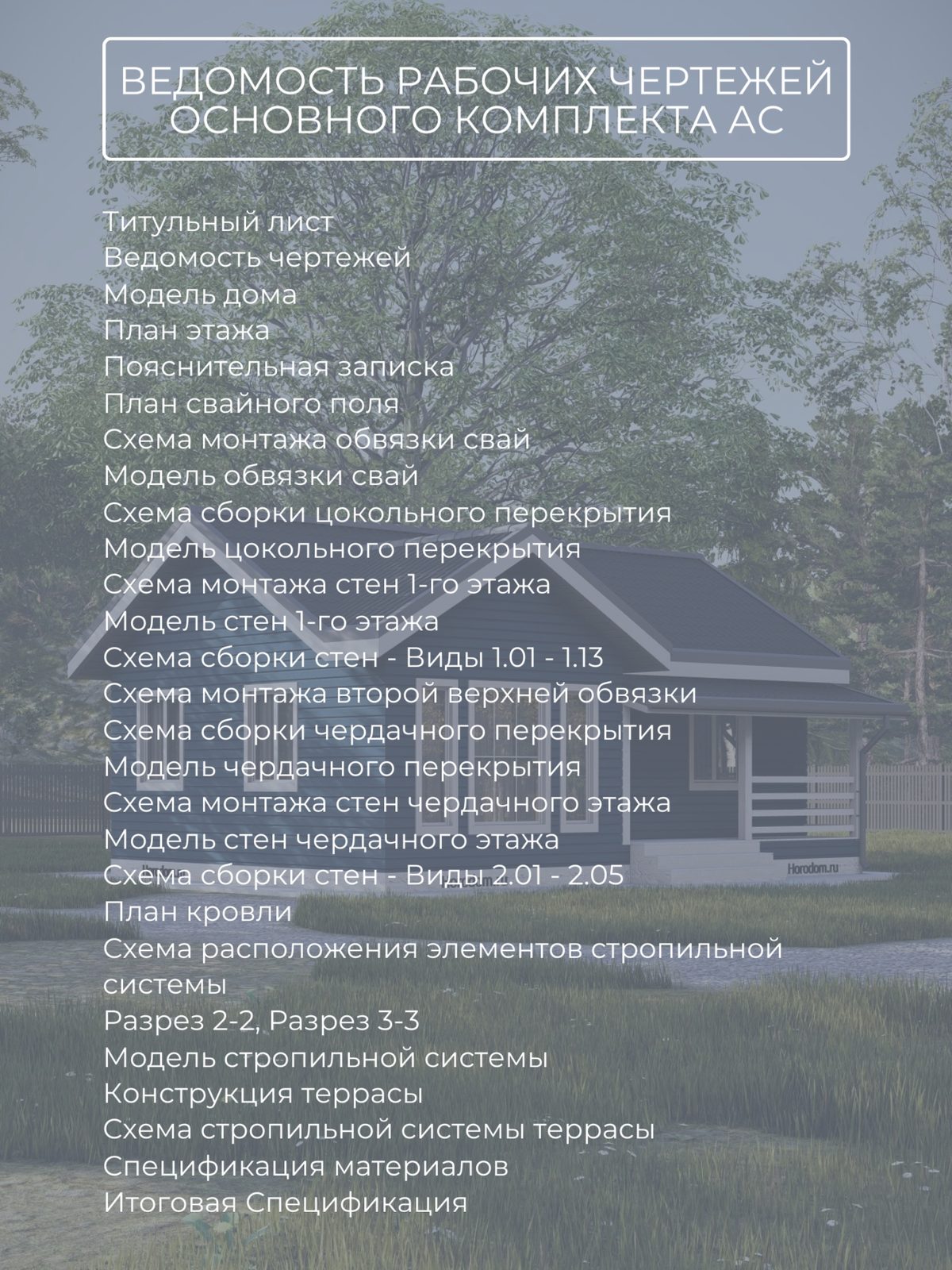

Проект включает титульный лист и ведомость чертежей. В состав входят 3D модели: общая модель дома, модель обвязки свай, модель цокольного перекрытия, модель стен 1-го этажа, модель чердачного перекрытия, модель стен чердачного этажа (фронтонов), модель стропильной системы. Планы и схемы: план этажа, план свайного поля, схема монтажа обвязки свай, схема сборки цокольного перекрытия, схема монтажа стен 1-го этажа (Виды 1.01 - 1.13), схема монтажа второй верхней обвязки, схема сборки чердачного перекрытия, схема монтажа стен чердачного этажа (Виды 2.01 - 2.05), план кровли, схема расположения элементов стропильной системы. Разрезы 2-2, 3-3. Конструкция террасы и схема стропильной системы террасы. Спецификация материалов и итоговая спецификация. Пояснительная записка.
