Проект дома 60 м2 / Каркасник / 1 этаж / 7,23х12,73 м / 112 листов / HDK41

Общий метраж 60 м2

2 спальни

1 санузел

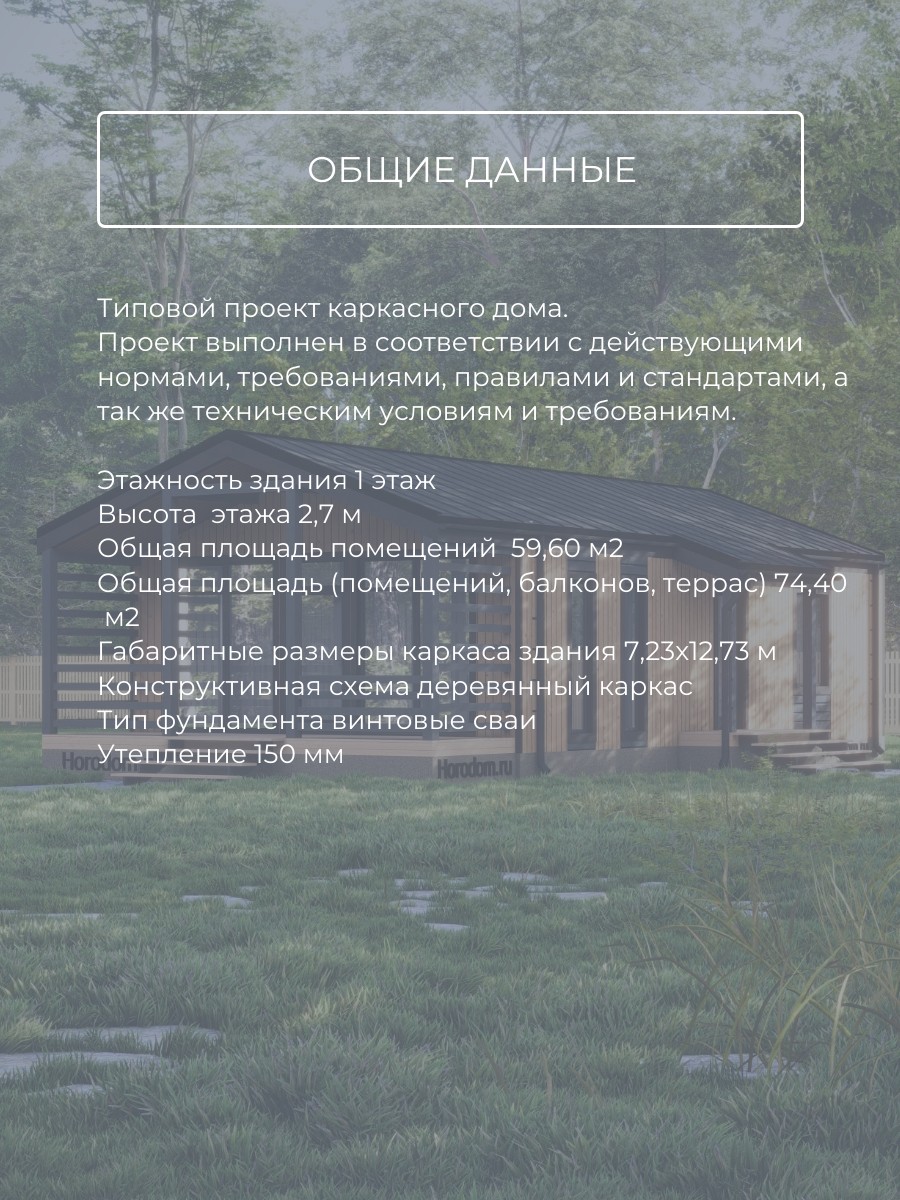

Типовой проект каркасного дома.

Проект выполнен в соответствии с действующими нормами, требованиями, правилами и стандартами, а так же техническим условиям и требованиям.

Этажность здания 1 этаж

Высота этажа 2,7 м

Общая площадь помещений 59,60 м2

Общая площадь (помещений, балконов, террас) 74,40 м2

Габаритные размеры каркаса здания 7,23х12,73 м

Конструктивная схема деревянный каркас

Тип фундамента винтовые сваи

Утепление 150 мм

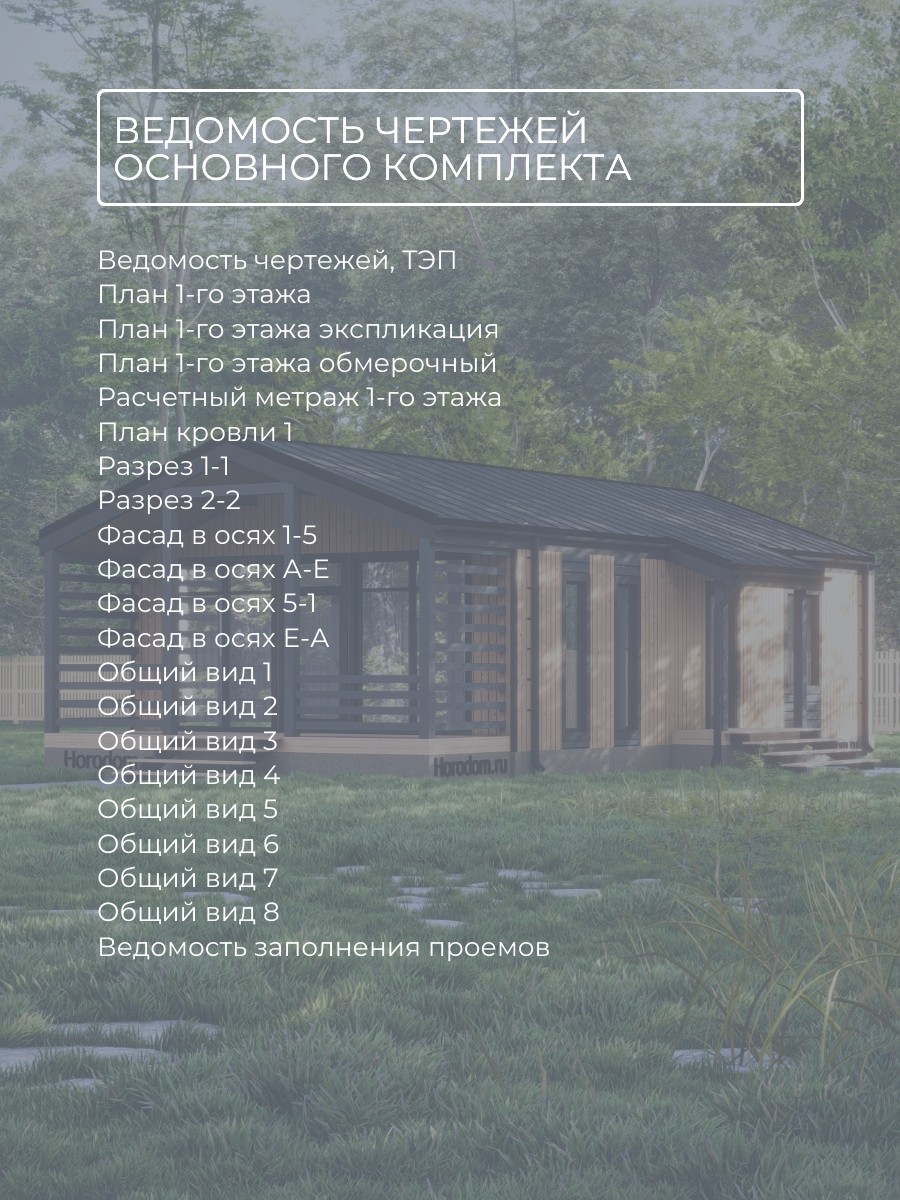

Ведомость чертежей основного комплекта

Ведомость чертежей, ТЭП

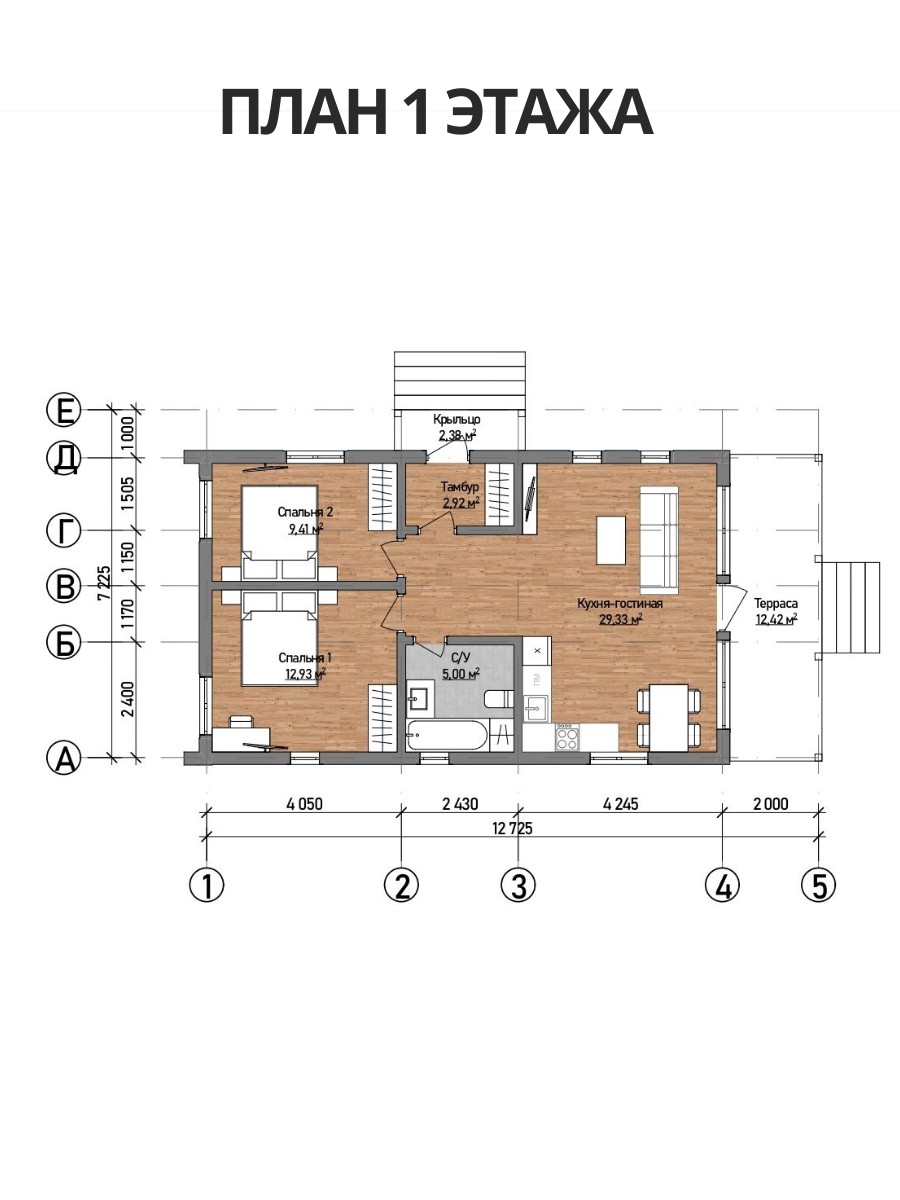

План 1-го этажа
