Дом из бруса 78 м² — проект HDK60
- Архитектурный и конструктивный разделы
- Рабочие чертежи в PDF
- Отправка на email после оплаты
Полное техническое описание
Общий метраж 78 м2
ПРОЕКТ ОДНОЭТАЖНОГО ДОМА ИЗ СУХОГО БРУСА 78 М2
Общая площадь жилого дома составляет 78 квадратных метров. Размеры здания в крайних осях равны 10,00 на 12,60 метра. Здание одноэтажное. Высота здания от отметки 0,000, принятой на уровне верха ростверка, до конька кровли равна 5430 миллиметров. Планировка предусматривает размещение трех спален и двух санузлов (ванна и отдельный туалет).

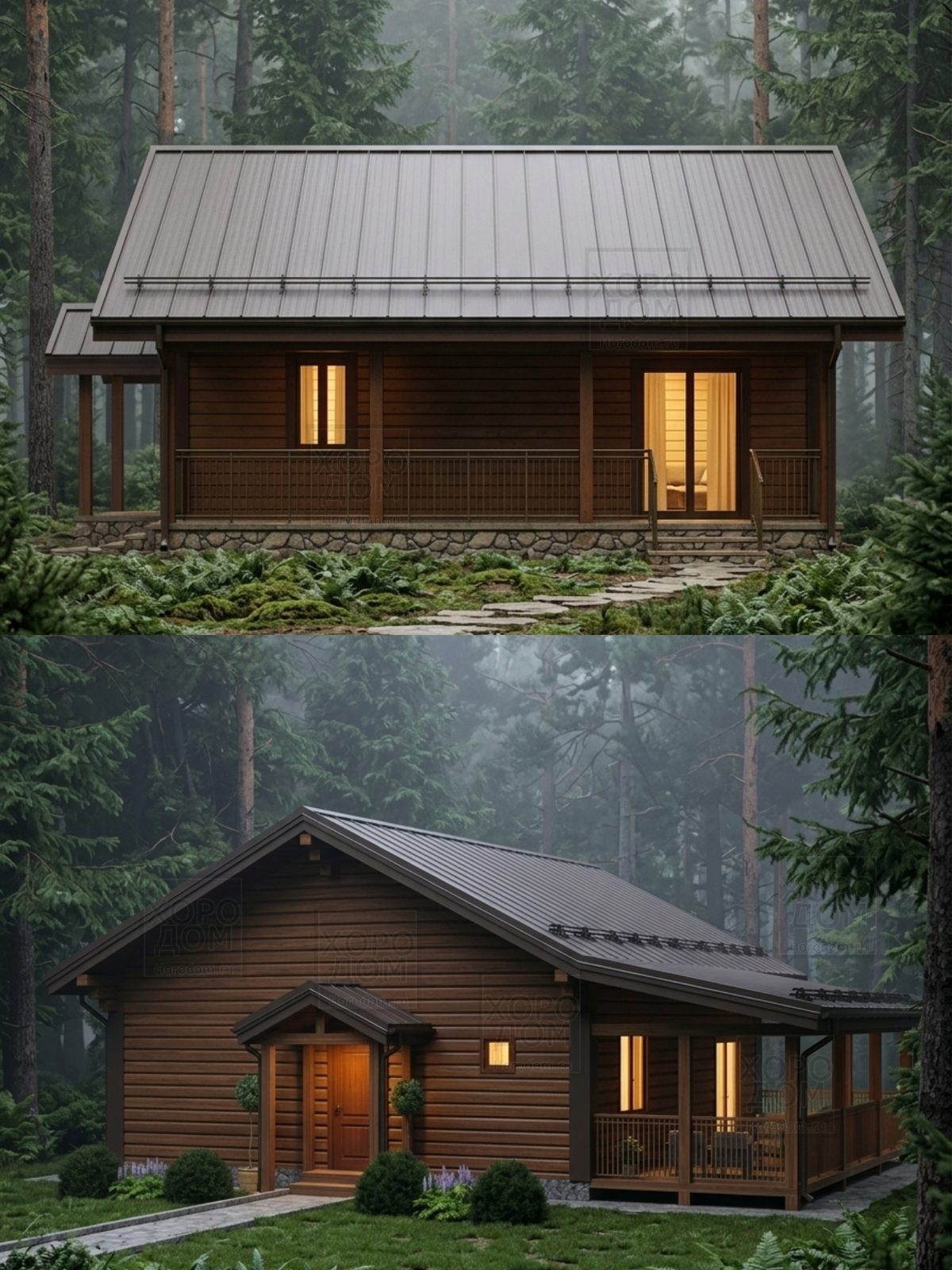

Проект выполнен в стиле современного деревянного зодчества. Фасады дома облицованы сухим профилированным брусом. Кровля двускатная, покрыта металлическим листом. Архитектурной особенностью является очень просторная терраса площадью 35 квадратных метров, которая занимает значительную часть фасада и служит главным входом в дом.
Фундаментальная основа дома представляет собой свайно-ростверковую конструкцию на буронабивных сваях. Наружные и внутренние стены возводятся из сухого бруса. Перекрытия выполнены с использованием плиты. Кровельная система — стропильная конструкция с подстропильными балками, рассчитанная на покрытие из металлического листа.

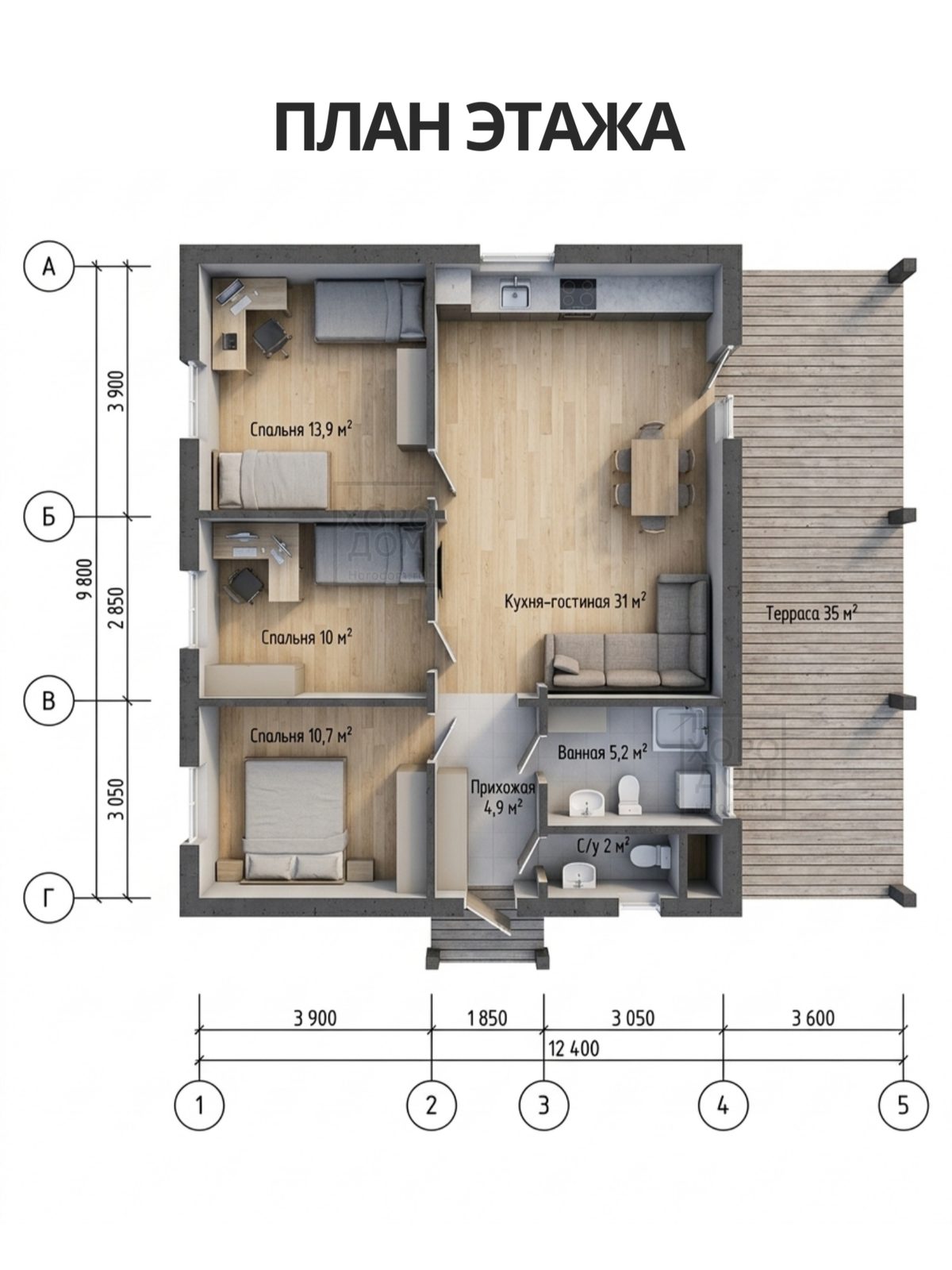

Планировка первого этажа отличается просторной общественной зоной. Вход в дом осуществляется через большую террасу. Внутреннее пространство включает прихожую (4,9 м2) и объединенную кухню-гостиную площадью 31 м2. Приватная зона состоит из трех спален: одной большой (13,9 м2) и двух средних (10 м2 и 10,7 м2). Санитарная зона разделена на ванную комнату (5,2 м2) и отдельный санузел (2 м2).
Проект включает в себя основной комплект АС (Архитектурно-строительные решения). Документация содержит общие данные, визуализации, фасады, разрез 1-1, план первого этажа и кладочный план. Подробно проработаны конструктивные узлы: схема расположения буронабивных свай, чертеж сваи, схема расположения монолитных ростверков, армирование плиты перекрытия и узел устройства цоколя. Раздел кровли включает план кровли, схему раскладки подстропильных балок и схему расположения стропильной кровли. Также предусмотрены ведомость элементов заполнения проемов, аксонометрия, развертки по стенам и балкам.
