Проект дома 79 м2 / Брус / 1 этаж / 12,30×8,80 м / HDK59

Общий метраж 79 м2

3 спальни

ПРОЕКТ ОДНОЭТАЖНОГО ДОМА ИЗ СУХОГО БРУСА 79 М2

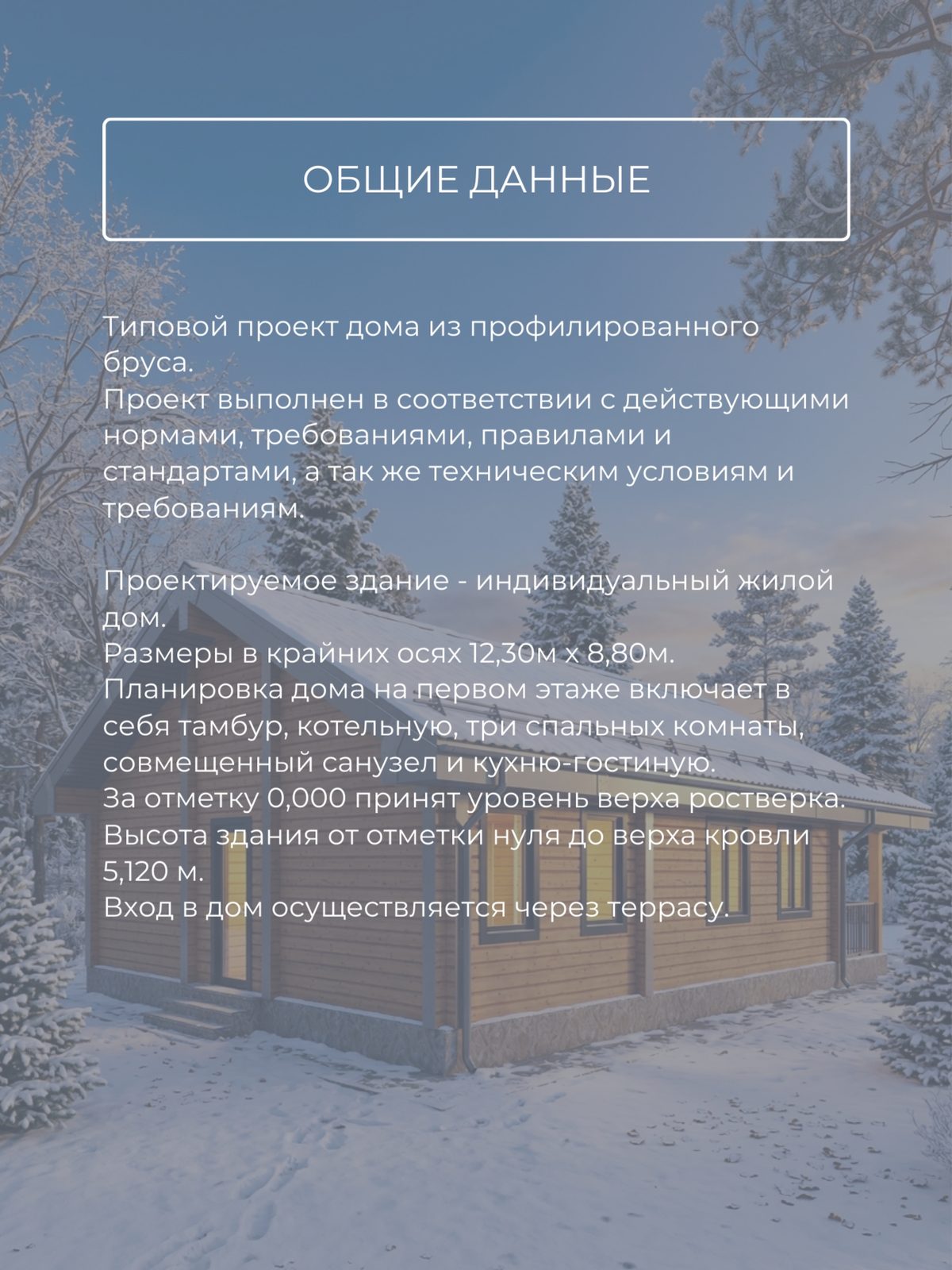

Общая площадь жилого дома составляет 79 квадратных метров. Размеры здания в крайних осях равны 12,30 на 8,80 метра. Габаритные размеры по внешнему контуру составляют 12,50 на 9,00 метра. Здание одноэтажное. Высота здания от отметки 0,000, принятой на уровне верха ростверка, до конька кровли равна 5120 миллиметров. Планировка предусматривает размещение трех спален и одного совмещенного санузла.

Проект выполнен в классическом стиле деревянного зодчества. Фасады дома облицованы сухим профилированным брусом натурального оттенка. Цокольная часть отделана декоративным камнем. Кровля двускатная, покрыта металлочерепицей темного цвета. Архитектурной особенностью является просторная открытая терраса площадью более 22 квадратных метров, через которую осуществляется вход в дом.

Фундаментальная основа дома представляет собой свайно-ростверковую конструкцию на буронабивных сваях. Наружные и внутренние стены возводятся из сухого бруса. Перекрытия выполнены с использованием балок и плиты. Кровельная система — стропильная конструкция, рассчитанная на покрытие из металлочерепицы.

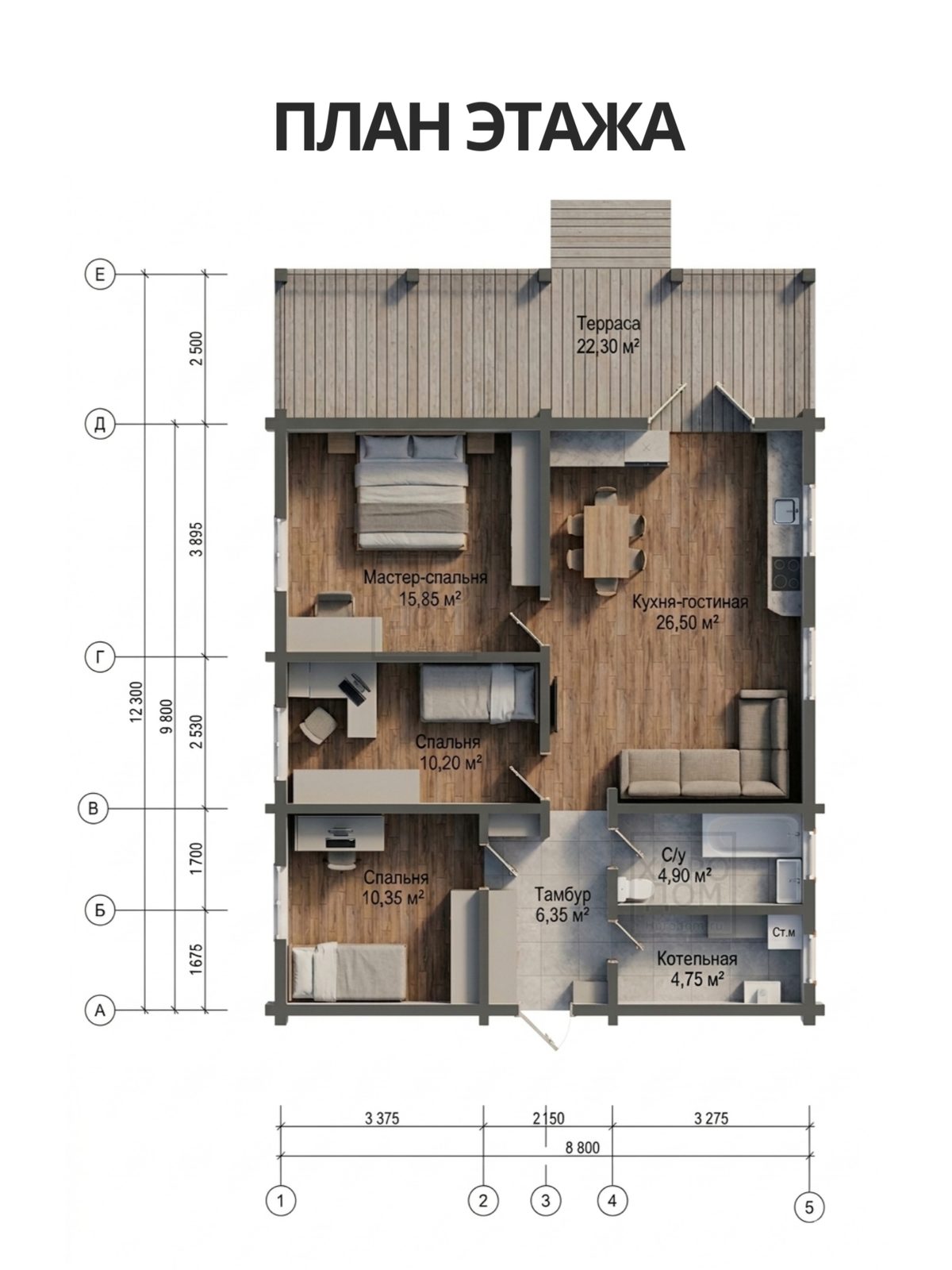

Планировка первого этажа функциональна и просторна. Вход в дом осуществляется через террасу в тамбур. Центральное место занимает большая кухня-гостиная (26,50 м2), объединяющая зоны приготовления пищи и отдыха. В приватной зоне расположены три спальни: мастер-спальня (15,85 м2) и две спальни поменьше (10,20 м2 и 10,35 м2). Также предусмотрены совмещенный санузел (4,90 м2) и отдельная котельная (4,75 м2).

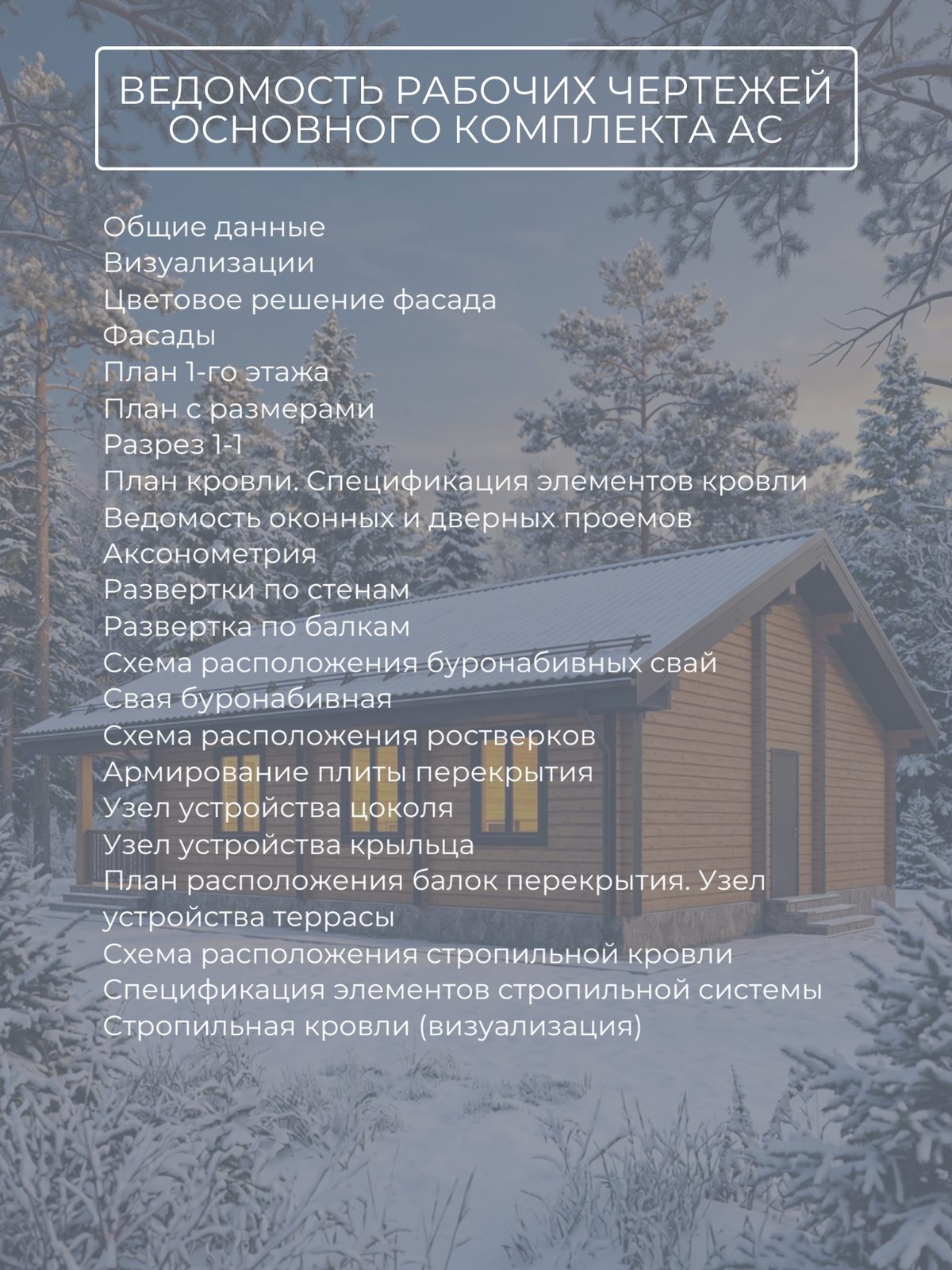

Проект включает в себя основной комплект АС (Архитектурно-строительные решения). В состав документации входят общие данные, визуализации и цветовое решение фасадов. Архитектурная часть содержит фасады, план первого этажа, план с размерами, разрез 1-1, план кровли со спецификацией элементов, ведомость оконных и дверных проемов, аксонометрию, а также развертки по стенам и балкам. Конструктивная часть детально проработана: представлены схема расположения буронабивных свай, чертеж сваи, схема расположения ростверков, армирование плиты перекрытия, узлы устройства цоколя и крыльца. Также включены план расположения балок перекрытия с узлом устройства террасы. Раздел кровли содержит схему расположения стропильной конструкции, спецификацию элементов стропильной системы и визуализацию стропильной кровли.
