Проект дома 85 м2 / Газобетон / 1 этаж / 9,6×13,2 м / HD15

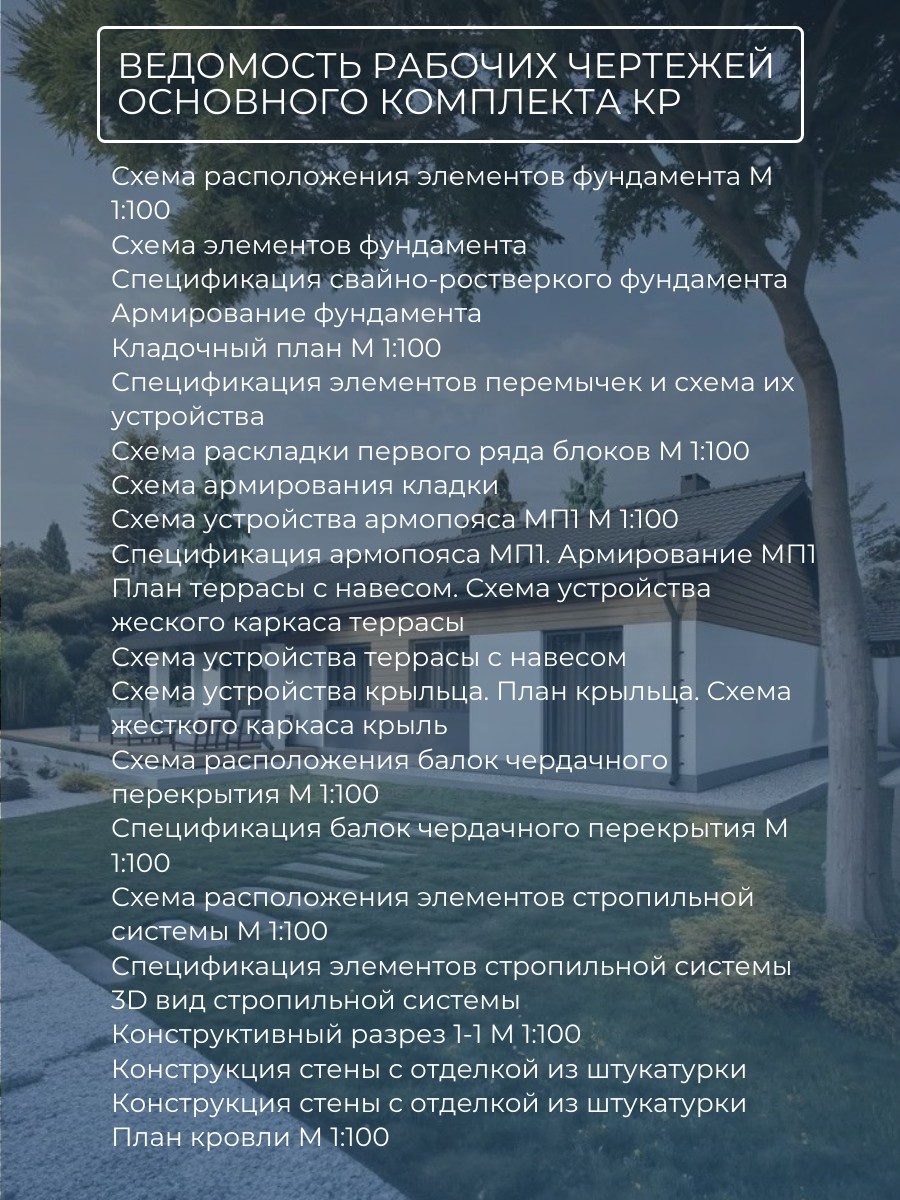

Размеры здания в крайних осях составляют 9,6 × 13,2 м. Высота здания от отметки нуля до верха кровли — 5,145 м. Высота помещений без отделки — 2,98 м. и виды, фасады 1-3, 3-1, А-Б, Б-А в масштабе 1:100 с цветовым решением и без, общий вид планировочных решений, планы этажей на отметке 0,000 с расстановкой мебели, маркировочный план, схемы и ведомость заполнения дверных и оконных проемов, план электрики, схему водоснабжения, план кровли и разрезы 1-1, 2-2 в масштабе 1:100. Конструктивный раздел (КР) включает: Схемы расположения и спецификации элементов свайно-ростверкового фундамента с армированием, кладочные планы, схемы раскладки блоков и армирования кладки, схемы устройства и спецификации армопояса, планы и схемы устройства террасы с навесом и крыльца, схемы расположения и спецификации балок чердачного перекрытия, схемы расположения и спецификации элементов стропильной системы с 3D видом, конструктивные разрезы, узлы конструкции стен с отделкой и план кровли в масштабе 1:100.

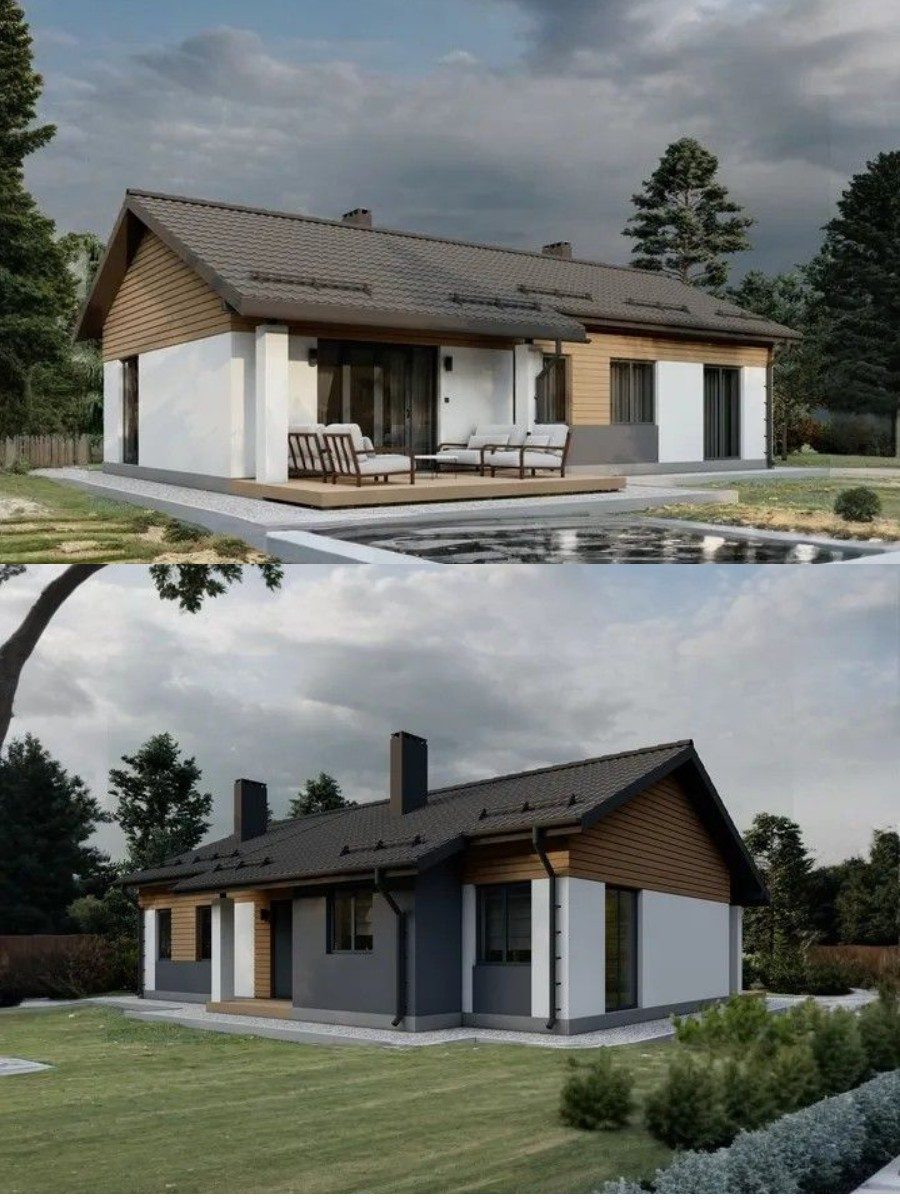

Проектируемый дом — одноэтажное здание прямоугольной формы с небольшим выступом, выполненное в современном стиле с минималистичными линиями. Наружная отделка фасада выполнена из штукатурки и планкена из лиственницы. Покрытие кровли — металлочерепица. В доме предусмотрено два входа: основной со стороны главного фасада и второй с террасы.

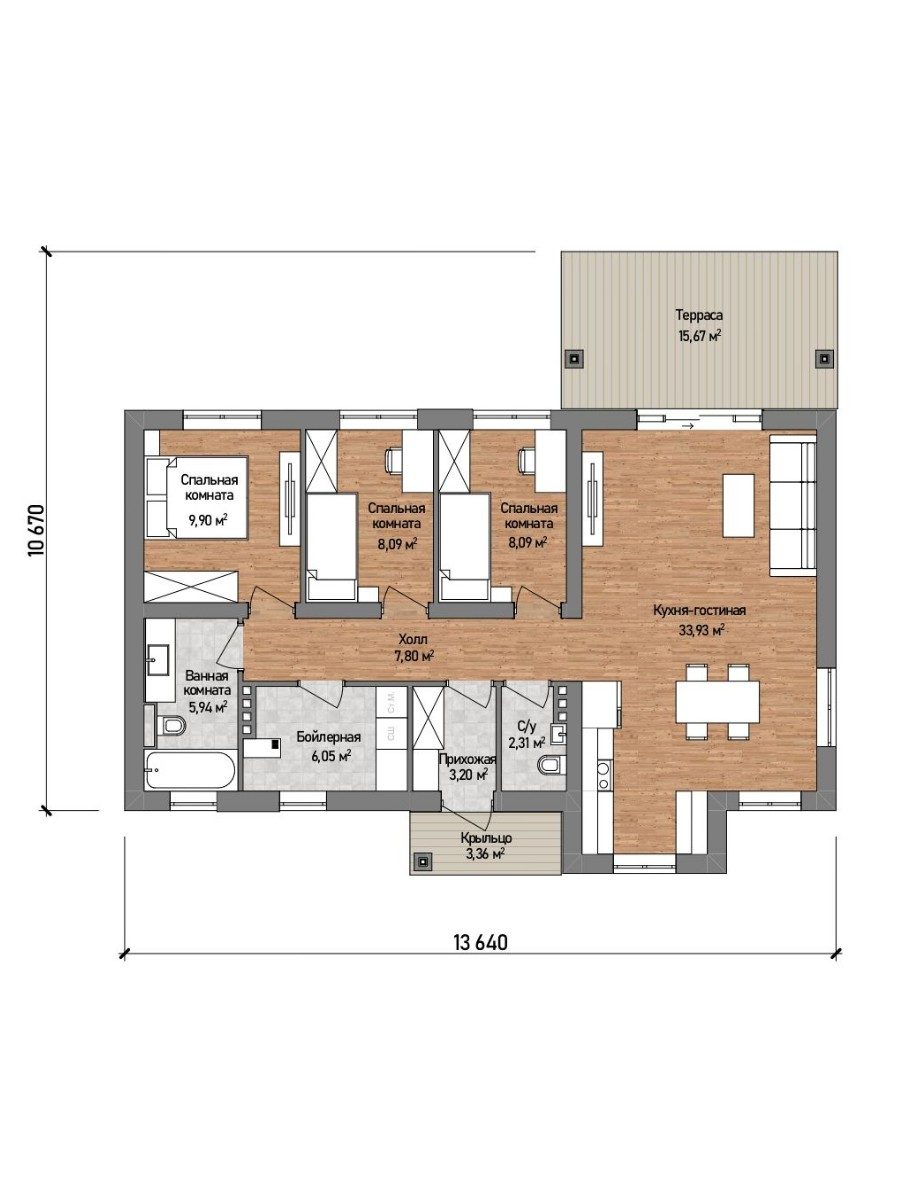

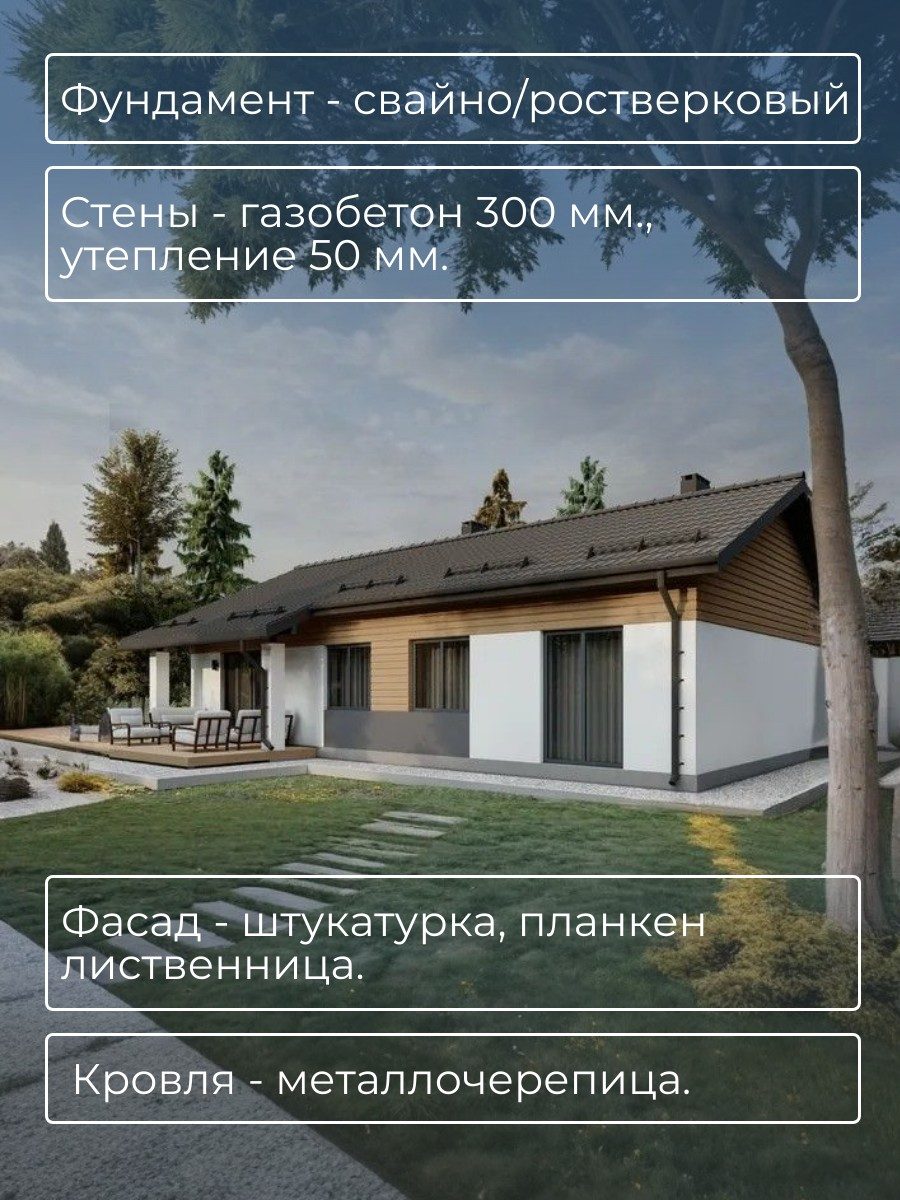

Фундамент — свайно-ростверковый (под террасой дополнительно используются винтовые сваи). Стены выполнены из кладки газобетона D400 толщиной 300 мм. Утепление — пенополистирол паропроницаемый толщиной 50 мм. Внутренние несущие стены выполнены из газобетона D400 толщиной 300 мм, перегородки — из газобетона D300. Чердачное перекрытие — деревянные балки 200×50 мм. Полы 1-го этажа — монолитные из цементно-песчаной стяжки. Кровля двускатная с наружным водостоком (уклон 25%). Планировка дома включает просторную кухню-гостиную площадью 33,93 м², три спальни площадью 9,90 м², 8,09 м² и 8,09 м², ванную комнату площадью 5,94 м², санузел площадью 2,31 м², котельную площадью 6,05 м², холл, прихожую и террасу площадью 15,67 м².

Архитектурный раздел (АР) включает:
