Проект дома 88 м2 / Газобетон / 1 этаж / 11,4×9,7 м / HD24

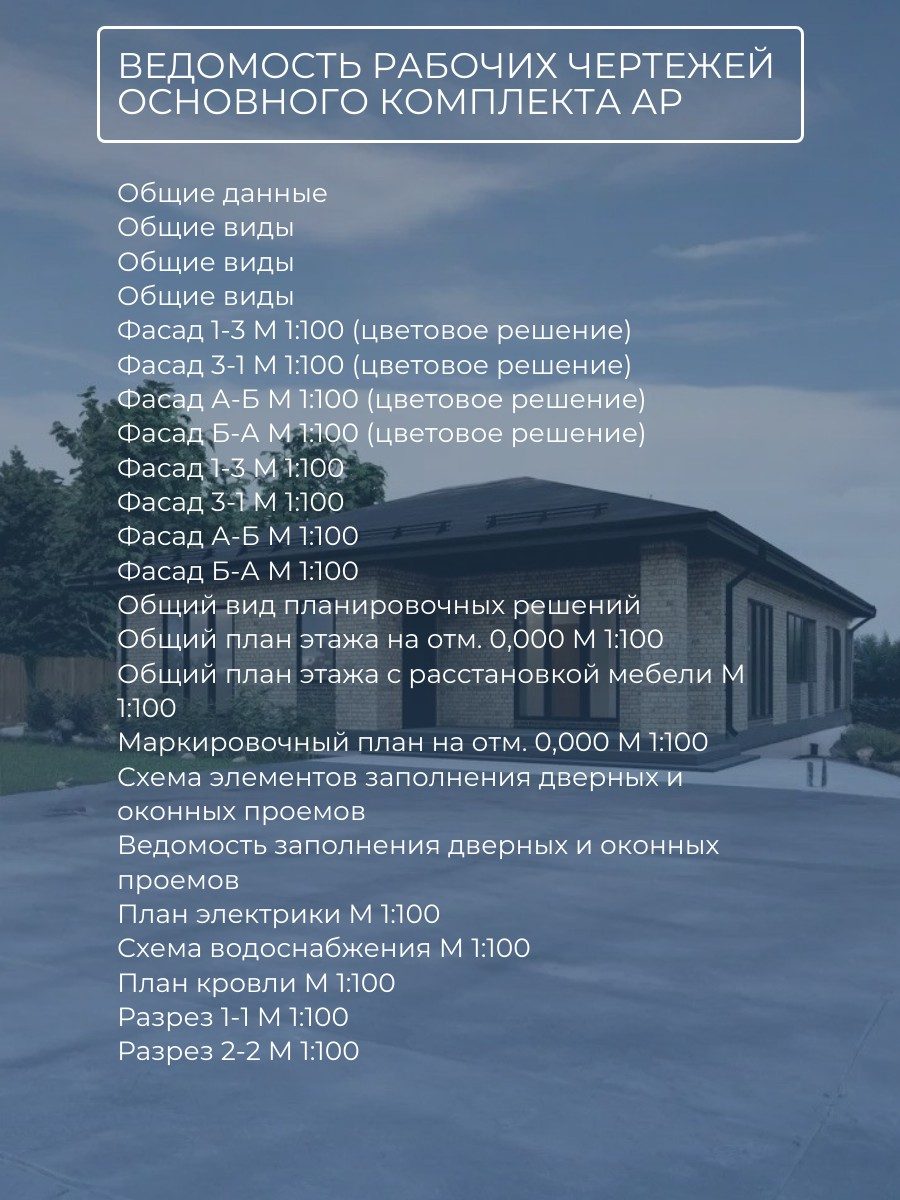

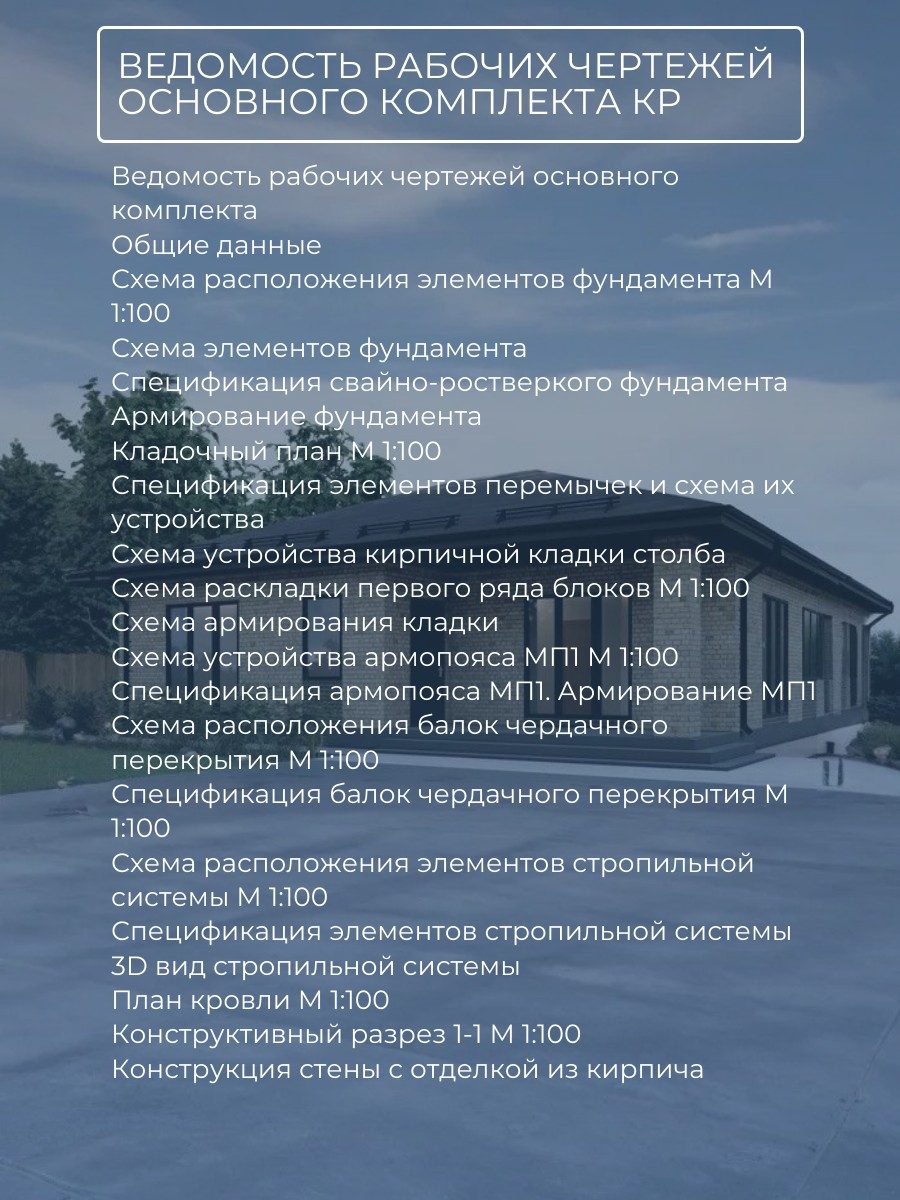

Размеры здания в осях составляют 11,4 × 9,7 м. Высота этажа — 3000 мм. и виды, фасады 1-3, 3-1, А-Б, Б-А в масштабе 1:100 с цветовым решением и без, общий вид планировочных решений, планы этажей на отметке 0,000 с расстановкой мебели, маркировочный план, схемы и ведомости заполнения дверных и оконных проемов, план электрики, схему водоснабжения, план кровли и разрезы 1-1, 2-2 в масштабе 1:100. Конструктивный раздел (КР) включает: Схемы расположения и спецификации элементов свайно-ростверкового фундамента с армированием, кладочные планы, схемы устройства перемычек и кирпичной кладки столба, схемы раскладки блоков и армирования кладки, схемы устройства и спецификации армопояса, схемы расположения и спецификации балок чердачного перекрытия, схемы расположения и спецификации элементов стропильной системы с 3D видом, план кровли, конструктивный разрез и конструкцию стены с отделкой из кирпича в масштабе 1:100.

Проектируемый дом — одноэтажное здание. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица.

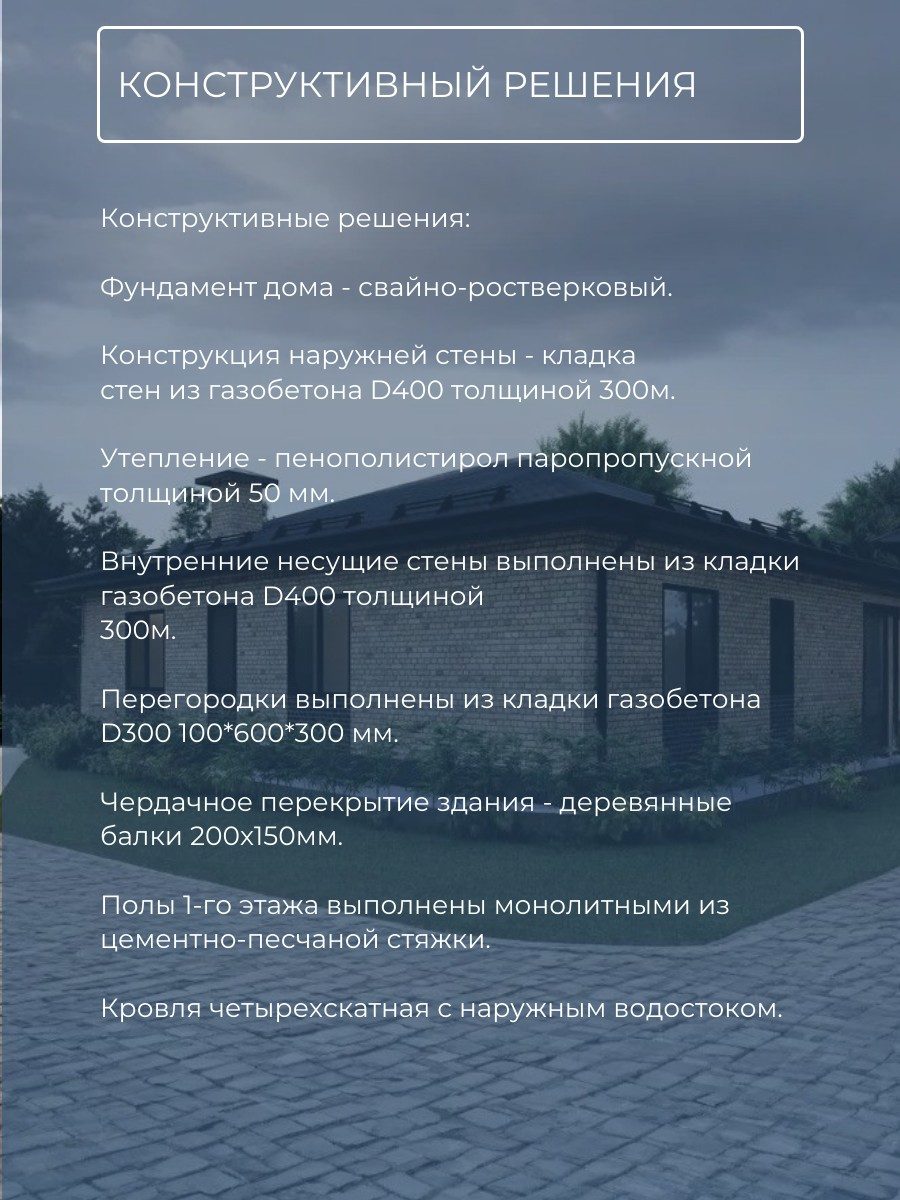

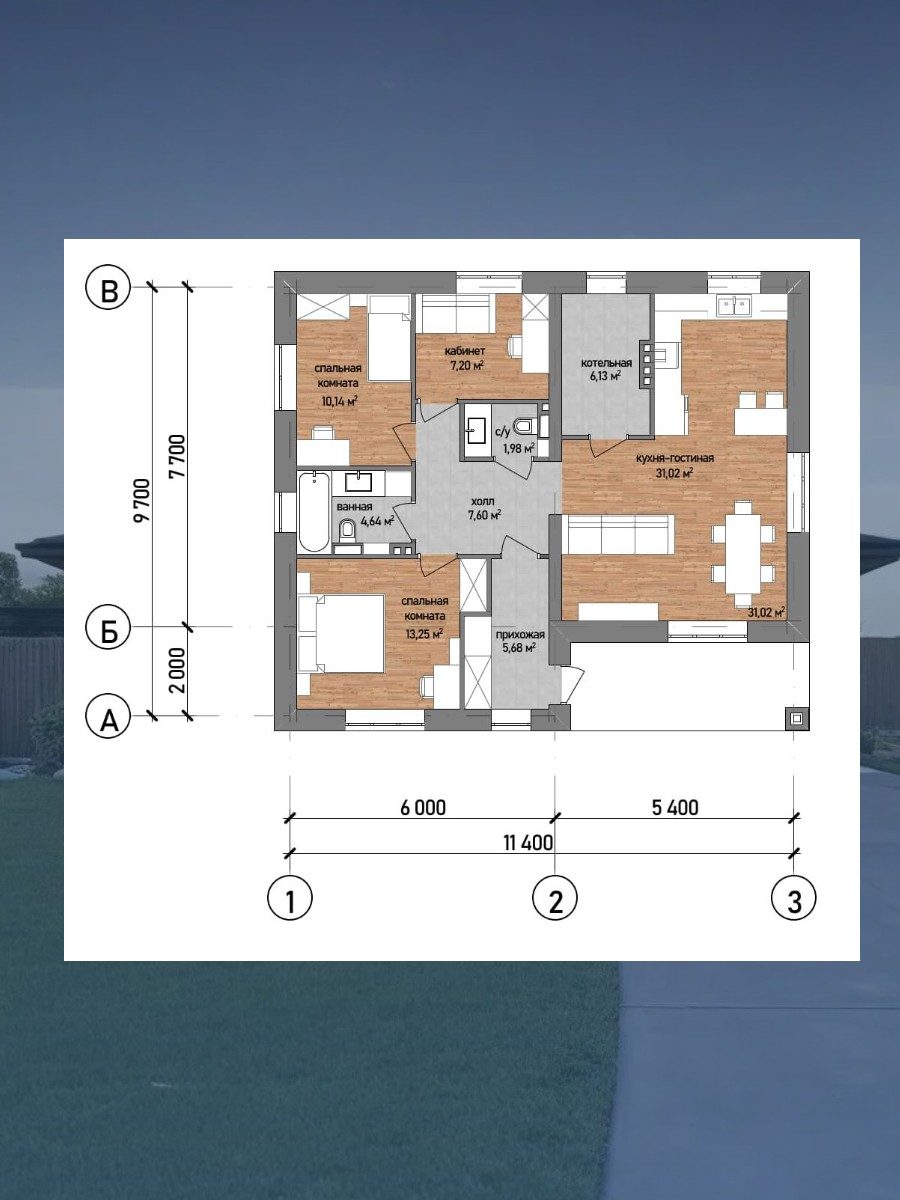

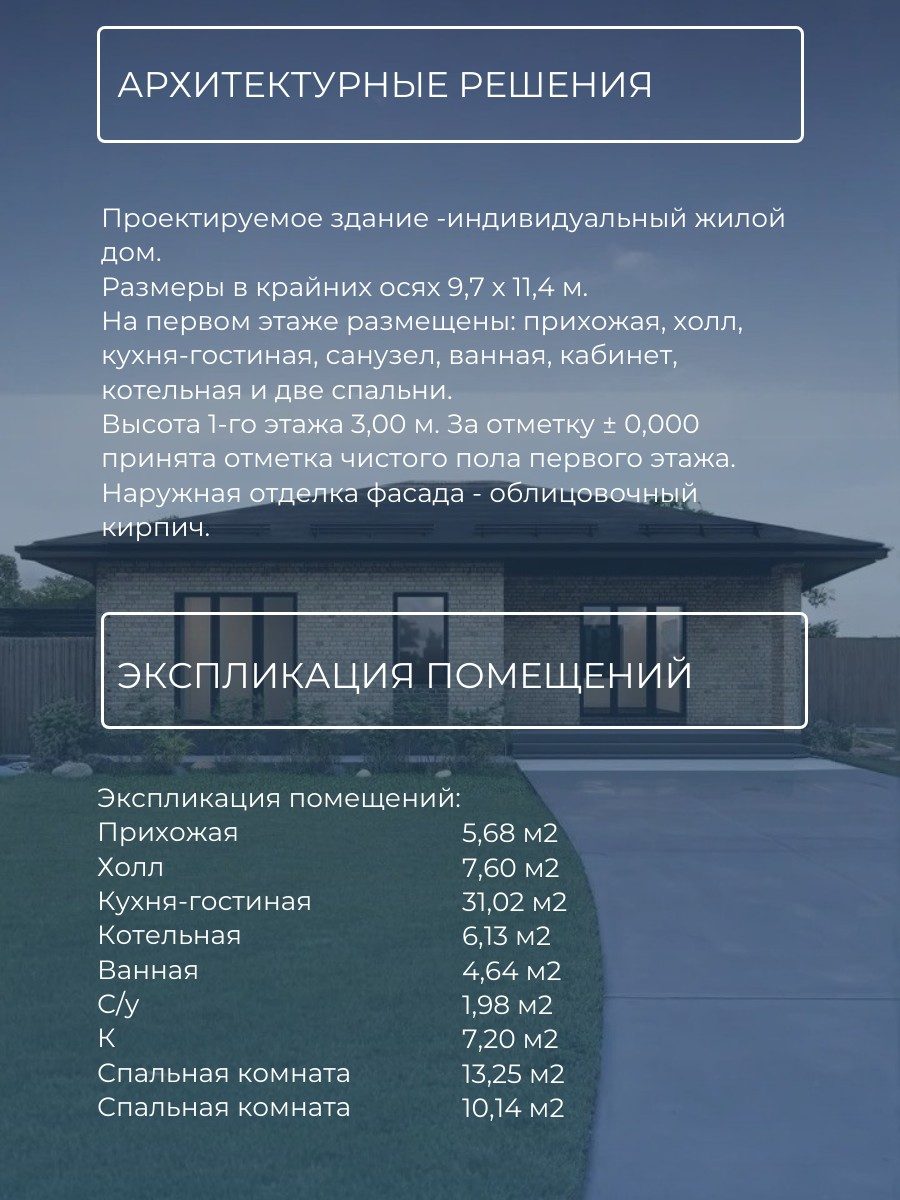

Фундамент — свайно-ростверковый. Стены выполнены из кладки газобетона D400 толщиной 300 мм. Утепление — пенополистирол паропроницаемый толщиной 50 мм. Внутренние несущие стены выполнены из кладки газобетона D400 толщиной 300 мм. Перегородки выполнены из кладки газобетона D300. Чердачное перекрытие здания — деревянные балки 200×150 мм. Полы 1-го этажа выполнены монолитными из цементно-песчаной стяжки. Кровля четырехскатная с наружным водостоком. Планировка дома включает просторную кухню-гостиную площадью 31,02 м², две спальные комнаты площадью 13,25 м² и 10,14 м², кабинет площадью 7,20 м², ванную комнату площадью 4,64 м², санузел площадью 1,98 м², котельную площадью 6,13 м², холл площадью 7,60 м² и прихожую площадью 5,68 м².

Архитектурный раздел (АР) включает:
