Проект дома 89 м2 / Газобетон / 1 этаж / 10,94×10,04 м / 63 листа / ХДП53

Общий метраж 89 м2

3 спальни

2 санузла

Проект дома ХДП53 с общим метражом 89 м2, вмещает 3 спальни, 2 санузла и кухню-гостиную, что является оптимальным вариантом для небольшой семьи. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.

Проектируемое здание индивидуального жилого дома имеет

прямоугольную форму. Размеры здания в крайних осях 9,6х10,5 м. За отметку 0,000 принят уровень верха ростверка. Высота здания

от отметки нуля до верха кровли 5,675 м, высота помещений без

отделки 2,98 м. В дом предусмотрено два входа. Основной вход расположен со

стороны главного фасада, с крыльца, а второй - с террасы, из которой

мы попадаем в кухню - гостиную. На первом этаже размещены: прихожая, бойлерная, кухня -

гостиная, два санузла и три спальни. Здание запроектировано таким образом, чтобы при выполнении

установленных требований к внутреннему микроклимату помещений

обеспечивалось эффективное и экономное расходование

энергетических ресурсов при его эксплуатации при обеспечении

параметров микроклимата помещений. Двери выходов из здания открываются по направлению выхода, т.е. наружу. Наружная отделка фасада - сочетание доски планкен и фасадной

штукатурки.

Конструктивная система здания – бескаркасная (стеновая). Основным несущим элементом, обеспечивающим пространственную

жёсткость, являются внешние и внутренние стены. Именно ониьвоспринимают нагрузку от перекрытий и покрытия

Фундамент дома - свайно-ростверковый, под террасой и крыльцом

используются винтовые сваи с оголовками 200*200мм Ø 108 мм L=3000мм.

Конструкция наружней стены - кладка стен из газобетона D400 600х200х300 мм. Армирование газобетонной кладки осуществляется

арматурой А500 Ø12мм в каждом четвертом ряду. Утепление - пенополистирол паропропускной толщиной 50 мм.

Ведомость рабочих чертежей основного комплекта

Общие данные

Общие виды

Общие виды

Общие виды

Фасад 1-3 М 1:100 (цветовое решение)

Фасад 3-1 М 1:100 (цветовое решение)

Фасад А-Б М 1:100 (цветовое решение)

Фасад Б-А М 1:100 (цветовое решение)

Фасад 1-3 М 1:100

Фасад 3-1 М 1:100

Фасад А-Б М 1:100

Фасад Б-А М 1:100

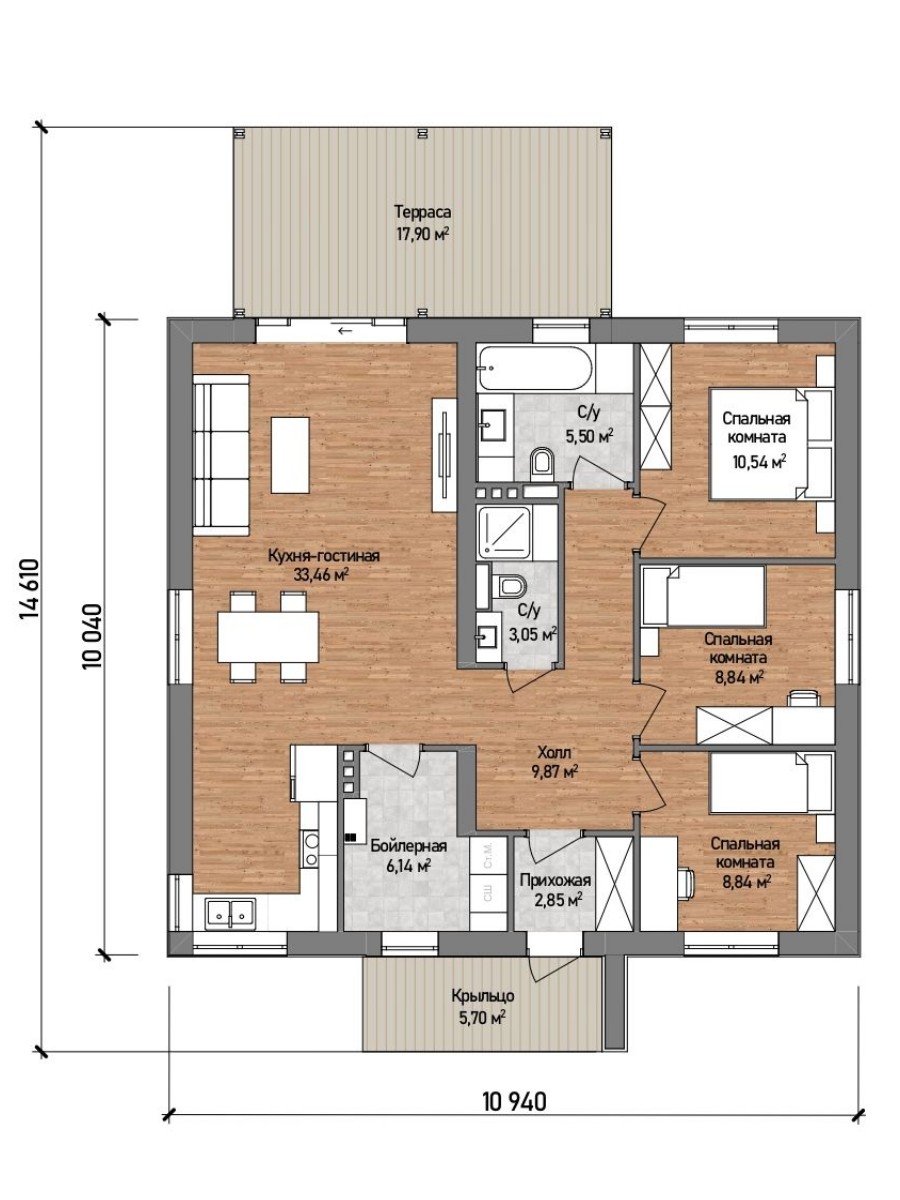

Общий вид планировочных решений

Общий план этажа на отм. 0,000 М 1:100

Общий план этажа с расстановкой мебели М 1:100

Маркировочный план на отм. 0,000 М 1:100

Схема элементов заполнения дверных и оконных проемов

Ведомость заполнения дверных и оконных проемов

План электрики М 1:100

Схема водоснабжения М 1:100

План кровли М 1:100

Разрез 1-1 М 1:100

Разрез 2-2 М 1:100

Схема расположения элементов фундамента М 1:100

Схема элементов фундамента

Спецификация свайно-ростверкого фундамента

Армирование фундамента

Кладочный план М 1:100

Спецификация элементов перемычек и схема их устройства

Схема раскладки первого ряда блоков М 1:100

Схема армирования кладки

Схема устройства армопояса МП1 М 1:100

Спецификация армопояса МП1. Армирование МП1

План террасы с навесом. Схема устройства жеского каркаса террасы

Схема устройства террасы с навесом

Схема устройства крыльца. План крыльца. Схема жесткого каркаса крыль

Схема расположения балок чердачного перекрытия М 1:100

Спецификация балок чердачного перекрытия М 1:100

Схема расположения элементов стропильной системы М 1:100

Спецификация элементов стропильной системы

3D вид стропильной системы

Конструктивный разрез 1-1 М 1:100

Конструкция стены с отделкой из штукатурки

Конструкция стены с отделкой из штукатурки

План кровли М 1:100
