Проект дома 89 м2 / Газобетон / 1 этаж / 9,6×10,5 м / HD53

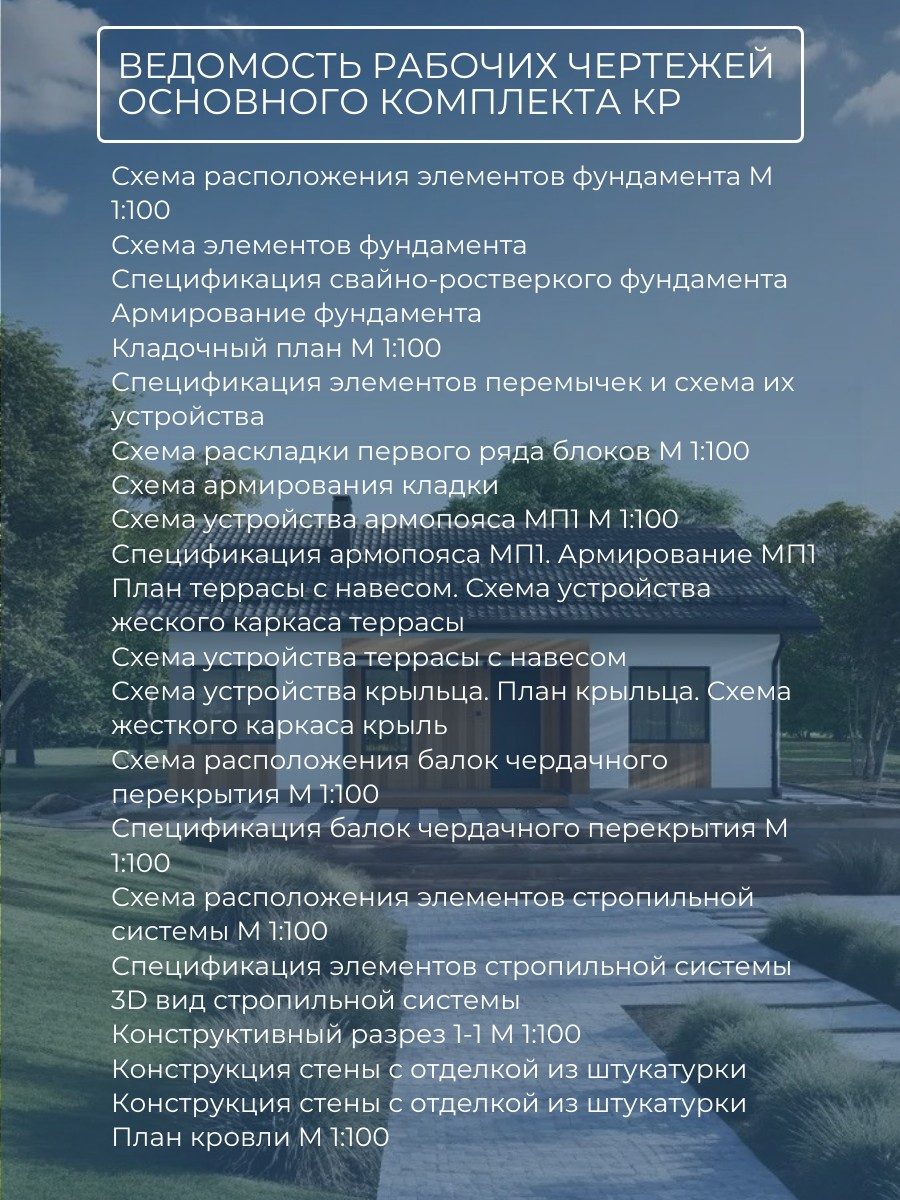

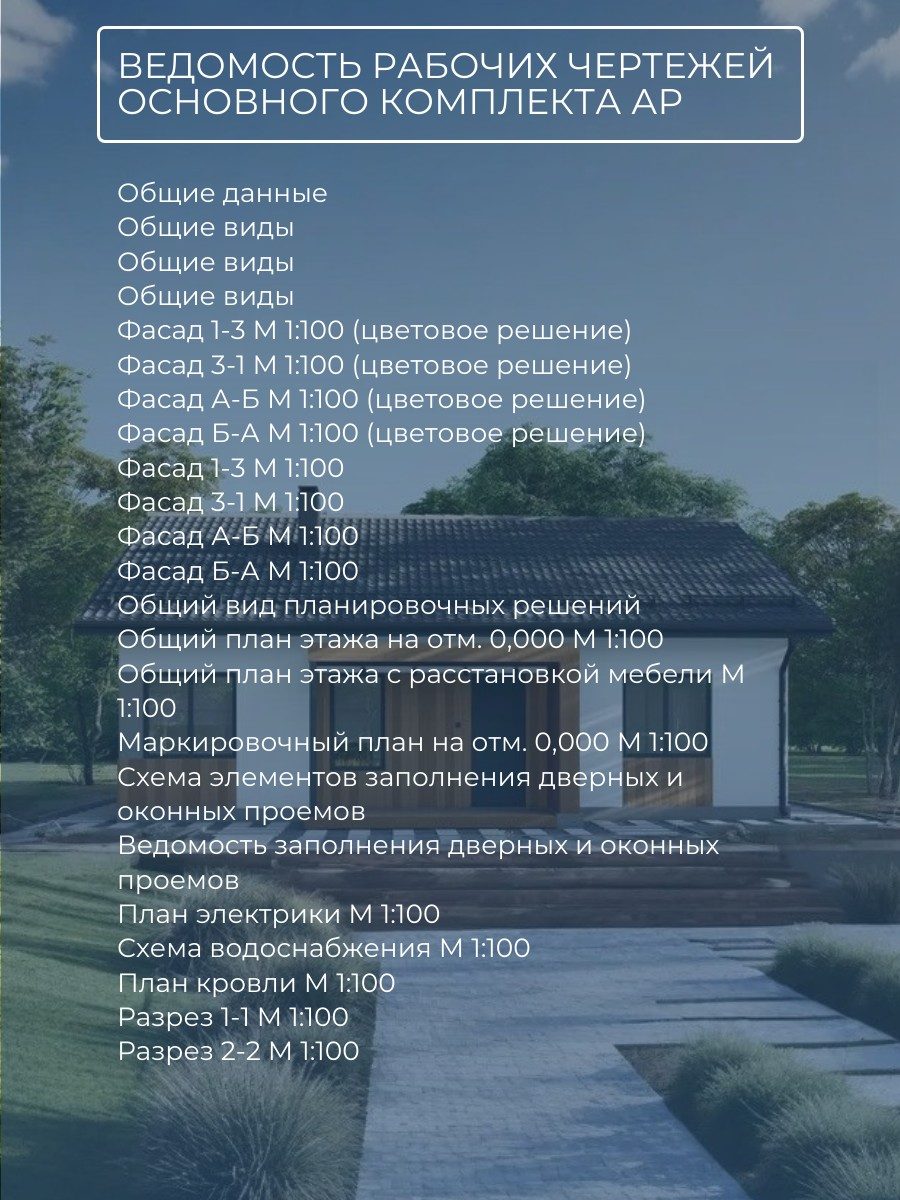

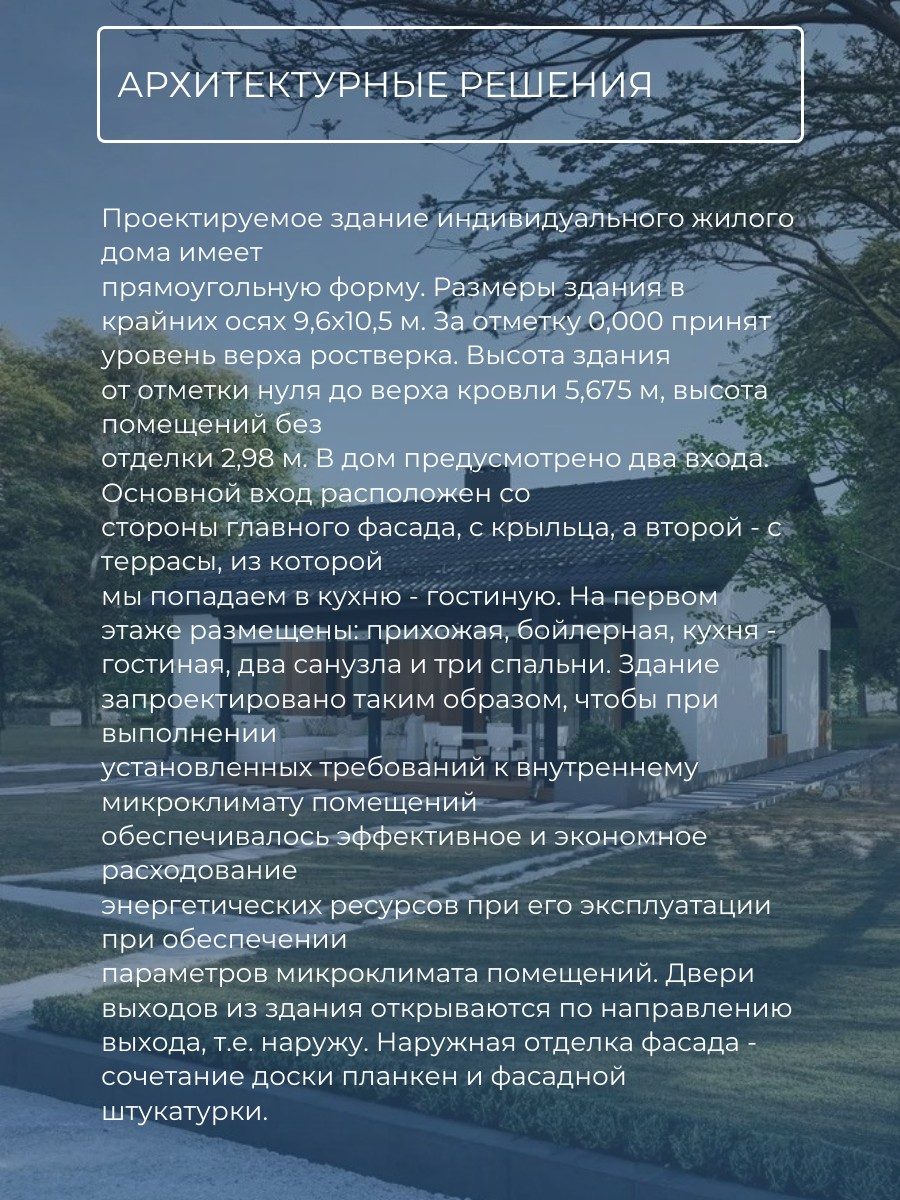

Размеры здания в крайних осях составляют 9,6 × 10,5 м. Высота здания от отметки нуля до верха кровли — 5,675 м. Высота помещений без отделки — 2,98 м. и виды, фасады 1-3, 3-1, А-Б, Б-А в масштабе 1:100 с цветовым решением и без, общий вид планировочных решений, планы этажей на отметке 0,000 с расстановкой мебели, маркировочный план, схемы и ведомости заполнения дверных и оконных проемов, план электрики, схему водоснабжения, план кровли и разрезы 1-1, 2-2 в масштабе 1:100. Конструктивный раздел (КР) включает: Схемы расположения и спецификации элементов свайно-ростверкового фундамента с армированием, кладочные планы, схемы раскладки блоков и армирования кладки, схемы устройства и спецификации армопояса, планы и схемы устройства террасы с навесом и крыльца, схемы расположения и спецификации балок чердачного перекрытия и элементов стропильной системы с 3D видом, план кровли, конструктивный разрез и конструкции стен с отделкой из штукатурки в масштабе 1:100.

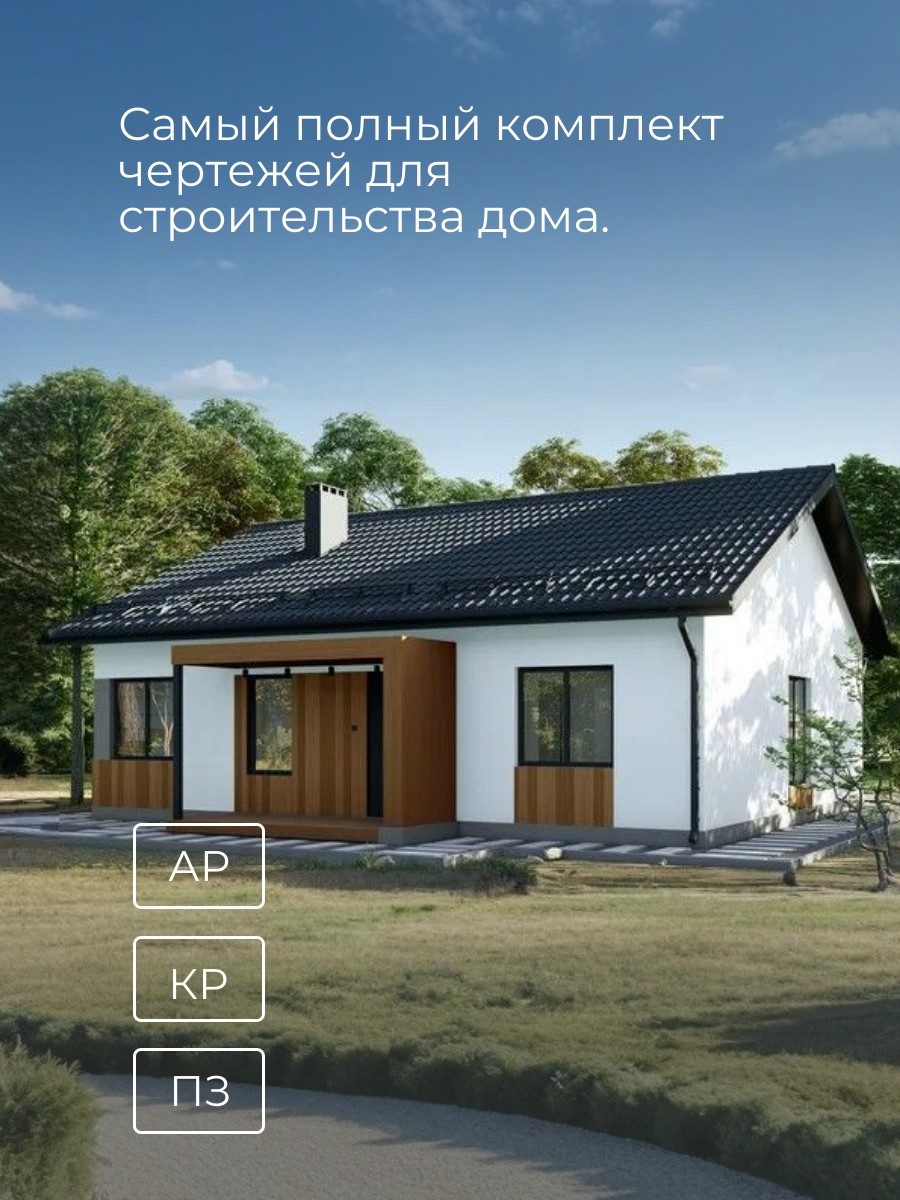

Проектируемый дом — одноэтажное здание прямоугольной формы. Наружная отделка фасада выполнена из сочетания фасадной штукатурки и деревянного планкена. Покрытие кровли — металлочерепица. В доме предусмотрено два входа: основной через крыльцо со стороны главного фасада и второй с террасы.

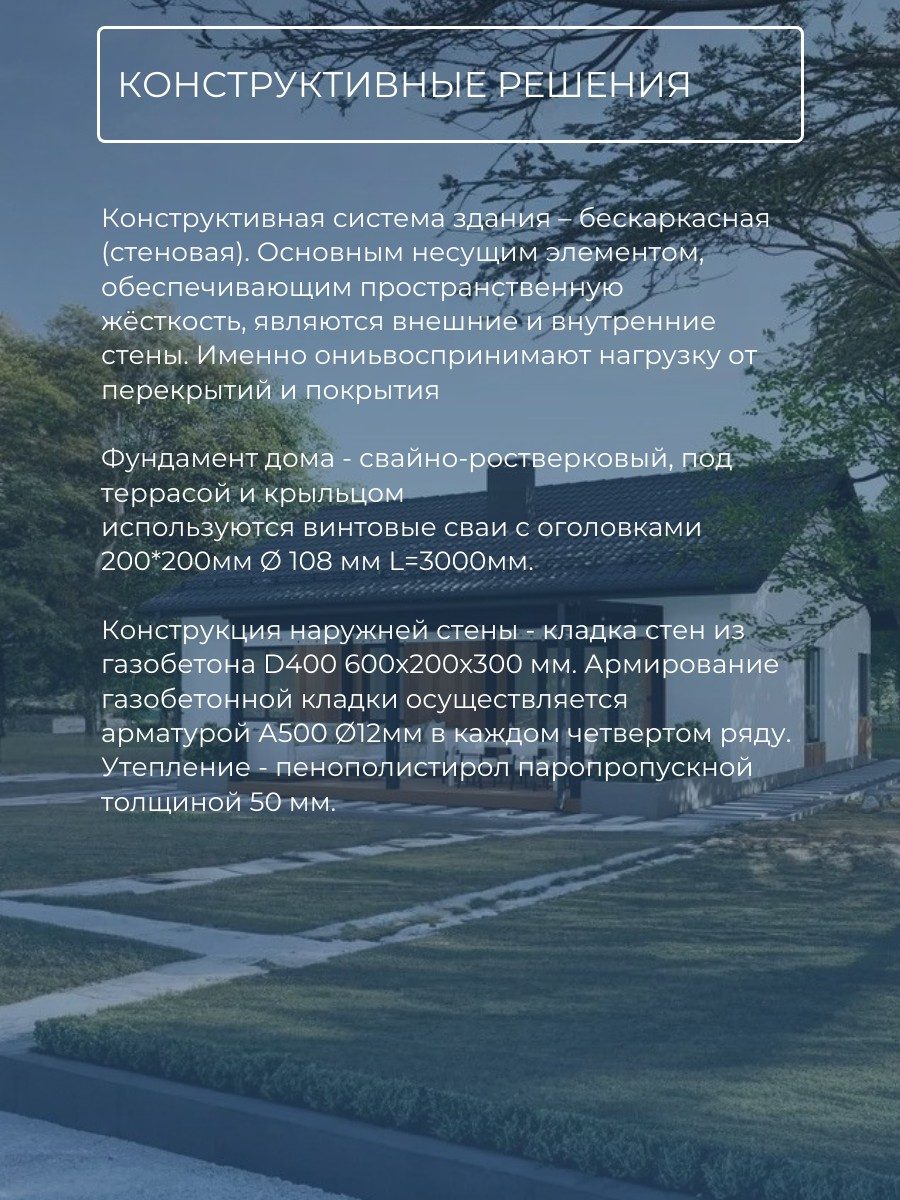

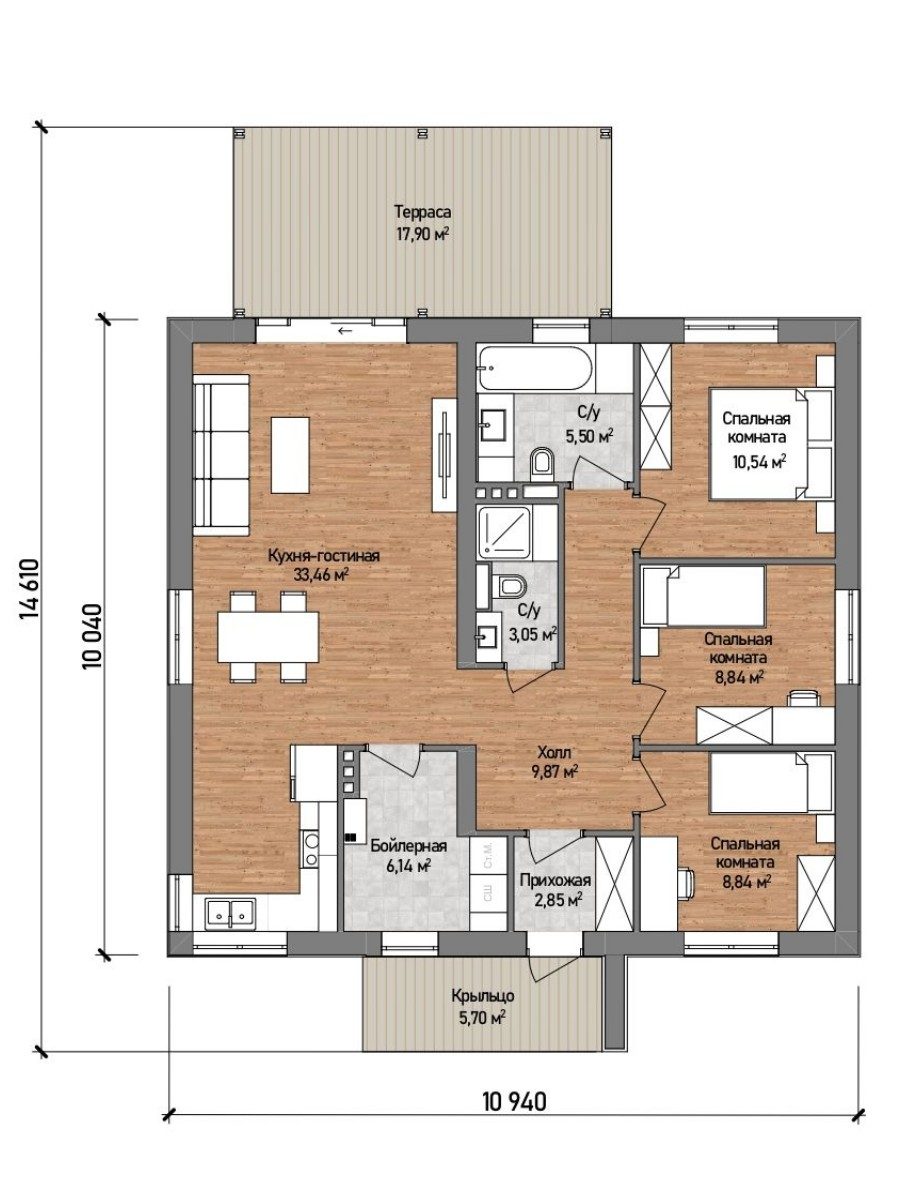

Фундамент — свайно-ростверковый (под террасой и крыльцом используются винтовые сваи). Стены выполнены из кладки газобетона D400 толщиной 300 мм с армированием в каждом четвертом ряду. Утепление — пенополистирол паропроницаемый толщиной 50 мм. Планировка дома включает просторную кухню-гостиную площадью 33,46 м², три спальные комнаты площадью 10,54 м², 8,84 м² и 8,84 м², два санузла площадью 5,50 м² и 3,05 м², бойлерную площадью 6,14 м², холл, прихожую и террасу площадью 17,90 м².

Архитектурный раздел (АР) включает:
